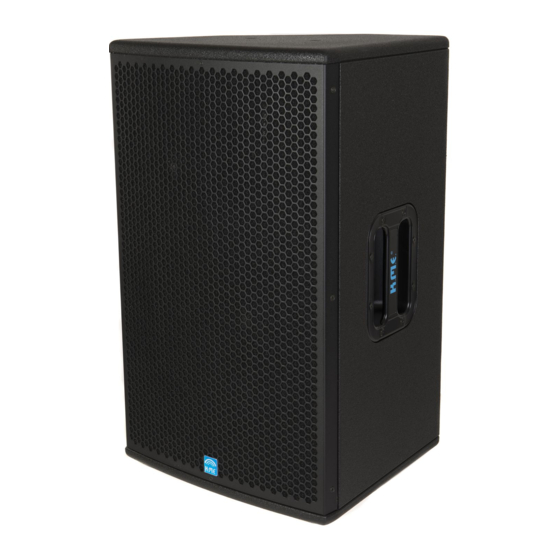

K.M.E. VERSIO VL 8 User Manual

Hide thumbs Also See for VERSIO VL 8:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
User Manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the VERSIO VL 8 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for K.M.E. VERSIO VL 8

Summary of Contents for K.M.E. VERSIO VL 8

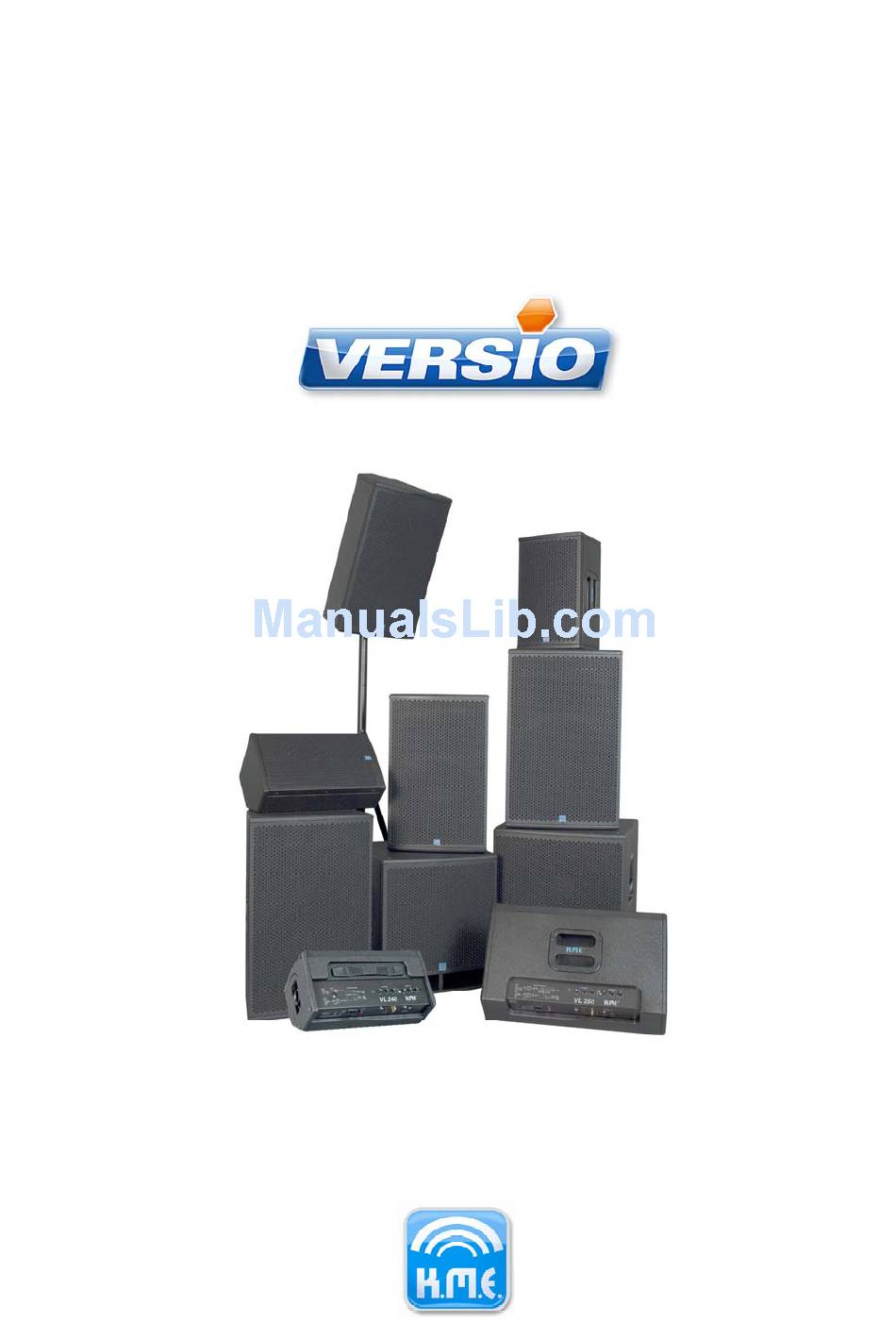

  • Page 1 Bedienungsanleitung User Manual...
  • Page 2 Deutsch English ... page 22 Einführung Vielen Dank, dass Sie sich für ein K.M.E. Produkt entschieden haben! VERSIO wurde konsequent für portable Anforderungen entwickelt. Mit diesen kompakten und ergonomisch gestalteten Lautsprechersystemen können Sie Ihren Beschallungs- situationen flexibel entsprechen (Main-PA, Monitoring, Fillsystem, Delay-Line). Wir verwenden in unseren umfangreichen Herstellungsprozessen ausschließlich geprüfte Materialien und Komponenten bester Qualität.
  • Page 3 Technische Daten: VL 8 (8”+1”) VL 10 (10”+1”) VL 12 (12”+1”) VL 15 (15”+1”) Nenn.- / Prog.- 250 / 500 W 350 / 700 W 350 / 700 W 400 / 800 W Belastbarkeit Impedanz (Ohm) Frequenzgang 75 Hz - 19 kHz 60 Hz - 19 kHz 60 Hz - 19 kHz 55 Hz - 19 kHz...
  • Page 4 Anschlussfeld der Topteile am Beispiel der VL 12: Speakon-Stecker in die Speakon-Buchse stecken und nach rechts drehen bis der Stecker einrastet; beim Lösen der Steckverbindung die Verriegelung (Metallaufsatz) auf dem Stecker nach hinten ziehen und den Speakon-Stecker nach links drehen und herausziehen. Buchsenanschlüsse sind parallel geschaltet zum Weiterschleifen (Top 8 Ohm passiv);...
  • Page 5 Den Lautsprecher wie auf Seite 4 gezeigt, leicht anheben und die gewünschte Neigung einstellen; bei zu starkem Anheben kann das Topteil vom Hochständer entfernt werden. Wenn Sie das Gehäuse wieder absetzen muss der Flansch einrasten. In allen portablen Topteilen befindet sich ein kipp und rastbarer Boxen-Flansch mit variablem Neigungswinkel.
  • Page 6 Technische Daten: VL 6 i (6”+1” Neodym) VL 8 i (8”+1” Neodym) VL 10 i (10”+1” Neodym) Belastbarkeit 200 / 400 W 250 / 500 W 350 / 700 W (Nom. / Progr.) Impedanz (Ohm) 8 Frequenzgang 80 Hz - 19 kHz 75 Hz - 19 kHz 60 Hz - 19 kHz Trennfrequenz...
  • Page 7 VL 12 i (12”+1” Neodym) VL 15 i (15”+1” Neodym) Belastbarkeit 350 / 700 W 400 / 800 W (Nom. / Progr.) Impedanz (Ohm) 8 Frequenzgang 60 Hz - 19 kHz 55 Hz - 19 kHz Trennfrequenz 2000 Hz 2000 Hz Abstrahlwinkel 75°...
  • Page 8 Installationsvarianten am Beispiel der VL 6 i: Vertikale oder horizontale Flugmontage mit 3x M8 Ringösen Vertikale oder horizontale Flugmontage mit Montageplatte + TV-Zapfen + TV-Rohrkralle Installation mit Wandhalter Vertikale oder horizontale Installation mit U-Bügel Anwendung auf dem Hochständer mittels Reduzierflansch L-Bügel VL 6 i (no.1-910-051);...
  • Page 9 Cluster-Montage der VL 10 i: Das symmetrische Gehäuse-Design der VL 10 i ermöglicht den Aufbau horizontaler und vertikaler Lautsprecher-Cluster (Schallampel) mittels Cluster-Montageplatte von bis zu 9 Elementen (360°). Der Cluster-Winkel ist mit 20° pro Seite definiert, sodass eine optimale akustische Kopplung bei -6 dB des nominellen Abstrahlwinkels im Hochtonbereich entsteht.
  • Page 10 III. VERSIO Subwoofer Die Subwoofer der VERSIO-Serie sind besonders kompakt ausgeführt und mit großer Leistungsfähigkeit für Tieftonwiedergabe VL-Lautsprecher konzipiert. Das Bassreflexgehäuse sorgt für eine tieffrequente Abstrahlung ab 38 Hz und das spezielle großflächige Tunneldesign ermöglicht hohen Schalldruck bei besonders niedriger Powerkompression und geringem Strömungsgeräusch. Zur Auswahl stehen Lautsprecherchassis in 15“...
  • Page 11 Technische Daten: VB 15 w (15“) VB 18 w (18“) Nennbelastbarkeit / 500 / 1000 W 500 W / 1000 W Programmbelastbarkeit Impedanz (Ohm) Frequenzgang 40 Hz – 130 Hz (fx) 38 Hz – 130 Hz (fx) Schalldruck nominal 100 dB (1 W / 1 m) 100 dB (1 W / 1 m) Schalldruck maximal 127 dB Nennbelastbarkeit AES...
  • Page 12 Technische Daten: VB 15 t (15“ Doppelspule) VB 215 (2 x 15“) Nennbelastbarkeit / 2 x 400 W / 2 x 800 W 1000 W / 2000 W Programmbelastbarkeit Impedanz (Ohm) 2 x 4 Frequenzgang 40 Hz – 130 Hz (fx) 40 Hz –...
  • Page 13 Anschlussfelder der Bässe: VB 15 VB 18 Buchsenanschlüsse sind parallel geschaltet zum weiterschleifen; Input = Output; Signal an 1+/1-; 2+/2- ist für den Bi-Amp Betrieb ebenfalls verbunden VB 15 w VB 18 w untere Buchse: Input Bass 4 Ohm an 1+/1- vom Verstärker obere Buchse: Output Mid/Hi 8 Ohm an 1+/1- zum Topteil (passiv)
  • Page 14 VB 15 t VB 215 untere Buchsen: 2x Input Bass 4 Ohm an 1+/1- Buchsenanschlüsse sind parallel geschaltet vom Verstärker zum weiterschleifen; Input = Output; obere Buchsen: 2x Output Mid/Hi 8 Ohm an 1+/1- Signal an 1+/1-; 2+/2- ist für den Bi-Amp zu den Topteilen (passiv) Betrieb ebenfalls verbunden Speakon-Stecker...
  • Page 15 IV. VERSIO PA-Systeme passiv Die passiven PA-Systeme VERSIO S1, S2 und S4 sind professionelle, extrem kompakte und kraftvolle 3-Wege Fullrange PA-Anlagen mit hervorragenden Klangergebnissen. Diese Systeme, sind die passende wie funktionelle Antwort auf Aufgabenstellungen im mobilen Einsatz sowie im Installationsbereich. Einfache Sprachübertragung, Fill- oder Delay-Systeme, Präsentation, Musikverstärkung mit oder ohne Subwoofer als Main-PA, unterstützt von einem vielseitigen Zubehörsortiment erlauben die passiven Systeme der VERSIO-Serie eine exakt an die jeweiligen Anforderungen angepasste Lösung.
  • Page 16 Aufstellung und Verkabelung der PA Systeme: Hinweis! Beachten Sie die gezielte und sinnvolle Aufstellung hochwertiger Lautsprechersysteme. Eine allgemeingültige Aussage über eine korrekte (Standard)- Einstellung und Aufstellung der PA-Anlagen ist unmöglich, da jede Beschallung an einen unterschiedlichen Ort gebunden ist und somit immer andere Eigenschaften aufweist. Bei der Benutzung von Boxenstativen sowie Distanzelementen für Topteile muss die Standsicherheit in jedem Fall vom Anwender gewährleistet werden.
  • Page 17 Die S2 besteht aus: 2x VB 18 w + 2x VL 12 1. Aufbau: - Stellen Sie je einen VB 18 w links und rechts vor die zu beschallende Fläche auf festen Untergrund - jetzt wird jeweils ein Topteil auf eine Distanzstange auf den VB 18 w gestellt - die Topteile werden in entsprechender Höhe fixiert...
  • Page 18 V. VERSIO multifunktionelle Aktivsysteme Ob Beschallung des Publikums oder Monitoring für Künstler: für einen gelungenen Auftritt ist eins so wichtig wie das andere. Wer jemals live gespielt hat, ohne sich selbst und /oder die Band ausreichend zu hören, weiß, wie entscheidend ein guter Monitorsound für die perfekte Performance ist.
  • Page 19 Netz 1. GROUND/FREE Schalter (trennt die Masse der Eingangsbuchsen vom Gehäuse zur Vermeidung von Brummschleifen) 2. Netzanschlussbuchse mit Sicherungshalter (als Ersatz darf nur der neben der Netzbuchse aufgedruckte Sicherungswert eingesetzt werden), Achtung: korrekte Netzspannung von 230 V AC verwenden 3. Netzschalter beleuchtet (wenn der Schalter beim Einschalten nicht leuchtet prüfen Sie bitte Ihre Spannungsquelle bzw.
  • Page 20 Technische Daten: VL 240 (8“+1“) VL 250 (12“+1“) Nennbelastbarkeit 200 W Bass/Mid + 50 W High 200 W Bass/Mid + 50 W High Verstärker Class D / Class D Class D / Class D Abstrahlcharakteristik 85° x 55° elliptisch 75° x 45° biradial Frequenzgang 70 Hz –...
  • Page 21 Notizen / Notes:...
  • Page 22 English Deutsch … Seite 2 Introduction Thank you for choosing a K.M.E. product! VERSIO has been developed consequently to portable requirements. With these compact and ergonomic loudspeaker systems you will be able to master your reinforcement situations in a very flexible manner (main-PA, monitoring, fill-system). Within our extensive production processes we only use exclusive materials and components of best quality.
  • Page 23 Technical specifications: VL 8 (8”+1”) VL 10 (10”+1”) VL 12 (12”+1”) VL 15 (15”+1”) Nominal load / 250 / 500 W 350 / 700 W 350 / 700 W 400 / 800 W Program load Impedance (Ohm) Frequency 75 Hz - 19 kHz 60 Hz - 19 kHz 60 Hz - 19 kHz 55 Hz - 19 kHz...
  • Page 24 Connection panel VL 12: Plug in the Speakon connector into the Speakon socket and turn right to snap in, when disconnect pull locking device backwards and turn left to pull out the plug. connection sockets are parallel to reconnect a top unit (passive, impedance 8 Ohm); input = output;...
  • Page 25 Please lift up the loudspeaker slightly and justify it in the right declination as shown on page 20. When lifting up the speaker too hard it can be removed from the high stand. If you set down the box on the high stand, the flange must snap in. All top units include a swivelling flange with a variable tilt angle.
  • Page 26 Technical specifications: VL 6 i (6”+1”) VL 8 i (8”+1”) VL 10 i (10”+1”) Nominal load / 200 / 400 W 250 / 500 W 350 / 700 W Programm load Impedance (Ohm) Frequency 80 Hz - 19 kHz 75 Hz - 19 kHz 60 Hz - 19 kHz range Crossover...
  • Page 27 VL 12 i (12”+1”) VL 15 i (15”+1”) Nominal load / 350 / 700 W 400 / 800 W Programm load Impedance (Ohm) Frequency 60 Hz - 19 kHz 55 Hz - 19 kHz range Crossover 2000 Hz 2000 Hz freuquency Dispersion 75°...
  • Page 28 Installation examples of VL 6 i: vertical or horizontal installation with 3x M8 eyebolts vertical or horizontal installation with mounting plate + TV-spigot + truss adapter installation with wall mount vertical or horizontal installation with U-bracket application on high stand using reducer flange L-bracket VL 6 i (no.1-910-051);...
  • Page 29 Cluster- installation VL 10 i: Its sophisticated symmetrical cluster design allows the construction of horizontal and vertical speaker combinations using up to 9 elements (360°) which can be easily fitted together with the available mounting plates. The housing is angled by 20° per side to achieve a good acoustic coupling of two systems beside each other in high frequencies.
  • Page 30 III. VERSIO subwoofer The VERSIO subwoofers are high powered PA system components with very compact dimensions and large efficiency for the gravity support of the VL-loudspeakers. The bass reflex housing provides a low-frequent radiation starting from 38 Hz. The special wide tunnel design enables a high sound pressure with extra low power compression and a low flow noise.
  • Page 31 Technical specifications: VB 15 w (15“) VB 18 w (18“) Nominal load / 500 / 1000 W 500 W / 1000 W Programm load Impedance (Ohm) Frequency range 40 Hz – 130 Hz (fx) 38 Hz – 130 Hz (fx) SPL nominal 100 dB (1 W / 1 m) 100 dB (1 W / 1 m)
  • Page 32 Technical specifications: VB 15 t (15“ twin coil) VB 215 (2 x 15“) Nominal load / 2 x 400 W / 2 x 800 W 1000 W / 2000 W Programm load Impedance (Ohm) 2 x 4 Frequency range 40 Hz – 130 Hz (fx) 40 Hz –...
  • Page 33 Connection panel of the subs: VB 15 VB 18 connection sockets are parallel to reconnect a sub; input = output; signal at 1+/1-; 2+/2- is also reconnected for the bi-amp mode VB 15 w VB 18 w lower socket: input sub 4 ohm at 1+/1- from the amplifier upper socket: output Mid/Hi 8 ohm at 1+/1- to the top unit (passive)
  • Page 34 VB 15 t VB 215 lower sockets: 2x input sub 4 ohm at 1+/1- connection sockets are parallel to reconnect from the amplifier a sub; input = output; signal at 1+/1-; upper sockets: 2x output Mid/Hi 8 ohm at 1+/1- 2+/2- is also reconnected for the bi-amp mode to the top units (passive) Plug in the Speakon connector into the Speakon socket and turn right to snap in, when disconnect...
  • Page 35 IV. VERSIO PA-systems passive The passive PA systems VERSIO S1, S2 and S4 are professional PA systems with high power output and extraordinarily compact design. The different formats / combinations of the VERSIO PA systems are the functional answer to a multiplicity of tasks in mobile use as well as in the area of installation.
  • Page 36 Set-up and connection shemes of the PA systems: Note! Please note the specific and useful set-up of a first-class loudspeaker system. A universal statement about the correct (standard)-adjustment and set-up of PA systems is impossible, because each reinforcement is bound to a different place and has always different features.
  • Page 37 S2 cnsists of: 2x VB 18 w + 2x VL 12 1. Set-up PA: - place a VB 18 w to the left and right side in front of the audience (on solid underground) - place the top units each on a distance rod on the VB 18 w - please fix the top units in a relativ height for the audience...
  • Page 38 V. VERSIO multifunctional active systems Whether reinforcement of the audience or monitoring for artists: For a successful performance one system is as important as the other one. Who ever played live, without hearing himself and / or the band volume sufficiently, knows, how decisive a good sound of the monitor for a perfect performance is.
  • Page 39 Power 1. GROUND/FREE switch (disconnects the ground of the input channels from chassis to avoid ground loops) 2. Mains socket with integrated fuse holder (replace fuse only by type 2A slow blowing fuse 5 x 20 mm); Attention: use only the correct mains voltage 230 V AC 3.
  • Page 40 Technical specifications: VL 240 (8“+1“) VL 250 (12“+1“) Nominal load 200 W bass/mid + 50 W high 200 W bass/mid + 50 W high Amplifier class D / class D class D / class D Dispersion 85° x 55° elliptical 75°...
  • Page 41 Notes:...
  • Page 43 Die Bedienungsanleitung für den VSS 15 / VSS 18 sowie die aktiven PA- Anlagensysteme SD 3 / SD 4 / SD 5 / SD 7 und SD 8 finden Sie in einer extra Bedienanleitung oder im Internet unter www.kme-sound.com. You will find the User Manual of VSS 15 / VSS 18 and the active PA-systems SD 3 / SD 4 / SD 5 / SD 7 and SD 8 in an other manual or on K.M.E.`s website at www.kme-sound.com.
  • Page 44 Deutsch Entsorgung von Altgeräten 1. Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC. Klingenthaler 2. Alle Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür Musikelektronik GmbH staatlich vorgesehene Stellen entsorgt werden. Auerbacher Straße 268 08248 Klingenthal Germany 3.
