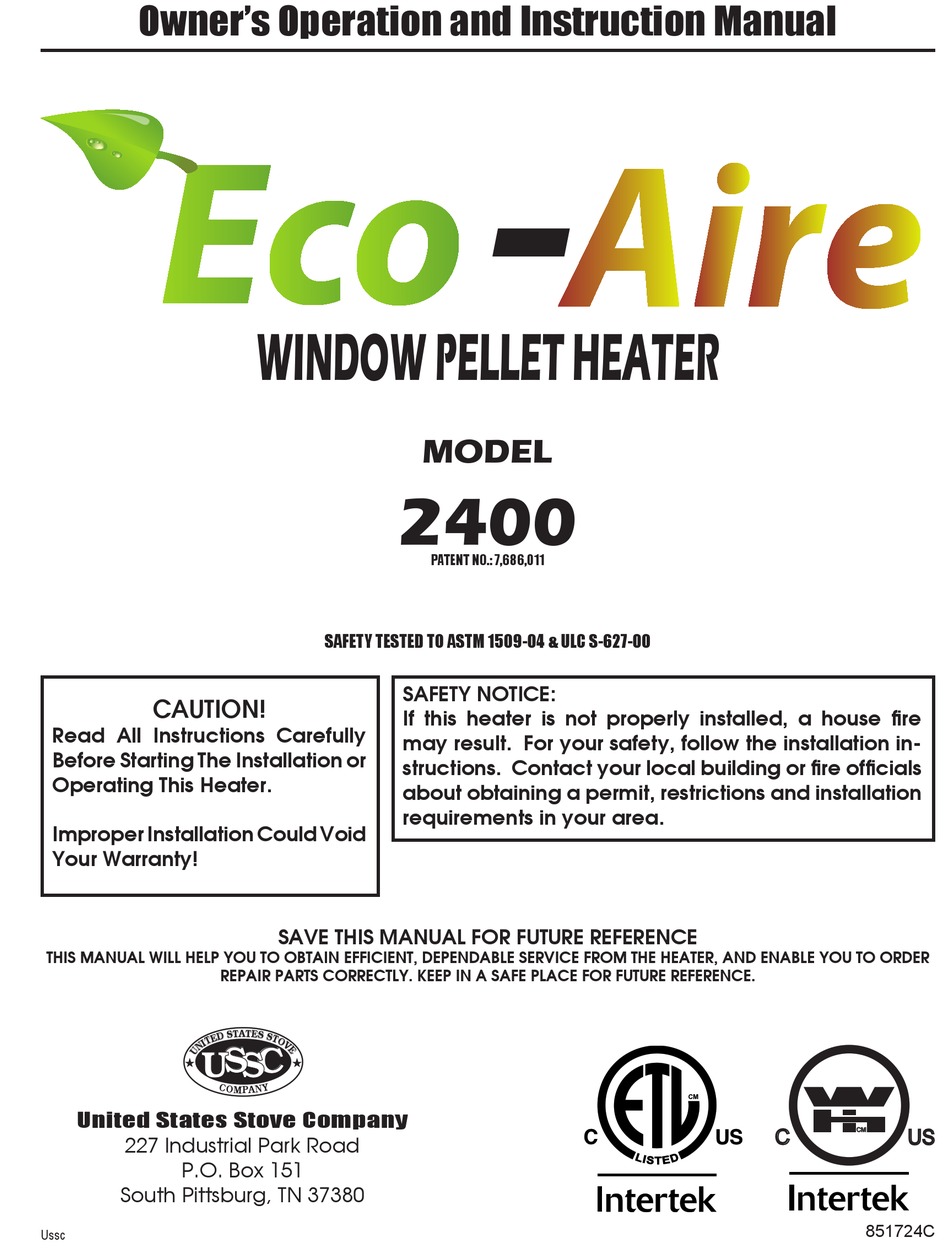

Owner's Operation and Instruction Manual
Window Pellet Unit
CAUTION!
Read All Instructions Carefully
Before Starting The Installation or
Operating This Heater.
Improper Installation Could Void
Your Warranty!
THIS MANUAL WILL HELP YOU TO OBTAIN EFFICIENT, DEPENDABLE SERVICE FROM THE HEATER, AND ENABLE YOU TO ORDER
U
United States Stove Company
227 Industrial Park Road
P.O. Box 151
South Pittsburg, TN 37380
Ussc
WINDOW PELLET HEATER
SAFETY TESTED TO ASTM 1509-04 & ULC S-627-00
SAVE THIS MANUAL FOR FUTURE REFERENCE
REPAIR PARTS CORRECTLY. KEEP IN A SAFE PLACE FOR FUTURE REFERENCE.
S
C
S
-
MODEL
2400
PATENT NO.: 7,686,011
SAFETY NOTICE:
If this heater is not properly installed, a house fire
may result. For your safety, follow the installation in-
structions. Contact your local building or fire officials
about obtaining a permit, restrictions and installation
requirements in your area.
C
US
CM
851724C
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 2400 and is the answer not in the manual?

Questions and answers

Related Manuals for Eco-Aire 2400

Summary of Contents for Eco-Aire 2400

  • Page 1 Owner’s Operation and Instruction Manual WINDOW PELLET HEATER Window Pellet Unit MODEL 2400 PATENT NO.: 7,686,011 SAFETY TESTED TO ASTM 1509-04 & ULC S-627-00 SAFETY NOTICE: CAUTION! If this heater is not properly installed, a house fire Read All Instructions Carefully may result.

  • Page 2: Safety Precautions

    Safety Precautions  IMPORTANT: Read this entire manual before  Disconnect the power cord before performing any installing and operating this product. Failure to do maintenance! NOTE: Turning the ON/OFF Switch so may result in property damage, bodily injury, to ”OFF” does not disconnect all power to the or even death.
  • Page 3 WARRANTY INFORMATION CARD Name__________________________________________ Telephone #: (_____)_____________ City____________________________________________ State_______ Zip_________________ Email Address __________________________________________________________________ Model # of Unit________________________________ Serial #___________________________ Fuel Type: qWood qOther _________________________ qCoal qPellet qGas Place of Purchase (Retailer)______________________________________________________ City____________________________________________ State_______ Zip_________________ If internet purchase, please list website address___________________________________ Date of Purchase _______________________________________________________________ Reason for Purchase: qAlternative Heat...
  • Page 4 Ê É Fold Here Fold Here Fold Here PLACE STAMP HERE United States Stove Company P.O. Box 151 South Pittsburg, TN 37380 Ussc...

  • Page 5: Fuel Considerations

    Specifications Heating Specifications BTU output will vary depending on the quality of fuel. Use Heat Output 16,400 BTU/hr. PFI listed fuels for the best results. Heating Capacity 500 - 1,000 sq. ft. Heating capacity will vary depending on floor plan layout of your home, degree of insulation, and the outside Fuel Burn Rate ¾...

  • Page 6: Installation

    Assembly Your Eco-Aire heater comes pre-assembled with the exception of the Spark Suppressor that needs to be attached to the rear of the unit on the ex- haust outlet. DO NOT OPERATE THIS HEATER WITH THE SPARK SUP- PRESSOR REMOVED! Using the hardware and gasket supplied, attach the suppressor to the rear of the unit as shown in the illustration.

  • Page 7: Floor Protection

    Installation FLOOR PROTECTION This heater must have a non-combustible floor protector (ember protection) installed beneath it if the floor is of combustible material. If a floor pad is used, it should be UL listed or equal. The floor pad or non-combustible surface should be large enough to extend a minimum of 6-inches [152mm] in front and 2-inches [51mm] on each side of the heater.

  • Page 8: Window Installation

    Window Installation When Installing your heater in a window • Select a window of adequate size and with the ap- propriate clearances needed for a safe installation. The mounting hardware supplied is designed for the appliance to be installed in the approximate center of the window.
  • Page 9 Window Installation TWO-SIDED TAPE WINDOW Sill MOUNT- ING BRACKETS SCREW Installing the filler panels • Begin by assembling the left and right side filler panels together. Slide part A into part B; Notice the range of adjustment. If the openings on each side of the heater exceeds this range, you will have to fill the gap by other means necessary to keep the window/ opening weather tight.

  • Page 10: Wall Installation

    Wall Installation When Installing your heater in an exterior wall [648mm] • Select a wall to the exterior of the building. This wall should have the required clearance to combustibles inside and out mentioned earlier in this manual. Make certain that electrical wires, conduit, water or gas pipes do not pass through the area you have selected •...

  • Page 11: Control Panel Overview

    Understanding your heater How your heater works Your Eco-Aire pellet heater operates on a timer based auger fuel feed system, that is controlled by a digital circuit board. The fuel is delivered from the auger into a burn pot, which is the vessel where the combustion process takes place.

  • Page 12: Operation

    Operation UNIT PREPARATION After properly installing your heater, you will need to perform the following steps before operation: • Attach the electrical cord to the left side blower housing first; then plug it into a 110-volt outlet (an outlet surge protector is highly recommended). PERFORMING AN INITIAL BURN You must perform an initial burn in this appliance before installing it in your home or garage.

  • Page 13: Daily Operation

    Operation DAILY OPERATION Never place your hand near the auger while the heater is in operation. This unit should be filled when the hopper level drops below 3-inches. In the event of a power outage, the heater WILL NOT function. If the unit was “ON” when the power outage occurred, one of the following will take place: 1.) If the heater is still warm, it will resume feeding fuel and continue to operate normally.

  • Page 14: Yearly Servicing

    Maintenance ASH DISPOSAL Ashes should be placed in a metal container with a tight fitting lid. The closed container of ashes should be placed on a noncombustible floor or on the ground, well away from all combustible materials, pending final disposal.

  • Page 15: Trouble Shooting Errors

    Trouble Shooting Errors  Disconnect the power cord before performing any maintenance! NOTE: Switching the appliance to ”OFF” does not disconnect all power to the electrical components of the heater.  Never try to repair or replace any part of the heater unless instructions for doing so are given in this manual or supplied from the factory.

  • Page 16: Parts Diagram

    Parts Diagram LEFT SIDE RIGHT SIDE FOAM INSULATOR PANEL FILLER PANELS CUT-TO-SIZE Ussc...

  • Page 17: Parts List

    Parts List 2400 Item Part No. Title Qty. 88033 3/8” Rope Gasket 3 FT 891544 Glass, Combustion Chamber 891951 Latch, Door 83339 1/4-20 Bolt 83261 1/4-20 Lock Nut 88144 Gasket, Cleanout 891952 Draw Latch 891542 Latch, Push-to-Close/Microswicth 80573 Blower, Exhaust - 70CFM...

  • Page 18: Wiring Diagram

    Wiring Diagram Ussc...
  • Page 19 Notes Ussc...

  • Page 20: How To Order Repair Parts

    How to order repair parts This manUal will help yoU obTain efficienT, dependable service from yoUr eco-aire, and enable yoU To order repair parTs correcTly. Keep This manUal in a safe place for fUTUre reference. when wriTing, always give The fUll model nUmber which is on The nameplaTe aTTached To The heaTer. when ordering repair parTs, always give The following informaTion as shown in This lisT: 1. The parT nUmber 2. The parT descripTion 3. The model nUmber: 2400 4. The serial nUmber:____________________ United states stove company 227 industrial park road p.o. box 151 south pittsburg, Tn 37380 (800) 750-2723 www.UssTove.com Ussc...

  • Page 21: Avis De Sécurité

    Manuel d’utilisation et d’instructions POÊLE À GRANULÉS MODÈLE 2400 BREVET N° : 7,686,011 TESTÉ POUR LA SÉCURITÉ SELON ASTM 1509-04 et ULC S-627-00 AVIS DE SÉCURITÉ : ATTENTION! Si l’appareil de chauffage n’est pas correctement installé, il Lisez attentivement toutes les in- peut en résulter un départ d’incendie dans la maison.

  • Page 22: Précautions De Sécurité

    Précautions de sécurité  IMPORTANT: Lisez tout ce manuel avant d’installer  Ne touchez pas les surfaces chaudes du poêle. ou d’utiliser ce produit. Sinon cela peut entraîner Apprenez à tous les enfants les dangers d’un poêle des dégâts matériels et des blessures corporelles, et à...
  • Page 23 CARTE D’INFORMATIONS POUR LA GARANTIE Nom_______________________________________ N° de téléphone : (_____)__________________ Ville____________________________________ État_______________ Code Zip _________________ Adresse électronique _________________________________________________________________ Réf. de modèle d’unité ________________________ N° de série_____________________________ Type de carburant : qBois qCharbon qGranulés qGaz qAutre ____________________ Lieu d’achat (Revendeur)______________________________________________________________ Ville____________________________________ État_______________ Code Zip __________________ En cas d’achat sur internet, veuillez indiquer l’adresse du site Web________________________ Date de l’achat ______________________________________________________________________...
  • Page 24 Ê É Plier ici Plier ici PLACE STAMP HERE United States Stove Company P .O. Box 151 South Pittsburg, TN 37380 Ussc...

  • Page 25: Spécifications

    Spécifications Spécifications de chauffage Puissance de chauffe 16 400 BTU/h Capacité de chauffe 500 – 1 000 pieds (46-92 M ¾ - 2½ lbs/h (0,34-1,13 kg/h) Taux de brûlage de carburant Durée de combustion (réglage le plus faible) environ 35-40 heures Capacité...

  • Page 26: Montage

    Montage Votre poêle Eco-Aire est livré tout monté, à l’exception du suppresseur d’étincelles qui a besoin d’être fixé à l’arrière de l’unité sur la sortie d’évacuation. NE FAITES PAS FONCTIONNER CE POÊLE AVEC SON SUP- PRESSEUR D’ÉTINCELLES ENLEVÉ! En utilisant la visserie et le joint fournis, fixez le suppresseur d’étincelles à...

  • Page 27: Protection De Plancher

    Installation PROTECTION DE PLANCHER Ce poêle doit avoir une protection de sol non-combustible installée sous lui. Si un tapis de sol est utilisé, il doit être listé UL ou avoir des performances au moins équivalentes. Le tapis de sol ou la surface non-combustible doit être assez large pour dépasser au moins de 6 pouces (15 cm) sur l’avant et sur chaque côté...
  • Page 28 Installation en fenêtre Pour l’installation de votre poêle dans une fenêtre • Choisissez une fenêtre de taille adéquate et avec des écartements appropriés nécessaires pour une installation sûre. La visserie de mon- tage fournie est conçue pour que l’appareil soit installé au centre approximatif de la fenêtre.
  • Page 29 Installation dans une fenêtre BANDE DOUBLE-FACE Supports de montage sur rebord de fenêtre Installation des panneaux de remplissage • Commencez par monter ensemble les panneaux de remplissage des côtés droit et gauche. Glissez la partie A dans la partie B. Notez la plage d’ajustement.

  • Page 30: Installation Murale

    Installation murale Pour l’installation de votre poêle dans un mur extérieur • Choisissez un mur donnant sur l’extérieur de la construction. Ce mur doit avoir les écartements nécessaires par rapport aux combustibles à l’intérieur et à l’extérieur, mentionnés précédemment dans ce manuel. Assurez-vous que des fils électriques, des conduites, des tuyaux d’eau ou de gaz, ne traversent pas la zone que vous avez choisie.
  • Page 31 Connaissance de votre poêle Comment fonctionne votre poêle Votre poêle Eco-Aire aux granulés fonctionne avec un système d’alimentation en carburant par vis sans fin, activé par une minuterie qui est contrôlée par une carte de circuit numérique. Le carburant est délivré depuis la vis sans fin dans un pot de combustion, qui est le récipient où...

  • Page 32: Procédure De Démarrage

    Fonctionnement PRÉPARATION DE L’UNITÉ Après avoir correctement installé votre poêle, vous aurez à parcourir ces étapes avant le fonctionnement : • Fixez d’abord le cordon d’alimentation sur le côté gauche du carter de soufflante. Puis branchez sa fiche dans une prise secteur 110 V (une prise avec protection contre les surtensions est fortement recommandée).

  • Page 33: Entretien

    Fonctionnement FONCTIONNEMENT QUOTIDIEN suite… Ne mettez jamais vos mains près de la vis sans fin quand le poêle est en fonctionnement. L’unité doit être regarnie quand le niveau dans la trémie descend sous 3 pouces (7,5 cm). Dans le cas d’une coupure du secteur, le poêle ne fonctionnera plus. Si l’unité était en marche “ON” au moment de la coupure du secteur, il se passera ceci : 1.) Si le poêle est encore chaud, il recommencera à...
  • Page 34 Entretien MISE AU REBUT DES CENDRES Les cendres doivent être jetées dans un conteneur étanche avec un couvercle fermant bien. Ce conteneur de cendres fermé doit être mis sur une surface non-combustible ou sur le sol, bien à l’écart de toutes les matières combustibles, en attendant leur mise au rebut finale.
  • Page 35 Dépannage des anomalies  Débranchez le cordon d’alimentation avant toute intervention de réparation. REMARQUE : Le passage de l’interrupteur Marche/Arrêt en position OFF ne coupe pas toute l’alimentation des composants électriques du poêle.  N’essayez jamais de réparer ou de remplacer une quelconque partie du poêle sauf si des instructions pour le faire sont données dans ce manuel.
  • Page 36 Schéma de pièces CÔTÉ GAUCHE CÔTÉ DROIT PANNEAU DE MOUSSE POUR DÉCOUPE À LA PANNEAUX DE MESURE REMPLISSAGE Ussc...
  • Page 37 Liste des pièces 2400 Réf. N° de Intitulé Qté pièce 88033 Joint cordon 3/8” 3 FT 891544 Vitre de chambre de combustion 891746 Loquet de porte 83339 Boulon 1/4-20 83261 Contre-écrou 1/4-20 88144 Joint de trappe de nettoyage 891540 Loquet étiré...

  • Page 38: Schéma De Câblage

    Schéma de câblage CÂBLE RUBAN ROUGE NOIR BLANC ROUGE BLEU ORANGE Ussc...
  • Page 39 Notes Ussc...

  • Page 40: Comment Commander Des Pièces De Rechange

    QUAND VOUS COMMANDEZ DES PIÈCES DE RECHANGE, FOURNISSEZ TOUJOURS LES INFORMA- TIONS INDIQUÉES SUR CETTE LISTE : 1. LE NUMÉRO DE PIÈCE 2. LA DESCRIPTION DE PIÈCE 3. LA RÉFÉRENCE DE MODÈLE : 2400 4. LE N° DE SÉRIE :____________________ United States Stove Company 227 Industrial Park Road P.O.
