INSTRUCTION MANUAL
GUIDE DE'UTILISATION
MANUAL DE INSTRUCCIONES

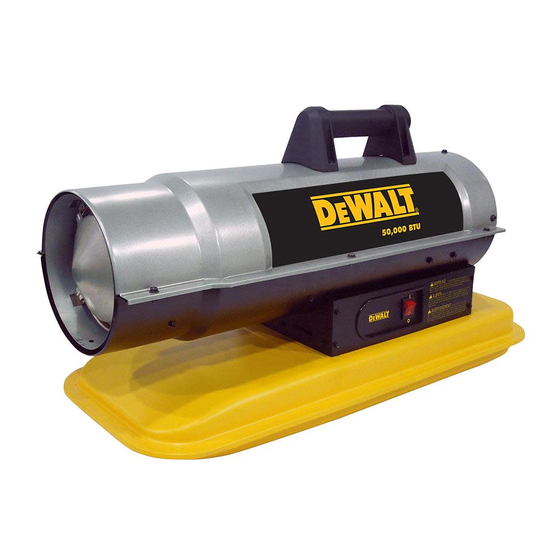

Kerosene Forced-Air Heater DXH50K, DXH75KT, DXH135KT, DHX185KT
Kérosène air forcé Chauffage DXH50K, DXH75KT, DXH135KT, DHX185KT
El queroseno calentador de aire forzado DXH50K, DXH75KT, DXH135KT, DHX185KT
READ INSTRUCTIONS CAREFULLY: Read
and follow all instructions. Place instructions
in a safe place for future reference. Do
not allow anyone who has not read these
instructions to assemble, adjust or operate
the heater.
If you have questions or comments, contact us.
855-805-5745 • www.dewalt.com
VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS :
Lisez et observez toutes les instructions. Conservez
ces instructions dans un endroit sécuritaire pour vous
y référer ultérieurement. Interdisez à quiconque n'ayant
pas lu les présentes directives d'assembler, de régler ou
de faire fonctionner cette fournaise.
Si tiene dudas o comentarious, contéctenos.
INSTRUCTIVO DE OPERACION, CENTROS DE SERVICIO Y POLIZA
DE GARANTIA, ADVERTENCIA: LEASE ESTE INSTRUCTIVO ANTES
DE USAR EL PRODUCTO.
3/13 40799 Rev13A
LEA CUIDADOSAMENTE LAS INSTRUCCIONES:
Lea y siga todas las instrucciones. Conserve
estas instrucciones en un lugar seguro para futura
referencia. No permita que nadie que no haya
leído estas instrucciones arme, ajuste o use el
calentador.
a
Advertisement
Chapters
Table of Contents
Related Manuals for DeWalt DXH50K
Summary of Contents for DeWalt DXH50K
- Page 1 DE USAR EL PRODUCTO. Kerosene Forced-Air Heater DXH50K, DXH75KT, DXH135KT, DHX185KT Kérosène air forcé Chauffage DXH50K, DXH75KT, DXH135KT, DHX185KT El queroseno calentador de aire forzado DXH50K, DXH75KT, DXH135KT, DHX185KT 3/13 40799 Rev13A LEA CUIDADOSAMENTE LAS INSTRUCCIONES: READ INSTRUCTIONS CAREFULLY: Read VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS : Lea y siga todas las instrucciones.
- Page 2 Never DXH50K & DXH75K WARNING: use the heater in spaces which do or may contain volatile or airborne Not suitable for use on wood floors or other combustible materials.
-
Page 3: Table Of Contents
• If you cannot reach your gas supplier, call the Fire Department. PARTS LISTS/EXPLODED VIEWS ........9-11 WARRANTY ................. 12 INSTRUCTIONS FOR ORDERING PARTS ......12 Specifications CAUTION: CSA certified for use with only No. 1-K kerosene fuel. DXH50K DXH75KT DXH135KT DXH185KT... -
Page 4: Warnings
• dizziness Never use in occupied spaces and /or where children may be present. • burning eyes and nose 10. Operate only on a stable, level surface. (DXH50K & DXH75K—See wood floor • nausea warning). • dry mouth or sore throat 11. -
Page 5: Maintenance And Storage
Locate heater at a safe distance from combustible materials. Models maintenance, cleaning and inspections. DXH50K & DXH75K are not suitable for use on wood floors or other combustible materials. When used, the heater should rest on suitable insulating material at least 1 inch thick and extending 3 ft. or more... - Page 6 Daily Maintenance Schedule ADJUSTING PUMP PRESSURE GENERAL. Make general visual inspection of heater for loose or damaged Due to varying fuel viscosities and normal component wear the pump pressure on this heater may need to be adjusted. The heater should only be operated at parts.
-
Page 7: Wiring Diagram
Annual Maintenance Schedule Wiring Diagram AIR OUTPUT FILTER. Remove the air output filter and tap the contaminated 18AWG GRN HI-LIMIT ON/OFF SWITCH side gently on a solid object to remove contaminates. Compressed air or liquids SWITCH 18AWG BLK 18AWG YELL should not be used to clean this filter. -
Page 8: Trouble Shooting
Diagnostic Safety Shutdown and Trouble Shooting See the following troubleshooting guide for unit status and corrective action if necessary. SYMPTOM TROUBLE SHOOTING High limit switch Open Circuit Make sure heater is cooled off, toggle switch to “O” position, wait 5 minutes and retry. Sparks, calling for flame, but Check wiring to motor (per wiring schematic in manual). - Page 9 Handle & Wheel Assembly Parts List Handle and wheel assembly for PARTS LIST - Handle & Wheel Ass’y DXH135K and DXH185K only. Ref. Item # Item # Description DXH135K DXH185K 22159 22172 Upper Handle w/Spring Clips 22173 22173 Lower Handle, Right 22174 22174 Lower Handle, Left...
-
Page 10: Parts List
Parts List Ref. Item # Item # Item # Item# Description Ref. Item # Item # Item # Item # Description DXH50K DXH75K DXH135K DXH185K DXH50K DXH75K DXH135K DXH185K 40801 40801 **** **** Handle 40819 40819 40820 40820 Inlet Grill Assembly... -
Page 12: Warranty
Replacement parts are only available direct from the factory and must be installed by a qualified service agency. PARTS ORDERING INFORMATION: PURCHASING: Accessories may be purchased at any DeWalt local ® dealer or direct from the factory... - Page 13 INSTRUCTION MANUAL MANUEL D’INSTRUCTIONS MANUAL DE INSTRUCCIONES Kerosene Forced-Air Heater DXH50K, DXH75KT, DXH135KT, DHX185KT Fournaise à air forcé au kérosène DXH50K, DXH75KT, DXH135KT, DHX185KT Calentador de aire forzado a queroseno DXH50K, DXH75KT, DXH135KT, DHX185KT 3/13 40799 Rev13A LEA CUIDADOSAMENTE LAS INSTRUCCIONES:...
- Page 14 N’utilisez jamais a fournaise dans un endroit qui contient ou risque de contenir des combustibles volatils AVERTISSEMENT POUR LES MODÈLES DXH50K & DXH75K : ou en suspension dans l’air, ou des produits tels que de l’essence, des solvants, du Non aptes pour être utilisés sur des planchers de bois ou sur tout autre...
- Page 15 DIReCtIves POUR COmmANDeR Des PIÈCes ....12 Spécifications MISE EN GARDE : Certifié CSA pour utilisation avec seulement du kérosène No 1-K. Modèle DXH50K DXH75KT DXH135KT DXH185KT Taux de combustion : 14,7 kW (50 000 Btu/hr)
-
Page 16: Avertissements
Ne jamais utiliser dans des espaces occupés et / ou là où il y a des enfants. • étourdissement 10. Faites fonctionner sur une surface stable et à niveau . (Modèles DXH50K et DXH75K—Voir • yeux et nez brûlants l’avertissement pour les planchers de bois). - Page 17 4. Placez la fournaise à une distance sécuritaire de tout matériel combustible. Les débranchez la fournaise de la prise murale avant tout entretien. modèles DXH50K et DXH75K ne sont pas aptes pour être utilisés sur des planchers de bois ou sur tout autre matériel combustible. Lorsqu’en utilisation, la fournaise doit Pour une efficacité...
- Page 18 Calendrier d’entretien quotidien RÉGLAGE DE LA PRESSION DE LA POMPE À cause de diverses viscosités du carburant et d’usure normale des 1. GÉNÉRAL. Faites une inspection visuelle générale de la fournaise pour toute pièce mal fixée ou endommagée. Vérifiez les écrous et boulons pour s’assurer qu’ils soient composants, la pression de la pompe dans cette fournaise peut avoir bien fixés et non détachés à...
-
Page 19: Schéma Du Câblage
Programme d’entretien annuel Schéma du câblage 1. FILTRE DE SORTIE D’AIR Enlevez le filtre de sortie d’air et tapez doucement le côté 18AWG VERT contaminé sur un objet solide pour enlever les contaminants. De l’air ou des liquides INTERRUPTEUR MARCHE / ARRÊT (ON/OFF) COMMUTATEUR DE 18AWG NOIR LIMITE ÉLEVÉE... -
Page 20: Guide De Dépannage
Diagnostic d’arrêt de sécurité et Dépannage Voir le guide suivant de dépannage pour l’état de l’appareil et les actions correctives si besoin est. SYMPTÔME GUIDE DE DÉPANNAGE Circuit ouvert d’interrupteur de limite élevée 1) Assurez-vous que la fournaise soit refroidie, basculez l’interrupteur à la position « O », attendez 5 minutes et essayez de nouveau. Des étincelles se produisent cher- 1) Vérifiez le câblage au moteur (selon le schéma de câblage dans le manuel). - Page 21 Liste des pièces de l’assemblage de la roue et de la poignée Assemblage de roue et poignée LISTE DES PIÈCES seulement pour DXH135K et DXH185K Assemblage de la roue et de la poignée Réf. Article Article Description DXH135K DXH185K 22159 22172 Poignée supérieure avec des attaches à...
- Page 22 Liste des pièces Réf. Article Article Article Article Description Réf. Article Article Article Article Description DXH50K DXH75K DXH135K DXH185K DXH50K DXH75K DXH135K DXH185K 40801 40801 **** **** Poignée 40819 40819 40820 40820 Assemblage de grille d’entrée 40802 40802 40803 40804 Demi-coquille supérieure...
-
Page 24: Garantie
MANUEL D’INSTRUCTIONS POUR OBTENIR DES INFORMATIONS SUR LE SERVICE : Fournaise à air forcé au kérosène Appelez sans frais au 855-805-5745 DXH50K, DXH75KT, DXH135KT, DXH185KT www.dewalt.com Modèle Numéro de série de début Nos heures de bureau sont de 8 h 30 à 17 h, HE, du lundi au vendredi. - Page 25 INSTRUCTION MANUAL MANUEL D’INSTRUCTIONS MANUAL DE INSTRUCCIONES Kerosene Forced-Air Heater DXH50K, DXH75KT, DXH135KT, DHX185KT Fournaise à air forcé au kérosène DXH50K, DXH75KT, DXH135KT, DHX185KT Calentador de aire forzado a queroseno DXH50K, DXH75KT, DXH135KT, DHX185KT 3/13 40799 Rev13A LEA CUIDADOSAMENTE LAS INSTRUCCIONES:...
-
Page 26: Advertencias
• No lo use en lugares mojados o húmedos. ADVERTENCIA: ADVERTENCIA PARA DXH50K Y DXH75K: Peligro de incendio, quemaduras, inhalación y explosión. Mantenga los combustibles sólidos como materiales de construcción, papel o cartón a una No apto para usar en pisos de madera u otro material combusti- distancia segura del calentador tal como lo recomiendan las instrucciones. -
Page 27: Especificaciones Del Calentador
ÍNDICE ADVERTENCIA: PELIGRO DE INCENDIO O EXPLOSIÓN • No almacene ni utilice gasolina ni ningún otro vapor ni líquido ADVERTENCIAS ..............2-3 inflamable cerca de este ni de ningún otro artefacto. ESPECIFICACIONES DEL CALENTADOR ......3 • QUÉ HACER SI DETECTA OLOR A GAS: PRECAUCIONES DE UTILIZACIÓN ........ -
Page 28: Precauciones De Utilización
Nunca lo use en lugares con gente y/o en lugares donde podría haber niños. • mareos 10. Úselo únicamente sobre una superficie nivelada y estable. (DXH50K y DXH75K—Ver • ardor en los ojos y en la nariz advertencia acerca de pisos de madera). -
Page 29: Mantenimiento, Almacenamiento Y Servicio
4. Coloque el calentador a una distancia segura de materiales inflamables. mantenimiento periódico, limpieza e inspecciones. Los modelos DXH50K y DXH75K no son aptos para usar en pisos de madera u otros materiales combustibles. Al usarlo, el calentador debe estar sobre un material aislante adecuado de al menos 2,5 cm de... - Page 30 Programa de mantenimiento diario AJUSTE DE LA PRESIÓN DE LA BOMBA Debido a la variación de viscosidad del combustible y al desgaste normal de 1. GENERAL. Haga una inspección visual general del calentador para detectar los componentes, puede ser necesario ajustar la presión de la bomba de este partes flojas o dañadas.
-
Page 31: Diagrama De Cableado
Programa de mantenimiento anual Diagrama de cableado 1. FILTRO DE SALIDA DE AIRE. Saque el filtro de salida de aire y golpee suavemente 18AWG VERDE el lado contaminado contra un objeto sólido para limpiarlo. No debe usar aire INtERRUPtOR DE 18AWG NEGRO LÍMITE ALTO comprimido ni líquidos para limpiar este filtro. -
Page 32: Solución De Problemas
Diagnóstico, apagado de seguridad y resolución de problemas Consulte la siguiente guía de resolución de problemas de acuerdo al estado de la unidad y la acción correctiva si fuera necesario. SÍNTOMA SOLUCIÓN DEL PROBLEMA El interruptor de límite alto está 1) Verifique que el calentador esté... - Page 33 Lista de partes del mango y de las ruedas Mango y ruedas para DXH135K y LISTA DE PARTES - Mango y ruedas DXH185K únicamente Ref. Artículo Artículo Descripción DXH135K DXH185K 22159 22172 Mango superior con ganchos a resorte 22173 22173 Mango inferior, derecho 22174 22174...
-
Page 34: Lista De Partes/Diagramas Extendidos
Lista de partes Ref. Artículo Artículo Artículo Artículo Descripción Ref. Artículo Artículo Artículo Artículo Descripción DXH50K DXH75K DXH135K DXH185K DXH50K DXH75K DXH135K DXH185K 40801 40801 **** **** Mango 40819 40819 40820 40820 Mecanismo de rejilla de entrada 40802 40802 40803... -
Page 36: Garantía
DeWalt ® reparará o reemplazará este producto sin cargo si se encuentra defectuoso dentro del período de 1 año, luego de retornarlo (por cuenta del cliente) junto con un comprobante de compra a DeWalt dentro del ® período de garantía.
