Ventilateur QuieTTest
MODÈLES : QT200 et QT300
Pour plafond
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION
OU DE BLESSURES CORPORELLES, OBSERVEZ LES
DIRECTIVES SUIVANTES :
1.N'utilisez cet appareil que de la façon prévue par le manufacturier.
Si vous avez des questions, contactez le manufacturier à l'adresse
ou au numéro de téléphone indiqué dans la garantie.
2.Avant de nettoyer ou de réparer l'appareil, coupez le courant au
panneau d'alimentation et verrouillez-en l'accès afin d'éviter sa
remise en marche accidentelle. Si le panneau d'alimentation ne
peut être verrouillé, apposez un avertissement bien en évidence,
par exemple une étiquette de couleur vive.
3.Les travaux d'installation et de raccordement électrique doivent
être effectués par du personnel qualifié en respectant les
normes et règlements en vigueur, y compris les normes et codes
de bâtiment en matière de prévention d'incendie.
4.Une circulation d'air efficace est requise afin d'assurer la
combustion et l'évacuation complète des gaz par la cheminée des
équipements à combustion pour prévenir les retours de cheminée.
Conformez-vous aux instructions et aux standards de sécurité des
manufacturiers d'équipement de chauffage, tels qu'ils sont publiés
par la National Fire Protection Association (NFPA) et l' American
Society for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE) ainsi que les responsables des codes locaux.
5.Lorsque vous coupez ou perforez un mur ou un plafond, prenez
garde de ne pas endommager les fils électriques ou autre
installation qui pourraient y être dissimulés.
6. Les ventilateurs avec conduits doivent toujours évacuer l'air à l'extérieur.
7.Si cet appareil doit être installé au-dessus d'une baignoire ou
d'une douche, il doit être conçu pour cette application.
8. Ne jamais installer un interrupteur à portée d'une baignoire ou d'une douche.
9.Lorsqu'une réglementation est en vigueur localement et qu'elle
comporte des exigences d'installation et/ou de certification plus
restrictives, lesdites exigences prévalent sur celles de ce
document et l'installateur entend s'y conformer à ses frais.
10.Il est recommandé de porter des lunettes et des gants de
sécurité lors de l'installation, de l'entretien ou de la réparation de
cet appareil.
ATTENTION
Pour ventilation générale seulement. Ne l'utilisez pas pour évacuer
des vapeurs ou des matières dangereuses ou explosives.
DIRECTIVES D'INSTALLATION
•
Compatible avec une commande de vitesse à semi-conducteurs
•
Se raccordent à un conduit standard de 3¼ po x 10 po
•
Conçus pour une installation au plafond
•
Ne pas installer au-dessus d'une baignoire ou d'une douche
•
Ne pas utiliser dans une cuisine
•
Le ventilateur comprend : le boîtier, les supports de montage, la boîte
de jonction, l'ensemble bloc-moteur/rotors, l'adaptateur/volet et la grille
LE VENTILATEUR NE DOIT PAS ÊTRE INSTALLÉ DANS UN
PLAFOND À ISOLATION THERMIQUE SUPÉRIEURE À R-40.
POUR DE MEILLEURS RESULTATS
• Lorsqu'on installe le ventilateur dans une construction neuve,
installer le boîtier avant de procéder aux finitions. Le bloc-moteur
et la grille doivent être installés après la finition du plafond.
•
Pour installer le ventilateur dans une construction existante, un
espace accessible au-dessus de l'emplacement choisi pour
l'installation est exigée (grenier ou combles).
LIRE ET CONSERVER CES DIRECTIVES
à rotor double
®
Enregistrez votre produit en
ligne à www.nutone.ca
BLOC-MOTEUR
TIGE DE
SUSPENSION
BD0009
EVACUATION
VERTICALE
CONDUIT DE
1
3 ⁄ x 10
PO PO
4
OUVERTURES
PRÉAMORCÉES
BH0039
INSTALLATION
DANS UNE CONSTRUCTION NEUVE
PRÉPARATION
ATTENTION : Lors de la manipulation du bloc-moteur, ne pas le
tenir par les côtés pour ne endommager les roues du ventilateur.
Voir Figure 1.
1. Retirer le bloc-moteur du boîtier.
(a) Au besoin, débrancher le connecteur du bloc moteur.
(b) Desserrer les écrous papillons des tiges de suspension
retenant le bloc-moteur.
(c) Dégager les tiges de suspension des fentes et retirer
le bloc-moteur.
(d) Mettre le bloc-moteur de côté.
2. Voir Figure 2. Défoncer une des ouvertures préamorcées pour
le câblage.
3. Les ventilateurs sont prévus pour une évacuation verticale
ou horizontale.
4. Voir Figure 3. A l'aide des deux vis fournies, assembler
l'adaptateur/volet de 3¼ po x 10 po sur le dessus du boîtier pour
une évacuation verticale, ou sur le côté du boîtier pour une
évacuation horizontale.
1
DIRECTIVES D'INSTALLATION
CONNECTEUR
D'ALIMENTATION
CAPUCHON DE TOIT
BOITIER DU
VENTILATEUR
EVACUATION
HORIZONTALE
FENTES
ECROU
PAPILLON DE
LA TIGE DE
SUSPENSION

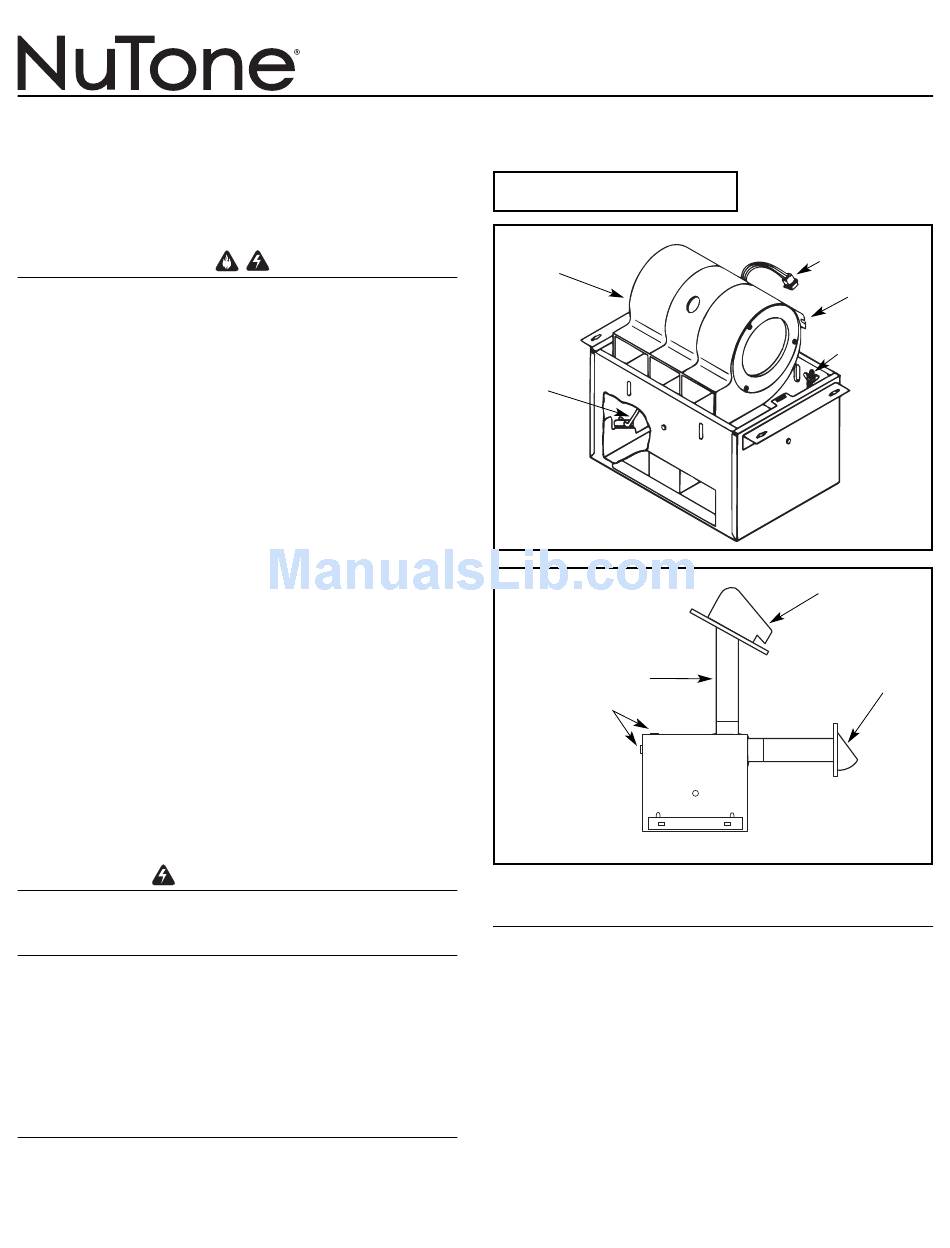

FIGURE 1
CAPUCHON
MURAL
FIGURE 2
85669000C
