Summary of Contents for Xomax XM-2CD613

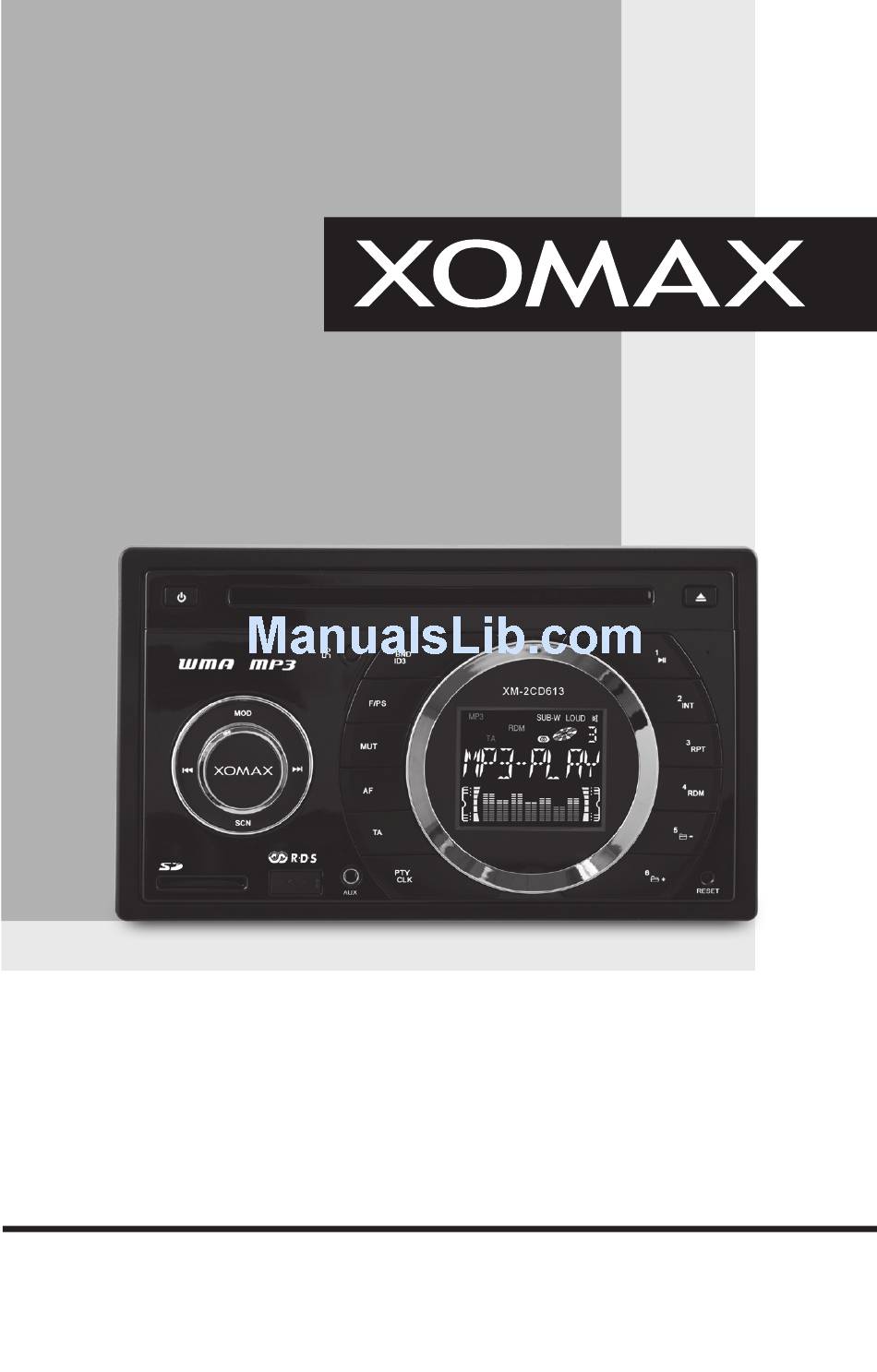

- Page 1 XM-2CD613 Car Multimedia System AM/FM Receiver, CD/MP3/WMA Player with Electronic Anti- Shock (ESP) & Detachable Face RDS/EON Control, USB and SD card Control...
- Page 2 Wir begrüßen Sie in der Familie der Besitzer unserer elektronischen Produkte und hoffen, dass Ihr neues XOMAX Gerät Ihnen viele Jahre Freude bere- iten wird. Bitte lesen Sie diese Anleitung vor Inbetriebnahme des Gerätes aufmerksam durch und heben sie zum späterem Nachschlagen auf.
- Page 3 Sicherheitshinweise • Installieren sie Das Gerät an einer sicheren Stelle, an der es: • Nicht das Lenkrad, den Schalthebel, oder das Bremspedal blockiert oder behindert. Dies kann zu Unfällen führen. • Die Funktionstüchtigkeit des Airbags nicht beeinträchtigt, dies kann zu schweren Verletzungen führen.
- Page 4 Schalten sie das Gerät bei ruhendem Motor aus, um eine Entladung der Batterie zu vermeiden. Vermeiden Sie eine Montage an Stellen, an denen das Gerät Hitze ausgesetzt ist, wie z.B. direktem Sonnenlicht, oder heißer Luft, wie z.B. an der Autoheizung, oder Staub, Schmutz, oder übermäßigen Erschütterungen.
- Page 5 Einbau /Montage SUPPLIED TOOLS Owner’ Manual...
- Page 6 Anschlussschema SUBx2 Connector A Connector B 1. Rear right speaker(+)/Blue 1. - Rear right speaker(-)/Blue-White 2. - 1. Lautsprecher hinten rechts (+) blau 3. Front right speaker(+)/Grey 3. - . Lautsprecher hinten rechts (-) blau - weiß Front right speaker(-)/Grey-White 4.
- Page 7 Front Panel Handbuch 5 6 7 14 15 16 1819 20 24 25 26 1. Strom ein / aus 1. Suche . vorheriges Titel / Rücklauf 1. USB Anschluss 3. Modi Auswahl 17. nächstes Titel / Schnellvorlauf . Disc Slot 18.
- Page 8 Hauptfunktionen Handbuch 1. Gerät einschalten 10. FAD Drücken Sie jeder beliebige Taste. Das Stellen Sie die Balance zwischen vor- Gerät wird eingeschaltet. WELCOME deren und hinteren Lautsprechern ein. wird auf dem Bildschirm angezeigt. Drücken Sie die Taste SEL. Wählen Drücken Sie die Taste PWR drei Sie das Menü: FAD.
- Page 9 Radio Handbuch 1.Unabhängig in welchem Modus Nochmaliges Berühren beendet die Sie sich befinden, drücken Sie die Funktion. Taste BND/SUB um das Radiomodus 1. AF Funktion zu aktivieren und eine Frequenz zu (alternative Frequenzen) wählen. Tippen Sie im Radiobetrieb auf die .
- Page 10 Die Lautstärke (der CD/DVD) wird für (KEIN PTY) auf dem Bildschirm die Dauer der Verkehrsnachrichten erscheint, existiert diese Kategorie auf ein Minimum reduziert. (zurzeit oder in dieser Region) nicht, Wenn die Verkehrsdurchsage been- und das Radio wechselt automatisch det ist. Wird das vorherige Programm von dem PTY Modus in den normalen fortgesetzt.
- Page 11 CD/MP3/WMA/USB/SD Funktionen Handbuch Setzen Sie der Disc ein. Der Inhalt der Zufallsfunktion aufzurufen. Die Songs/ Disc wird gelesen und die Wiedergabe Kapitel werden immer in unterschiedli- wird automatisch gestartet. Drücken cher Reihenfolge abgespielt. (abhän- Sie die Taste EJECT um die DISC gig von der Disc).
- Page 12 Fernbedienung Handbuch 1. Band Switch 2. Stations Tune/ Seek Up Track Up 1. Frequenz wählen 3. Stations Tune/ Seek Down . Sender suchen / Titel suchen 3. Sender suchen / Titel suchen Track Down . Stumm schalten 4. Mute Sound Button .
- Page 13 DIN Front-/Heckmontage Dieses Gerät kann ordnungsgemäß, sowohl an der „Front“ (herkömmliche DIN- Norm) als auch am „Heck“ installiert werden (DIN zur Heckmontage, verwen- dete Gewindemaßeinheit des Gehäuses/ Fahrgestells/ Fahrwerks.) Für weitere Einzelheiten beachten sie die folgenden Abbildungen zur Vorgehensweise für den Einbau/die Montage des Gerätes. 1.
-
Page 14: Technische Daten
Technische Daten Allgemein Stromversorgung..............1V DC Impedanz......................4Ω Ausgangsleistung.................. x 0W Tonregler............±8dB(Bass 100 Hz, Treble 10KHz) Abmessungen:...........ca. 10 x 178 x 100mm(TxBxH) Gewicht....................ca. .0 kg Frequenzbereich................87.-108.0MHz Empfindlichkeit....................1dB Stereotrennung..................3dB(1KHz) Frequenzbereich................-10KHz Empfindlichkeit.....................30dB Player Ausgangsleistung.................1Vrms(+/- 3dB) Frequenzbereich................0 bis 0KHz Rauschverhältnis..................0dB Hinweis: Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vor- behalten. - Page 15 Problembehebung Problem Ursache/Lösung kein Strom Überprüfen Sie ob die Sicherung nicht durchgebrannt ist. Ersetzen Sie diese, wenn notwendig. Bei Fehlermeldungen auf dem Display Drücken sie die RESET Taste oder Ausfall der Tastatur. Keine Sender werden empfangen Falsche Antennenlänge. Überprüfen Sie, ob die Antenne voll ausgefahren ist.
- Page 16 BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE) Dieses Symbol auf Produkten und / oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstoffsammelhöfen, die diese Geräte kostenlos entgegen nehmen.
-
Page 18: Table Of Contents
Contents Precautions................3 Warnings Before Installation...........- Before You Install...............7 Installation .................8 Wiring Connections.............9-10 Control of the Unit..............11 Basic Operation..............1 Radio Operation..............13-1 CD/MP3/WMA/USB Operation..........1-1 Maintenance................1 Remote Control...............17 Simple Troubleshooting Guide..........18 Specifications................19 Welcome! Thank you for purchasing this high-technology car stereo with CD/MP3 and USB, SD/MMC control. This unit will support CD- R and CD-RW Playback. -
Page 19: Precautions
Precautions • This unit will only play the following discs. Type of disc Label on the disc Recorded material Size of disc 1 cm CD, MP3, WMA Audio only DO NOT ATTEMP TO MODIFY THE UNIT, MODIFYING THE UNIT MAY CAUSE AN ACCIDENT. STOP THE VEHICLE BEFORE CARRYING OUT ANY OPERATION THAT COULD INTERFERE WITH YOUR DRIVING. -
Page 20: Warnings Before Installation
Warnings Before Installation Important Warnings to Take Note of BEFORE Com- mencing Installation Damage Caused By Incorrect Installation or Usage is NOT Covered By Warranty. PLEASE Take The Time To Read The Installation Notes Carefully. To Validate The Warranty Please Ensure That The Unit Is Installed By A Professional, VAT Registered Car Audio Installation Company. - Page 21 Warnings Before Installation and the speakers. Check the condition of your speakers care- fully- connecting this unit to old or degraded speakers may re- sult in a fault which will damage the audio IC and invalidate the warranty. • If this unit is installed in a vehicle that does not have an ACC (accessory) position on the ignition switch, the red lead of the unit should be connected to a terminal coupled with ignition switch ON/Off operations.
- Page 22 Warnings Before Installation for details on connecting the power amp and other units, then make the connections correctly. • Do not block any vents or heater panels. Blocking them will cause heat to build up and may result in fire. •...
-
Page 23: Before You Install
Before You Install Automotive audio equipment installations can be troublesome at times, even to the most experienced of installation technicians. If you are not confident working with electrical wiring, removing and reinstalling interior panels, carpeting, dashboards or other components of your vehicle, please call your dealer in order to have the unit professionally installed. -
Page 24: Installation
Installation WARNING! Disconnect negative battery terminal from battery before starting installation. Consult the vehicle’s owner’s manual for proper instructions. NOTE: Mark the polarity of the existing speaker wires before disconnecting battery. NOTE: Remove the two transport screws from the top of the unit before installing. -
Page 25: Wiring Connections
Wiring Connections Make sure that you have a good chassis ground. Good ground connections will eliminate most electrical noise prob- lems. A good chassis ground requires a tight connection to the vehicle’s metal chassis. The area around the ground connection should be clean, bare metal without rust, paint, plastic, dust, or dirt for a good electrical connection. - Page 26 Wiring Connections White Panel Light Connect to lighting circuit of vehicle. This will illuminate the but- tons on the display for night time operation. This wire can also be connected to the Orange Remote wire to activate the but- tons when the unit is powered on. DO NOT JOIN THE WHITE WIRE TO THE LIGHTING CIRCUIT OF THE VEHICLE IF CONNECTED TO THE ORANGE REMOTE WIRE.
-
Page 27: Control Of The Unit
Control of the Unit 5 6 7 14 15 16 1819 20 24 25 26 1. Power on / off 1. Sound Select / Volume +/- . Previous Track / Backward Button 1. Scan 3. Mode Select 1. USB Slot . -
Page 28: Basic Operation
Basic Operation 1. Tuning the unit On / Off 9. Balance Press any Button to turn the unit Press SEL Button repeatedly until the on, the display will show a message display shows "BAL", then use the WELCOME to indicate it is ready for VOL +/- Button to adjust the balance use. -
Page 29: Radio Operation
Radio Operation 1. Choose Radio Band 6. Automatic Store/Preset Scan Press the BND/SUB Button anytime There are six numbered preset but- to access the radio function. tons which can store and recall sta- The unit comes with five bands- three tions for each band. -
Page 30: Rds Operation
Radio Operation (Cont) 1. AF-ALTERNATIVE FREQUENCY 4. MASK DPI - MASK ALL Press the AF button so that the unit Press the sound select button for will choose the strongest FM signal seconds, the display will show TA for the selected station, so that you SEEK. -
Page 31: Cd/Mp3/Wma/Usb Operation
CD/MP3/WMA/USB/SD Operation 1. Insert / Eject CD and hold SEEK >>| to fast forward. Insert a disc into CD slot with label Press the SEEK |<< Button to go to a side up. The disc will be automatically previous track. Track numbers will be loaded into the unit, even when it is off shown on the display. -
Page 32: Maintenance
CD/MP3/WMA/USB/SD Operation ID3 Tag B. Track Search Press the F/PS Button, then use the VOL +/- Button to select the track If an MP3 file has ID3 Tag information, number. Press the SEL button so that it will be displayed on the LCD. If there the chosen track will start to play. -
Page 33: Remote Control
Remote Control 1. Band Switch 2. Stations Tune/ Seek Up Track Up 3. Stations Tune/ Seek Down Track Down 4. Mute Sound Button 5. Sound +/- 6. PTY Control 7. Sound Select Key 8. Repeat Play 9. Folder Up 10. Power On/off 11. -
Page 34: Simple Troubleshooting Guide
Simple Troubleshooting Guide PROBLEM CAUSE/SOLUTION Check wiring connections. Check and make sure the fuse is not No Power blown. Replace with the proper rating/size fuse. Press the RESET Button. Some errors occur in the LCD or nothing functions when buttons are pressed. -
Page 35: Specifications
Specifications GENERAL Operating Power..........1 Volts DC, Negative Ground Output Wiring...........Designed for using four speakers only RCA line out..............low-level outputs - 1000MV Output Impedance..........Compatible to 8 Ohm Speakers Fuses.......................10 amp Dimensions..........10mm(W) x 178mm(D) x 101mm (H) Weight........................ Kg CD PLAYER Signal / Noise Ratio...................>80dB Frequency Response..............0 Hz~0KHz Channel Separation...................>0dB...
