XBee Wi-Fi Development Kit
Getting Started Guide
90002133_A
6/17/2011

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the XBee and is the answer not in the manual?

Questions and answers

Related Manuals for Digi XBee

Summary of Contents for Digi XBee

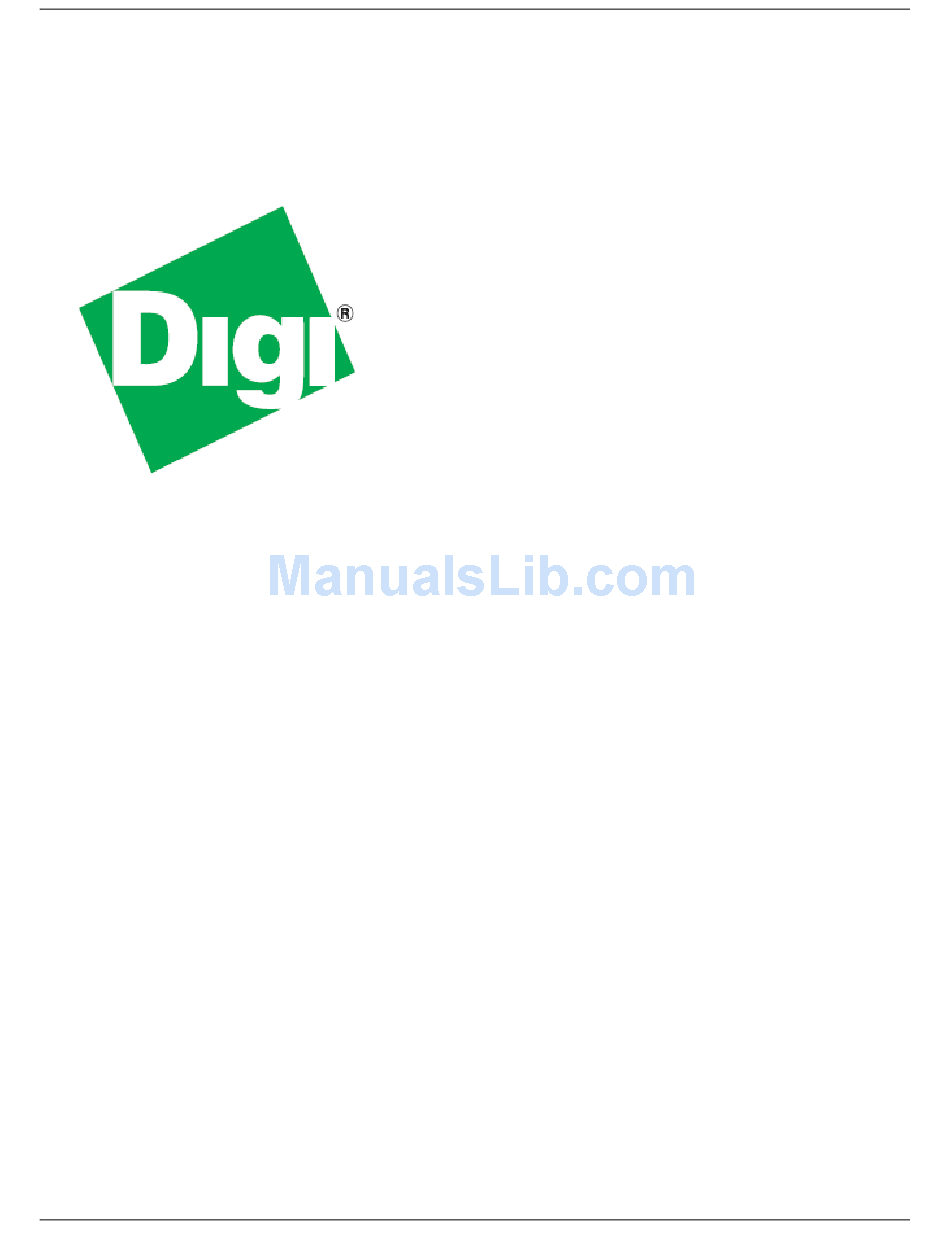

  • Page 1 XBee Wi-Fi Development Kit Getting Started Guide 90002133_A 6/17/2011...
  • Page 2 ©2011 Digi International Inc. All rights reserved. Digi, Digi International, the Digi logo, the Digi web site, a Digi International Company, XBee, and Digi XBee are  trademarks or registered trademarks of Digi International, Inc. in the United States and other countries  worldwide. All other trademarks are the property of their respective owners. All other trademarks mentioned in this document are the property of their respective owners. Information in this document is subject to change without notice and does not represent a commitment on the  part of Digi International. Digi provides this document “as is,” without warranty of any kind, either expressed or implied, including, but not  limited to, the implied warranties of fitness or merchantability for a particular purpose. Digi may make improvements and/or changes in this manual or in the product(s) and/or the program(s) described in this manual  at any time. This document could include technical inaccuracies or typographical errors. Changes are periodically made to the  information herein; these changes may be incorporated in new editions of the publication. © 2011 Digi International, Inc.      2...

  • Page 3: Table Of Contents

    Part 3: Establish an 802.11 bgn Network Connection ......... 9 Starting the X-CTU Software .................. 9 Running the X-CTU Software ................10 Part 4: Put the XBee Module into Deep Sleep Mode ......... 18 ....................22 Further Information Appendix A: Troubleshooting .................23 Resetting the XBee Wi-Fi Module ................

  • Page 4: Using This Guide

    Using this Guide Conventions used in this Guide This icon indicates a step that has the potential to be troublesome.  Further information regarding items marked with this symbol can be  found in “Appendix A” or “Appendix B”. This icon indicates a hint, or concept that is learned. This icon indicates that a goal of the kit has been completed. This icon indicates a warning of the potential for confusion or danger.  Contact Information For more information about your Digi products, or for customer service and technical support, contact  Digi International. To Contact Digi International by: Digi International World Headquarters Mail 11001 Bren Road East Minnetonka, MN 55343 1‐866‐765‐9885 toll‐free USA and Canada Phone  8:00 AM ‐ 5:00 PM (U.S. Mountain Time) 1‐801‐765‐9885 Worldwide http://www.digi.com/support/eservice/ Online Support login.jsp Email rf‐experts@digi.com © 2011 Digi International, Inc..    4...

  • Page 5: Introduction

    Introduction Thank you for purchasing an XBee Wi‐Fi Development Kit. This kit is designed to make it easy to set up an  XBee Wi‐Fi network, send data from one XBee to the other, and adjust the XBee settings. Before you start  working with the kit, let's cover some basics. Goals of the Kit As you go through the steps in this kit, you will: 1. Set up your XBee Wi‐Fi Development Kit. 2. Download and install X‐CTU configuration software. 3. Use X‐CTU to establish an 802.11 bgn network connection between  the XBee Wi‐Fi modules using an access point or wireless router. 4. Put the XBee Wi‐Fi module into deep sleep mode. Requirements of the Kit System Requirements To install the software mentioned in this guide, you will need a PC running Microsoft Windows  2000, XP, Vista or Windows 7. Additional Requirements This guide assumes the use of an 802.11 bgn access point or wireless router (not provided) with  WPA, or WPA2 with PSK and DHCP enabled. The XBee Wi‐Fi does not support WEP or enterprise  encryption.   Further, this guide assumes both modules are connected to the same access point or router.  While it is possible to connect the XBee Wi‐Fi to different access points or routers, it is beyond  the scope of this guide. For information on communication across access points see the User's  Manual. © 2011 Digi International, Inc..    5...

  • Page 6: Part 1: Set Up Your Xbee Wi-Fi Development Kit

     Part 1: Set up your XBee Wi-Fi Development Kit Identify Kit Components Carefully unpack and verify the contents of your kit. Your kit should include the following: 2 - XBee Interface Boards U.FL Antenna 2 - USB Cables XBee Wi-Fi PCB XBee Wi-Fi Antenna Module U.FL Module © 2011 Digi International, Inc..    6...

  • Page 7: Assemble Your Xbee Wi-Fi Development Kit

    XBe e W i ‐F i  De ve lo pme nt  K i t Ge tting   Star te d  Guide  Assemble your XBee Wi-Fi Development Kit Assemble the kit by placing one XBee Wi‐Fi  module on each of the XBee USB Development Boards as  shown in the diagram below. Connect the U.FL antenna to the U.FL XBee as shown. Connect the USB  cable to the XBee USB Development Board; it will be attached to the computer in a later step. Notes:  1. The antenna is only installed on U.FL modules. The PCB antenna module comes equipped  with an antenna already on the module. 2. Modules are installed by aligning pins and pressing into the XBee USB Development Board  socket. 3. Modules can be removed from the XBee USB Development Board socket by carefully  applying upward pressure to the module. 4. The power supply jack is on the lower left corner of the board. It is not required for this  module. This guide assumes the board is powered by a USB cable connected to the  computer. You have just completed Goal #1 ‐ setting up your XBee  Wi‐Fi Development Kit.

  • Page 8: Part 2: Download And Install X-Ctu Software

    Part 2: Download and Install X-CTU Software For proper kit configuration and operation X‐CTU software (version 5.15 or later) must be downloaded  and installed. A copy of X‐CTU software and USB drivers will need to be on each computer used in  conjunction with this guide. Installing USB Drivers The XBee USB interface board is a "plug‐and‐play" device that should be detected by the PC  automatically. If you are using Windows 7 or Vista, the USB drivers should automatically install and a  notification will appear in the lower right portion of your screen indicating success or failure. If the USB  drivers fail to install, please follow the USB driver installation instructions found here:   http://www.digi.com/support/kbase/kbaseresultdetl.jsp?id=3214. If you are using Windows 2000 or XP, download and install the driver as per the following directions. To install the USB driver: 1. Download the driver setup file at: http://ftp1.digi.com/support/driver/FTDI_Windows_Driver_Setup.exe. 2. Double‐click on the setup file. A window will pop up during installation and automatically close  when the process is complete. The USB interface board may now be connected to the computer. Installing X-CTU Software 1. Download X‐CTU at www.digi.com/xctu. 2. Browse to the folder to which you saved the above install file. 3. Double‐click on the installer file and follow the X‐CTU Setup Wizard. 4. When asked if you would like to check Digi's web site for firmware updates, click Yes. 5. After the firmware updates are complete, click Close. Updates may take a few minutes, please be  patient. 6. Start X‐CTU by double‐clicking on the X‐CTU icon on your desktop, or by selecting Start > Programs  > Digi > X‐CTU.  The X‐CTU software is now ready to be used. You have just completed Goal #2 ‐ downloading and installing   the X‐CTU configuration software. © 2011 Digi International, Inc..    8...

  • Page 9: Part 3: Establish An 802.11 Bgn Network Connection

    Part 3: Establish an 802.11 bgn Network Connection Two types of network connection are available. The first is ad‐hoc where a two module network is  established without the aid of an access point or router. This mode is not discussed in this guide. Further  information on ad‐hoc networks is available in the User's Manual. The second type of network is created  using an access point or router. The basics of this type of connection will be covered in this section. Starting the X-CTU Software 1. Connect the XBee USB Development Board USB cable to the computer.   2. Go to the file where you saved the X‐CTU software. 3. Double‐click on X‐CTU.exe to start the program.  © 2011 Digi International, Inc..    9...

  • Page 10: Running The X-Ctu Software

    XBe e W i ‐F i  De ve lo pme nt  K i t Ge tting   Star te d  Guide  Running the X-CTU Software 1. Under the PC Settings tab, select the PC serial COM port that will be used (USB Serial Port (COM4)  in this case. The USB ports will be labeled as “USB Serial Port” and are assigned a number based on  your PC's settings. 2. Set the following values in the Com Port Setup section of X‐CTU:  Baud Rate: 9600 Flow Control: None Data Bits: Parity: None Stop Bits:  Note: The X‐CTU baud rate must match the module's BD parameter for proper  communication. The module default is 9600 baud. © 2011 Digi International, Inc..    10...
  • Page 11 XBe e W i ‐F i  De ve lo pme nt  K i t Ge tting   Star te d  Guide  3. Select the X‐CTU Modem Configuration tab, and then click Read.             This will cause X‐CTU to display the available settings for the module. 4. To find the available access points and routers within the module’s range, scroll to the top of the  settings list and click on Active Scan. Then click on the Scan button that will appear. © 2011 Digi International, Inc..    11...
  • Page 12 XBe e W i ‐F i  De ve lo pme nt  K i t Ge tting   Star te d  Guide  5. This will cause the XBee to scan for available access points and routers in the area and bring up the  Scan window, shown below:    The Security section shows the type of security used by each network listed. Receiver  Signal Strength Indicator (RSSI (dBm)) is a measure of the power level received at the  module. The higher the number, the more power is received from that network. Clicking the Cancel button will close the window. Clicking the Scan button within the Scan  window will cause the XBee to re‐scan for all available access points and routers. The  Security Key section is for entering the security key of the access point or router selected,  if required.  © 2011 Digi International, Inc..    12...
  • Page 13 XBe e W i ‐F i  De ve lo pme nt  K i t Ge tting   Star te d  Guide  6. Locate the network you would like your XBee Wi‐Fi module to join and click on the SSID within the  scan window. You will notice that the Security Key section is grayed out if the network’s security is  "open". If the network is using a security key, enter that key it into the Security Key text box. Little  box characters may appear next to each SSID. Please disregard these characters. Warning: The XBee Wi‐Fi module will not connect to access points or routers that use  WEP or Enterprise security. The access point or router needs to be configured for DHCP  for the purposes of this guide.  7. Once you have selected a network, click on the Select AP button. This connects the XBee Wi‐Fi to  the network. The Info window (shown below) will be displayed; this window tells you how long it  took to connect to your specified network.  Note: If your XBee Wi‐Fi module does not join the access point, please refer to  "Appendix B: Possible Access Point/Router Connection Issues". © 2011 Digi International, Inc..    13...
  • Page 14 XBe e W i ‐F i  De ve lo pme nt  K i t Ge tting   Star te d  Guide  8. Click the OK button. This will close both the info and scan windows. Note: The IP address will be dynamically assigned by the access point or router.  This can take a few seconds to complete.  9. Connect the other XBee Interface Board USB cable to the computer and repeat steps 1 through 8  for the second module. You can either open multiple X‐CTU windows on the same computer or use  a separate computer for each module.   Warning: For the purposes of this guide, it is required that both modules join the same  access point. 10. Within the Addressing folder you will find the Module IP Address line. This is the IP address  assigned by the access point or router. © 2011 Digi International, Inc..    14...
  • Page 15 XBe e W i ‐F i  De ve lo pme nt  K i t Ge tting   Star te d  Guide   Note: If the Module IP Address listed is 0.0.0.0, click the Read button and the IP address  will be displayed. It may take a few seconds for the access point or router to assign an IP  address to the XBee Wi‐Fi module.  11. Also within the Addressing folder you will find the Destination IP Address. Click on this address to  display a Set button. 12. Click on the Set button to display the Set String window. © 2011 Digi International, Inc..    15...
  • Page 16 XBe e W i ‐F i  De ve lo pme nt  K i t Ge tting   Star te d  Guide  13. Enter the Module IP Address from module 2 into module 1's Destination IP Address, and the    Module IP Address for module 1 into module 2's Destination IP Address. 14. Click the Write button (next to the Read button). This will save the settings to the module.    Note: To restore the factory original settings click the Restore button (next to the Write  button). This will place the module in the original settings and allow you to connect to a  new network. © 2011 Digi International, Inc..    16...
  • Page 17 XBe e W i ‐F i  De ve lo pme nt  K i t Ge tting   Star te d  Guide  15. Select the Terminal tab for each module, click anywhere within the white window, and type any  characters that you would like the XBee Wi‐Fi module to transmit.  Note: Typed characters in the window of one module will be transmitted to the other  module and displayed in that modules X‐CTU screen. Characters transmitted are displayed  in blue text and characters received are displayed in red Text. You have just completed Goal #3 ‐ using X‐CTU to establish an  802.11 bgn network connection between the XBee modules,  using access points or a wireless router. © 2011 Digi International, Inc..    17...

  • Page 18: Part 4: Put The Xbee Module Into Deep Sleep Mode

     Part 4: Put the XBee Module into Deep Sleep Mode Two types of sleep are available on the module; the first is associated sleep. In associated sleep mode the  module will remember the connection to the last access point or router it was connected to. For more  information on associated sleep see the User's Manual. The second type of sleep is deep sleep; deep sleep mode will completely power down the Wi‐Fi portion  of the module. Deep sleep is the lowest current mode for the XBee Wi‐Fi module. To enter deep sleep and wake up the XBee Wi‐Fi module perform the following steps: 1. Make sure the X‐CTU Terminal tab is selected. © 2011 Digi International, Inc..    18...
  • Page 19 XBe e W i ‐F i  De ve lo pme nt  K i t Ge tting   Star te d  Guide  2. Enter AT command mode by typing  +++ in the text window. The module will respond with a red OK  as shown below: © 2011 Digi International, Inc..    19...
  • Page 20 XBe e W i ‐F i  De ve lo pme nt  K i t Ge tting   Star te d  Guide  3. Type atsm1 and press the Enter key to enable the deep sleep mode.   Note: ATSM1 is an AT command specifying sleep mode 1. Additional information on  sleep mode is available in the Product Manual. Warning: This command needs to be entered within a few seconds or the XBee Wi‐Fi will  automatically exit command mode and you will need to go back to Step 2. The default  command mode timeout is 10 seconds. Note: You can exit the command mode by typing atcn and pressing the Enter key.  © 2011 Digi International, Inc..    20...
  • Page 21 XBe e W i ‐F i  De ve lo pme nt  K i t Ge tting   Star te d  Guide  4. To enter sleep mode uncheck the DTR box. The CTS light will go out, and the module will go to  sleep. 5. To exit sleep mode, wake the module up by checking the DTR box. The CTS light will come back on  and the XBee Wi‐Fi module will wake up. © 2011 Digi International, Inc..    21...

  • Page 22: Further Information

    XBe e W i ‐F i  De ve lo pme nt  K i t Ge tting   Star te d  Guide  Warning: If the X‐CTU window displays the message “Unable to monitor com events”, it  will be necessary to click the Close Com Port button (the button name will change to Open  Com Port). Click the Open Com Port button and the XBee Wi‐Fi module will be ready to  communicate again.  If the message persists, reset the module as shown in “Appendix A: Troubleshooting”.  This error is caused by the current requirements at start up. See the Design Notes Power  Supply section of the User’s Manual for more information. You have just completed Goal #4 ‐ putting the XBee Wi‐Fi  module into deep sleep mode. Congratulations! You have just completed all of the goals of the XBee Wi‐Fi Getting Started  Guide. This concludes your introduction to the XBee Wi‐Fi modules. Further Information There are many more features available in the XBee Wi‐Fi firmware. Some of these features include ad‐ hoc mode, over‐the‐air configuration, and access to analog and digital I/O lines. Details regarding these  topics and more can be found in the product manual.  In addition, message boards for questions and  other help can be found at the XBee Wi‐Fi Forum. © 2011 Digi International, Inc..    22...

  • Page 23: Appendix A: Troubleshooting

    Appendix A: Troubleshooting Resetting the XBee Wi-Fi Module Each XBee USB Development Board has a reset button (located as shown below): Pressing this button resets the module, but will not clear any changes written to the module. Pressing this  button will also reset the COM port for the board.   To reconnect to the module after pressing the reset button select the Terminal Tab, and then click the  Close Com Port button. © 2011 Digi International, Inc..    23...
  • Page 24 XBe e W i ‐F i  De ve lo pme nt  K i t Ge tting   Star te d  Guide  Clicking the Close Com Port button will gray out the large text box and change the name on the button to  Open Com Port. Clicking the Open Com Port button will restore the connection. © 2011 Digi International, Inc..    24...

  • Page 25: Appendix B: Possible Access Point/Router Connection Issues

    Appendix B: Possible Access Point/Router Connection Issues If the XBee Wi‐Fi is not connecting to the access point or router, please check the following: 1. Be sure the access point or router is connected to a power source and turned on. 2. Check the access point or router for the proper security settings (Open [no security], WPA‐PSK and  WPA2‐PSK are supported).  Be sure MAC address filtering is turned off on the assess point or  router, as this will require the XBee Wi‐Fi modules MAC address to be entered into the system.   3. Check the access point or router to be sure it is in the DHCP setting which will dynamically assign  an IP address to the XBee Wi‐Fi.  Static addressing is also available, consult the product manual for  more information on static addressing. 4. Check the XBee Wi‐Fi module for proper antenna installation. If no antenna connector is available  the XBee Wi‐Fi module could have an internal antenna on the printed circuit board or a wire whip. 5. Be sure the XBee Wi‐Fi is within the range capabilities of the access point or router.  Moving the  XBee Wi‐Fi and access point or router closer together could solve this issue. 6. IF the security setting is not OPEN (no security selected), be sure the proper security key has been  entered.  The security key is set on the access point or router. 7. Some access points and routers have a setting where the SSID (name of the access point or router)  is not visible.  In this case the SSID will not show up using an active scan.  For information on setting  the SSID in the XBee Wi‐Fi module consult the product manual. 8. A module reset as described in “Appendix A: Troubleshooting” may also solve the issue.  © 2011 Digi International, Inc..    25...
