Page 2: Table Of Contents
MADRIX PLEXUS User Manual / Handbuch Table Of Contents / Inhaltsverzeichnis I MADRIX PLEXUS User Manual (English) 1 Overview ........................... 6 2 MADRIX PLEXUS (Hardware) ........................... 7 LCD Graphics Display (PLEXUS Menus) ................................7 Connectivity (Top And Bottom Connections) ................................22 Control Buttons ................................
Page 3: Contents
4 MADRIX PLEXUS (Firmware) ........................... 278 Firm w are-Versionshinw eise ................................278 Aktualisieren der Firm w are ................................284 MADRIX PLEXUS Updater (Zusatzprogram m ) ................................287 5 Häufig gestellte Fragen (FAQs) ........................... 290 6 Hilfe & Fehlerbehebung ........................... 292 7 Impressum &...
Page 4 Part...
Page 5: I Madrix Plexus User Manual (English)
MADRIX PLEXUS User Manual (English) MADRIX PLEXUS User Manual (English) MADRIX PLEXUS User Manual MADRIX 2.14d PLEXUS Firmware: 1.07.4369 April 2013 © 2013 inoage GmbH...
Page 6: Overview

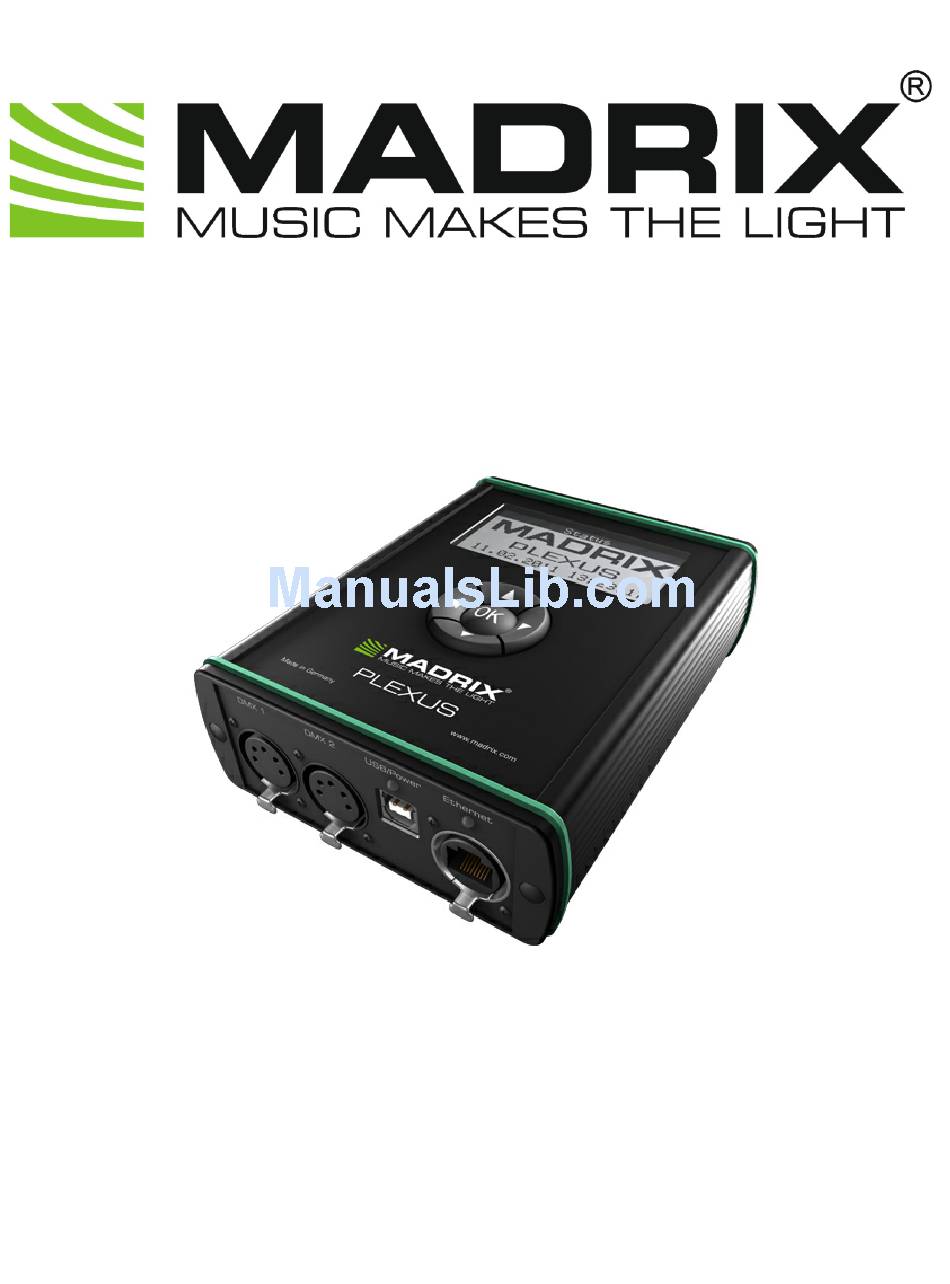

The MADRIX PLEXUS is a USB 2.0 DMX512 interface. The MADRIX PLEXUS controls up to 2 universes via DMX512 or Art-Net as a versatile stand-alone interface or live controller. It is the first interface to offer stand-alone playback of MADRIX light shows and effects.
Page 7: Madrix Plexus (Hardware)
(Hot Swapping & Plug and Play). Multiple interfaces can be used at the same time. Please mind the correct supply of power in this case. Please read the following subtopics to learn more about MADRIX PLEXUS. LCD Graphics Display (PLEXUS Menus) 1.2.1...
Page 8 Others Blinking/ 'Highlight Device' is active in the Device Manager of MADRIX. Flashing (Flashing can be stopped by pressing a button on the PLEXUS device.) Display How To How To Navigate Through Menus Click 'OK' to open the menu bar. Then, navigate with the help of the arrow buttons. When you have selected your target menu, press 'OK' to enter it.
Page 9 MAC address, and its current IP address. Help Navigate to the menu 'Info' 'Help'. The Help menu shortly explains 'How To Navigate Through PLEXUS Menus' and 'How To Edit Values', as described above. © 2013 inoage GmbH...
Page 10 (Menu Scenes). Scenes Navigate to the menu 'Stand-Alone' 'Scenes'. All Scenes of your current PLEXUS Configuration are listed in this menu. Select a specific Scene with Press to play that Scene. You can configure Scenes in your PLEXUS Configuration using MADRIX.
Page 11 Step 6) Creating A PLEXUS Configuration. Ports Navigate to the menu 'Stand-Alone' 'Ports'. All configured Ports of your current PLEXUS Configuration are listed in this menu. Select a specific Port with You can check the 'Type', 'Action', Inversion, 'Threshold', and 'Value' of each Port.
Page 12 In this menu, the current settings regarding Art-Net, a network protocol for DMX-over-Ethernet, are shown. More specifically, this menu contains the universes settings. Technically speaking Art-Net universes range from 0 to 255, but they are displayed on the PLEXUS and in MADRIX from 1 to 256. © 2013 inoage GmbH...
Page 13 MADRIX PC to your PLEXUS device using network cables. In Live Mode, you would then send data over the network to the PLEXUS and the PLEXUS outputs the data to each XLR port, where your LED fixtures, LED controllers, or LED drivers would be connected.
Page 14 Input can also be the data sent by the SD card for Stand-Alone Mode. In this way, Art-Net Stand-Alone can be configured. This means, the PLEXUS runs a Stand-Alone show and the data is sent over network (via Art-Net) directly to the LED fixtures or you could convert the data to DMX again using a signal converter.
Page 15 MADRIX PLEXUS User Manual (English) You can also configure the settings in the PLEXUS Configuration dialog using MADRIX. For more information, see Managing Devices Further. Menu Tools The PLEXUS menu 'Tools' contains 4 entries. Monitor DMX1 Navigate to the menu 'Tools' 'Monitor DMX1'.
Page 16 MADRIX PLEXUS User Manual / Handbuch 'Show as' - Choose the overall display modus (Graphic, Table, Channel). 'Show values as' - Choose the display modus of values (Hexadecimal, Decimal, Percent). Decimal cannot be displayed in Table mode. to scroll in Table mode.
Page 17 Remote Options Navigate to the menu 'Remote Control' 'Remote Options'. You can send DMX or Art-Net values directly to the MADRIX PLEXUS. In this way, you can control the PLEXUS remotely using a certain set of remote functions. © 2013 inoage GmbH...
Page 18 Art-Net. You may change the settings in this menu, on the device (How To Edit Values). You can also configure the settings in the PLEXUS Configuration dialog using MADRIX. For more information, see Managing Devices Further.
Page 19: Menu Settings
Network Navigate to the menu 'Settings' 'Network'. IP address, subnet mask and standard gateway of the PLEXUS will be shown. These are basic settings for network-based communication with the device. Make sure to have the correct network settings (TCP/IP) set up in your operating system also!
Page 20 PLEXUS Configuration. The default settings is Enabled. 'Ports' - can be 'Enabled' or 'Disabled'. This activates or deactivates all Ports on the device globally, even if they are configured in your PLEXUS Configuration. The default settings is Enabled. © 2013 inoage GmbH...
Page 21 MADRIX PLEXUS User Manual (English) You may change the settings in this menu, on the device (How To Edit Values). You can also configure the settings in the PLEXUS Configuration dialog using MADRIX. For more information, see Managing Devices Further.
Page 22: Connectivity (Top And Bottom Connections)
MADRIX PLEXUS User Manual / Handbuch Connectivity (Top And Bottom Connections) 1.2.2 Top And Bottom Connections Bottom Connections Top Connections 1) XLR port, DMX 1 7) Status LED for SD card slot 2) XLR port, DMX 2 8) SD card slot...
Page 23: Control Buttons
Control Buttons 1.2.3 Navigation And Editing The five control buttons are mainly used to select and enter menus on the PLEXUS device or in order to edit settings. Here are the general How To's again: How To Navigate Through Menus Click 'OK' to open the menu bar.
Page 24 Stop playback entirely. Press to start playback again. Button Assignment If you want, you can enable the option 'Rotate 180°' in the PLEXUS menu 'Settings' 'Device'. This will rotate the display by 180°. The displayed menus will therefore be shown upside down.
Page 25: Sd Cards
The integrated SD card slot is located at the top of the device. In order to access it, please open the metal lid first (See 'How To Open The Metal Lid' on page 5 of the MADRIX PLEXUS Quick Start Guide).
Page 26: Extension Port
MADRIX PLEXUS User Manual / Handbuch File System If you need to prepare an SD card to be used with your MADRIX PLEXUS or if you would like to clear up your currently used SD card, you may reformat the SD card in Windows.
Page 27 You can connect different equipment to these Ports. In general, the Port can work as an input to receive a signal from external equipment. According to your PLEXUS Configuration, it can then trigger a certain action/behavior. Or it can function as output to send a signal to the external equipment, which then can process this signal.
Page 28: Technical Information
MADRIX PLEXUS User Manual / Handbuch Technical Information The following drawings provide further, technical details on how to use the extension port. Using An External 15-pin Connector General Technical Data © 2013 inoage GmbH...
Page 33: Madrix (Software)
You can use MADRIX for the PLEXUS Live Mode, to create PLEXUS Configurations and Stand-Alone Shows, or to configure your device further. 'MADRIX Help And Manual' is the user guide for MADRIX. The MADRIX PLEXUS User Manual includes important features from this software manual. Nevertheless, often you can find more information on the software in the MADRIX Help And Manual.
Page 34 MADRIX PLEXUS User Manual / Handbuch Please make sure to activate the driver for the USB connection in the MADRIX Options. To access the Options of MADRIX, first go to the menu 'Preferences' -> 'Options' (or 'Ctrl+Alt+O'). Second, select the tab 'Devices (USB/PCI)'.
Page 35 MADRIX PLEXUS User Manual (English) Please make sure to activate the driver for the Ethernet (network) connection in the MADRIX Options. To access the Options of MADRIX, please press 'Ctrl+Alt+O' or go to the menu 'Preferences' -> 'Options'. Now go to the tab 'Devices (Network)'.
Page 36: Live Mode
The PLEXUS device can be used as a live controller (Live Mode) or stand-alone interface (Stand- Alone Mode). In Live Mode, the PLEXUS allows you to send (or receive) data via MADRIX using up to 1024 DMX channels per device. You can either use 2x DMX-OUT, or 2x DMX-IN, or 1x DMX-OUT and 1x DMX- IN, or Art-Net in Live Mode.
Page 37: Dmx-Out (Output)
MADRIX PLEXUS User Manual (English) 1.3.2.1 DMX-OUT (Output) Overview The PLEXUS allows you to send data via MADRIX using 1024 DMX channels per device. The MADRIX PLEXUS features two 5-pin, female XLR connectors. Please use XLR adapters if necessary. Usage This chapter describes how DMX512 can be used to connect your MADRIX PC to the MADRIX PLEXUS via USB to output DMX data.
Page 38 The first tab 'DMX Devices' shows a list of connected devices. Press 'Rescan For Devices' if your device is not shown in the list. Two list entries will be created for your PLEXUS device, one entry for every DMX port ('DMX 1' and 'DMX 2').
Page 39 By default, 'Enable' as well as 'Output' should be enabled for every DMX port. Please check if both options, 'Enable' and 'Output', are activated! Your PLEXUS device is now configured to output DMX data. Setting Up The DMX Universe In the next step, set up the DMX 'Universe' for each DMX port. Simply use the two arrow buttons to adjust the values.
Page 40 MADRIX PLEXUS User Manual / Handbuch Further Configuration You can also define the 'Frame Time' in ms for each device. Frames per second (FPS) will be adjusted automatically according to the frame time. Setting up the frame time can help in different cases. For example, certain LED fixtures might work best with a specific frame rate.
Page 41 Sending full frames means that always the full 512 DMX channels of a DMX universe will be sent with every frame (even when you are using less than 512 channels per universe). Otherwise, MADRIX will send the number of DMX channels that is configured.
Page 42: Important Notes
Then, select the border and hold the left mouse button, while moving your mouse downwards. Monitoring DMX Output Or DMX Input You can monitor incoming or outgoing DMX values on your device in the PLEXUS menus 'Tools' 'Monitor DMX1' and 'Tools' 'Monitor DMX2'.
Page 43: Dmx-In (Input)
Connecting MADRIX PLEXUS To Your PC Now, please connect the MADRIX directly to a free USB 2.0 port of your computer or use the USB power supply (or USB 2.0) and the network connection for Art-Net. If the MADRIX PLEXUS driver has been installed properly, the status LEDs will light up accordingly, as described in the chapter Troubleshooting.
Page 44 The first tab 'DMX Devices' shows a list of connected devices which were found in the network. Press 'Rescan For Devices' if your device is not shown in the list. Two list entries will be automatically created for your PLEXUS device, one entry for every DMX port ('DMX 1' and 'DMX2').
Page 45 MADRIX PLEXUS User Manual (English) Please check if 'Enable and 'Input' are activated! Your PLEXUS device is now configured to input DMX data. © 2013 inoage GmbH...
Page 46 Choose 'User' if you wish to create your individual remote configuration. For more information and the configurations of the 6 standard protocols, please see the MADRIX Help And Manual. You may also choose a protocol and click 'Edit' to see the configurations.
Page 47: Further Information
MADRIX PLEXUS User Manual (English) Close the window with 'OK'. Monitoring DMX Output Or DMX Input You can monitor incoming or outgoing DMX values on your device in the PLEXUS menus 'Tools' 'Monitor DMX1' and 'Tools' 'Monitor DMX2'. Important Notes Please make sure to save your MADRIX Setup after the configuration process.
Page 48: Art-Net (Output)
Usage This chapter describes how Art-Net can be used to connect your MADRIX PC to the MADRIX PLEXUS via network cables to output DMX data. DMX data is then sent to the device over Ethernet/network. (Your LED fixtures, LED controllers, or LED drivers would be connected to the XLR ports of the PLEXUS device.)
Page 49: Network Settings
255.0.0.0 It is recommended to use this address area. Please note: Recently, the 2.x network range has been made public. That is why MADRIX PLEXUS will have an IP address in the 10.x address range when shipped. Settings Of The Device...
Page 50 In this menu, the current settings regarding Art-Net, a network protocol for DMX-over-Ethernet, are shown. More specifically, this menu contains the universes settings. Technically speaking Art- Net universes range from 0 to 255, but they are displayed on the PLEXUS and in MADRIX from 1 to 256.
Page 51 Start the MADRIX software now if not yet done. In MADRIX, navigate to the menu 'Preferences' 'Matrix Generator' or 'Preferences' 'Patch' for this task. For more information, please read the MADRIX Help And Manual. Configuring Art-Net In MADRIX In MADRIX, please navigate to the menu 'Preferences' 'Device Manager' tab 'Art-Net'.
Page 52 MADRIX PLEXUS User Manual / Handbuch Press 'Find Auto' to let MADRIX automatically find your device. Your device will be shown in the list. (The entry 'ArtNetRemote' will be created automatically when activating Art-Net and can be ignored at this stage.) Art-Net is now activated.
Page 53 'Device Manager' (or press 'F4'). Open the first tab 'DMX Devices'. This window shows your connected devices. Two list entries will be created for your PLEXUS device and Art-Net, one entry for each DMX port. At this stage, both ports are deactivated.
Page 54 MADRIX PLEXUS User Manual / Handbuch Setting Up The DMX Universe In the next step, set up the DMX 'Universe' for each DMX port. Simply use the two arrow buttons to adjust the values. Press 'Apply' afterwards. Make sure that this configuration match the settings of your virtual matrix in the Patch.
Page 55 MADRIX PLEXUS User Manual (English) Further Configuration You can also define the 'Frame Time' in ms for each device. Setting up the frame time can help in different cases. For example, certain LED fixtures might work best with a specific frame rate. Make sure to use the optimal frame rate for your fixtures. Some LED fixtures might have problems with high frame rates.
Page 56 Then, select the border and hold the left mouse button, while moving your mouse downwards. Monitoring DMX Output Or DMX Input You can monitor incoming or outgoing DMX values on your device in the PLEXUS menus 'Tools' 'Monitor DMX1' and 'Tools' 'Monitor DMX2'.
Page 57 MADRIX PLEXUS User Manual (English) Important Notes Please make sure to save your MADRIX Setup after the configuration process. Further Configuration You may want to configure further settings for Art-Net. 'Edit' in the 'Device Manager', tab 'Art-Net' allows you to configure further settings.
Page 58: Sync Mode
'Send Direct' will send data only to a specific address. Sync Mode An automatic sync mode for Art-Net devices is implemented in MADRIX. In this way you can activate or deactivate the usage of sync packages. This Sync Mode is not conform to Art-Net. To work properly it needs to be implemented by the manufacturer.
Page 59 Even if your Art-Net hardware does not support Pre Sync or Post Sync mode, it might be advisable to activate it in MADRIX. In this way, data packages will be sent one after another and will not get mixed up. The data will be sent more precisely. But please make sure that all of your interfaces are available in the network.
Page 60 MADRIX PLEXUS User Manual / Handbuch Config By Web The button 'Config By Web' allows you to control your device remotely with the help of a web browser. For more information, see Remote Control. © 2013 inoage GmbH...
Page 61: Art-Net Remote (Input)
This chapter describes how Art-Net Remote can be used to control the MADRIX software remotely. (The Ethernet port would be used for the connection.) If you want to learn more about directly controlling the MADRIX PLEXUS remotely, please see the chapter Remote Control.
Page 62 MADRIX PLEXUS User Manual / Handbuch Network Settings Please make sure that the network settings of your operating system and the settings of your PLEXUS device are correct! To configure the IP address, subnet mask, and standard gateway of your device, go to the PLEXUS menu 'Settings' 'Network'.
Page 63 In this menu, the current settings regarding Art-Net, a network protocol for DMX-over-Ethernet, are shown. More specifically, this menu contains the universes settings. Technically speaking Art- Net universes range from 0 - 255, but they are displayed on the PLEXUS and in MADRIX from 1 to 256.
Page 64 You can use this option to control the MADRIX software remotely, for example. You would connect an external unit to the PLEXUS to an XLR port (using DMX-IN) and send the incoming data over network to the MADRIX PC. The MADRIX PC could receive these Art- Net Remote commands and the software can be controlled remotely (Art-Net Remote).
Page 65 MADRIX PLEXUS User Manual (English) Click 'Edit' and you will be allowed to modify the universe and other options. © 2013 inoage GmbH...
Page 66 MADRIX PLEXUS User Manual / Handbuch If you activate "Receive Broadcast", any light desk in the network can send data to MADRIX. If the option "Receive Direct" is enabled, only a lighting desk with the IP defined in the "IP"...
Page 67 MADRIX PLEXUS User Manual (English) Activating Your Art-Net Device Now, go to the tab 'DMX Devices' in the 'Device Manager'. Please press 'Rescan For Devices'. Now, select your DMX device in the list. Select your device. Then, activate 'Enable' and 'Input' in the section 'Settings'. Press 'Apply' afterwards.
Page 68 MADRIX PLEXUS User Manual / Handbuch Please check if 'Enable and 'Input' are activated! Your PLEXUS device is now configured to input DMX data. © 2013 inoage GmbH...
Page 69 Choose 'User' if you wish to create your individual remote configuration. For more information and the configurations of the 6 standard protocols, please see the MADRIX Help And Manual. You may also choose a protocol and click 'Edit' to see the configurations.
Page 70 MADRIX PLEXUS User Manual / Handbuch Close the window with 'OK'. Monitoring DMX Output Or DMX Input You can monitor incoming or outgoing DMX values on your device in the PLEXUS menus 'Tools' 'Monitor DMX1' and 'Tools' 'Monitor DMX2'. Important Notes Please make sure to save your MADRIX Setup after the configuration process.
Page 71 MADRIX PLEXUS User Manual (English) Further Information You can find more info (incl. DMX-Thru) in the MADRIX Help And Manual. © 2013 inoage GmbH...
Page 72: Stand-Alone Mode
Stand-Alone Mode of the MADRIX PLEXUS can be used to control LED installations without the need for a computer during the show. The PLEXUS can use an SD card (SD or SDHC) on which a Stand-Alone Show can be saved. But first, it is necessary to create such a Stand-Alone Show.
Page 73 Convert the Record File (*.mrec) into a DMX Data File (*.dxd). (In MADRIX, use the Recording dialog for this task.) Step 6) Create a PLEXUS Configuration. This will be your Stand-Alone Show! (In MADRIX, use the PLEXUS Configuration dialog for this task.) Step 7) Upload your Stand-Alone Show onto the SD card.
Page 74: Step 1), Step 2), Step 3)
Please read the chapter 'Using The Software' 'Effects' in the MADRIX Help And Manual for Step Step 3) Please read the chapter 'MADRIX Cue List' in the MADRIX Help And Manual if you wish to do Step Continue with Step 4) © 2013 inoage GmbH...
Page 75: Step 4) Recording
Step 4) Recording Step 4) Recording Your Effects Overview To call up the Recording dialog, in MADRIX, please go to the menu 'Window' -> 'Recording' (or 'Ctrl+Alt+R'). Files Files, i.e. records, will be displayed in the large list of the Recording dialog. If you did not create any records yet, the list is empty (as shown above).
Page 76 Delete any input to show all files. Managing Files And List Entries Shows MADRIX Record File (*.mrec) from the folder in the list. When activated, the button is green. Disable the option to hide all Record Files.
Page 77 Shows the length of the record, i.e. how long it is. The format is HH: MM:SS:FF (Hours:Minutes:Seconds:Frames). 'KF' Stands for Key Frames. MADRIX will automatically optimize the file size of records if recorded frames are identical. Hence, the total number of frames can be different to the number of recorded key frames. For example, a color change (without a fade) might use only two colors.
Page 78 MADRIX PLEXUS User Manual / Handbuch File Information Select the Tab 'File Information' to receive detailed information about the files you have created. Please select a file in the list first. Recording Select the Tab 'Recording' to create a new record.
Page 79 For the MADRIX PLEXUS a maximum frame rate of 40 FPS is recommended. Otherwise, PLEXUS devices may drop single frames to maintain the timing. PLEXUS devices are likely to drop frames in order to maintain the timing, when all 512 DMX channels of a DMX universe are used. If your DMX universes contain less than 512 channels (324 DMX channels, for example) this behavior is less likely.
Page 80 Please make sure to configure all available options before recording (see above). Step 1) Begin recording by pressing 'Start'. MADRIX will start to record the Main Output. Please note: When recording without a Cue List, you can change Storage Places, use the cross- fader, use the Master Fader, etc.
Page 81 MADRIX PLEXUS User Manual (English) Step 3) Simply press 'Stop' to halt the process. Please wait a few seconds to let MADRIX process the data. Afterwards you will need to enter a name for the new record. Step 4) Afterwards, you will see your record in the list.
Page 82 A small preview window is provided in the lower left to inspect the record. Please note: If you see the message !NO MADRIX KEY!, that means that you are using MADRIX in demo mode. However, this is no problem. Your record will NOT include this text!
Page 83 MADRIX PLEXUS User Manual (English) Use the provided controls to edit your record. That means you can preview, trim, and loop your record. First, select a list entry. Trim the record by setting up a new In Frame and a new Out Frame.
Page 84: Step 5) Converting Files
MADRIX PLEXUS User Manual / Handbuch MADRIX will search the Record File in order to find a segment that is loopable. It will automatically set the In Frame and Out Frame afterwards. Use the button 'Export' to export your loop. Before that, you can also insert 'Blend Frames'.
Page 85 Call up the Recording dialog again. In MADRIX, please go to the menu 'Window' -> 'Recording' (or 'Ctrl+Alt+R'). First, select your MADRIX Record File (*.mrec) in the list. Please only select one file from the list! Second, switch to the tab 'PLEXUS Conversion'.
Page 86 Please make sure that your virtual matrix (Patch) is configured correctly before generating DMX Data Files (*.dxd). Note: The PLEXUS Conversion tab only factors in the settings of the Patch and not the settings of the Device Manager in MADRIX.
Page 87 Please note: If your are using more than 2 DMX universes and more than 1 MADRIX PLEXUS at the same time, please make sure to have a list entry for each PLEXUS (You will need 1 list entry for each PLEXUS of your installation).
Page 88 1 should play DMX universe 1 and 2, PLEXUS number 2 should play DMX universe 3 and 4, PLEXUS number 3 should play DMX universe 5 and 6. Then, we need to create 3 list entries or use the 'Auto' button.
Page 89 You may create several, different DMX Data Files (*.dxd) from one MADRIX Record File (*. mrec). Your MADRIX Record File (*.mrec) will not be deleted when a new DMX Data Files (*.dxd) is generated. When using multiple devices at the same time in one installation, you will need multiple DMX Data Files (*.dxd).
Page 90 MADRIX PLEXUS User Manual / Handbuch 2) As described above, the maximum recommended frame rate for the MADRIX PLEXUS is 40 FPS (a frame time of 25ms). This message box is a reminder to check if your frame rate settings are configured correctly.
Page 91: Step 6) Creating A Plexus Configuration
Step 6) Creating PLEXUS Configurations (Show Files) Overview To call up the PLEXUS Configuration dialog, in MADRIX, please go to the menu 'Tools' -> 'PLEXUS Configuration ' (or 'Ctrl+Alt+P'). It is highly recommended to maximize the size of the PLEXUS Configuration dialog.
Page 92 MADRIX PLEXUS User Manual / Handbuch The lower section of the PLEXUS Configuration dialog has two parts. The left part is used to manage your PLEXUS Configurations (create a new Configuration, import/export a Configuration, etc). The right part is used to edit each PLEXUS Configuration individually (add scenes, add events etc).
Page 93 This setting specifies what to do when a new Stand-Alone Show is uploaded to a MADRIX PLEXUS or when a newly recorded SD card is inserted into a MADRIX PLEXUS. Select 'No' and nothing will be played automatically. Select 'Last' and the PLEXUS will continue where it last stopped. Or you can select a specific Scene after you have created Scenes (Number '1', '2', '3', etc).
Page 94 Playback is delayed to ensure that all Slave devices are ready in the network after startup. How To Edit PLEXUS Configurations In order to edit your PLEXUS Configurations individually, use the lower right part of the PLEXUS Configuration dialog. First, create a new PLEXUS Configuration as described above.
Page 95 Scenes are based on a DMX Data Files (*.dxd). Scenes are smaller parts of a whole show. All Scenes together create your Stand-Alone Show. First, please select one PLEXUS Configuration you wish to edit. Creates a new Scene. When creating a new Scene, a new window will open and you will be asked to select a DMX Data File (*.dxd).
Page 96 MADRIX PLEXUS User Manual / Handbuch Removes a Scene. Select the particular Scene first. Duplicates a Scene. Select the particular Scene first. Enter a new name for the copied Scene in the second step. In addition, please edit the following columns according to your requirements.
Page 97 First, enter a number of frames. MADRIX will add these frames to the end of the Scene and therefore loops towards the first frame of your Scene. A cross-fade is created. For example, if your record was set to a frame rate of 33 FPS and you enter 66 here, two seconds will be used for a loop towards the first frame.
Page 98 Removes a Timer. Select the particular Timer first. Duplicates a Timer. Select the particular list entry first. A maximum of 1000 Timers can be configured per PLEXUS Configuration to ensure performance. In addition, please edit the following columns according to your requirements.
Page 99 MADRIX PLEXUS User Manual (English) 'Action' defines the type of Timer. Applicable values are: 'Scene', 'Intensity', 'Speed, 'Next, 'Previous', 'Stop', 'Play', 'Pause', 'Port 1', 'Port 2', 'Port 3', 'Port 4', 'Port 5', 'Port 6', 'Port 7', 'Port 8', 'Port 9', 'Port 10'. 'Scene' will trigger a specific Scene to be played.
Page 100 The tab 'Extension Ports' allows you to configure the individual pins of the extension port. First, please select one PLEXUS Configuration you wish to edit. Resets all settings of the currently selected Ports to their default value. This will discard any changes you have made.
Page 101 Data Files: The tab 'Data Files' shows all DMX Data Files (*.dxd) that are used in the selected PLEXUS Configuration. It represents a database of your DMX Data Files within one PLEXUS Configuration.
Page 102 Removes an existing DMX Data File from the PLEXUS Configuration. shows the indexing number of the Data File. This value cannot be changed. 'In Use' shows how often the Data File is used in your PLEXUS Configuration by Scenes. This value cannot be changed. 'File' shows the exact name of the record file.
Page 103: Step 7), Step 8) Upload And Activation
Your PLEXUS must be connected via USB or via Ethernet (network). First, select your MADRIX PLEXUS. Second, select your PLEXUS Configuration. Third, press 'Upload' and the PLEXUS Show will be saved on the SD card of your device. Step 8) Activating Stand-Alone Mode Last but not least, you will have to activate Stand-Alone Mode on your MADRIX PLEXUS.
Page 104: Tips
This topic includes tips regarding the PLEXUS Configuration dialog and working with PLEXUS Configurations and Stand-Alone Shows. You can create a Stand-Alone Show without having connected the PLEXUS to the computer. In order to upload a Stand-Alone Show onto an SD card, either the SD card or the device with the SD card must be connected.
Page 105: Managing Devices Further
It is highly recommended to maximize the size of the PLEXUS Configuration dialog. The lower section of the PLEXUS Configuration dialog consists of two parts for the Stand-Alone Mode. However, the upper section of the PLEXUS Configuration dialog is labeled 'Devices'. This upper section can be used to manage your PLEXUS devices.
Page 106 Buttons Scans the USB ports of your computer and the network (Ethernet) for connected PLEXUS devices. If devices are found, they will be shown in the list. This symbol shows that the device is connected via USB. This symbol shows that the device is connected via network (Ethernet).
Page 107 (as described in the table below). Synchronizes the internal clock of the PLEXUS with the clock of your computer. The computer clock will define the time and date that is used. First, select your PLEXUS devices in the list. Then, press 'Sync Clock.
Page 108 MADRIX PLEXUS User Manual / Handbuch 'IP/Subnet' defines the network settings regarding IP address, Subnet mask, and Standard Gateway for the device. On the device, use the menu 'Settings' 'Network'. 'Intensity' defines the main brightness of the output your device in percent. Applicable values are: 0 - 100%.
Page 109 MADRIX PLEXUS User Manual (English) 'SD Card' cannot be edited. The 'used space'/'total available space' of your SD card is shown. The values are displayed in GB. 'Remote Control' defines the source for remote control. You can choose to receive remote commands via USB, via Art-Net, or to turn remote control off (Disabled).
Page 110 MADRIX PLEXUS User Manual / Handbuch 'Art-Net -> DMX defines which Art-Net universe is assigned to the first XLR port for output (DMX 1). On the device, use the menu 'Network' 'Art-Net'. More information is given in the chapter Art-Net (Output).
Page 111 '0°' (no rotation) and '180°' (rotated display). On the device, use the menu 'Settings' 'Device'. 'Language' defines the language of the PLEXUS menus. Choose from 'English', 'Deutsch' (German), or Español (Spanish). On the device, use the menu 'Settings' 'Device'. 'Intensity Group defines the brightness for each Intensity Group.
Page 112 Please note that the synchronization works only when all corresponding devices are connected and set up in one and the same network (Ethernet). This includes physical connection (cabling) as well as settings in MADRIX, the PLEXUS devices, and network settings of the operating system.
Page 113 MADRIX PLEXUS User Manual (English) PLEXUS Configuration Dialog, Sync To call up the PLEXUS Configuration dialog, please go to the menu 'Tools' 'PLEXUS Configuration ' (or 'Ctrl+Alt+P'). Select your device in the list. Change the settings for every required device, each at a time.
Page 114 MADRIX PLEXUS User Manual / Handbuch 'Off' will deactivate any synchronization for the device. 'Master' will set the interface to work as central clock and the main interface in the group (Master interface). 'Slave' will set the interface as Slave interface to synchronize with the 'Master'.
Page 115 Timers). The Master will automatically communicate the Timer(s) to the Slave device(s). You can configure Timers in the PLEXUS Configuration dialog. When using Master-/Slave-Synchronization that means you are going to use more than 1 PLEXUS interface. Please make sure to record (Step 4) Recording) and convert effects (Step 5) Converting Files) that are set up correctly for all of your devices (regarding size of your Patch/ virtual matrix and DMX Universe output, for example).
Page 116 PLEXUS Device Settings Sync Instead of using the PLEXUS Configuartion Dialog, you may check the settings on the device itself. Navigate to the PLEXUS menu 'Network' 'Sync'. This menu shows the current settings regarding Master-Slave Synchronization of your current PLEXUS Configuration.
Page 117: Remote Control
Art-Net Remote is a way to control the MADRIX software remotely. Learn more about this topic in the chapter Art-Net Remote (Input). Control Buttons A limited option to control the PLEXUS is to use the control buttons on the device during stand- alone playback. For more information, see Control Buttons. DMX-IN DMX-IN is a way to control the MADRIX software remotely.
Page 118 MADRIX PLEXUS User Manual / Handbuch The PLEXUS will react to incoming DMX or Art-Net values and perform certain actions as a result. These remote control options are available independently of DMX-IN or Art-Net Remote, both of which will allow you to control the MADRIX software instead. With Remote Control via DMX or Art- Net you can directly communicate with the PLEXUS unit.
Page 119 MADRIX PLEXUS User Manual (English) List Of Functions This list includes all available remote functions and describes their functionality. Most of these functions are self-explanatory and have been described in the various PLEXUS menus. The following DMX channels are based on the default 'Start channel' with a value of 1. If you would like to use a different Start channel, the DMX channels will change accordingly.
Page 120 < 128 Intensity 0 - 255 defines a mask. When creating DMX Data Files Group 1 (*.dxd) in MADRIX, color channel Red will be automatically assigned. The default value is 255/100% (full intensity). Intensity 0 - 255 defines a mask. When creating DMX Data Files Group 2 (*.dxd) in MADRIX, color channel Green will be...
Page 121 Example: You may wish to exclude Red color values from your visual effects via Remote Control. Using the Remote Command 13 (Intensity Group 1), you can choose to reduce the Red color channel to 0, for example. In this way, the PLEXUS will continue to output your visual effects, but completely without Red.
Page 122 But if for some reason Direct Remote Control via DMX-IN or Art-Net is not available anymore, you can use different PLEXUS Menus to adjust the settings manually. Remote Control Functionality...
Page 123 'Tools' 'Freeze' Important Information When using Direct Remote Control, please be aware of other settings of the PLEXUS device. Please pay special attention to the menu 'Network' 'Art-Net'. Art-Net -> DMX 1 and Art-Net -> DMX 2 specify if incoming Art-Net data is routed to the corresponding XLR port (DMX 1 or DMX 2).
Page 124: Web Server
1) Connect your PLEXUS as well as the remote device accessing the PLEXUS to a network (USB will not work). 2) Open a web browser and type in the IP address of your PLEXUS. The IP address can be found and changed in the PLEXUS menu 'Settings' 'Network'.
Page 125 MADRIX PLEXUS User Manual (English) Please note: Make sure to use one and the same network and check if the PLEXUS device settings and the operating system settings of the remote device are correct. Using The PLEXUS Configuration Dialog 1) Connect your PLEXUS as well as the remote device accessing the PLEXUS to a network (USB will not work).
Page 126 MADRIX PLEXUS User Manual / Handbuch Interactive Remote Control The interactive demonstration in your web browser will look like this: Use your mouse (trackball, touchscreen, or any other input device) to click on the buttons , 'OK', and 'EDIT' for navigation and editing.
Page 127: Madrix Plexus (Firmware)
In the future, there could be an update of the software program, a further developed firmware. If there is a new firmware version for the MADRIX PLEXUS, those firmware updates will most likely be implemented directly into the MADRIX software. Hence, there is a chance that a new MADRIX version will include an update for the PLEXUS as well.
Page 128 Added Exception-Trace. Should an error occur on the device, the exception trace will be displayed on the PLEXUS display and functions as an error message to be analyzed by the manufacturer. Changed SD card playback behavior during Live Mode. If a configured SD card is inserted into the device, SD card playback stops when the device receives live input data for Live Mode.
Page 129 Fixed that SD card formatting could fail after a Factory Default Reset. Fixed that Speed could not be set up correctly when using the PLEXUS Configuration Dialog and the USB connection. Improved GUI refreshing of the display for intense processing tasks, such as uploading and downloading.
Page 130 Fixed an issue with the clock running out of sync after a while. Fixed an issue with synchronization regarding Master-Slave-Synchronization. The default IP address of a PLEXUS device will now be 10.x.x.x after a reset to factory defaults. Improved display message when the MADRIX PLEXUS is set to standby mode.
Page 131 Requires PLEXUS driver 6.0.0517.0. Improved and updated firmware for new PLEXUS hardware models V1.7. Improved Version menu: Added information about the hardware model of the PLEXUS unit ('Type'). Fixed an issue with the Extension Port and the incorrect assignment of all Ports.
Page 132: Updating The Firmware
Fixed an issue with prevented data upload or formatting of the SD card for Slave devices when receiving live sync commands from a Master device. PLEXUS driver supports detection and setup of Intensity Group settings (PLEXUS Configuration dialog). Updating The Firmware 1.4.2...
Page 133 3) When the device is recognized by MADRIX already, a message may be shown saying that the firmware version is not up-to-date. 4) In the PLEXUS Configuration dialog, press 'Scan' if the device does not appear in the list. 5) Navigate/scroll to the column 'Firmware' in the list. You can see the firmware version now.
Page 134: Important Note
MADRIX PLEXUS Updater, as described in the next chapter. Important Note If new drivers and a new firmware are available for the MADRIX PLEXUS, please always update the firmware first and then the drivers! Hardware Model/Type The manufacturer may update the hardware design of the device for new units. Please note the following: Hardware model V1.6 ('Model: PLEXUS V1.6') can be updated using firmware version 1.07.4369...
Page 135: Madrix Plexus Updater (Extra Tool)
The MADRIX PLEXUS Updater is a tool for advanced users. It should not be used without reason! This tool should mainly be used, when it is impossible for you to start the MADRIX software for any reason. The MADRIX PLEXUS Updater can be used for several, specific tasks.
Page 136 'Reset To Factory Default Resets all settings of all PLEXUS devices that are connected to Settings' the computer via USB to the standard values. Use this function to restore the original, functioning state of the device.
Page 137 MADRIX PLEXUS User Manual (English) Important Note If new drivers and a new firmware are available for the MADRIX PLEXUS, please always update the firmware first and then the drivers! MADRIX PLEXUS Updater does not work when MADRIX is running. Please close MADRIX and restart MADRIX PLEXUS Updater.
Page 138: Faqs
Do I need a MADRIX PLEXUS and a MADRIX KEY? No. The MADRIX software license for up to 1024 DMX channels data output is already included. The MADRIX KEY is not necessary for operating the MADRIX PLEXUS. However, you may connect both to your computer to use their output features together.
Page 139 Why are recorded Effects called Scenes and not Effects? A Scene for the PLEXUS is created by recording the Main Output of MADRIX. That means you can use MADRIX as usual, for example by using the cross-fader, Master Fader, Speedmaster, Color Filter or by switching effects, etc.
Page 140: Help & Troubleshooting
MADRIX PLEXUS User Manual / Handbuch Help & Troubleshooting Description Of Status LED Codes The following tables describe the status codes of the three status LEDs. USB/Power COLOR STATUS LED USB/POWER USB/Power not connected. P o we r e d o ff The device has no power.
Page 141 Software…'. Then, navigate to the driver location on your harddisk: 'C:\Program Files\MADRIX\madrixusbdriver\plexus\windows' Important Note If new drivers and a new firmware are available for the MADRIX PLEXUS, please always update the firmware first and the drivers second! Hardware Model/Type The manufacturer may update the hardware design of the device for new units. Please note the following: Hardware model V1.6 ('Model: PLEXUS V1.6') can be updated using firmware version 1.07.4369...
Page 142: Standby Mode
Please go to the PLEXUS menu 'Settings' 'Device'. Set 'Ports' to 'Enabled'. The PLEXUS shows up in the Windows Device Manager. But MADRIX is not able to find the device! 1) Please check if USB drivers are enabled in MADRIX in the MADRIX Options. 2) Please update the drivers of the device as described above.
Page 143: Hard Reset
MADRIX PLEXUS User Manual (English) The MADRIX PLEXUS may display 'Standby'. If the MADRIX PLEXUS is in standby mode, the device does not receive enough power from the power supply in use or the USB port. Possibly the computer to which the device is connected might simply be in standby mode, too.
Page 144 You may reboot your device using the integrated bootloader to reinstall the PLEXUS firmware. This might be useful if the LCD graphics display (the PLEXUS menus) have stopped working and if you cannot select a different menu anymore, for example.
Page 145: Imprint & Copyright
E-mail: info@madrix.com Copyright MADRIX is a registered trademark of inoage GmbH. All other company names and/or product names are trademarks and/or entered trademarks of their respective holders. The product might not always be conforming to the presentation, features, and performances. Technical data can differ slightly, depending on the operating system and the chosen hardware.
Page 146 MADRIX PLEXUS User Manual / Handbuch Under no circumstances does inoage GmbH take on the responsibility for liabilities for faults for losses in sales volume or profits, that occur through the usage of the product, through the serviceability, through abuse, happenings, circumstances or actions, that we have no influence on.
Page 147 Part...
Page 148: Madrix Plexus Handbuch (Deutsch)
MADRIX PLEXUS User Manual / Handbuch MADRIX PLEXUS Handbuch (Deutsch) MADRIX PLEXUS Handbuch MADRIX 2.14d PLEXUS-Firmware: 1.07.4369 April 2013 © 2013 inoage GmbH...
Page 149: Übersicht
Einführung Das MADRIX PLEXUS ist ein USB 2.0/DMX512-Steuerungsgerät (Interface). Das MADRIX PLEXUS steuert bis zu 2 Universen über DMX512 oder Art-Net als vielseitiges Standalone-Gerät oder Live-Gerät. Es ist das erste Interface mit Unterstützung für Standalone- Wiedergabe von MADRIX-Lichtshows und -Effekten.
Page 150 MADRIX PLEXUS User Manual / Handbuch Versionen Die aktuelle MADRIX-Version ist: MADRIX 2.14d Die aktuelle Firmware-Version des MADRIX PLEXUS ist: 1.07.4369 Es wird empfohlen, immer die neueste Firmware-Version sowie den aktuellsten Treiber zu benutzen. © 2013 inoage GmbH...
Page 151: Madrix Plexus (Gerät)
Lesen Sie bitte die folgenden Unterkapitel, um mehr über das Gerät zu erfahren. LCD-Grafikdisplay (Menüstruktur) 2.2.1 Übersicht Dieses Kapitel beschreibt die zahlreichen Menüs des PLEXUS und gibt weitere Informationen zum LCD-Grafikdisplay. Symbole Eine SD-Karte ist in das Gerät eingesteckt. Es befindet sich keine SD-Karte im Gerät.
Page 152 Das Symbol blinkt während der Bearbeitung von Werten. Zeigt an, dass Einfrieren aktiviert ist. Das Symbol blinkt. Weitere Funktionen Blinkendes/ "Highlight Device" ist gerade im Device Manager von MADRIX aktiv. Aufleuchtend (Das Aufleuchten kann durch Druck auf eine Taste des Gerätes unterbrochen werden.) Display Gebrauchsanweisung Wie geht die Menü-Auswahl?
Page 153 MADRIX PLEXUS Handbuch (Deutsch) Das Info-Menü Das Menü "Info" enthält drei Einträge. Status Öffnen Sie das Menü "Info" "Status". Das Status-Menü zeigt den Namen des Gerätes, die IP-Adresse, die Zeit und das Datum, sowie den Status der vier unteren Anschlüsse an:...
Page 154 Informationen zur Bedienung finden sich im Menü Szenen (weiter unten). Szenen Öffnen Sie das Menü "Standalone" "Szenen". Alle Szenen der aktuellen PLEXUS-Konfiguration werden daraufhin in einer Liste dargestellt. Wählen Sie eine bestimmte Szene mit Hilfe der Tasten aus. Drücken Sie , um die Szene abzuspielen.
Page 155 Zeitgeber (Timers) werden in der PLEXUS-Konfiguration in MADRIX erstellt. Ports Öffnen Sie das Menü "Standalone" "Ports". Alle Ports der aktuellen PLEXUS-Konfiguration werden daraufhin in einer Liste dargestellt. Wählen Sie einen bestimmten Port mit Hilfe der Tasten Der Typ, seine Funktion ("Aktion") und weitere Details werden ersichtlich.
Page 156 Sie " " bzw. " " zur selben Zeit für 2 Sekunden lang gedrückt halten. Alle Einstellungen können ebenso im Dialog "PLEXUS Configuration" in MADRIX angepasst werden. Weitere Informationen finden Sie im Kapitel Weitere Konfigurationsmöglichkeiten. © 2013 inoage GmbH...
Page 157 Dieses Menü beinhaltet die Einstellungen bezüglich Art-Net, einem Standardprotokoll zur Übertragung von DMX-Daten über Netzwerk. Art- Net-Universen reichen technisch von 0 bis 255, werden aber in MADRIX und auf dem PLEXUS von 1 bis 256 angezeigt. "Art-Net -> DMX 1" zeigt an, welches Art-Net-Universum dem ersten XLR-Anschluss zur Ausgabe zugewiesen ist (DMX 1).
Page 158 Daten gesendet werden sollen. Sie können diese Funktion nutzen, um beispielsweise die Software MADRIX fernzusteuern. Eine externe DMX-Einheit würde an das PLEXUS über einen XLR-Eingang angeschlossen (DMX-IN) und die Daten über das Netzwerk an MADRIX übertragen werden (Art-Net Remote). Der MADRIX-PC empfängt die Daten und die Software kann entsprechend ferngesteuert werden.
Page 159 MADRIX PLEXUS Handbuch (Deutsch) Weitere Informationen über die Fernsteuerung über Art-Net Remote erhalten Sie im Kapitel Art-Net-Eingabe (Art-Net Remote). Synchronisation Öffnen Sie das Menü "Netzwerk" "Synchronisation". Das Menü enthält Einstellungen bezüglich der Synchronisation von PLEXUS-Geräten untereinander (Master-Slave Synchronization). Der eingestellte Typ (Master, Slave, Aus) und die Synchronisations- Gruppe (1 -256) stehen zur Auswahl.
Page 160 MADRIX PLEXUS User Manual / Handbuch "Zeige als" - Wählen Sie den Darstellungsmodus (Grafik, Tabelle, Kanal). "Zeige Werte als" - Wählen Sie die Darstellung der Werte (Hexadezimal, Dezimal, Prozent). Dezimal kann im Modus Tabelle nicht angezeigt werden. Nutzen Sie , um im Modus Tabelle zu scrollen.
Page 161 MADRIX PLEXUS Handbuch (Deutsch) Bitte beachten Sie: Sie können den DMX-Wert auf den Standartwert zurücksetzen, indem Sie " " zur gleichen Zeit für 2 Sekunden lang gedrückt halten. Die Einstellungen können zudem angepasst werden (Drücken und Halten von "OK" für 2 Sekunden): "Sende über"...
Page 162 Fernst.-Optionen Öffnen Sie das Menü "Fernsteuerung" "Fernst.-Optionen". Sie können DMX- bzw. Art-Net-Daten direkt an das MADRIX PLEXUS senden. Auf diese Weise, können Sie das Gerät mit Hilfe bestimmter Funktionen und Befehle fernsteuern. "Empfange über" - Wählen Sie die Quelle der Befehle. Daten können über DMX oder Art-Net empfangen werden.
Page 163 Die Einstellungen können direkt in diesem Menü geändert werden (Wie bearbeitet man Werte?). Die Einstellungen können ebenso im Dialog "PLEXUS Configuration" in MADRIX angepasst werden. Weitere Informationen finden Sie im Kapitel Weitere Konfigurationsmöglichkeiten. Weitere Information zum Thema finden Sie im Kapitel Fernsteuerung.
Page 164 MADRIX PLEXUS User Manual / Handbuch Netzwerk Öffnen Sie das Menü "Einstellungen" "Netzwerk". Die IP-Adresse, die Subnetz-Maske sowie das Standard-Gateway werden in diesem Menü angezeigt. Dies sind die grundlegenden Einstellungen für eine Netzwerk-basierte Kommunikation mit dem Gerät. Stellen Sie immer sicher, dass auch die jeweiligen Einstellungen in Ihrem Betriebssystem richtig konfiguriert sind! Die Einstellungen können direkt in diesem Menü...
Page 165 PLEXUS-Konfiguration eingestellt wurden. Die Standardeinstellung ist An. "Ports" können für das Gerät global aktiviert (An) oder deaktiviert (Aus) werden. Die Einstellung tritt in Kraft, selbst wenn Ports in der PLEXUS- Konfiguration eingestellt wurden. Die Standardeinstellung ist An. Die Einstellungen können direkt in diesem Menü geändert werden...
Page 166: Anschlussmöglichkeiten
MADRIX PLEXUS User Manual / Handbuch Anschlussmöglichkeiten 2.2.2 Obere und untere Anschlüsse Anschlüsse Unten Anschlüsse Oben 7) Status-LED für den SD-Kartensteckplatz 1) XLR-Anschluss, DMX 1 8) SD-Kartensteckplatz 2) XLR-Anschluss, DMX 2 9) Kensington-Sicherheitsanschluss 3) Status-LED für USB/Strom 10) Erweiterungsanschluss 4) Anschluss für USB/Strom 5) Status-LED für Netzwerk...
Page 167 MADRIX PLEXUS Handbuch (Deutsch) Hinweis: Das PLEXUS verfügt über zwei 5-polige, weibliche XLR-Stecker. Bitte nutzen Sie entsprechende Adapter, wenn nötig. © 2013 inoage GmbH...
Page 168: Bedientasten
MADRIX PLEXUS User Manual / Handbuch Bedientasten 2.2.3 Navigation und Bearbeitung Die fünf Bedientasten auf dem Gerät werden hauptsächlich genutzt, um Menüs auf dem Gerät auszuwählen und Werte sowie Einstellungen zu editieren. Die allgemeinen Hinweise sind auch hier noch einmal eingefügt: Wie geht die Menü-Auswahl?
Page 169 MADRIX PLEXUS Handbuch (Deutsch) Tastenbelegung Je nach Wunsch kann die Option "Rotiere um 180°" im PLEXUS-Menü "Einstellungen" "Gerät" eingeschalten werden. Dabei wird die Anzeige auf dem Display um 180° gedreht. Analog dazu wird die Belegung der Bedientasten ebenso verändert und gedreht und somit rotierten Anzeige angepasst.
Page 170: Sd-Karten
MADRIX PLEXUS User Manual / Handbuch SD-Karten 2.2.4 Überblick Der integrierte SD-Kartensteckplatz befindet sich oben am Gerät. Zugang erhält man durch die angebrachte Metallklappe. Unterstützt werden sowohl SD- als auch SDHC-Karten. SDHC-Karten werden empfohlen. Hinweis: Eine SD-Karte mit 2 GB Speicherplatz ist im Lieferumfang enthalten. Diese SD-Karte ist bereits in das Gerät eingesteckt.
Page 171 Der Mechanismus gibt dann die Karte automatisch frei, sobald man loslässt. Die Karte kann im Anschluss mit zwei Fingern entnommen werden. Dateisystem Sollten Sie eine SD-Karte zur Benutzung mit dem MADRIX PLEXUS vorbereiten wollen oder ein SD- Karte komplett bereinigen wollen, so können Sie den Datenträger in Windows formatieren. Hinweis: Beim Formatieren werden alle Daten auf der SD-Karte gelöscht!
Page 172: Erweiterungsanschluss
Spezifikationen: 15-polig, D-Sub, US, weiblich Rufen Sie in MADRIX im Menü "Preferences" "PLEXUS Configuration… " "Extension Ports" auf, um die 10 Ports für die jeweilige PLEXUS-Konfiguration individuell zu konfigurieren. Weitere Informationen finden Sie im Kapitel 6. Schritt: PLEXUS-Konfiguration. Mögliche Einstellungen...
Page 173 Verschiedene Geräte können an diese Ports angeschlossen werden. Ein Port kann entweder als Empfangseinheit funktionieren und somit Signale von externen Geräte empfangen. Gemäß der PLEXUS-Konfiguration kann dann ein Signal eine bestimmte Aktion hervorrufen (z.B. Stop). Oder ein Port kann Signale nach außen an externe Geräte senden, welche dieses Signal wiederum verarbeiten können.
Page 174 MADRIX PLEXUS User Manual / Handbuch Technische Informationen Die folgenden Darstellungen bieten zusätzliche, technische Details zur Benutzung des Erweiterungsanschlusses. Benutzung eines externen, 15-poligen Steckers © 2013 inoage GmbH...
Page 180: Madrix (Software)
MADRIX ist eine professionelle Software zur Steuerung von LEDs. Das PLEXUS bringt die Softwarelizenz für 1024 DMX-Kanäle bereits mit. Die Datenausgabe (die Lizenz) wird aktiviert, sobald das Gerät an einen Computer mit installierter und gestarteter MADRIX-Software angeschlossen wird. Die USB- bzw. Netzwerktreiber müssen zudem in MADRIX aktiviert sein.
Page 181: Aktivieren Der Treiber
Hinweis: Aktivierte USB-Treiber sind zwingende Voraussetzung für den Live-Modus über USB und die Verbindung vom PC zum Gerät über USB. Öffnen Sie bitte das Menü "Preferences" "Options… " in MADRIX. Wählen Sie den Reiter "Devices (USB/PCI)" aus. Aktivieren Sie "MADRIX PLEXUS interfaces".
Page 182 Öffnen Sie bitte das Menü "Preferences" "Options… " in MADRIX. Wählen Sie den Reiter "Devices (Network)" aus. Aktivieren Sie "Enable PLEXUS / LUNA Networking" in dem Bereich "inoage – MADRIX". Bestätigen Sie mit "Apply". Schließen Sie das Fenster mit "OK". © 2013 inoage GmbH...
Page 183: Live-Modus
2.3.2 Überblick Das MADRIX PLEXUS kann als Live-Interface oder als Standalone-Gerät eingesetzt werden. Im Live-Modus können bis 1024 DMX-Kanäle pro Gerät ausgegeben oder empfangen werden. Dabei stehen entweder 2x DMX-OUT, oder 2x DMX-IN, oder 1x DMX-OUT und 1x DMX-IN, oder Art-Net zur Verfügung.
Page 184: Dmx-Ausgabe (Dmx-Out)
DMX-Ausgabe (DMX-OUT) Übersicht Das PLEXUS ermöglicht es, mit Hilfe von MADRIX DMX-Daten zu senden. Hinweis: Das PLEXUS verfügt über zwei 5-polige, weibliche XLR-Stecker. Bitte nutzen Sie entsprechende Adapter, wenn nötig. Anwendung Dieses Kapitel beschreibt, wie DMX512 genutzt werden kann, um Ihren MADRIX-PC mit dem PLEXUS über USB zu verbinden und DMX-Daten auszugeben.
Page 185 MADRIX PLEXUS Handbuch (Deutsch) Verbinden des MADRIX PLEXUS mit dem PC Schließen Sie nun das MADRIX an einen freien USB 2.0-Anschluss Ihres Computers an. Wenn die Installation der Software und des Treibers erfolgreich war, zeigt die Status-LED USB/Power dies an. Weitere Informationen finden Sie dazu im Kapitel Hilfe &...
Page 186 MADRIX PLEXUS User Manual / Handbuch Standardmäßig sind "Enable" sowie "Output" für jeden DMX-Anschluss aktiviert. Stellen Sie bitte sicher, dass beide Optionen aktiviert sind! Ihr MADRIX PLEXUS ist nun zur DMX-Ausgabe vorbereitet. Einstellen des DMX-Universums Im nächsten Schritt muss das DMX-Universum ("Universe") für jeden DMX-Anschluss eingestellt werden.
Page 187 MADRIX PLEXUS Handbuch (Deutsch) Weitere Konfiguration Zusätzlich kann die "Frame Time" ("Zeit der Einzelbilder") in ms für jedes Gerät eingegeben werden. Die FPS (Frames Per Second, Einzelbilder pro Sekunde) werden daraufhin automatisch angepasst. Die Einstellung ist für verschiedene Anwendungsfälle hilfreich. Zum einen könnte beispielsweise eine Einstellung für bestimmte LED-Produkte optimal sein.
Page 188 MADRIX PLEXUS User Manual / Handbuch Aktivieren Sie "Full Frames", wenn das Gerät immer alle 512 Kanäle eines DMX-Universums pro Einzelbild senden soll, selbst wenn weniger Kanäle pro Universum belegt sind. Andernfalls wird die konfigurierte Kanalanzahl gesendet. Bestätigen Sie die Eingabe mit "Apply".
Page 189 Maustaste den Rahmen nach unten. Anzeige von DMX-Daten Ein- und ausgehende DMX-Daten können in den PLEXUS-Menüs "Werkzeuge" "Anzeige DMX1" und "Werkzeuge" "Anzeige DMX2" überprüft werden. Wichtige Hinweise Bitte sichern Sie Ihre MADRIX Setup-Datei im Anschluss an die erfolgreiche Konfiguration. © 2013 inoage GmbH...
Page 190: Dmx-Eingabe (Dmx-In)
Dieses Kapitel beschreibt, wie die DMX-Eingabe (DMX-IN) zur Fernsteuerung der Software MADRIX verwendet werden kann. (Ein XLR-Eingang wird für die Verbindung genutzt.) Wenn Sie mehr über die direkte Fernsteuerung des MADRIX PLEXUS erfahren möchten, finden Sie weitere Informationen im Kapitel Fernsteuerung. MADRIX Installieren Sie bitte zunächst die MADRIX-Software, falls noch nicht geschehen.
Page 191 MADRIX PLEXUS Handbuch (Deutsch) Verbinden des MADRIX PLEXUS mit dem PC Schließen Sie nun das MADRIX an einen freien USB 2.0-Anschluss Ihres Computers an. Wenn die Installation der Software und des Treibers erfolgreich war, zeigt die Status-LED USB/Power dies an. Weitere Informationen finden Sie dazu im Kapitel Hilfe &...
Page 192 MADRIX PLEXUS User Manual / Handbuch Standardmäßig sind "Enable" sowie "Output" für jeden DMX-Anschluss aktiviert. Aktivieren Sie jetzt bitte "Input" für den zu benutzenden XLR-Anschluss (DMX1 und/oder DMX 2). Überprüfen Sie, ob 'Enable und 'Input' aktiviert sind! © 2013 inoage GmbH...
Page 193 Protokolle bereits zur Verfügung. Wählen Sie "User", wenn Sie Ihre eigene, individuelle MIDI-Konfiguration erstellen wollen. Weitere Informationen zu den Protokollen erhalten Sie in MADRIX Help And Manual. Sie können auch "Edit" drücken, um die ausgewählte Konfiguration einzusehen. © 2013 inoage GmbH...
Page 194 Ein- und ausgehende DMX-Daten können in den PLEXUS-Menüs "Werkzeuge" "Anzeige DMX1" und "Werkzeuge" "Anzeige DMX2" überprüft werden. Wichtige Hinweise Bitte sichern Sie Ihre MADRIX Setup-Datei im Anschluss an die erfolgreiche Konfiguration. Weitere Informationen Weitere Informationen (inkl. DMX-Thru) finden Sie in MADRIX Help And Manual. © 2013 inoage GmbH...
Page 195: Art-Net (Ausgabe)
Das Art-Net-Protokoll ist ein weit verbreiteter Standard zur Übertragung von DMX512 über Netzwerk (Ethernet). Anwendung Dieses Kapitel beschreibt, wie Art-Net genutzt werden kann, um Ihren MADRIX-PC mit dem PLEXUS über Netzwerk zu verbinden und DMX-Daten auszugeben. (Ihre LED-Leuchtkörper, LED-Controller, oder LED-Driver werden über die XLR-Ausgänge mit dem PLEXUS verbunden.)
Page 196 MADRIX PLEXUS User Manual / Handbuch Konfiguration der Netzwerkeinstellungen Stellen Sie sicher, dass die Netzwerkeinstellungen des Betriebssystems und des Gerätes korrekt sind! Nutzen Sie zur Konfiguration der Netzwerkeinstellungen das PLEXUS-Menü "Gerät" "Netzwerk". Oder nutzen Sie den PLEXUS Configuration-Dialog. Navigieren Sie in Windows zu den entsprechenden Menüs, um die Netzwerkeinstellungen des Betriebssystems einzustellen.
Page 197 Dieses Menü beinhaltet die Einstellungen bezüglich Art-Net, einem Standardprotokoll zur Übertragung von DMX-Daten über Netzwerk. Art-Net-Universen reichen technisch von 0 bis 255, werden aber in MADRIX und auf dem PLEXUS von 1 bis 256 angezeigt. "Art-Net -> DMX 1" zeigt an, welches Art-Net-Universum dem ersten XLR-Anschluss zur Ausgabe zugewiesen ist (DMX 1).
Page 198 MADRIX PLEXUS User Manual / Handbuch Die Einstellungen können direkt in diesem Menü geändert werden (Wie bearbeitet man Werte?). Die Einstellungen können ebenso im Dialog "PLEXUS Configuration" in MADRIX angepasst werden. Weitere Informationen finden Sie im Kapitel Weitere Konfigurationsmöglichkeiten. Weitere Informationen über die Fernsteuerung über Art-Net Remote erhalten Sie im Kapitel...
Page 199 Reiter "Art-Net". Aktivieren Sie "Art-Net" in der linken, oberen Ecke. Das Auswahlkästchen leuchtet grün, wenn aktiviert. Drücken Sie "Find Auto" damit MADRIX Ihr Gerät automatisch erkennt und findet. Das Gerät wird daraufhin in der Liste angezeigt. © 2013 inoage GmbH...
Page 200 Drücken Sie "Rescan For Devices", wenn Ihr verbundenes Gerät nicht in der Liste erscheint. Für das PLEXUS-Gerät werden bezüglich Art-Net zwei Einträge in der Liste erstellt, einen für jeden DMX-Anschluss. An dieser Stelle sind beide Einträge noch deaktiviert. © 2013 inoage GmbH...
Page 201 MADRIX PLEXUS Handbuch (Deutsch) Aktivieren Sie nun die DMX-Anschlüsse. Wählen Sie dazu einen Eintrag aus und aktivieren Sie "Enable". Bestätigen Sie die Eingabe mit "Apply". Aktivieren Sie "Enable" für beide Anschlüsse nach Bedarf! © 2013 inoage GmbH...
Page 202 MADRIX PLEXUS User Manual / Handbuch Einstellen des DMX-Universums Im nächsten Schritt muss das DMX-Universum ("Universe") für jeden DMX-Anschluss eingestellt werden. Nutzen Sie dazu die zwei Pfeilknöpfe oder tragen Sie per Tastatur einen Wert ein. Bestätigen Sie die Eingabe mit "Apply".
Page 203 MADRIX PLEXUS Handbuch (Deutsch) Weitere Konfiguration Zusätzlich kann die "Frame Time" ("Zeit der Einzelbilder") in ms für jedes Gerät eingegeben werden. Die FPS (Frames Per Second, Einzelbilder pro Sekunde) werden daraufhin automatisch angepasst. Die Einstellung ist für verschiedene Anwendungsfälle hilfreich. Zum einen könnte beispielsweise eine Einstellung für bestimmte LED-Produkte optimal sein.
Page 204 MADRIX PLEXUS User Manual / Handbuch Aktivieren Sie "Full Frames", wenn das Gerät immer alle 512 Kanäle eines DMX-Universums pro Einzelbild senden soll, selbst wenn weniger Kanäle pro Universum belegt sind. Andernfalls wird die konfigurierte Kanalanzahl gesendet. Bestätigen Sie die Eingabe mit "Apply".
Page 205 "Anzeige DMX1" und "Werkzeuge" "Anzeige DMX2" überprüft werden. Wichtige Hinweise Bitte sichern Sie Ihre MADRIX Setup-Datei im Anschluss an die erfolgreiche Konfiguration. Weitere Konfiguration Es können weitere Einstellungen vorgenommen werden. "Edit" im "Device Manager" im Reiter "Art-Net" öffnet ein Fenster mit weiteren Einstellungen.
Page 206 MADRIX PLEXUS User Manual / Handbuch "Send Broadcast" sendet die Daten an alle Adressen im Netzwerk. "Send Direct" sendet Daten nur zur spezifizierten Adresse eines Gerätes. © 2013 inoage GmbH...
Page 207 MADRIX PLEXUS Handbuch (Deutsch) Synchronisation Ein automatischer Synchronisations-Modus ist für Art-Net in MADRIX integriert. Auf diese Weise kann man das Senden von Synchronisationspaketen anschalten (oder ausschalten). Dieser Synchronisations-Modus ist nicht Teil der Art-Net-Spezifikation und muss von Herstellern unterstützt werden. Konsultieren Sie bitte das Handbuch Ihrer Art-Net-Produkte, ob eine solche Unterstützung besteht.
Page 208 MADRIX PLEXUS User Manual / Handbuch Navigieren Sie in MADRIX zu dem Menü "Preferences" "Device Manager" "Art-Net". Aktivieren Sie "Sync". Ein neues Fenster öffnet sich. Wählen Sie nun, ob Sync-Pakete vor den Art-Net-Datenpaketen ("Pre Sync") oder nach den Art-Net-Datenpaketen ("Post Sync") versendet werden sollen.
Page 209: Art-Net-Eingabe (Art-Net Remote)
Dieses Kapitel beschreibt, wie die Art-Net-Eingabe (Art-Net Remote) zur Fernsteuerung der Software MADRIX verwendet werden kann. (Der Ethernet-Eingang wird für die Verbindung genutzt.) Wenn Sie mehr über die direkte Fernsteuerung des MADRIX PLEXUS erfahren möchten, finden Sie weitere Informationen im Kapitel Fernsteuerung. MADRIX Installieren Sie bitte zunächst die MADRIX-Software, falls noch nicht geschehen.
Page 210 MADRIX PLEXUS User Manual / Handbuch Konfiguration der Netzwerkeinstellungen Stellen Sie sicher, dass die Netzwerkeinstellungen des Betriebssystems und des Gerätes korrekt sind! Nutzen Sie zur Konfiguration der Netzwerkeinstellungen das PLEXUS-Menü "Gerät" "Netzwerk". Oder nutzen Sie den PLEXUS Configuration-Dialog. Navigieren Sie in Windows zu den entsprechenden Menüs, um die Netzwerkeinstellungen des Betriebssystems einzustellen.
Page 211 Dieses Menü beinhaltet die Einstellungen bezüglich Art-Net, einem Standardprotokoll zur Übertragung von DMX-Daten über Netzwerk. Art-Net-Universen reichen technisch von 0 bis 255, werden aber in MADRIX und auf dem PLEXUS von 1 bis 256 angezeigt. "Art-Net -> DMX 1" zeigt an, welches Art-Net-Universum dem ersten XLR-Anschluss zur Ausgabe zugewiesen ist (DMX 1).
Page 212 Eingabe (DMX-IN) genutzt und die eingehenden Daten an das Art-Net-Netzwerk gesendet werden sollen. Es wird dementsprechend auch das Art-Net-Universum angegeben, an welches die Daten gesendet werden sollen. Sie können diese Funktion nutzen, um beispielsweise die Software MADRIX fernzusteuern. Eine externe DMX-Einheit würde an das PLEXUS über einen XLR-Eingang angeschlossen (DMX-IN) und die Daten über das Netzwerk an MADRIX übertragen werden (Art-Net...
Page 213 MADRIX PLEXUS Handbuch (Deutsch) Drücken Sie "Edit" und erweiterte Konfigurationsmöglichkeiten stehen zur Verfügung. © 2013 inoage GmbH...
Page 214 MADRIX PLEXUS User Manual / Handbuch "Receive Broadcast" gibt an, dass alle Geräte im Netzwerk Daten an MADRIX senden können und MADRIX diese Daten entgegen nimmt. "Receive Direct" gibt an, dass nur Daten einer bestimmten Netzwerkadresse empfangen werden. Diese wird im Feld "IP" darunter angegeben.
Page 215 MADRIX PLEXUS Handbuch (Deutsch) Drücken Sie nach der Konfiguration "Apply" im Reiter Art-Net. Geräteaktivierung Navigieren Sie in MADRIX zu dem Menü "Preferences" "Device Manager" (oder "F4" auf der Tastatur). Der erste Reiter "DMX Devices" listet alle verbundenen Geräte auf. Drücken Sie "Rescan For Devices".
Page 216 MADRIX PLEXUS User Manual / Handbuch Überprüfen Sie, ob 'Enable und 'Input' aktiviert sind! Ihr MADRIX PLEXUS ist nun zur DMX-Eingabe vorbereitet. © 2013 inoage GmbH...
Page 217 Protokolle bereits zur Verfügung. Wählen Sie "User", wenn Sie Ihre eigene, individuelle MIDI-Konfiguration erstellen wollen. Weitere Informationen zu den Protokollen erhalten Sie in MADRIX Help And Manual. Sie können auch "Edit" drücken, um die ausgewählte Konfiguration einzusehen. © 2013 inoage GmbH...
Page 218 Ein- und ausgehende DMX-Daten können in den PLEXUS-Menüs "Werkzeuge" "Anzeige DMX1" und "Werkzeuge" "Anzeige DMX2" überprüft werden. Wichtige Hinweise Bitte sichern Sie Ihre MADRIX Setup-Datei im Anschluss an die erfolgreiche Konfiguration. In MADRIX wird nur ein ArtNet Remote-Gerät unterstützt. © 2013 inoage GmbH...
Page 219 MADRIX PLEXUS Handbuch (Deutsch) Weitere Informationen Weitere Informationen (inkl. DMX-Thru) finden Sie in MADRIX Help And Manual. © 2013 inoage GmbH...
Page 220: Standalone-Modus
Installation direkt. Im Gegensatz dazu erlaubt es der Standalone-Modus des MADRIX PLEXUS, LED- Installationen ohne einen PC während der Show anzusteuern. Das PLEXUS kann eine eingesteckte SD-Karte nutzen (SD oder SDHC), auf der eine Standalone- Show abgespeichert wird. Zunächst muss eine solche Standalone-Show jedoch erstellt werden.
Page 221 Configuration-Dialog.) 7. Schritt Laden Sie Ihre Standalone-Show auf die SD-Karte hoch. (Nutzen Sie in MADRIX den PLEXUS Configuration-Dialog.) 8. Schritt Aktivieren Sie den Standalone-Modus (die Wiedergabe) auf dem PLEXUS. (Nutzen Sie in MADRIX den PLEXUS Configuration-Dialog.) Weiter zu 1. Schritt...
Page 222: Schritt, 2. Schritt, 3. Schritt
Die Kapitel in MADRIX Help And Manual finden Sie unter "Using The Software" "Matrix Generator" bzw. "Patch". 2. Schritt Das dazugehörige Kapitel in MADRIX Help And Manual finden Sie unter "Using The Software" "Effects". 3. Schritt Das dazugehörige Kapitel in MADRIX Help And Manual finden Sie unter "MADRIX Cue List".
Page 223 MADRIX PLEXUS Handbuch (Deutsch) Übersicht Navigieren Sie in MADRIX zu dem Menü "Window" -> "Recording" (oder "Strg+Alt+R" auf der Tastatur), um den Recording-Dialog aufzurufen. Dateien Dateien, d.h. Aufnahmen, werden in einer großen Liste zentral dargestellt. Die Liste ist leer, wenn noch keine Aufnahmen erstellt wurden.
Page 224 Dateien anzuzeigen. Verwaltung von Dateien und Einträgen in der Liste Ermöglicht die Anzeige von Dateien des Typs MADRIX Record File (*.mrec) aus dem Zielordner in der Liste. Der Knopf leuchtet grün, wenn aktiviert. Deaktivieren Sie den Knopf, um alle Record-Dateien auszublenden.
Page 225 Zeigt die Länge der Aufnahme an. Das Format ist HH:MM:SS:FF (Stunde:Minute:Sekunde:Frame). "KF" Steht für Key Frames. MADRIX optimiert automatisch die Größe der Aufnahmedatei, wenn Einzelbilder identisch sind. Dadurch kann die Gesamtanzahl von Einzelbildern von der aufgenommen Anzahl an Key Frames abweichen. Wird zum Beispiel nur ein Farbwechsel mit zwei Farben verwendet, so kann die Gesamtanzahl 400 betragen.
Page 226 MADRIX PLEXUS User Manual / Handbuch Datei-Informationen Wählen Sie den Reiter "File Information" aus, um detaillierte Angaben zur einer Aufnahmedatei zu erhalten. Wählen Sie zunächst die Datei in der Liste aus. Aufnahme Wählen Sie den Reiter "Recording" aus, um eine neue Aufnahme zu erstellen.
Page 227 Sollte die Rate der Einzelbilder (FPS) zu hoch sein, können visuelle Störungen auf den LEDs auftreten. Für das MADRIX PLEXUS wird eine maximale Rate von 40 FPS empfohlen. Andernfalls, könnten PLEXUS-Geräte Einzelbilder vereinzelt weglassen, um die Zeiteinteilung (Timing) aufrechtzuerhalten sobald alle 512 Kanäle eines Universums voll belegt sind. Werden weniger als 512 Kanäle pro Universum verwendet, ist dieses Verhalten unwahrscheinlicher.
Page 228 Stellen Sie sicher, dass alle Optionen und Einstellungen vor der Aufnahme getätigt wurden (siehe oben). Schritt 1) Beginnen Sie die Aufnahme mit "Start". MADRIX nimmt daraufhin die Hauptausgabe (Main Output) auf. Hinweis: Während der Aufnahme können Speicherplätze (Storage Places), der Cross-Fader, der Master Fader, etc. benutzt werden, um die Aufnahme zu individualisieren.
Page 229 MADRIX PLEXUS Handbuch (Deutsch) Schritt 3) Drücken Sie "Stop", um die Aufnahme zu beenden. Warten Sie bitte, bis MADRIX die Daten verarbeitet hat. Im Anschluss können Sie einen Namen für die Aufnahme vergeben. Schritt 4) Die Aufnahme erscheint in der Liste.
Page 230 Record" im Recording-Dialog. Ein kleines Fenster zeigt die Aufnahme als Vorschau zur Inspektion an. Hinweis: Sollte der Schriftzug !NO MADRIX KEY! in dem Fenster erscheinen, so benutzen Sie MADRIX im Demo-Modus. Dieser Text wird jedoch später nicht in der Aufnahme enthalten sein.
Page 231 MADRIX PLEXUS Handbuch (Deutsch) Nutzen Sie die Bedienelemente zum Editieren. Sie können sich die Aufnahme als Vorschau anzeigen lassen, die Aufnahme kürzen, oder eine Endlosschleife daraus erstellen. Wählen Sie zunächst eine Aufnahmedatei aus. Kürzen Sie die Aufnahme, indem Sie ein neues "In Frame" (Anfang) und ein neues "Out Frame"...
Page 232 Hinweis: Der Anfang der Aufnahme wird um die eingegebene Anzahl an Einzelbilder gekürzt. Eine rote Linie unter dem Schieberegler verdeutlicht dies. Beispiel: Bei Eingabe von 100 erstellt MADRIX einen Übergang und nutzt dabei die ersten und die letzten 100 Einzelbilder. Diese werden im Anschluss ineinander übergeblendet.
Page 233: Schritt: Konvertierung
Navigieren Sie in MADRIX zu dem Menü "Window" -> "Recording" (oder "Strg+Alt+R" auf der Tastatur), um den Recording-Dialog aufzurufen. Wählen Sie zuerst Ihre Aufnahmedatei (MADRIX Record File (*.mrec)) in der Liste aus. Bitte wählen Sie nur eine Datei aus! Wechseln Sie im Anschluss zu dem Reiter "PLEXUS Conversion".
Page 234 Stellen Sie sicher, dass Ihre virtuelle Matrize korrekt eingestellt ist, bevor Sie DXD- Dateien generieren (Patch). Hinweis: Der Reiter "PLEXUS Conversion" berücksichtigt nur die Patch-Einstellungen, jedoch nicht die Einstellungen des Device Managers in MADRIX. Sollte Ihre Live-Ausgabe über den Device Manager einwandfrei funktionieren und dort wurden die DMX-Universen bspw.
Page 235 Geben Sie die Bezeichnung über die Tastatur ein und bestätigen Sie mit Enter. Wählen Sie "No", falls die Ausgabe über den Anschluss deaktiviert werden soll. "Use Master Values" ist eine Option, um die Werte des Master Faders von MADRIX mit in die Konvertierung einzubeziehen, falls dieser während der Aufnahme verwendet wurde. Der Master Fader beeinflusst die Helligkeit der Hauptausgabe in MADRIX.
Page 236 Geräte werden zur Ansteuerung verwendet. PLEXUS Nummer 1 soll DMX-Universum 1 und 2 abspielen, PLEXUS Nummer 2 soll DMX-Universum 3 und 4 abspielen, PLEXUS Nummer 3 soll DMX- Universum 5 und 6 abspielen. Somit müssen 3 Listeneinträge erstellt bzw. der Knopf "Auto"...
Page 237 2) Wie im letzten Kapitel beschrieben, gibt es eine maximal empfohlene Rate der Einzelbilder pro Sekunde (FPS) für das MADRIX PLEXUS. Diese Meldung ist ein Hinweis, dass die Rate der Aufnahmedatei höher ist als 40 FPS. Fahren Sie mit "Yes" fort. Wählen Sie "No", um abzubrechen.
Page 239: Schritt: Plexus-Konfigurationen
"PLEXUS Configuration" (oder "Strg+Alt+P" auf der Tastatur), um den PLEXUS Configuration-Dialog zu öffnen. Es wird empfohlen, die Fenstergröße des PLEXUS Configuration-Dialogs zu maximieren. Der obere Bereich unter der Bezeichnung "Devices" wird zur Konfiguration von PLEXUS-Geräte genutzt. Weitere Informationen finden Sie im Kapitel Weitere Konfigurationsmöglichkeiten.
Page 240 MADRIX PLEXUS User Manual / Handbuch Der untere Bereich ist in zwei Bereiche eingeteilt. Der linke Teil wird zum Verwalten von PLEXUS- Konfigurationen genutzt (Erstellen, Importieren/Exportiere, etc.). Der rechte Teil wird zum Editieren eine PLEXUS-Konfiguration verwendet (Szenen, Zeitgeber, Erweiterungsanschluss, etc.).
Page 241 SD-Karte mit einer Show in das Gerät eingesteckt wurde. "No" gibt an, dass nichts automatisch abgespielt wird. "Last" gibt an, dass das PLEXUS die letzte Wiedergabe fortsetzt. Sie können auch eine bestimmte Szene auswählen. Wählen Sie dazu die genaue Nummer aus ("1", "2", "3", etc).
Page 242 Netzwerkanbindung an. Die Wiedergabe wird verzögert um sicherzustellen, dass alle Slave-Geräte im Netzwerk bereit sind und nach dem Starten zur Verfügung stehen. Editieren von PLEXUS-Konfigurationen Verwenden Sie zum Editieren einer PLEXUS-Konfiguration den rechten, unteren Teil des PLEXUS Configuration-Dialogs. Erstellen Sie zuerst eine neue PLEXUS-Konfiguration, wie oben beschrieben.
Page 243 Szenen basieren auf DXD-Dateien (DMX Data Files (*.dxd)). Szenen sind Teile einer gesamten Show. Alle Szenen zusammen ergeben die gesamte Show. Wählen Sie zuerst eine PLEXUS-Konfiguration zum Editieren aus. Erstellt eine neue Szene. Beim Erstellen einer Szene erscheint ein neues Fenster. Sie werden damit aufgefordert eine DXD- Datei auszuwählen.
Page 244 MADRIX PLEXUS User Manual / Handbuch Wählen Sie eine Datei aus der Liste. Oder importieren Sie eine Datei von der Festplatte mittels "Import". Nutzen Sie den Import, wenn die Liste leer ist. Entfernt eine Szene. Wählen Sie die bestehende Szene zuerst aus.
Page 245 "Soft Loop" Erstellt einen automatischen Übergang. Geben Sie zunächst die Anzahl der Einzelbilder (Frames) ein. MADRIX fügt diese Anzahl an Frames an das Ende der Szene und erstellt einen Übergang zum ersten Einzelbild der Szene. Setzen Sie z. B. eine Rate von 66 FPS und Ihre Aufnahme wurde mit 33 FPS aufgenommen, so ergibt sich ein Übergang von 2 Sekunden.
Page 246 Definiert, ob Port 10 des Erweiterungsanschlusses beim Abspielen der Szene ausgelöst wird. Mögliche Werte sind: "NO" (Nein), "0" (Aus) oder "1" (An). Zeitgeber (Timers) Der Reiter "Timers" ermöglicht die Konfiguration von Zeitgebern (bzw. Ereignissen) für die Standalone-Show. Wählen Sie zuerst eine PLEXUS-Konfiguration zum Editieren aus. © 2013 inoage GmbH...
Page 247 Entfernt einen bestehenden Zeitgeber. Wählen Sie den bestehenden Zeitgeber zuerst aus. Dupliziert einen Zeitgeber. Wählen Sie den bestehenden Zeitgeber zuerst aus. Maximal 1000 Zeitgeber können pro PLEXUS-Konfiguration erstellt werden, um die Leistung sicherzustellen. Editieren Sie die folgenden Spalten gemäß Ihrer Anforderungen.
Page 248 MADRIX PLEXUS User Manual / Handbuch "Type" Definiert, wie oft der Zeitgeber ausgelöst wird. Mögliche Werte sind: "Once", "Cycle", "Daily", "Weekly", "Monthly", "Yearly". "Once" bedeutet einmal. "Cycle" bestimmt ein Zeitintervall, welches mit "Cycle Interval" näher definiert wird. "Daily" bedeutet täglich. "Weekly" bedeutet wöchentlich. "Monthly" bedeutet monatlich.
Page 249 Erweiterungsanschluss Der Reiter "Extension Ports" ermöglicht die Konfiguration der individuellen Ports des Erweiterungsanschlusses. Wählen Sie zuerst eine PLEXUS-Konfiguration zum Editieren aus. Stellt die Standardeinstellungen für ausgewählte Ports wieder her. Jegliche Änderungen werden somit rückgängig gemacht. Editieren Sie die folgenden Spalten gemäß Ihrer Anforderungen.
Page 250 Entfernt eine DXD-Datei aus der PLEXUS-Konfiguration. "#" Zeigt die Indexnummer der Datei an. Der Wert kann nicht geändert werden. "In Use" Zeigt an, wie oft die Datei in der PLEXUS-Konfiguration als Szene verwendet wird. Der Wert kann nicht geändert werden. © 2013 inoage GmbH...
Page 251 MADRIX PLEXUS Handbuch (Deutsch) "File" Zeigt die vollständige Bezeichnung der Datei an. Der Wert kann nicht geändert werden. "Name" Zeigt den Namen der Datei an. Der Wert kann nicht geändert werden. "Duration" Zeigt die Länge der Aufnahme an. Der Wert kann nicht geändert werden.
Page 252: Schritt, 8. Schritt: Hochladen Und Abspielen
Drücken Sie "Scan", um angeschlossene Geräte zu finden. Sie können A) eine Standalone-Show direkt auf eine SD-Karte exportieren Bitte verwenden Sie eine leere, formattierte SD-Karte! 1. Wählen Sie Ihre PLEXUS- Konfiguration aus. 2. Drücken Sie "Export". 3. Wählen Sie Ihr Ziel aus. Oder B) eine Standalone-Show auf die eingesteckte SD-Karte in Ihrem Gerät abspeichern.
Page 253: Tipps
In diesem Kapitel werden Hinweise bezüglich PLEXUS Configuration-Dialog und dem Erstellen von PLEXUS-Konfigurationen und Standalone-Shows gegeben. Eine Standalone-Show kann erstellt werden, ohne dass ein MADRIX PLEXUS an den Computer angeschlossen sein muss. Um eine Standalone-Show hochzuladen, muss entweder eine SD-Karte oder ein Gerät mit eingesteckter SD-Karte angeschlossen sein.
Page 254: Weitere Konfigurationsmöglichkeiten
Tastatur), um den PLEXUS Configuration-Dialog zu öffnen. Es wird empfohlen das Fenster des PLEXUS Configuration-Dialog zu maximieren. Der untere Bereich des PLEXUS Configuration-Dialogs besteht aus zwei Teilen, die für den Standalone-Modus wichtig sind. Die obere Hälfte ist hingegen mit "Devices" beschriftet. Diese obere Hälfte dient zur weitergehenden Konfiguration von PLEXUS-Geräten.
Page 255 Lädt eine PLEXUS-Konfiguration direkt von einem PLEXUS-Gerät auf Ihre Festplatte herunter. Diese Funktion kann also beispielsweise für Sicherungskopien genutzt werden. Lädt die Geräteeinstellungen des MADRIX PLEXUS von einer externen Datei (im *. mpds Format). Nutzen Sie diese Funktion, um die in der nachstehenden Tabelle beschriebenen Einstellungen leicht wieder herzustellen.
Page 256 MADRIX PLEXUS User Manual / Handbuch Speichert die Geräteeinstellungen des MADRIX PLEXUS in eine externe Datei (im *.mpds Format). Nutzen Sie diese Funktion, um die in der nachstehenden Tabelle beschriebenen Einstellungen leicht abzuspeichern. Gleicht die Zeit und das Datum des Gerätes mit der Uhr Ihres Computers an. Der Computer gibt dabei die Zeit vor.
Page 257 1 - 1000%. Der Standardwert ist 100%. Auf dem Gerät steht dazu das Menü "Standalone" "Helligkeit/Tempo" zur Verfügung. "Sync" Definiert, ob PLEXUS-Geräte, die in der gleichen Gruppe sind, untereinander synchronisiert werden (Master-Slave-Synchronization). Auf dem Gerät steht dazu das Menü "Netzwerk" "Synchronisation" zur Verfügung.
Page 258 MADRIX PLEXUS User Manual / Handbuch "Geo Definiert den geografischen Aufenthaltsort des Gerätes, inkl. der Zeitzone. Diese Coordinates Daten werden zur Berechnung der Sonnenauf- und Sonnenuntergangszeiten " benötigt. Auf dem Gerät steht dazu das Menü "Einstellungen" "Standort" zur Verfügung. "SD Card"...
Page 259 MADRIX PLEXUS Handbuch (Deutsch) "Remote Wenn Fernsteuerung über DMX aktiviert ist, kann hier ausgewählt werden, ob die Thru" eingehenden Signale zusätzlich an Art-Net weitergesendet werden sollen (DMX -> Art-Net). Auf dem Gerät steht dazu das Menü "Fernsteuerung" "Fernst.-Optionen" zur Verfügung.
Page 260 MADRIX PLEXUS User Manual / Handbuch "DMX 2 -> Definiert, welches Art-Net-Universum dem zweiten XLR-Anschluss zur Eingabe Art-Net" zugewiesen ist (DMX 2). Auf dem Gerät steht dazu das Menü "Netzwerk" "Art-Net" zur Verfügung. Weitere Informationen finden Sie im Kapitel Art-Net-Eingabe (Art-Net Remote).
Page 261 MADRIX PLEXUS Handbuch (Deutsch) "Invert" Definiert, ob die Farben des Displays von weißem Text und schwarzem Hintergund zu schwarzem Text und weißem Hintergrund invertiert werden oder nicht. Auf dem Gerät steht dazu das Menü "Einstellungen" "LCD-Anzeige" zur Verfügung. "Rotation" Definiert, ob die Anzeige des Gerätes rotiert wird oder nicht.
Page 262 MADRIX PLEXUS User Manual / Handbuch Nutzung Die Synchronisation von Geräten wird genutzt, um Szenen gleichzeitig auf mehreren PLEXUS- Geräten zu schalten. Das heißt, dass die LED-Installation zwar von mehreren Geräten angesteuert wird, jedoch die gleichen Effekte (bzw. ein übergreifender Effekt) zu sehen sind.
Page 263 Navigieren Sie in MADRIX zu dem Menü "Tools" "PLEXUS Configuration" (oder "Strg+Alt+P" auf der Tastatur), um den PLEXUS Configuration-Dialog zu öffnen. Wählen Sie Ihr Gerät in der Liste aus. Ändern Sie die Einstellungen für jedes Gerät. Üben Sie mit Ihrer Computermaus einen Doppel-Klick auf den Eintrag in der Spalte "Sync" aus.
Page 264 MADRIX PLEXUS User Manual / Handbuch 'Off' deaktiviert die Synchronisation für dieses Gerät. 'Master' definiert das PLEXUS als Hauptgerät in der Gruppe, welches die Synchronisation vorgibt (Master). 'Slave' definiert das Gerät als abhängig gesteuertes Gerät, welches sich mit dem "Master" synchronisiert.
Page 265 Master-Gerät diese Einstellungen. Das Master-Gerät kommuniziert die Timer automatisch mit dem Slave-Gerät. Timer können im PLEXUS Configuration-Dialog konfiguriert werden. Wird die "Master-/Slave-Synchronization" verwendet, so werden auch mehrere PLEXUS-Geräte genutzt. Beachten Sie dabei die richtigen Einstellungen beim Aufnehmen (4. Schritt: Aufnahme) und Konvertieren (5.
Page 266 Stellen Sie sicher, dass Master- und Slave-Geräte, die miteinander kommunizieren sollen, auch der selben Gruppe zugewiesen sind! Einstellungen auf dem Gerät Synchronisation Die Synchronisation kann direkt auf dem Gerät eingestellt werden, ohne den PLEXUS Configuration- Dialog zu nutzen. Navigieren Sie auf dem Gerät zu dem PLEXUS-Menü "Netzwerk" "Synchronisation".
Page 267: Fernsteuerung
Sie im Kapitel Erweiterungsanschluss. Direkte Fernsteuerung des Gerätes über DMX oder Art-Net Überblick Sie können DMX- bzw. Art-Net-Daten direkt an das MADRIX PLEXUS senden. Auf diese Weise können Sie bestimmte Befehle verwenden (siehe unten), um das Gerät fernzusteuern. © 2013 inoage GmbH...
Page 268 MADRIX PLEXUS User Manual / Handbuch Das PLEXUS wird auf die eingehenden DMX- oder Art-Net-Signale reagieren und daraufhin bestimmte Funktionen ausführen. Diese Möglichkeiten der Fernsteuerung sind unabhängig zu DMX- Eingabe (DMX-IN) oder Art-Net-Eingabe (Art-Net Remote), welche beide eine Möglichkeit darstellen, die Software MADRIX fernzusteuern. Mit Hilfe der Fernsteuerung über DMX oder Art-Net kann das Gerät direkt kontrolliert werden.
Page 269 MADRIX PLEXUS Handbuch (Deutsch) Die Einstellungen können ebenso im Dialog "PLEXUS Configuration" in MADRIX angepasst werden. Weitere Informationen finden Sie im Kapitel Weitere Konfigurationsmöglichkeiten. Liste aller Befehle Die folgende Liste enthält alle verfügbaren Befehle für die Fernsteuerung und beschreibt ihre Funktion.
Page 270 MADRIX PLEXUS User Manual / Handbuch Aus: < 128 Vorherige wählt die vorrangegangene Szene aus. Szene > 127 Aus: < 128 Wiedergabe startet die Wiedergabe. > 127 Aus: < 128 Pause hält die Wiedergabe an. > 127 Aus: < 128 Wiedergabe startet die Wiedergabe oder hält sie an, je...
Page 271 Helligkeitsgruppen Acht Helligkeitsgruppen sind in der obenstehenden Tabelle aufgeführt. Vier können mit Hilfe von MADRIX aktiv genutzt werden. Dies ist eine Funktion, die hauptsächlich im Zusammenhang mit der Fernsteuerung nutzbar ist. Eine Helligkeitsgruppe beinhaltet alle Farbwerte (0 bis 255) einer einzelnen Farbe. Helligkeitsgruppe 1 regelt den Farbkanal Rot.
Page 272 MADRIX PLEXUS User Manual / Handbuch Beispiel: Sie möchten die Farbe Rot über die Fernsteuerung aus Ihren Effekten entfernen. Mit Hilfe des Befehls 13 (Helligkeitsgruppe 1) können Sie den Farbwert des Rotkanals beispielsweise auf 0 senken. Dadurch wird das Gerät Ihre Effekte weiterhin abspielen und ausgeben, jedoch ohne Rotwerte.
Page 273 MADRIX PLEXUS Handbuch (Deutsch) Wenn Sie die Fernsteuerung benutzen, ändern Sie direkt Einstellungen auf dem Gerät. Diese Einstellungen können dadurch natürlich auch wieder zurückgesetzt werden. Sollte jedoch die direkte Fernsteuerung über DMX oder Art-Net nicht mehr zur Verfügung stehen, so können verschiedene Menüs auf dem Gerät genutzt werden, um die Einstellungen manuell vorzunehmen.
Page 274 MADRIX PLEXUS User Manual / Handbuch "Art-Net -> DMX 1" und "Art-Net -> DMX 2" geben an, ob eingehende Art-Net-Daten zu den jeweiligen XLR-Anschlüssen (DMX 1 und DMX 2) gesendet werden. Auf diese Weise ist es möglich, eingehende Art-Net-Daten zu den beiden XLR-Anschlüssen zwecks Ausgabe zu senden.
Page 275 1. Das PLEXUS und das Gerät zur Fernsteuerung müssen zunächst an ein Netzwerk angeschlossen werden (der Anschluss nur über USB funktioniert in diesem Fall nicht). 2. Öffnen Sie danach einen Browser und tragen Sie die IP-Adresse des PLEXUS ein. Sie kann im PLEXUS-Menü "Einstellungen"...
Page 276 MADRIX PLEXUS User Manual / Handbuch PLEXUS Configuration-Dialog 1. Das PLEXUS und das Gerät zur Fernsteuerung müssen zunächst an ein Netzwerk angeschlossen werden (der Anschluss nur über USB funktioniert in diesem Fall nicht). 2. Navigieren Sie in MADRIX zu dem Menü "Tools"...
Page 277 MADRIX PLEXUS Handbuch (Deutsch) Interaktive Fernsteuerung Die interaktive Darstellung in Ihrem Web-Browser ist im Folgenden dargestellt: Nutzen Sie Ihre Computermaus (Trackball, Touchscreen, oder andere Eingabegeräte), um die Knöpfe , "OK", and "EDIT" anzuklicken. Sie werden wie gehabt zur Navigation und Bearbeitung verwendet.
Page 278: Madrix Plexus (Firmware)
PLEXUS zu erfahren. Firmware-Versionshinweise 2.4.1 Version 1.00.2981 Veröffentlicht zusammen mit: MADRIX 2.13 / July 2011 Setzt PLEXUS-Treiber 6.0.510.5 voraus. Dies ist die erste Firmware-Version des MADRIX PLEXUS. Das Produkt wurde zur Markteinführung mit dieser Version ausgeliefert. Version 1.01.3053 © 2013 inoage GmbH...
Page 279 SD-Karte in das Gerät eingesteckt, so wird die Wiedergabe von der SD-Karte gestoppt, wenn Live-Daten für den Live-Modus vom Gerät empfangen werden. Die Wiedergabe wird fortgesetzt, sobald die Live-Daten nicht mehr empfangen werden und "AutoPlay" in der PLEXUS-Konfiguration eingestellt wurde.
Page 280 (wie z.B. Hoch- und Runterladen von Dateien). Verbesserter Highlight-Modus: Das LCD-Grafikdisplay des ausgewählten Gerätes leuchtet nun auf, wenn "Highlight Device" gerade im Device Manager von MADRIX aktiv ist. Neue Statusmeldungen für das Status-Menü wurden hinzugefügt (z.B. beim Hoch- und Runterladen von Dateien).
Page 281 Invertieren für die LCD-Anzeige aktiviert war. Art-Net-Universen werden nun von 1 bis 256 dargestellt, anstatt von 0 bis 255. Eine Vielzahl an Einstellungen für das Gerätes kann jetzt über den PLEXUS Configuration-Dialog in MADRIX erfolgen, wohingegen diese Einstellungen vorher nur über das Gerät erreichbar waren.
Page 282 Modus versetzt wird. Version 1.06.4260 MADRIX 2.14.2.0 Setzt PLEXUS-Treiber 6.0.0517.0 voraus. Verbesserte und aktualisierte Firmware für PLEXUS-Hardwareversion V1.7. Verbessertes Version-Menü: Zeigt nun die Hardwareversion des Gerätes an ("Typ"). Verbessertes Fernsteuerung-Menü: In der deutschen Übersetzung des Menüs wurde "Remote" durch "Fernst." ersetzt.
Page 283 Beseitigung eines Fehlers: Bei DMX-kontrollierten Helligkeitsgruppen wurden 100% bei einer Angabe von 39% ausgegeben. Beseitigung eines Fehlers: Erhöhung des Timeout-Wertes für die Anzeige des PLEXUS von 3 Sekunden auf 20 Sekunden, wenn die SD-Karte formatiert wird. Beseitigung eines Fehlers: Bei Slave-Geräten wurde das Formattieren der SD-Karte bzw. das Hochladen von Dateien durch die stattfindende Synchronisation mit einem Master-Gerät...
Page 284: Aktualisieren Der Firmware
2) Navigieren Sie in MADRIX zu dem Menü "Tools" "PLEXUS Configuration" (oder "Strg+Alt+P" auf der Tastatur). 3) Wenn das Gerät bereits von MADRIX erkannt wurde, wird eventuell eine Information angezeigt, dass die Firmware nicht mehr aktuell ist. © 2013 inoage GmbH...
Page 285 3) Drücken Sie "Scan" im Fenster "PLEXUS Configuration", wenn das Gerät nicht in der Liste angezeigt wird. 4) Wählen Sie Ihr MADRIX PLEXUS in der Liste aus. Sie können auch mehrere Geräte auswählen. 5) Drücken Sie den Knopf "Firmware". Folgen Sie eventuellen Anweisungen auf dem Bildschirm.
Page 286 Die Hardware des Gerätes kann vom Hersteller im Laufe der Zeit für neue Geräte aktualisiert werden. Bitte beachten Sie dazu folgende Hinweise: Hardwareversion V1.6 ("Model: PLEXUS V1.6") kann problemlos mit Firmware-Version 1.07.4369 oder höher aktualisiert werden. Hardwareversion V1.7 ("Model: PLEXUS V1.7") setzt mindestens Firmware-Version 1.06.4260 oder höher voraus!
Page 287: Madrix Plexus Updater (Zusatzprogramm)
MADRIX PLEXUS Handbuch (Deutsch) MADRIX PLEXUS Updater (Zusatzprogramm) 2.4.3 Überblick Ein separates Programm wird zusammen mit MADRIX für MADRIX PLEXUS bereitgestellt: 'MADRIX PLEXUS Updater'. Nutzung MADRIX PLEXUS Updater ist ein Programm für fortgeschrittene Nutzer. Es sollte nicht ohne Grund verwendet werden! Das Programm wird hauptsächlich genutzt, wenn es unmöglich ist, die MADRIX-Software aus...
Page 288 Aktualisiert die Firmware aller PLEXUS-Geräte, die über USB verbunden sind. Wählen Sie zunächst die korrekte Firmware- Version aus der Liste darüber aus (Beispiel: "PLEXUS 1.0.000 Type V1.0-V1.6 MADRIX 2.13"). Drücken Sie im Anschluss diesen Knopf. Nach der Aktualisierung sollte das Gerät vom Strom getrennt werden, um es neu zu starten.
Page 289 Hardwareversion V1.7 ("Model: PLEXUS V1.7") setzt mindestens Firmware-Version 1.06.4260 oder höher voraus! Wo finde ich MADRIX PLEXUS Updater? MADRIX PLEXUS Updater ist in der Installationsdatei von MADRIX enthalten. Nach dem Installieren von MADRIX steht eine Verknüpfung zum Programm im Windows Start-Menü zur Verfügung: "Start"...
Page 290: Häufig Gestellte Fragen (Faqs)
Brauche ich den MADRIX KEY zusätzlich zum MADRIX® PLEXUS? Nein. Die MADRIX-Softwarelizenz für 1024 DMX-Kanäle ist inbegriffen. Der MADRIX KEY wird für den Betrieb des PLEXUS nicht benötigt. Allerdings kann man die Produkte und ihre Funktionen miteinander kombinieren. Ist es möglich, mehr als ein MADRIX PLEXUS zu verwenden? Ja.
Page 291 Effekten und Abläufen bestehen. Wie kann ich meine LEDs ausschalten (am Ende des Tages z.B.)? Erstellen Sie hierzu eine Szene mit der Farbe Schwarz und lassen Sie das PLEXUS diese Szene zur gegebenen Zeit dann abspielen.
Page 292: Hilfe & Fehlerbehebung
MADRIX PLEXUS User Manual / Handbuch Hilfe & Fehlerbehebung Anzeige der Status-LEDs Die folgenden Tabellen beschreiben die Funktionen der drei Status-LEDs. USB/Strom FARBE STATUS-LED USB/POWER (USB/STROM) USB/Power ist nicht angeschlossen. Au s g e s ch a lte n Das Gerät hat keinen Strom.
Page 293 Rufen Sie in Windows Vista oder Windows 7 "Start" "Systemsteuerung" "System und Sicherheit" (oder nur "System") "Geräte-Manager" auf. Führen Sie unter "Andere Geräte" einen Rechtsklick auf "MADRIX PLEXUS" aus und wählen Sie "Treiber aktualisieren…". Navigieren Sie zu diesem Treiber-Ordner: "C:\Programme (x86)\MADRIX\madrixusbdriver\plexus\windows" Rufen Sie in Windows XP "Start" "Einstellungen"...
Page 294 MADRIX PLEXUS User Manual / Handbuch Hardwareversion V1.6 ("Model: PLEXUS V1.6") kann problemlos mit Firmware-Version 1.07.4369 oder höher aktualisiert werden. Hardwareversion V1.7 ("Model: PLEXUS V1.7") setzt mindestens Firmware-Version 1.06.4260 oder höher voraus! Nutzen Sie bitte keine vorherige Version. Tipps Dieser Abschnitt enthält verschiedene Situationen, die Hilfestellung zur Problembehebung geben sollen.
Page 295 Das PLEXUS wird im Geräte-Manager von Windows angezeigt. Jedoch erkennt MADRIX das Gerät nicht! 1) Überprüfen Sie, ob die USB-Treiber in MADRIX in den "MADRIX Options" aktiviert sind. 2) Aktualisieren Sie den Geräte-Treiber, wie oben beschrieben. Dies könnte nach eine Firmware- Aktualisierung nötig sein.
Page 296 MADRIX PLEXUS User Manual / Handbuch Ein separates Programm wird zusammen mit MADRIX für MADRIX PLEXUS bereit gestellt: 'MADRIX PLEXUS Updater'. Das Programm kann zum Aktualisieren der Firmware sowie zum Zurücksetzen des Gerätes auf seine ursprünglichen Einstellungen genutzt werden. Weitere Informationen finden Sie im Kapitel MADRIX PLEXUS Updater (Zusatzprogramm).
Page 297 3. Schritt: Verbinden Sie USB/Power wieder, während Sie noch immer die drei Tasten drücken und halten. 4. Schritt: Der Bootlader wird nun geladen. 5. Schritt: Die Firmware des PLEXUS kann nun neu aufgespielt werden mit Hilfe des Zusatzprogrammes MADRIX PLEXUS Updater.
Page 298: Impressum & Urheberrecht
USt-IdNr. DE276174128 Telefon +49 351 482 056 30 Fax +49 351 482 056 31 WWW: http://www.madrix.com E-Mail: info@madrix.com Urheberrecht MADRIX ist eine eingetragene Marke von inoage GmbH. Copyright (c) 2001 - 2013 inoage GmbH. Alle Rechte vorbehalten. © 2013 inoage GmbH...
Page 299 MADRIX PLEXUS Handbuch (Deutsch) Änderungen und Irrtümer vorbehalten. Reproduktion, Adaption oder Übersetzungen sind ohne vorherige, schriftliche Erlaubnis nicht gestattet. Dieses Handbuch wurde mit größter Sorgfalt verfasst. inoage GmbH gibt jedoch keine Gewähr hinsichtlich Richtigkeit, Marktfähigkeit oder Eigenschaften des Produkts. Es gibt keinen rechtlichen oder anderen Weg, Anspruch gegenüber inoage GmbH zu erheben.
