Yongnuo YN-E3-RT User Manual

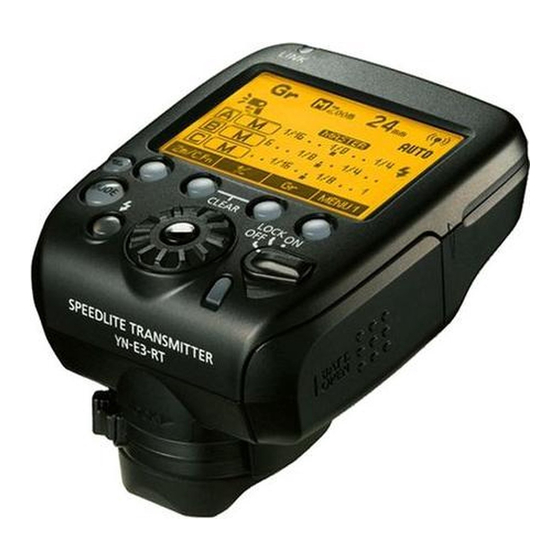

Speedlite transmitter
Hide thumbs
Table of Contents

Advertisement

Quick Links

SPEEDLITE TRANSMITTRT
YN-E3-RT
User Manual
用户手册

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the YN-E3-RT and is the answer not in the manual?

Questions and answers

Related Manuals for Yongnuo YN-E3-RT

Summary of Contents for Yongnuo YN-E3-RT

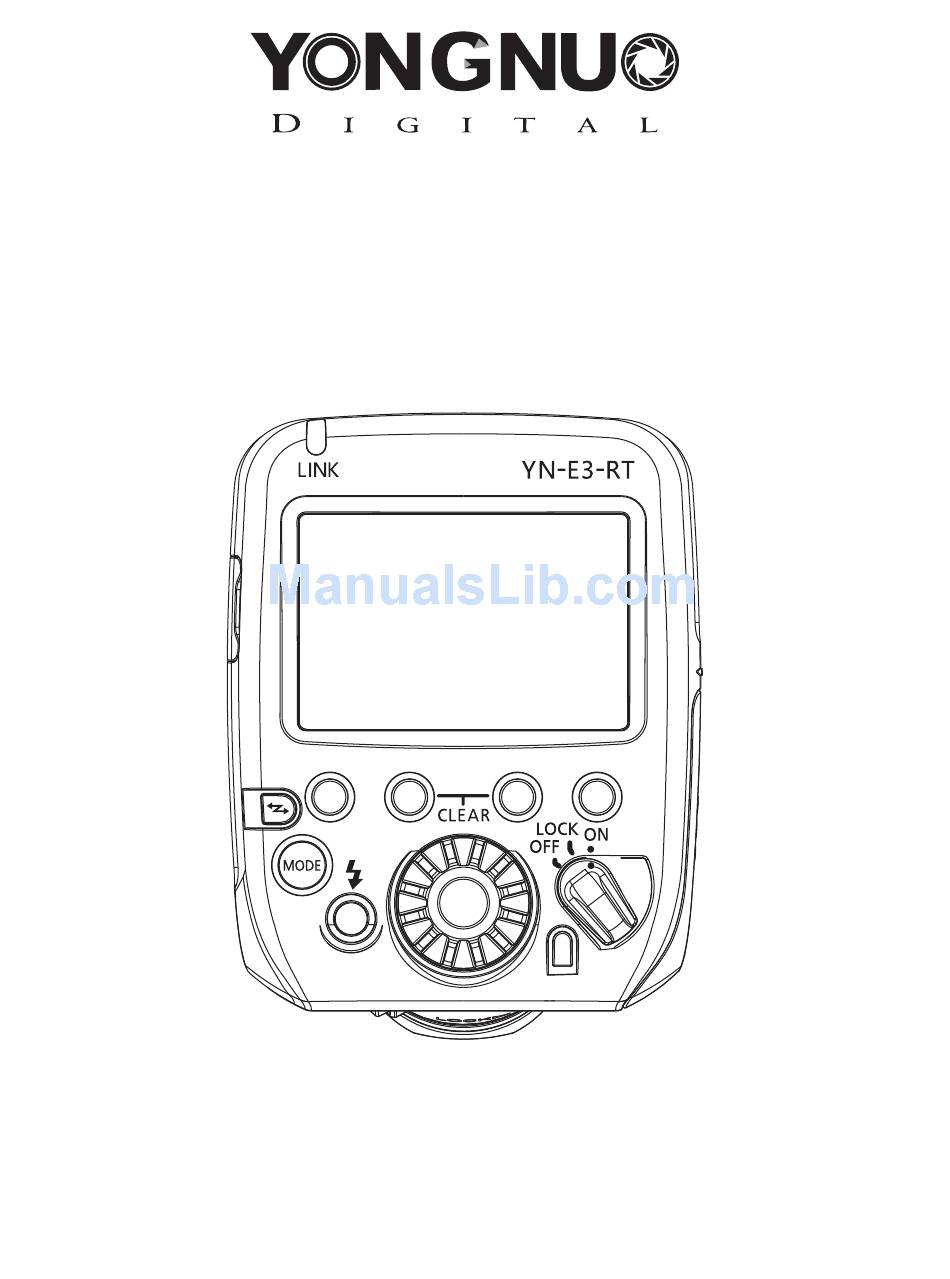

  • Page 1 SPEEDLITE TRANSMITTRT YN-E3-RT User Manual 用户手册...

  • Page 3: Table Of Contents

    Contents Introduction ....1 Nomenclature ....2-4 Preparation Before Use .

  • Page 4: Introduction

    Introduction The YONGNUO Speedlite Transmitter YN-E3-RT is a transmitter for wireless flash shooting. It can control up to 5 groups (15 units) of Speedlites that have a wireless multiple flash shooting function using radio transmission. The transmitter also has dust and water resistance equivalent to EOS-1D series cameras.

  • Page 5: Nomenclature

    Nomenclature ※The protective flim <LINK> can be torn out. Radio transmission Function button 2 confirmation lamp Function button 1 LCD panel Linked shooting button Flash mode button :Charge lamp/ Test flash button Function button3 Select/Set button Function button4 Batter y compartment Select dial cover Mounting foot...
  • Page 6 Nomenclature E-TTL（II） Autoflash FEB sequence Master High-speed sync FEC amount Personal Functions RATIO:Flash ratio Beep ETTL:E-TTL II/E-TTL Radio transmission autoflash wireless shooting Flash exposure Ch：Channel compensation(FEC) AUTO: Channel Firing group automatic setting Flash ratio Custom Flash exposure level Functions Slave flash ready M：Manual Flash Manual flash Manual Flash 2nd...

  • Page 7: Nomenclature

    Nomenclature Multi(stroboscopic) flash MULTI: Multi flash Number of flashes Flash frequency Group firing Gr : Group flash Flash mode Firing group Linked shooting LINKED SHOT: SLAVE Linked shooting SLAVE MASTER MASTER...

  • Page 8: Preparation Before Use

    Preparation Before Use 1.Install two AA/LR6 batteries. 1.Open the cover:Slide the cover down as shown and open the battery compartment cover. 2.Install two AA batteries: Install two AA batteries according to the + and - marks, rechargeable batteries of 1.2V can be used. 3.Close the batter y: Close the batter y Compartment cover and slide it up.
  • Page 9 Preparation Before Use 3.Turning on the Power:Set the power switch to <ON>. The LCD panel illuminates. Ø The charge lamp lights when the Ÿ wireless shooting (slave) is ready. During wireless shooting, press the Ÿ transmitter’s charge lamp (test flash button) to fire a test flash.

  • Page 10: Wireless Flash Shooting

    Wireless Flash Shooting Using a transmitter and a Speedlite compatible with radio transmission wireless shooting makes it easy to shoot with advanced wireless multiple flash lighting, in the same way as normal E-TTL II/E-TTL autoflash shooting. The system is designed so that the settings of the transmitter attached to the camera (master) are automatically reflected on the Speedlite that is wirelessly controlled (slave).

  • Page 11: Wireless Settings

    Wireless Settings To avoid interference, Set the same channel and ID for both the master unit and slave unit. Set a flash that is compatible with radio transmission wireless flash shooting as the slave unit. For the slave unit settings, see the flash’s instruction manual. Setting the Master Unit Transmission Channel / Wireless Radio ID.
  • Page 12 Wireless Settings Ÿ Scanning the Master Unit Transmission Channels to Set You can scan the radio reception status and set the master unit’s transmission channel automatically or manually. When the channel is set to “AUTO”, the channel with the best reception signal is automatically set.

  • Page 13: Ettl:fully Automatic Wireless Flash Shooting

    ETTL:Fully Automatic Wireless Flash Shooting 1.Set the flash as the slave unit A, B or C . The flash will not fire if it is set to D or E. 2.Set the same channel and ID of the master unit and slave unit .(p.8) 3.Position the camera and the flash.(p.7)
  • Page 14 ETTL:Fully Automatic Wireless Flash Shooting Support 1/3-stop increments to set FEC/FEB within ±3. FEC (Flash Exposure Compensation) 1.Press function button 4 to display < >.Press function button 2 < >. < > is displayed and the FEC amount is highlighted. 2.Turn <...
  • Page 15 ETTL:Fully Automatic Wireless Flash Shooting High-speed Sync With the high-speed sync function, the flash can synchronize with all shutter speeds. This is convenient when you want to use aperture-priority AE for fill-flash portraits of a subject. 1.Display < >. Press function button 4 to display <...
  • Page 16 ETTL: Wireless Multiple Flash Shooting with Flash Ratio T h e e x p o s u r e i s c o n t r o l l e d automatically so that the total f l a s h o u t p u t o f f i r i n g g ro u p s results in the standard exposure.

  • Page 17: Modeling Flash

    ETTL: Wireless Multiple Flash Shooting with Flash Ratio Slave Group Control If you need more flash output or wish Firing group A to perform more sophisticated lighting, you can increase the number of slave units. Simply set an additional slave unit to the firing group (A, B or C) whose flash output you want to increase.

  • Page 18: M: Wireless Multiple Flash Shooting With Manual Flash Output

    M: Wireless Multiple Flash Shooting with Manual Flash Output This describes wireless (multiple flash) shooting using manual flash.You can shoot with a different flash output setting for each slave unit(firing group). Set all parameters on the master unit. 1.Set the flash mode to <M>. 2.Set the number of firing groups.
  • Page 19 M:The shutter sync of manual flash setting You can use 1st curtain Sync, high-speed Sync, or 2nd curtain sync in manual flash. 1.Display < >. P r e s s f u n c t i o n b u t t o n 4 t o display<...

  • Page 20: Muli: Stroboscopic Flash

    MULTI: Stroboscopic Flash In stroboscopic flash, set the flash output, number of flashes, and flash frequency (number of flashes per second = Hz). 1 . S e t t h e f l a s h m o d e t o <MULTI>.

  • Page 21: Gr: Shooting With A Different Flash Mode For Each Group

    Gr: Shooting with a Different Flash Mode for Each Group Y o u c a n s h o o t w i t h Ÿ different flash mode set for each firing group, with up to 5groups (A/B/C/D/E). The flash modes that can be Ÿ...
  • Page 22 Gr: Shooting with a Different Flash Mode for Each Group 3.Set the flash mode of each firing group by operating the master unit. Ÿ While < > is displayed, press function button 3 < > and turn < > to select the group. Ÿ...

  • Page 23: Remote Release From A Slave Unit/Linked Shooting

    To shoot with linked shooting, attach a flash that supports radio transmission wireless shooting or the Speedlite Transmitter YN-E3-RT to the camera. Slave unit camera Slave unit camera Transmission distance Approx.

  • Page 24: Linked Shooting

    Linked Shooting 1.Set to linked shooting mode. Ÿ Press the < > button continuously until <LINKSHOT> is displayed on the LCD panel. Linked shooting mode’ s “ Slave unit”is set. Ÿ Press the < > button again to set“Master unit” of the linked shooting mode.

  • Page 25: Transmitter Control From Camera's Menu Screen

    Transmitter Control from Camera’s Menu Screen When using EOS digital cameras released since 2007, you can set flash functions, transmitter functions or Custom Functions from the camera’s menu screen. See the camera’s instruction manual. 1 . S e l e c t [ E x t e r n a l S p e e d l i t e control].
  • Page 26 Transmitter Control from Camera’s Menu Screen E-TTL II flash metering For normal exposures, set it to [Evaluative]. If [Average] is set, the flash exposure will be averaged for the entire scene metered by the camera. Flash exposure compensation may be necessar y depending on the scene.

  • Page 27: C.fn:transmitter Custom Function Settings

    Transmitter Custom Function Settings The displayed contents var y depending on the camera. If C.Fn-20 and 22 are not displayed, set them by operating the transmitter. For the Custom Functions, see pages 26 to 27. 1.Select [Flash C.Fn settings]. Ÿ Select [Flash C.Fn settings] or [External flash C.Fn setting].
  • Page 28 C.Fn: Setting Custom Functions You can customize the transmitter features to suit your shooting preferences with Custom Functions and Personal Functions. 1.Display the Custom Functions screen. Ÿ > Press function button 1< C.Fn T h e C u s t o m F u n c t i o n s s c r e e n i s displayed.
  • Page 29 C.Fn: Setting Custom Functions (Auto power off) C.Fn-01: When the transmitter is not operated for 5 min., the power turns off automatically to save energy. You can disable this function. 0: ON (Enabled) 1: OFF (Disabled) (Modeling flash) C.Fn-02: (Enabled (Depth-of-field preview button)) Press the camera’s depth-of-field preview button to fire the modeling flash.
  • Page 30 C.Fn: Setting Custom Functions (Test firing with autoflash) C.Fn-07: You can change the flash output when firing the test flash in E-TTL II/E-TTL autoflash mode. 0: 1/32 (1/32) 1: 1/1 (Full output) C.Fn-08: （AF-assist beam firing） 0: ON (Enabled) 1: OFF(Disabled)The AF-assist beam is not fired from the speedlite transmitter C.Fn-13: (Flash exposure metering setting)

  • Page 31: Reference

    Reference About the <LINK> Lamp The color of the <LINK> lamp changes depending on the transmission status of the master unit and the slave unit. Color Status Description Action Transmission Green – Not connected Check the channel and ID Master units + slave units = Too many units 16 units or less Blinking...
  • Page 32 (P.24) or speedlite transmitter custom function (P. 25)(C.Fn8). Firmware Update 1.Log in the YONGNUO official website (www.hkyongnuo.com) to download the firmware update software and the latest firmware. 2.Power off, use USB-MINIB cable connect to PC.

  • Page 33: Troubleshooting Guide

    Troubleshooting Guide Power does not turn on. Make sure that the batteries are installed in the correct Ÿ orientation. Insert the mounting foot into the camera’s hot shoe all the Ÿ way, slide the lock lever to the right, and secure the transmitter to the camera .
  • Page 34 Troubleshooting Guide The picture is underexposed or overexposed. Ÿ If there was a highly reflective object (glass window, etc.) in the picture, use FE lock). Ÿ If the subject looks very dark or very bright, set flash exposure compensation. Ÿ When high-speed sync is set, the effective flash range is shorter.

  • Page 35: Specifications

    Specifications Type: On-camera Speedlite transmitter Compatible cameras: EOS type-A camera compatible with E-TTL II/E-TTL autoflash Exposure control system: E-TTL II/E-TTL autoflash, manual f l a s h , s t r o b o s c o p i c f l a s h , a u t o external flash metering* *Only when the flash mode is set to <Gr>...

  • Page 36: Firmware Update

    The functions of this user manual are based on test conditions of our company.Further notice will not be given if the design and specifications change. The YONGNUO logo in this manual includes the registered trademark or trademark of Shenzhen Yongnuo Photography E q u i p m e n t C o .
  • Page 37 目录 前言 ....1 部件名称 ....2-4 使用前准备...

  • Page 38: 目录 前言

    首先感谢您选购永诺产品。 永 诺 闪 光 灯 信 号 发 射 器YN-E3-RT是 无 线 闪 光 拍 摄 用 信 号 发 射 器 。 最 多 可 以 控 制5组 （15个 单 元 ） 具 有 使 用 无 线 电 传 输 进 行...

  • Page 39: 部件名称

    部件名称 无线电传输 ※此处保护薄膜可以撕去。 确认指示灯 功能按钮2 液晶显示屏 功能按钮1 联动拍摄按钮 功能按钮3 闪光模式按钮 功能按钮4 :充电指示灯/ 测试闪光按钮 选择/设置按钮 选择拨盘 电池仓盖 固定座锁定杆 ON：打开电源 LOCK：按钮/拨盘锁 锁定释放按钮 （电源打开） 防尘防水滴适配器 OFF：关闭电源 闪光曝光确认指示灯 端子盖 USB升级接口/ 遥控释放端子 AF辅助对焦灯 固定座 锁定销 电子触点...
  • Page 40 部件名称 E-TTL（II）自动闪光 闪光包围曝光的顺序 闪光包围曝光 主控 高速同步 闪光曝光补偿量 个性化功能 RATIO:闪光光比 提示音 ETTL:E-TTL II/E-TTL 无线电传输 自动闪光 无线拍摄 闪光曝光补偿 Ch：频道 AUTO:频道自动设置 闪光组 闪光光比 自定义功能 闪光曝光水平 从属闪光就绪 M：手动闪光 手动闪光 手动闪光后帘同步 手动闪光闪光输出 显示屏将只显示当前应用的设置。 Ÿ 在功能按钮1至4上方显示的功能根据设置的状态发生变化。 Ÿ 当操作按钮或拨盘时，液晶显示屏点亮。 Ÿ...
  • Page 41 部件名称 频闪闪光 MULTI: 频闪闪光 闪光次数 闪光频率 组闪光 Gr：组闪光 闪光模式 闪光组 联动拍摄 LINKED SHOT 联动拍摄 SLAVE 从属 MASTER 主控...

  • Page 42: 使用前准备

    使用前准备 1.安装两节AA（LR6）电池 1.打 开 电 池 仓:如 图 所 示 向 下 滑 动 并 打 开 电 池仓盖。 2.安 装 电 池:根 据 电 池 仓 正 负 极 方 向 安 装 两 节AA电 池 （ 不 含 ） ， 可 以 使 用 两 节1.2V充 电电池。...
  • Page 43 使用前准备 3.打开电源:将电源开关设为(ON) 液晶显示屏点亮。 Ø 当 无 线 拍 摄 （ 从 属 ） 就 绪 时 ， 充 电 Ÿ 指示灯点亮。 在 无 线 拍 摄 期 间 ， 按 信 号 发 射 器 的 Ÿ 充 电 指 示 灯 （ 测 试 闪 光 按 钮 ） 进 行 测 试闪光。...

  • Page 44: 无线闪光拍摄

    无线闪光拍摄 使用兼容无线电传输无线拍摄的信号发射器和闪光灯,可按照与 普通E-TTL II/E-TTL自动闪光拍摄同样的方法，轻松利用高级 无线多重闪光照明进行拍摄。 本系统设计为安装在相机上的信号发射器（主控）的设置会自 动反映在受无线控制的闪光灯（从属）上。因此，在拍摄期间 不需要操作从属单元。 基本相对位置和操作范围如图所示。然后只要将主控单元设定 为<ETTL>就可以进行无线E-TTL II/E-TTL自动闪光拍摄。 定位和操作范围（示例） SLAVE 从属 主控 MASTER SLAVE 从属 SLAVE 从属 传输距离约100米 Ÿ 开始拍摄前进行测试闪光（第10页）和试拍。 Ÿ 根据从属单元的位置、周围环境和天气状况等，传输距离可 能更短。...

  • Page 45: 无线设置

    无线设置 为避免干扰，为主控单元和从属单元设定相同的频道和ID。 将兼容无线电传输无线闪光拍摄的闪光灯设为从属单元，有关 从属单元设置请参考闪光灯说明书。 设定主控单元传输频道／无线无线电 1.显示< >。 Ÿ 按功能按钮4以显示< >。 2.设定频道。 Ÿ 按功能按钮1< >。 Ÿ 转 动 < >选 择 AUTO或 频 道 1- 15,按< >确定。 3.设置无线电ID。 Ÿ 按功能按钮2< >。 Ÿ 转 动< >选 择 设 定 的 位 置 或 数 字，按<...
  • Page 46 无线设置 Ÿ 扫描要设定的主控单元传输频道 可以扫描无线电接收状态并自动或手动设定主控单元的传输频 道 。 当 频 道 设 为 “AUTO”时 ， 会 自 动 设 定 接 收 信 号 的 频 道 。 当手动设定频道时，可以在参考扫描结果的同时重新设定传输 在设为 “AUTO”期间扫描 进行扫描。 Ÿ 按功能按钮4以显示< >。 Ÿ 按功能按钮3< >。 Ø 频 道 被 重 设 为 信 号 接 收 良 好 的 频 道。...
  • Page 47 使用全自动无线闪光ETTL 1.将闪光灯设为从属单元，将闪光组 设为A、B或C，如果设为D或E，闪 光灯不会闪光。 2.将主控单元和从属单元设置为相同 的频道和ID。(第8页) 3.定位相机和闪光灯。(第7页) 4.按 主 控 单 元 上 的<MODE>按 钮 并 将闪光模式设为<ETTL>。 在 经 由 主 控 单 元 控 制 的 拍 摄 期 Ÿ 间，从属单元自动设为<ETTL>。 检查传输状态和闪光灯是否已就绪。 检查<LINK>指示灯以绿色点亮。 Ÿ 检查主控单元的液晶显示屏上的 Ÿ < >从 属 闪 光 灯 就 绪 图 标 是 否 点 亮。...
  • Page 48 使用全自动无线闪光ETTL 可以在±3档间以1/3档为增量设定闪光曝光补偿或包围曝光。 闪光曝光补偿 1.按功能按钮4以显示< >。按功能按钮2< > 显示 < >并且闪光曝光补偿量被突出显示。 2.转动< >设定闪光曝光补偿量并按下< >。 闪光曝光补 偿量将被设定。 Ÿ 要取消闪光曝光补偿，将补偿量设回到“±0”。 闪光包围曝光 1.按功能按钮4以显示< >, 按功能按钮3< > , 显示 < >并且FEB水平显示被突出显示。 2.转动< >设定FEB水平并按下< >，FEB水平将被设定。 Ÿ 当 与 闪 光 曝 光 补 偿 配 合 使 用 时 ， 根 据 闪 光 曝 光 补 偿 量 进 行 FEB拍摄。...
  • Page 49 使用全自动无线闪光ETTL 高速同步 使用高速同步功能，可以在所有快门速度下同步闪光。高速同 步在想要使用光圈优先自动曝光对人像被摄体进行填充闪光时 较为方便。 1.显示< >。 按功能按钮4以显示< >。 Ÿ 2.显示< >。 Ÿ 按功能按钮2< > 以显示< >。 Ÿ 检查取景器中的< >是否点亮。 FEL：闪光曝光锁 使用FE （闪光曝光）锁，您可以为场景的各个部分锁定正确的 闪光曝光设置。 通过操作相机执行闪光曝光锁。有关操作，请参见相机和闪光 灯的使用说明书。 关于主控单元 可 以 使 用 两 个 或 以 上 主 控 单 元 （ 主 控 单 元 + 从 属 单 元 = 最 多 16个单元）。通过准备多台装有主控单元的相机，可以在保持...
  • Page 50 :使用闪光光比的无线多重闪光拍摄 ETTL 自动控制曝光以使闪光组的总闪光输 出达到标准曝光。 1.设定从属单元的闪光组。 Ÿ 逐一操作和设定从属单元。 2.按主控单元的功能按钮4 以显示 < >。 3.按 功 能 按 钮 2< >并 设 为 <RATIO A:B>或<A:BC>。 4.设定闪光光比。 Ÿ 按功能按钮3< >。 Ÿ 按功能按钮3< >或< >。 A:B + - Ÿ 转动< >设定闪光光比或曝光补 偿并按< >按钮。 Ÿ 按 功 能 按 钮4< >以...
  • Page 51 :使用闪光光比的无线多重闪光拍摄 ETTL 如果需要更大的闪光输出或希望进行 从属组控制 更完善的照明，可以增加从属单元数 闪光组A 量。只需在想要增加闪光输出的闪光 组（A、B或C）中设定更多的从属单 元。可以将从属单元数量增加到最多 合计15个单元。 例如，如果将具有3个从属单元的闪光组设为<A>，3个单元被 作为具有较大闪光输出的单个闪光组A控制。 要 让 三 个 闪 光 组 A、 B和 C同 时 闪 光 ， 设 定 <A:B C>。 在 Ÿ <A:B>设置下，闪光组C不闪光。 如果在闪光组C直接朝向主被摄体的状态下拍摄，可能会导 Ÿ 致曝光过度。 当换算为档数时，闪光光比8:1至1:1至1:8相当于3:1至1:1至 Ÿ 1:3（1/2档增量）。 闪光光比设置的详细说明如下。 Ÿ...

  • Page 52: M:使用手动闪光输出的无线多重闪光拍摄

    M:使用手动闪光输出的无线多重闪光拍摄 本节说明使用手动闪光的无线（多重闪光）拍摄。可以为每个 从属单元（闪光组）设定不同的闪光输出进行拍摄。在主控单 元上设定所有参数。 1. 将闪光模式设为<M>。 2. 设定闪光组数量。 Ÿ 在显示< >期 间，按功能按 钮2< >并设定要闪光的组。 Ÿ 每次按该按钮，设置变化如下： ALL （RATIO OFF）→ A/B （RATIO A:B）→ A/B/C （RATIO A:B:C）。 3. 选择闪光组 Ÿ 按功能按钮3< >，转动 < >并选择想要设定闪光输出的 组。 4.设定闪光输出。 Ÿ 按功能按钮3< >。转动 < >设 定 闪 光 输 出 并 按< >按...
  • Page 53 M:设置手动闪光输出的快门同步闪光拍摄 可以设置手动闪光输出前帘、后帘、高速同步闪光拍摄。 1.显示< >。 按功能按钮4以显示< > Ÿ 2.设定闪光同步 在显示< >期间，按功能按钮 2< >设定闪光同步模式。 每次按该按钮，设置变化如下： Ÿ :高速同步 :后帘同步 (无图标):前帘同步 Ÿ 后帘同步仅可在手动闪光中使用。 Ÿ 使用后帘同步时，无线设置等参数建议使用信号发射器设置。...

  • Page 54: Multi:频闪闪光

    MULTI:使用频闪闪光 在频闪闪光模式下，设定闪光输出、闪光次数和闪光频率（每 秒的闪光次数 = Hz)。 1.将闪光模式设为<MULTI>。 按主控单元上的<MODE>按钮并 Ÿ 设为<MULTI>。 2.设定闪光组和闪光输出。 参 阅 前 一 页 上 的 手 动 闪 光 ， 设 定 Ÿ 闪光组数量和各组的闪光输出。 3.设定闪光频率和闪光次数。 在显示< >期间，执行下列 Ÿ 步骤。 要设定闪光次数，按功能按钮2 Ÿ < >，转动< >并选择< >。 要设定闪光频率，按功能按钮3 Ÿ < >，转动<...

  • Page 55: Gr:为各组设定不同的闪光模式拍摄

    Gr:为各组设定不同的闪光模式拍摄 Ÿ 可 以 为 各 闪 光 组 （ 最 多 自动外部闪光测光 5个 组 （A/B/C/D/E)设 定 不 同的闪光模式进行拍摄。 Ÿ 可以设定的闪光模式为E- TTL II/E-TTL自 动 闪 光 、 手 E-TTL II 动 闪 光 和 自 动 外 部 闪 光 测 手动闪光...
  • Page 56 Gr:为各组设定不同的闪光模式进行拍摄 3.设定闪光模式。 通 过 操 作 主 控 单 元 设 定 各 闪 光 组 Ÿ 的闪光模式。 在显示< >期间，按功能按 Ÿ 钮3< >并转动< >以选择闪光 组。 按 功 能 按 钮 2< >并 从 <E- Ÿ TTL>、 <M>和 <Ext.A>中 选 择 所 选组的闪光模式。...

  • Page 57: 从从属单元进行遥控释放/联动拍摄

    控 释 放 （ 遥 控 拍 摄 ） 。 有 关 操 作 ， 请 参见闪光灯的使用说明书。 联动拍摄* 通过将从属单元相机链接到主控单元相机，从而自动释放从属 单元相机快门的功能。可以对包括主控单元和从属单元在内的 最多16个单元使用联动拍摄进行拍摄。 要使用联动拍摄进行拍摄时，在相机上安装支持无线电传输 Ÿ 无线拍摄的闪光灯或闪光灯信号发射器YN-E3-RT。 从属单元相机 从属单元相机 传输距离约100米 主控单元相机 从属单元相机 从属单元相机 *当使用此功能拍摄时，当使用到2011年为止发售的相机，需 要 “ 快 门 线 LS-MINIB/C3或 LS-MINIB/C1”(另 售 )。 对 于...
  • Page 58 联动拍摄 1.设为联动拍摄模式。 Ÿ 长按< >按钮直到液晶显示屏上显示<LINKED SHOT>, 联动拍摄模式的“从属单元”已设定。 Ÿ 再次按< >按钮设定联动拍摄模式的“主控单元”。 2.设定频道和ID。 3.设定相机的拍摄功能。 4.设定所有信号发射器或闪光灯。 Ÿ 重复步骤1至3并将所有信号发射器或闪光灯在联动拍摄模式 下设为“主控单元”或“从属单元”。 Ÿ 当按< >按钮将一个单元的设置从“从属单元”改变为 “主控单元”时，之前设为“主控单元”的其他设备会自动切 换为“从属单元”。 5.设置从属单元相机。 Ÿ 检查从属单元的<LINK>指示灯以绿色点亮。 6.拍摄照片。 Ÿ 检查主控单元的<LINK>指示灯以绿色点亮并拍摄照片。 Ÿ 与主控单元相机配合释放从属单元相机的快门。 Ÿ 使用联动拍摄进行拍摄后，从属单元的<LINK>指示灯短暂 地以橙色点亮。...

  • Page 59: 从相机的菜单画面进行信号发射器控制

    从相机的菜单画面进行信号发射器控制 当使用2007年以后发售的EOS数码相机时，可以从相机的菜单 画面设定闪光灯功能、信号发射器功能或自定义功能。有关相 机操作，请参见相机的使用说明书。 1.选择［外接闪光灯控制］。 选 择 ［ 外 接 闪 光 灯 控 制 ］ 或 ［ 闪 光 Ÿ 灯控制］。 2.选择［闪光灯功能设置］。 选 择 ［ 闪 光 灯 功 能 设 置 ］ 或 ［ 外 接 Ÿ 闪光灯功能设置］。 画...
  • Page 60 从相机的菜单画面进行信号发射器控制 E-TTL II闪光测光 对于普通曝光，将其设为［评价］。如果设定了［平均］，闪 光曝光将对相机测光的整个场景进行平均测光。 根据场景的不 同，可能需要闪光曝光补偿。此设置面向高级用户。 光圈优先模式下的闪光同步速度 在光圈优先自动曝光（AV）模式下进行无线闪光拍摄时，可以 设定闪光同步速度。 闪光模式 可以从［E-TTL II］、［手动闪光］、［多次闪光］和［个别组 控制］中选择闪光模式以适合所需闪光拍摄。 快门同步 可以从［前帘同步］和［高速同步］中选择闪光灯闪光时机／ 方法。要进行普通无线闪光拍摄，将其设为［前帘同步］。 闪光曝光补偿 可以像设定普通曝光补偿一样设定闪光曝光补偿。可以在±3档 间以1/3档为增量设定闪光曝光补偿量。 闪光包围曝光 可 以 在 自 动 改 变 闪 光 输 出 的 同 时 拍 摄 三 张 照 片 。 以1/3档 为 增 量，可设置的范围最大为±3档。...

  • Page 61: C.fn:信号发射器自定义功能设置

    信号发射器自定义功能设置 根 据 相 机 的 不 同 ， 显 示 的 内 容 有 所 不 同 。 如 果 不 显 示C.Fn- 20和22， 通 过 操 作 信 号 发 射 器 设 定 这 些 项 目 。 有 关 自 定 义 功 能，请参见第26至27页。...
  • Page 62 C.Fn设定自定义功能 可以使用自定义功能按照您的拍摄喜好自定义信号发射器功能。 1.显示自定义功能画面。 按 功 能 按 钮1< >显 示 自 定 义 Ÿ C.Fn 功能画面。 2.选择要设定的项目。 转动< >选择要设定的项目（编 Ÿ 号）。 3.更改设置。 按< >按钮显示设置。转动 Ÿ < >选 择 想 要 的 设 置 并 按< >按 钮。 按 功 能 按 钮4< >以...
  • Page 63 设定自定义功能 C.Fn-01: （自动关闭电源） 当5分钟没有操作信号发射器时，电源自动关闭以节能。可以关 闭此功能。 0：ON （启用） 1：OFF （关闭） C.Fn-02: （造型闪光） 0： （启用（景深预览按钮）） 按相机的景深预览按钮进行造型闪光。 1： （启用（测试闪光按钮）） 按信号发射器的测试闪光按钮进行造型闪光。 2： （启用（两个按钮皆可）） 按相机的景深预览按钮或发射器的测试闪光按钮。 3：OFF （关闭） 关闭造型闪光。 C.Fn-03: (闪光包围曝光自动取消) 可以设定用FEB拍摄三张照片后是否自动取消FEB。 0：ON （启用） 1：OFF （关闭） C.Fn-04: （闪光包围曝光顺序） 可以改变FEB的顺序，0：标准曝光、–：减弱曝光（较暗）和 +：增强曝光（较亮）。 0：0 → – → + 1：– → 0 →+...
  • Page 64 设定自定义功能 C.Fn-07: （用自动闪光测试闪光） 可以改变在E-TTL II/E-TTL自动闪光模式下进行测试闪光时的 闪光输出。 0：1/32 （1/32） 1：1/1 （全输出） C.Fn-08: （自动对焦辅助光闪光） 0：ON( 启用） 1：OFF( 关闭 )信号发射器不发出自动对焦辅助光。 C.Fn-13: （闪光曝光测光设置） 0： （闪光灯按钮和转盘） 1： （仅闪光灯转盘） 可以通过直接转动< >进行闪光曝光补偿，而无需按 < >按钮。 C.Fn-20: (提示音) 可以启用当从属单元完全充电时响起的提示音。 0：OFF （关闭） 1：ON （启用） C.Fn-22: （液晶显示屏照明） 当操作按钮或拨盘时，液晶显示屏点亮。可以改变此照明设置。 0：12sec （照明12秒） 1：OFF （关闭显示屏照明） 2：ON （持续照明）...
  • Page 65 参考 关于<LINK>指示灯 <LINK>指示灯的颜色根据主控单元和从属单元的传输状态发生 变化。 颜色 状态 说明 措施 – 绿色 点亮 传输正常 检查频道和 ID 点亮 未连接 主控单元 + 从属单元 = 红色 单元过多 16个单元或更少 闪烁 错误 关闭电源后重新打开 Ÿ 如 果 主 控 单 元 和 从 属 单 元 的 传 输 频 道 不 同 ， 从 属 单 元 不 闪 光。将两者设为相同的号码或均设为“AUTO”。...
  • Page 66 参考 辅助对焦灯 当光线不足以自动对焦时会启动信 号发射器的辅助对焦灯功能。 Ÿ 需使用相机镜头自动对焦模式，对焦模式设置为单次AF。 Ÿ 可在相机菜单自定义功能（第24页）或信号发射器自定义功 能（第25页）中设置辅助对焦功能启用或禁用(C.Fn8)。 固件升级 1.登录永诺官方网站(www.hkyongnuo.com)下载固件升级程 序及最新固件。 2.关闭电源，使用USB-MINIB连接线与PC进行连接。 3.按住<MODE>按钮的同时将电源开关设置在<ON>开机，屏 幕显示进入固件升级界面。 4.按照软件上的提示完成固件升级操作。...

  • Page 67: 故障排除

    故障排除 无法打开电源。 确保以正确的方向安装电池。 Ÿ 将固定座完全插入相机的热靴插座，将锁定杆滑动到右侧并 Ÿ 将信号发射器固定在相机上。 如果信号发射器和相机的电子触点变脏，请清洁触点。 Ÿ 当无线拍摄（从属）就绪时，充电指示灯点亮。 Ÿ 电源自动关闭。 信号发射器的自动关闭电源功能已激活。半按下快门按钮或 Ÿ 按测试闪光按钮。 从属单元不闪光。 检查从属单元是否支持无线电传输无线闪光拍摄。 Ÿ 将从属单元设为< >< > 。 Ÿ 将主控单元和从属单元的传输频道和无线无线电ID设为相同 Ÿ 的号码。 检查从属单元位于主控单元的传输范围内。 Ÿ 无法使用辅助对焦灯 检查自定义功能C.Fn08是否设置为关闭。 Ÿ 固件升级失败或屏幕一直显示固件升级界面 断开连接，重启设备再重新尝试固件升级。 Ÿ 开机时屏幕显示“ERROR:2001” 重新尝试固件升级。 Ÿ...
  • Page 68 故障排除 照片曝光不足或过度。 如果照片中有反光强烈的物体（玻璃窗等），请使用闪光曝 Ÿ 光锁。 如果被摄体显得太暗或太亮，请设定闪光曝光补偿。 Ÿ 当设定了高速同步时，有效闪光范围较短。将从属单元放在 Ÿ 靠近被摄体的位置。 当使用具有三个闪光组A、B和C的自动闪光拍摄时，不要在 Ÿ 闪光组C朝向主被摄体的状态下闪光。 当为各个闪光组使用不同的闪光模式设置拍摄时，不要在设 Ÿ 为<ETTL>或<Ext.A>的多个闪光组朝向主被摄体的状态下闪 光。 照片非常模糊。 当拍摄模式设为<Av>并且场景较暗时，自动启用慢速同步 Ÿ （快门速度变慢）。使用三脚架或将拍摄模式设为<P>或全自 动 模 式 。 请 注 意 ， 还 可 以 在 ［ 光 圈 优 先 模 式 下 的 闪 光 同 步 速 度］中设定同步速度。...
  • Page 69 规格参数 类型： 机载闪光灯信号发射器 兼容相机： 兼容E-TTL II/E-TTL自动闪光的A型EOS相机 曝光控制系统： E-TTL II/E-TTL自动闪光、手动闪光、频闪闪 光、自动外部闪光测光* *只在闪光模式设为<Gr>时 频率： 2405 - 2475 MHz 调制系统： 主调制：OQPSK，二次调制：DS-SS 频道： 自动，频道1 - 15 无线无线电ID： 0000 - 9999 从属单元控制： 最多5组（A/B/C/D/E），最多15个单元 传输距离： 约100米 闪光光比控制： 1:8 - 1:1 - 8:1，1/2档增量 闪光曝光补偿： 以1/3档为增量±3档 闪光包围曝光： 以1/3档为增量±3档（当与闪光曝光补 偿 配 合 使用时）...
  • Page 70 规格参数 造型闪光： 使用相机的景深预视按钮进行闪光 联动拍摄： 具备 自定义功能： 辅助对焦灯功能： 具备 USB固件升级： 具备 电源： 2节5号（AA/LR6)碱性电池或镍氢（Ni- MH)电池 无线闪光拍摄时间： 连 续 约10小 时(使 用5号(AA/LR6)碱 性 电 池) 节电： 5分钟无操作后电源关闭 尺寸： 约67.7 (宽)x 66.7 (高)x 81.3 (深）毫米 重量： 约110克（仅信号发射器，不包括电池） 本手册中的功能是依据本公司的测试条件获得。设计和规格如 有变更，恕不另行通知。 本手册中的永诺(YONGNUO)徽标是深圳市永诺摄影器材股份 有限公司在中国或/和其他国家(地区)的注册商标。其他所有商 标均为其各自所有者拥有。...
  • Page 72 V1.0...
