Marmitek X-10 Quick Manual

Marmitek X-10
Signaalversterker
type SVX10
PROG.
SVX
10
N
L
Inbouw/montage
Max. aandraaikoppel
PROG.
SVX
10
N L
M = max. 0,5 Nm
PROG.
SVX
10
N
L

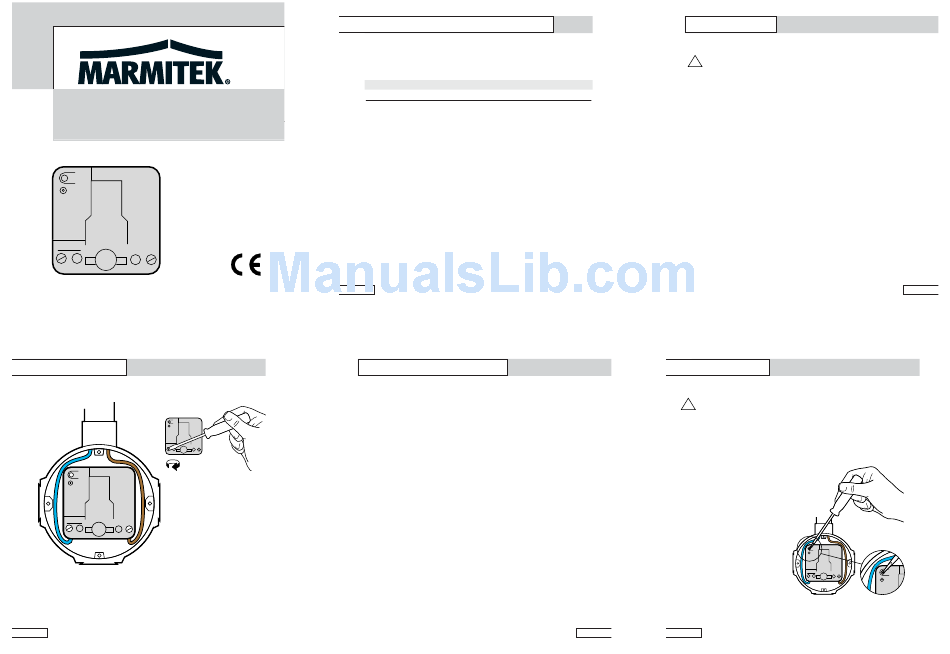

Figuur 1. Aansluiten en plaatsen van de module.
4
Marmitek X-10
Signaalversterker type SVX10
Inbouwmodule om Marmitek X-10 signalen enkelfasig te
versterken
Technische gegevens
Voedingsspanning 230 V, 50 Hz
Functies
• Kan toegepast worden in installaties, waar de Marmitek X-10
signaalniveaus te laag zijn en apparaatfilters geen afdoende
oplossing bieden.
• Versterkt Marmitek X-10 signalen tot de maximale waarde.
• Standaard versterkt de signaalversterker alle lettercodes.
• Kan ingesteld worden om slechts één of meerdere
geselecteerde lettercodes te versterken.
• Kan worden toegepast in combinatie met een fase-koppelaar.
Werking
In de bedrijfsmode brandt de LED continu. Tijdens het ontvangen
en versterken van Marmitek X-10 signalen knippert de LED.
De SVX10 werkt alleen indien het oorspronkelijke signaalniveau
in de meter kast minimaal 50 mV bedraagt.
2
Programmeren van de opties
De SVX10 is na montage gebruiksklaar, zonder de module te
programmeren. De SVX10 versterkt standaard alle lettercodes.
In uitzonderlijke situaties kan het wenselijk zijn om slechts
individuele lettercodes te versterken. Hiervoor dient de SVX10
geprogrammeerd te worden. De te volgen stappen voor het
programmeren van de module staan hieronder beschreven.
Programmeerprocedure voor versterken van bepaalde lettercodes:
• Zet de SVX10 in de programmeerstand
• Verzend de gewenste lettercode inclusief een willekeurige
cijfercode 2x met behulp van een PMIX35, HCB, PUX of
afstandsbediening.
De LED knippert één maal.
• Programmeer eventueel de overige gewenste lettercodes op
dezelfde wijze.
• Verlaat de programmeermode.
Resetten van de SVX10 voor het versterken van alle lettercodes:
• Zet de SVX10 in de programmeerstand
• Verzend All Lights On 2x. De LED knippert zeven maal.
• Verlaat de programmeermode.
Indien de LED twee maal knippert betekent dit dat de
gepro gram meerde lettercode al eerder is geprogrammeerd.
Indien de LED tien maal knippert betekent dit dat er 15 lettercodes
zijn geprogrammeerd.
Inbouw/montage
Eerst de spanning uitschakelen voordat u met de
!
montage begint.
• De signaalversterker dient te allen tijde in een inbouwdoos
of lasdoos ingebouwd te worden op plaatsen waar een
versterking van het signaal wenselijk is. De signaalversterker
dient beveiligd te zijn door een 16 A installatieautomaat of
patroon.
• Monteer de fase- en nuldraad aan de aansluitpunten van de
signaalversterker, zie figuur 1.
Programmeren
Eerst de spanning inschakelen voordat u gaat
!
programmeren. Vermijdt het aanraken van
stroomvoerende delen!
Activeren programmeermode
Om de signaalversterker te kunnen programmeren, moet deze
als volgt in de programmeermode worden gebracht:
• Druk het programmeerknopje minimaal
drie seconden in, zie figuur 2, waarna
de rode LED uit gaat.
Indien binnen 60 sec. geen
instelcommando ontvangen wordt,
gaat de module automatisch weer
uit de programmeermode
Verlaat de programmeermode
• Druk éénmaal kort op het
programmeerknopje, of
wacht 60 seconden
waardoor de
programmeerstand
automatisch wordt
opgeheven.
5 6
3
PROG.
SVX
10
N
L
PROG.
Figuur 2. Activeren en opheffen van
de programmeermode.
