Summary of Contents for Sven HT-435

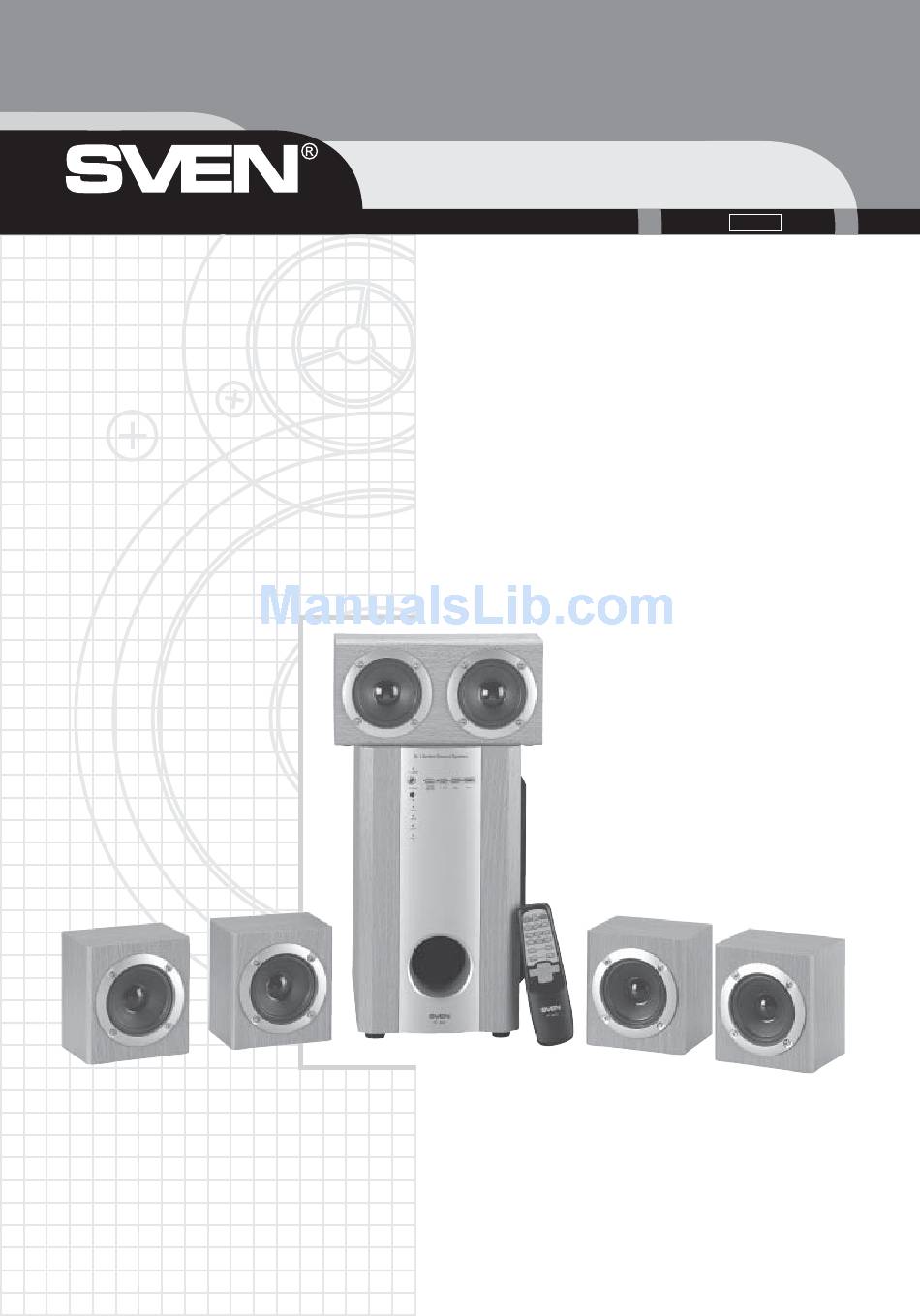

- Page 1 SVEN HT-435 ÈÍÑÒÐÓÊÖÈÿ ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ Ðóñ Активная 5.1 акустическая система для домашнего кинотеатра Перед эксплуатацией системы внимательно ознакомьтесь с настоящей инструкцией и сохраните ее на весь период использования.
- Page 2 Благодарим Вас за покупку акустической системы (АС) торговой марки SVEN! АВТОРСКОЕ ПРАВО © Sven Company Ltd, 2008 г. Версия 1.0 (V 1.0) Данная инструкция и содержащаяся в ней информация защищены авторским правом. Все права защищены. ТОРГОВЫЕ МАРКИ Все торговые марки являются собственностью их законных владельцев.
-
Page 3: Table Of Contents
Ðóñ SVEN HT-435 ОГЛАВЛЕНИЕ 1. МЕРЫ БЕЗОПАСНОСТИ ..........................4 2. КОМПЛЕКТАЦИЯ ............................4 3. ОСОБЕННОСТИ АС ............................4 4. ПЕРЕДНЯЯ ПАНЕЛЬ ............................4 5. ЗАДНЯЯ ПАНЕЛЬ ............................5 6. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ...................... 5 7. РАСПОЛОЖЕНИЕ КОЛОНОК ........................... 6 8. ПОДКЛЮЧЕНИЕ АС ............................6 9. -
Page 4: Меры Безопасности
ÈÍÑÒÐÓÊÖÈÿ ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ 1. МЕРЫ БЕЗОПАСНОСТИ • Не допускайте замыканий проводов (в том числе и «заземленных») колонок между собой, на радиатор усилителя и на землю, т. к. это выводит из строя выходные каскады. • Не устанавливайте АС рядом с мощными музыкальными инструментами и/или микрофонами. •... -
Page 5: Задняя Панель
Ðóñ SVEN HT-435 5. ЗАДНЯЯ ПАНЕЛЬ AUX(L/R): стереовход AUX (левый/правый) для подключения ПК, CD/MP3-проигрывателей, магнитофонов и т. д. INPUT (5.1CH): входные разъемы для подключения выходного декодированного 5.1-сигнала DVD-проигрывателя или звуковой 5.1-карты ПК: • FL/FR: входы для фронтальных левого/правого каналов • CEN: вход центрального канала... -
Page 6: Расположение Колонок
ÈÍÑÒÐÓÊÖÈÿ ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ Установка элементов питания Перед использованием ПДУ вставьте 2 элемента питания 1,5 В типа AAA. • Снимите крышку батарейного отсека. • Вставьте 2 элемента питания, соблюдая полярность. • Закройте крышку. Примечания: • Если ПДУ не работает, проверьте наличие элементов питания... -
Page 7: Работа Системы
Ðóñ SVEN HT-435 Соединение сабвуфера с источниками звука • Стереовход AUX для подключения ПК, CD/MP3 стереопроигрывателей, магнитофонов и т. д. • 5.1-канальный вход: входные разъемы для подключения выходного декодированного 5.1-сигнала DVD- проигрывателя или звуковой 5.1-карты ПК. К ПК, СD, MP3-проигрывателю и т. д. -
Page 8: Технические Характеристики
Масса, кг 8,75 Примечания: 1). Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий. 2). Продукция торговой марки SVEN постоянно совершенствуется. По этой причине технические характеристики могут быть изменены без предварительного уведомления. Срок службы — 5 лет. - Page 9 SVEN HT-435 5.1 Home Theatre sound system Please read the following instructions carefully before connecting, operating or adjusting this product. Besides that, please keep this manual in a convenient place for future reference.
- Page 10 LIMITATION OF REMEDIES Sven entire liability and your exclusive remedy shall be replacement of the media if you have met the conditions as described in«Limited Warranty». In no event will Sven Corporation be liable to you for any damages arising out of your maintenance of this system.
-
Page 11: Important Safety Instructions
SVEN HT-435 1. IMPORTANT SAFETY INSTRUCTIONS • Do not allow AS wire connecting (including grounded ones), AS wire and amplifier package connecting, AS wire connecting to ground, as this may cause amplifier output stages damage. • Never push objects of any kind into this system. -
Page 12: Description Of The Front Panel
USER’S MANUAL 5. DESCRIPTION OF THE REAL PANEL OF THE SUBWOOFER AUX(L/R) To receive the signal from PC, CD, MP3, Tape player, etc. INPUT (5.1CH): • FL/FR: Front Left/Right channel input connectors of the system • CEN: Center channel input connector •... -
Page 13: Placement Of The Speakers
SVEN HT-435 Battery installation Before using the remote controller, please insert correct type of batteries into the battery compartment. The remote controller uses 2x1.5V/AAA batteries. • Please insert the batteries as indicated below. Remove the battery compartment cover. • Insert 2 batteries as per the polarities marked inside the battery compartment. -
Page 14: Operation
USER’S MANUAL Connections of the subwoofer and the audio source 1.To PC, CD, MP3, Tape Player or any audio device offering a LINE-OUT audio connection. 2. To DVD To PC, CD, MP3, Tape player, etc To DVD 9. OPERATION Press down the tip of the POWER rocker switch with a white «I» on the back of the subwoofer to turn on the system. The system is then set in MUTE mode and the indicator light on the POWER knob on the front panel will turn red. -
Page 15: Specifications
SVEN HT-435 10. SPECIFICATIONS Parameter, unit Value Output power, W (RMS) 110 (total) subwoofer front, rear 4 x 15 center Speaker unit, mm/inch subwoofer 165/6,5 front, rear Full range 76/3 center Full range 2 x 76/3 Magnetic shielding Yes (front and center satellites) - Page 16 Made in China. Produced under the control of Oy Sven Scandinavia Ltd., 15, Kotolahdentie, KOTKA, Finland, 48310. E-mail: info@sven.fi, www.sven.fi Сделано в Китае. Служба потребителей: +7 (495) 22-33-44-5, e-mail: info@sven.ru, www.sven.ru Импортер в России: ООО «СКАНДИТРЕЛ», 111024, РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1.
