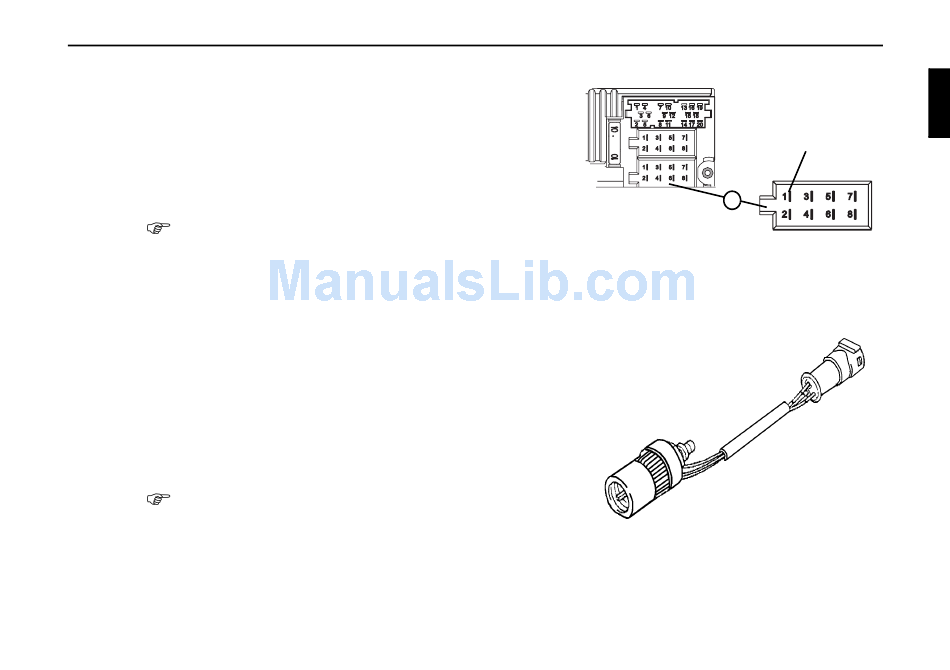

Mechanischer Tachometer mit eingebautem Geschwindigkeitsgeber in der Tachowelle
• Signal vom Geschwindigkeitsgeber abnehmen, verlängern und mit
Kammer A Pin 1 verbinden
• Mindestanforderung an das Signal:
0 Hz - 4 kHz/Rechtecksignal (kein induktiver Geber)
Low - Pegel < 1,5 V, High - Pegel 5 V - 16 V
Sollten Sie den genauen Einbauort/Lage des Geschwindig-
keitsgebers nicht kennen, informieren Sie sich bitte bei Ih-
rem KFZ - Hersteller.
Mechanischer Tachometer ohne Geschwindigkeitsgeber in der Tachowelle
Es muss ein Geschwindigkeitsgeber in die Tachowelle eingebaut wer-
den, der ein geschwindigkeitsabhängiges digitales Signal erzeugt.
Es kann der VDO-Adapter 2152.30300000 oder ein Fahrzeugspezifi-
scher Adapter, der die Mindestanforderungen erfüllt, verwendet wer-
den. Der VDO Geschwindigkeitsgeber ist geeignet zum direkten
Einbau am Getriebe (weitere Einbauteile nicht notwendig) oder in die
Tachowelle (in Verbindung mit weiteren Universaleinbauteilen).
Durch das Lösen der verplombten Tachowelle erlischt der
Anspruch auf eine korrekte Anzeige. Unsachgemäßer Ein-
bau führt zu Fehlfunktionen des Navigation-Systems oder
des Tachometers.
Irrtum und technische Änderungen vorbehalten
Einbau/Anschleßanleitung
7
GAL Signal
A
