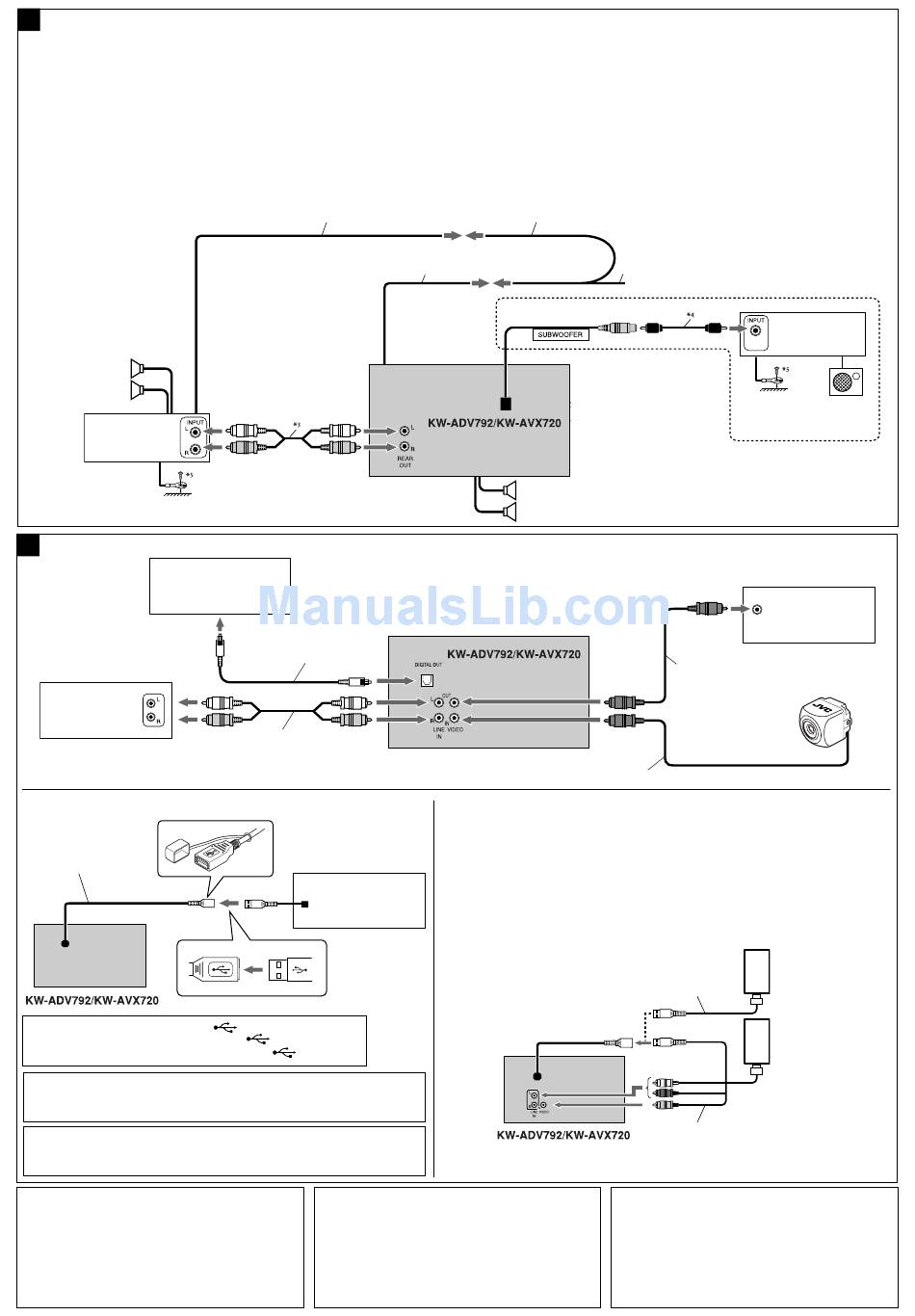

Connecting the external amplifier and/or subwoofer / Conexión del amplificador y/o subwoofer exterior / Connexion d'amplificateurs
extérieurs et/ou d'un caisson de grave
You can connect an amplifier to upgrade your car stereo system.
• Connect the remote lead (blue with white stripe) to the remote
lead of the other equipment so that it can be controlled through
this unit.
• For amplifier only:
– Disconnect the speakers from this unit, connect them to
the amplifier. Leave the speaker leads of this unit unused.
– You can switch off the built-in amplifier and send the audio
signals only to the external amplifier(s) to get clear sounds and
to prevent internal heat built-up inside the unit. See page 20 of
the INSTRUCTIONS (separate volume).
Rear speakers
Altavoces traseros
Enceintes arrière
JVC Amplifier
Amplificador de JVC
JVC Amplificateur
D
Connecting the external components / Conexión de otros componentes externos / Connexion des appareils extérieurs
AV amplifier or decoder
Amplificador o decodificador AV
Amplificateur AV ou décodeur
External component
Componente exterior
Appareil extérieur
USB devices / Dispositivos USB / Périphériques USB
USB cable, approx. 1.2 m (4 feet)
Cable USB, aprox. 1,2 m (4 pie)
Câble USB, environ 1,2 m (4 pieds)
You cannot connect a computer to the USB (
No se puede conectar un ordenador al terminal USB (
Vous ne pouvez pas connecter un ordinateur à la prise USB (
iPod is a trademark of Apple Inc., registered in the U.S. and other countries.
iPod es una marca comercial de Apple Inc., registrada en los EE.UU. y otros países.
iPod est une marque de commerce d'Apple Inc., enregistrée aux États-Unis et dans les autres pays.
iPhone is a trademark of Apple Inc.
iPhone es una marca comercial de Apple Inc.
iPhone est une marque de commerce de Apple Inc.
*
2
Not supplied for this unit.
*
3
Signal cord (not supplied for this unit).
*
4
Audio cord (not supplied for this unit).
*
5
Firmly attach the ground wire to the metallic body or to the chassis of
the car—to the place uncoated with paint (if coated with paint, remove
the paint before attaching the wire). Failure to do so may cause damage
to the unit.
*
6
When using the cable, make sure <iPod (Off)> is selected for
<AV Input> (see page 17 of the INSTRUCTIONS).
Usted podrá conectar un amplificador para mejorar el sistema estéreo
de su automóvil.
• Conecte el conductor remoto (azul con rayas blancas) al conductor
remoto del otro equipo para poderlo controlar a través de esta unidad.
• Sólo para el amplificador:
– Desconecte los altavoces de esta unidad y conéctelos al
amplificador. Los cables de los altavoces de esta unidad
quedan sin usar.
– Podrá desconectar el amplificador incorporado y enviar las
señales de audio solamente al(los) amplificador(es) externo(s) para
obtener sonidos nítidos y evitar que se caliente el interior de la
unidad. Consulte la página 20 del MANUAL DE INSTRUCCIONES
(volumen separado).
*
2
*
2 /
Remote lead
/ Cable remoto
Fil d'alimentation à distance
Remote lead (blue with white stripe)
Cable remoto (Azul con rayas blancas)
Fil d'alimentation à distance (bleu avec bande blanche)
Digital optical cable
*
2
*
Cable óptico digital
2
*
2
Câble optique numérique
*
3
USB device
Dispositivo USB
Périphérique USB
) terminal of the unit.
) de la unidad.
) de l'appareil.
*
2
No suministrado con esta unidad.
*
3
Cable de señal (no suministrado con esta unidad).
*
4
Cable de audio (no suministrado con esta unidad).
*
5
Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a
un lugar no cubierto con pintura (si está cubierto con pintura, quítela
antes de fijar el cable). De lo contrario, se podrían producir daños en la
unidad.
*
6
Cuando utilice el cable, asegúrese de haber seleccionado
<iPod (Off)> para <AV Input> (consulte la página 17 del MANUAL DE
INSTRUCCIONES).
Vous pouvez connecter un amplificateur pour améliorer votre
système autoradio.
• Connectez le fil de commande à distance (bleu avec bande blanche)
• Pour l'amplificateur seulement:
*
2
*
2
*
2
Y-connector
/ Conector en Y
/ Connecteur Y
Front speakers
Altavoces delanteros
Enceintes avant
Video cord
Cable de video
Cordon vidéo
Connecting the iPod/iPhone to the USB terminal / Conectar el iPod/iPhone
al termina USB / Connexion du iPod/iPhone à la prise USB
You can connect the iPod/iPhone to the USB terminal using the following cables:
• To listen to the music: USB 2.0 cable (supplied for the iPod/iPhone)
• To watch the video: USB Audio and Video cable for iPod/iPhone—KS-U30 (not supplied) *
Puede conectar el iPod/iPhone al terminal USB utilizado los siguientes cables:
• Para escuchar la música: Cable USB 2.0 (suministrado con el iPod/iPhone)
• Para ver vídeo: Cable USB audio y video para iPod/iPhone—KS-U30 (no suministrado) *
Vous pouvez connecter le iPod/iPhone à la prise USB en utilisant les câbles suivants:
• Pour écouter la musique: Câble USB 2.0 (fourni pour le iPod/iPhone)
• Pour regarder une séquence vidéo: Câble USB Audio et Vidéo pour iPod/iPhone—KS-U30 (non fourni) *
5
au fil de commande à distance de l'autre appareil de façon qu'il
puisse être commandé via cet appareil.
– Déconnectez les enceintes de cet appareil et connectez-
les à l'amplificateur. Laissez les fils d'enceintes de cet
appareil inutilisés.
– Vous pouvez mettre hors service l'amplificateur intégré et
envoyer les signaux audio uniquement sur un ou plusieurs
amplificateurs extérieurs afin d'obtenir un son clair et d'éviter
tout échauffement interne de l'autoradio. Voir page 20 du
MANUEL D'INSTRUCTIONS (volume séparé).
*
2
To the remote lead of other equipment or automatic antenna if any
Al conductor remoto de otro equipo o de la antena automática, si hubiere
Au fil de télécommande de l'autre appareil ou à l'antenne automatique s'il
y en a une
JVC Amplifier
Amplificador de JVC
JVC Amplificateur
External monitor
Monitor externo
Moniteur extérieur
*
2
Video cord
*
2
Cable de video
Cordon vidéo
*
2
KV-CM1 *
2
Rear view camera
Cámara de reprovisión
Caméra de recul
*
2
*
2
*
2
Apple iPod/iPhone
Apple iPod/iPhone
USB 2.0 cable
iPod Apple/iPhone
Cable USB 2.0
Câble USB 2.0
Apple iPod/iPhone
Apple iPod/iPhone
iPod Apple/iPhone
KS-U30
*
2
Non fourni avec cet appareil.
*
3
Cordon de signal (non fourni avec cet appareil).
*
4
Cordon audio (non fourni avec cet appareil).
*
5
Attachez solidement le fil de mise à la masse au châssis métallique de
la voiture—à un endroit qui n'est pas recouvert de peinture (s'il est
recouvert de peinture, enlevez d'abord la peinture avant d'attacher le fil).
L'appareil peut être endommagé si cela n'est pas fait correctement.
*
6
Lors de l'utilisation de ce câble, assurez-vous que <iPod (Off)> est choisi
pour <AV Input> (voir page 17 du MANUEL D'INSTRUCTIONS).
Subwoofer
Subwoofer
Caisson de grave
6
6
6
