Jensen JDV8035 Installation And Operation Manual

3.5” tft multimedia player/receiver
Hide thumbs Also See for JDV8035:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Quick Reference Manual
JDV8035
3.5" TFT Multimedia Player/Receiver
Installation and Operation Manual/Manual d'Utilisateur
JDV8035
2 ZONE
2
ZONE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the JDV8035 and is the answer not in the manual?

Questions and answers

Related Manuals for Jensen JDV8035

Summary of Contents for Jensen JDV8035

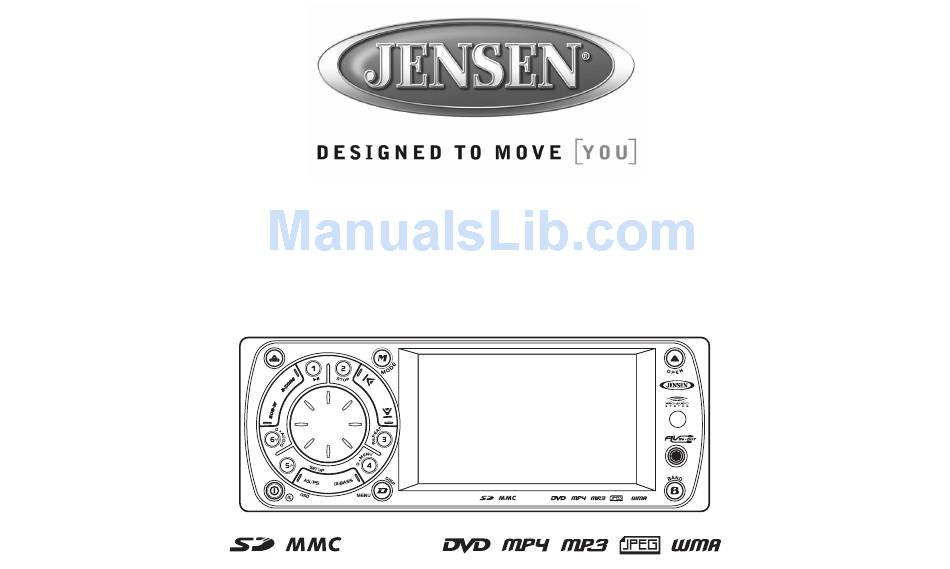

  • Page 1 JDV8035 3.5” TFT Multimedia Player/Receiver Installation and Operation Manual/Manual d’Utilisateur JDV8035 2 ZONE ZONE...

  • Page 2: Safety Information

    Macrovision Corporation. Reverse engineering or disassembly is prohibited. JDV8035 CAUTION: THIS MOBILE DVD PLAYER IS A CLASS I LASER PRODUCT. THIS UNIT USES A VISIBLE/INVISIBLE LASER BEAM WHICH COULD CAUSE HAZARDOUS RADIATION IF EXPOSED DIRECTLY.

  • Page 3: Disc Maintenance

    JDV8035 SUPPORTED DISCS AND MEDIA FORMATS Compatible Disc Formats • Digital Versatile Discs (DVDs) • Video CDs (VCDs) • Digital Versatile Discs Recordable(DVD+/- • Digital Versatile Discs Rewritable(DVD+/- • Compact Discs (CDs) • CD Recordable (CD-R) • CD Rewritable (CD-RW)

  • Page 4: Installation Instructions

    Screw Stud 3. Locate the series of bend tabs along the top, bottom and sides of the mounting JDV8035 sleeve. With the sleeve fully inserted into the dashboard opening, bend as many of the tabs outward as necessary to firmly secure the sleeve to the dashboard.
  • Page 5 JDV8035 vided. Bend the strap, as necessary, to position it. CAUTION: The rear of the radio must be supported with the strap to prevent damage to the dashboard from the weight of the radio or improper operation due to vibration.

  • Page 6: Din Rear-Mount (Method B)

    5. Mount the new radio assembly to the dash- board or center console using the reverse procedure of step 1. NOTE: The mounting box, outer trim ring, and half-sleeve are not used for method B installation. JDV8035 Reconnect Battery When wiring is complete, reconnect the battery negative terminal.

  • Page 7: Wiring Diagrams

    JDV8035 WIRING DIAGRAMS Audio/Video Connections SUB-WOOFER OUTPUT BLUE SUB-W OUT External Remote Sensor / Repeater Not Included In This Packing. Sold Separately PINK EXTERNAL REMOTE JACK REMOTE VIDEO INPUT YELLOW VIDEO IN AUDIO INPUT (RIGHT) AUDIO IN R AUDIO INPUT (LEFT)

  • Page 8: Detachable Control Panel

    JDV8035 DETACHABLE CONTROL PANEL • DO NOT insert the control panel from the left side. Doing so may damage it. • Do not put pressure on the display or control buttons when handling the front panel. • The rear connector that connects the main unit and the D.C.P is an extremely...

  • Page 9: Remote Control

    JDV8035 REMOTE CONTROL The remote control will allow you to control the advanced functions of the JDV8035. MODE VOLUME AUDIO GOTO DISPLAY 1. Power 2. Open/Close/Eject 3. Audio Menu 4. Mode (select playing source) 5. Volume Up 6. Volume Down 7.

  • Page 10: Operating Range

    The remote control can operate within a distance of 3~5m of this sensor. JDV8035 Replacing the Battery When the range of operation of the card remote control becomes short or stops functioning, replace the battery with a new lithium battery.

  • Page 11: Front Panel Open/Close

    JDV8035 OPERATING INSTRUCTIONS Front Panel Open/Close This unit is equipped with an advanced full logic motorized slide down front panel. Press the OPEN button (8) to open the closed panel or to close the opened panel. WARNING: Always use the OPEN button to open/close the front panel.
  • Page 12 5 seconds after the last adjustment or when another function is activated. 18 19 10 11 JDV8035 15 16 JDV8035 Angle Turn the rotary encoder to adjust the angle of the front panel upward by choosing a setting from “00”...
  • Page 13 JDV8035 Date Set Turn the rotary encoder to adjust the DATE/ MONTH/YEAR. Press the rotary encoder (4) to confirm each entry and move to the next field. Clock Turn the rotary encoder (4) to the right to adjust the minutes or to the left to adjust the hour.
  • Page 14 2N, 1N, 1W, 2W. The following chart depicts the curve characteristics for each step: Middle Quality Factor Curve Characteristics 18 19 10 11 JDV8035 15 16 JDV8035 Treble To adjust Treble options, press the rotary encoder (4) repeatedly until “TREBLE” appears in the display.
  • Page 15 JDV8035 Balance To adjust the balance from “L12” (full left) to “R12” (full right), press the rotary encoder (4) until “Balance” appears in the display. Turn the rotary encode adjust the balance between the left and right speakers. “C00” represents a center balance.

  • Page 16: Tuner Operation

    NOTE: You can stop the AUTO PRESET function at any time by pressing the AS/PS button again. Mono/Stereo Reception During FM radio operation, the JDV8035 will automatically pickup a stereo signal, when available (“ST” appears on the display). When no stereo signal is available, the unit automatically reverts to mono operation.

  • Page 17: Disc Operation

    JDV8035 DISC OPERATION Insert Disc (OPEN) Press the OPEN button (8) to open the front panel and reveal the disc slot. With the label surface facing up, gently insert the disc into the slot until the soft-loading mechanism engages and disc play begins. The front panel will close automatically and “Reading...”...
  • Page 18 • Select “Track” to jump to a specific track on a non-DVD disc. 18 19 10 11 JDV8035 15 16 JDV8035 3. Use the number keys on the remote control to enter the track number or elapsed time directly.

  • Page 19: Vcd Playback Control (Pbc)

    Press OK to confirm and play the selected file. NOTE: The JDV8035 will display ID3 information (Name, Album, Artist, Copyright, etc.), when available. Extended information will scroll across the bottom of the optional external TFT screen, if connected.
  • Page 20 19) on the control panel or the buttons on the remote control to view the next/previous page of thumbnails. • Press the OK button on the remote control or the rotary encoder button (4) on the control panel to select the highlighted image. JDV8035...

  • Page 21: Memory Card Operation

    JDV8035 MEMORY CARD OPERATION This unit can play MP3, WMA, JPEG and MP4 files stored on an SD or MMC Memory card. Inserting an SD or MMC Card 1. Detach the front panel. 2. Insert memory card with label side up.

  • Page 22: Dual Zone Operation

    Changing Modes Press the MODE button (9) to switch between the FZone (Front ) and RZone (Rear) sources. 18 19 10 11 JDV8035 15 16 JDV8035 Controlling the Front Zone By default, the front panel controls and remote control will operate the front zone only.
  • Page 23 JDV8035 Default Settings (Dual Zone “ON”) • When DUAL ZONE is turned on, the audio output will be muted for about 1 second. • The default source/mode for Front zone is “Tuner” and for Rear zone is "DVD". • The default Volume level is "12" for both...

  • Page 24: System Setup Menu

    • Auto: Media is played in its original format. NOTE: Aspect Ratio and TV System are used to describe functions of the video screen. The JDV8035 is not equipped with a TV tuner. Rating Set Password Enter a 4-digit password to activate the “Rating”...
  • Page 25 JDV8035 Password” and enter the current password. You can then enter a new password. Enter New Password Parental Control Select the appropriate rating level for the intended audience. You may override higher ratings by using your password. Misc Select “Use Default Settings” to restore the factory default settings for the Rating system only.

  • Page 26: Care And Maintenance

    • Carefully wipe fingerprints, dust and dirt from the disc’s playing surface with a soft JDV8035 cloth. Wipe in a straight motion from the center to the outside of the disc. • Never use chemicals such as record sprays or household cleaners to clean discs, as they can irreparably damage the disc’s...

  • Page 27: Technical Specifications

    JDV8035 SPECIFICATIONS CD-R and CD-RW Capability Depending on media type and method of "recording / burning", some DVD's, SVCD's, VCD's and CD-R/RW's may be incompatible with this unit. After "recording / burning" the session must be closed. Please refer to your software's recommended procedures for closing a disc / session.
  • Page 28 JDV8035...
  • Page 29 JDV8035 Manual de L'Utilisateur...
  • Page 30 à moins que autrement autorisée par Macrovision Corporation. De l'ingenierie à l'envers ou le démontage sont interdits. JDV8035 CAUTION : CE LECTEUR CD PORTATIF EST UN PRODUIT LASER DE CLASSE I. CET APPAREIL SE SERT D4UN RAYON LASER...
  • Page 31 JDV8035 FORMATS DU DISQUE COMPATIBLES Formats du disque compatibles • Digital Versatile Discs (DVDs) • Video CDs (VCDs) • Digital Versatile Discs Enregistrables(DVD+/-R) • Digital Versatile Discs réecrivables(DVD+/- • Disques compacts (CDs) • CD Enregistrable (CD-R) • CD Réecrivables (CD-RW)

  • Page 32: Instructions D'installation

    JDV8035 INSTRUCTIONS D'INSTALLATION Avant de commencer Débranchez la pile. Enlevez les écrous de transport. Notes Importantes • Avant l'installation finale, testez les connexions du câblage pour vous assurer que l'appareil est bien branché et que le système fonctionne. • N'utilisez que les pieces founies avec cet appareil pour assure rune installation correcte.
  • Page 33 2. Insérez les clés d'enlèvement jusqu'à ce qu'ils se cliquent et puis tirez la radio vers JDV8035 le dehors. Si les clés d'enlèvement sont insérés à un angle, ils ne se verrouilleront pas bien pour relâcher l'appareil.
  • Page 34 JDV8035 Montage à l'arrière DIN (Méthode B) Cet appareil a des trous à visser dans les panneaux de côté du chassis qui peuvent être utilizes avec les equerres de montage d'origine d'usine de certains véhicules pour monter la radio sur le tableau de bord. ON vous prie de bien vouloir consulter avec votre boutique de stéréo portatif pour aide dans ce type...

  • Page 35: Connexions Électriques

    JDV8035 DIAGRAMME DU CABLAGE Connexions Audio/Video SALIDA SUB-WOOFER BLEU SUB-W OUT Sonde externe a distance/Repeteur n'est pas inclus dans ce paquet. Vendu separement. CONNECTEUR À DISTANCE DE CONTRÔLEUR D'EXTERNAL ROSE REMOTE ENTREE VIDEO JAUNE VIDEO IN ROUGE ENTREE AUDIO (RIGHT)
  • Page 36 JDV8035 PANNEAU DE CONTRÔLE DETACHABLE • N'INSEREZ PAS le panneau de contrôle depuis la partie gauche. Cela peut l'endommager • N'appuyez pas ssur les boutons d'affichage ou de commande lorsque vous manipulez le panneau d'avant. • Le connecteur à l'arrière qui branche l'appareil principal et le DCP est une pièce de haute...
  • Page 37 TÉLÉCOMMANDE La télécommande vou permettra de contrôler les fonctions avancées de JDV8035. MODE VOLUME AUDIO GOTO DISPLAY 1. Power 2. Open/Close/Eject 3. Audio Menu 4. Mode (sélectionne la source de reproduc- tion) 5. Volume montant 6. Volume descendant 7. Mute 8.

  • Page 38: Gamme D'opération

    JDV8035 29. Appuyez de manière répétée pour sélec- tionner un numéro dans la positions de dizaines pour entrée piste directe (par exemple pour sélectionner la piste 44 appuyez sur le bouton +10 quatre fois et puis appuyez sur le bouton 4).

  • Page 39: Instructions D'operation

    « MUTE » apparaît dans l'affichage. Appuyez de nouveau sur le bouton puissance/muet pour rétablir la sortie audio au niveau précédent. JDV8035 Sélectionneur de mode (MODE) Appuyez sur ce bouton MODE (9) pour sélectionner un mode d'opération différent comme indiqué dans le panneau d'affichage.
  • Page 40 JDV8035 Sélectionneur d'affichage (D) Vous pouvez changer la manière don't l'information sur la reproduction est affichée pour aller avec vos besoins. Appuyez sur le bouton D/DISP (7) pour alterner entre les écrans de l'affichage image et l'interface Font Grand. Interface Affichage de l’image Interface Font Grand Menu Système (D/MENU)
  • Page 41 Utilisez les boutons syntoniser/piste |||< or >||| (18, 19) pour passer à travers les fonctions de menu du top niveau et puis appuyez sur JDV8035 l'enchiffreur à rotation pour sélectionner les options d'ajustement diverse pour cette fonction-là. Tournez l'enchiffreur à rotation pour sélectionner les régèles pour chaque option.
  • Page 42 JDV8035 la fréquence centre basse à 60, 80, 100 ou 200Hz. • Facteur de qualité basse (BassQ) Tournez l'enchiffreur à rotation pour sélectionner l'une des options de Bass Quality Factor : 2N, 1N, 1W, 2W. La carte suivante dépeint les caractéristiques de courbe pour chaque étape :...
  • Page 43 « LOW », « MID », ou « HIGH ». « XBAS » apparaît sur l'affichage aux cristaux liquides. Appuyez de nouveau sur le bouton IX-BASS pour éteindre le X-Bass. 18 19 10 11 JDV8035 15 16 JDV8035 2 ZONE...

  • Page 44: Stations Préréglées

    A NOTER : Vosu pouvez arrêter la fonction AUTO PRESET n'importe quand en appuyant de nouveau sur le bouton AS/PS. Réception Mono/Stéréo Pendant l'opération radio FM, le JDV8035 va automatiquement capter un signal en stéréo lorsque celui-ci est disponible (ST apparaît sur l'affichage). Lorsqu'aucun signal stéréo n'est disponible l'appareil revient automatiquement à...
  • Page 45 Les interfaces CD et MP3 sont montrés ci-dessous. CD Audio Interface MP3 Audio Interface JDV8035 Lorsque la piste est terminée, la prochaine piste jouera automatiquement. Appuyez sur le bouton 2/STOP (11) pour arrêter la reproduction du fichier actuel.
  • Page 46 JDV8035 bouton +10 quatre fois et puis appuyez sur le bouton 4. Reproduction/Pause du disque Appuyez sur le bouton 1/PAUSE (10) pour arrêter la reproduction du disque. Appuyez sur 1/PAUSE de nouveau pour reprendre la reproduction du disque. Arrêter le disque Appuyez sur le bouton 2/STOP (11) pour arrêter la reproduction du disque et retenir la...
  • Page 47 Appuyez sur OK pour confirmer et jouer le fichier sélectionné. A NOTER : Le JDV8035 affichera l'information sur ID3 (Nom, Album, Artiste, Droits d'auteur, etc.) si disponible. De l'information étendue va se dérouler à...
  • Page 48 JDV8035 • SUBTITLE : Appuyez pour sélectionner une langue de sous-titre aleternatif lorsque celui-ci est disponible. • TITLE : Appuyez pour afficher le titre ou la liste des chapitres. Utilisez les boutons ou les boutons numériques pour entrer un numéro de titre ou chaptire et puis appuyez sur OK pour jouer.
  • Page 49 1. Détachez le panneau d'avant. 2. Poussez jusqu'à ce qu'un clic soit entendu. 3. Enlevez la carte. Click JDV8035 Accéder au mode carte Après avoir inséré une carte SD ou MMC, appuyez sur le bouton MODE (9) pour sélectionner le mode « Card ». L'appareil va lire les fichiers sur la carte Mémoire et la...
  • Page 50 JDV8035 OPERATION A ZONE DOUBLE Cet appareil est équipé d'une fonction avancée AV Zone Double, qui permet à l'utilisateur de sélectionner des modes différents de sortie Audio ou Vidéo (AV) pour les hauts parleurs d'avant et d'arrière et les écrans TFT (facultative).
  • Page 51 Lorsque la zone double est éteinte, la sortie audio par défaut revient à ce que l'utilisateur avait sélectionné pour la source zone Avant. A NOTER : La sortie caisson de basse n'est pas disponible lorsque le bouton 2-ZONE est appuyé. JDV8035...

  • Page 52: Menu Configuration Systeme

    PAL. • Auto : Média est joué dans le format d'origine. A NOTER : Le rapport largeur/longueur et le système TV sont utilizes pour decrier les fonctions de l'écran video. Le JDV8035 n'est pas équipé d'un tuner TV.
  • Page 53 Misc Sélectionnez « Use Default Settings » pour rétablir les réglages d'usine par défaut pour le système Rating uniquement.. • No = Revenir à Use Default Setting • Yes = Fermez le menu de configuration fermeture. JDV8035...

  • Page 54: Soin Et Entretien

    JDV8035 SOIN ET ENTRETIEN Votre nouvelle radio/lecteur CD/DVD n'a pas besoin d'être maintenu. Cependant, une bonne compréhension de son utilisation et manipulation vous aidera à obtenir une jouissance maximale de ses capacités. Nous recommandons que vous gardiez ce guide pour référence sur les nombreuses fonctions de cet appareil aussi bien que la façon de...

  • Page 55: Caractéristiques Techniques

    Impédance sortie de ligne : 200 ohm Entrée auxiliaire Réponse en fréquence : 20Hz to 20KHz, -3dB Voltage maximal d'entrée : 1200 mV JDV8035 Impédance d'entrée : 4.7k ohm Moniteur Taille de l'écran : 3.5" (measured diagonally) Zone active : 78.24mm x 45.864mm Type d'écran : TFT affichage aux cristaux...
  • Page 56 ASA Electronics Corporation www.asaelectronics.com © 2008 ASA Electronics Corporation v.071108...
