Outdoor Refrigerator
Refrigerador de intemperie
Model/Modelo FSR-24OD
CAUTION:
BEFORE USE, PLEASE READ AND FOLLOW ALL SAFETY RULES AND OPERATING INSTRUCTIONS.
THIS APPLIANCE IS NOT DESIGNED FOR THE STORAGE OF MEDICINE OR OTHER MEDICAL
PRODUCTS.
PRECAUCIÓN:
ANTES DE USAR ESTE APARATO, LEA Y SIGA TODAS LAS REGLAS DE SEGURIDAD E
INSTRUCCIONES DE OPERACIÓN. ESTE APARATO NO ESTÁ DISEÑADO PARA EL
ALMACENAMIENTO DE MEDICAMENTOS U OTROS PRODUCTOS MEDICINALES.
ORIEN USA, L.L.C.
921 General Hill Drive
Virginia Beach, VA23454
Tel.: 1-757-486-2099
Website/Sitio de Internet:
ORIENUSA@COX.NET
Advertisement
Chapters
Table of Contents
Related Manuals for Orien FSR-24OD
Summary of Contents for Orien FSR-24OD
-

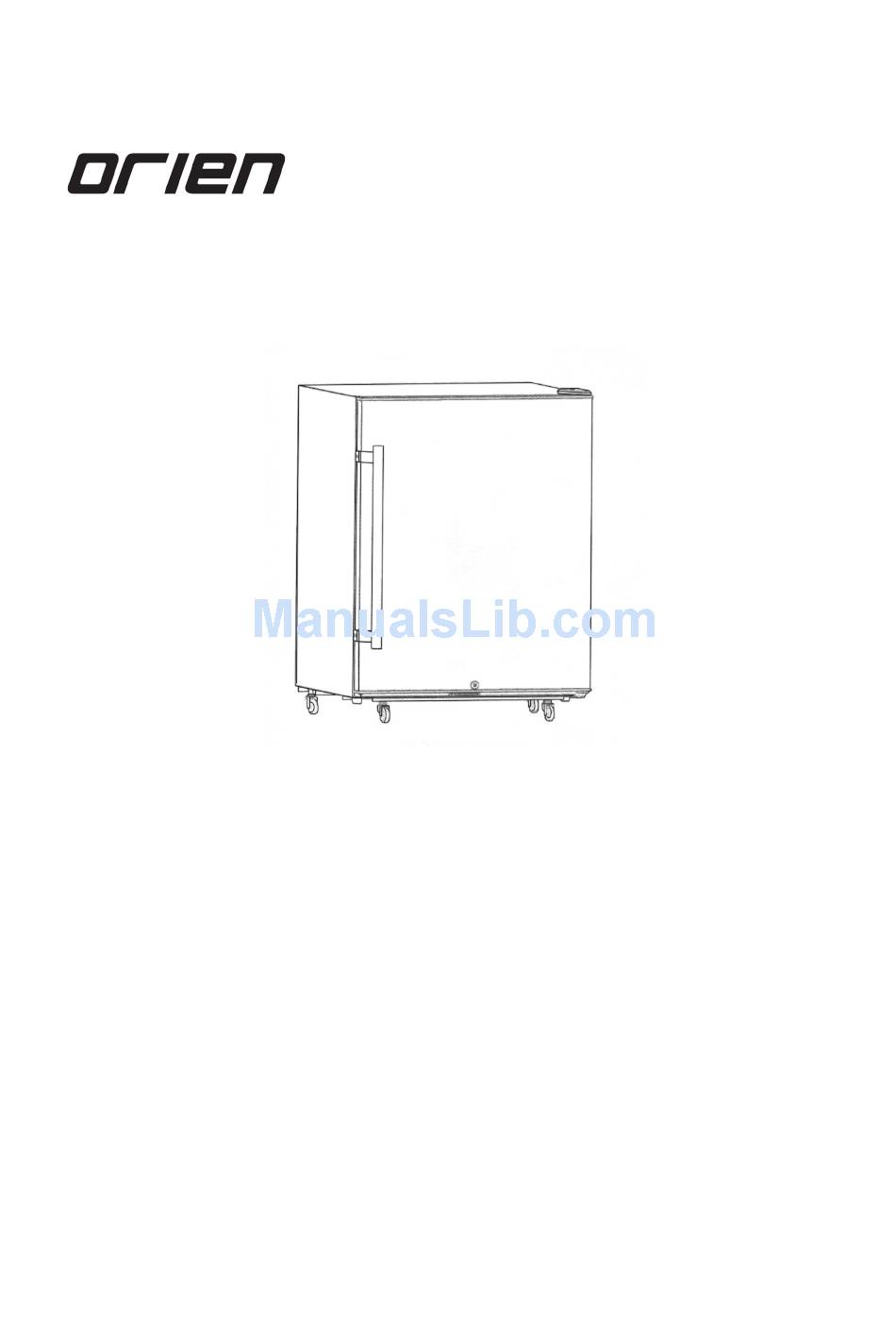

Page 1: Outdoor Refrigerator
Outdoor Refrigerator Refrigerador de intemperie Model/Modelo FSR-24OD CAUTION: BEFORE USE, PLEASE READ AND FOLLOW ALL SAFETY RULES AND OPERATING INSTRUCTIONS. THIS APPLIANCE IS NOT DESIGNED FOR THE STORAGE OF MEDICINE OR OTHER MEDICAL PRODUCTS. PRECAUCIÓN: ANTES DE USAR ESTE APARATO, LEA Y SIGA TODAS LAS REGLAS DE SEGURIDAD E INSTRUCCIONES DE OPERACIÓN. -
Page 3: Table Of Contents
Table of Contents Important Safeguards ................... 3 Location of Parts ....................4 Technical Specifications ..................4 Energy-Saving Tips....................5 Installation......................5 - 6 Operating Your Refrigerator................7 - 8 Care and Cleaning ....................9 Troubleshooting ....................10 Limited Warranty..................11 - 12... -
Page 4: Important Safeguards
IMPORTANT SAFEGUARDS Read all instructions before using this appliance. When using this appliance, always exercise basic safety precautions, including the following: 1. Use this appliance only for its intended purpose as described in this instruction manual. 2. This refrigerator/beverage cooler must be properly grounded in accordance with the installation instructions before it is used. -
Page 5: Location Of Parts
Wire basket Lower door hinge Casters (4) Automatic Locking bracket light switch Technical Specifications Model FSR-24OD Capacity 4.77 ft (135 liters) Ambient Temperature Range 25° ° ° ° F - 109° ° ° ° F Electrical Rating 115V ~ 60Hz Rated Current 1.3A... -
Page 6: Energy-Saving Tips
Energy-Saving Tips Do not place your refrigerator next to a heating vent, a range or in direct sunlight. Keep the door closed as much as possible, especially in hot, humid weather. Cover foods to reduce moisture buildup inside the appliance. Installation This refrigerator is designed to be either free-standing or built-in. -
Page 7: Electrical Connection
4. Unscrew the lower hinge bracket using the 5/16” hex socket driver. Screw it firmly into the corresponding screw holes on the opposite corner of the unit. 5. Set the refrigerator back on its feet and remove two black rubber plugs from the corner of the upper surface. -
Page 8: Operating Your Refrigerator
Operating Your Refrigerator IMPORTANT: Do not plug in the unit for at least 24 hours after unit is set in place. Failure to do so may result in the unit working improperly. This refrigerator/beverage cooler has a rotary temperature control knob (thermostat) marked with the settings COLD, 2, 3, 4, 5, 6, COLDEST in order of increasing coldness. - Page 9 Operating the Internal Light This appliance has an internal light to make it easier for you to see the foods you have stored. When the door is open, the light will be on and when it is closed, the light will be off. Defrosting Cycle The defrosting cycle is 12 hours.
-
Page 10: Care And Cleaning
WARNING! Do not open the electrical control box on the upper rear panel of this appliance since this will break the waterproof seal around the control box. When this box is serviced by a professional, a waterproof sealant must be applied to the box after maintenance. -
Page 11: Troubleshooting
Troubleshooting Refrigerator does not turn on Not plugged in. Fuse blown or circuit breaker tripped. Noise or vibration Check that unit is level. If not, adjust leveling legs. Turns on and off frequently This is normal. Small refrigerators cycle more frequently than larger ones. Seems to run too long Check for proper clearances. -
Page 12: Installation
Limited Warranty Orien USA, L.L.C., warrants this product to be free from defects in materials and workmanship for a period of one year from the date of the original purchase. Orien also warrants the compressor for 5 years with a Parts-only warranty from the date of purchase. Any parts that are determined... - Page 14 Índice Información de seguridad importante..............14 Ubicación de piezas.................... 15 Especificaciones técnicas ................... 15 Consejos para ahorrar energía ................16 Instalación....................16 - 17 Operación de su refrigerador ...............18 - 20 Cuidado y limpieza....................21 Identificación y resolución de problemas ............22 Garantía limitada..................23 - 24...
-
Page 15: Información De Seguridad Importante
INFORMACIÓN DE SEGURIDAD IMPORTANTE Lea todas las instrucciones antes de usar este aparato. Al usar este aparato, observe siempre precauciones de seguridad básicas, entre ellas las siguientes: 1. Sólo use este aparato para su uso destinado, según se describe en este manual de instrucciones. -
Page 16: Ubicación De Piezas
Roldanas (4) Conmutador Placa para inferior automático de luz sujeción Especificaciones técnicas Modelo FSR-24OD Capacidad 4.77 pies (135 litros) Gama de temperatura 25° ° ° ° F - 109° ° ° ° F ambiental Capacidad nominal eléctrica 115V ~ 60Hz Corriente nominal 1.3A... -
Page 17: Consejos Para Ahorrar Energía
Consejos para ahorrar energía No coloque su refrigerador al lado de un registro de calefacción, una cocina o a la luz solar directa. Mantenga la puerta cerrada tanto como sea posible, en especial durante el tiempo caluroso y húmedo. Cubra los alimentos para reducir la acumulación de humedad dentro del aparato. - Page 18 no perder la empaquetadura pequeña negra en el pasador de la bisagra. 3. Levante la puerta fuera de la ménsula de bisagra inferior e incline el refrigerador hacia atrás. 4. Desenrosque la ménsula de bisagra inferior usando la llave hexagonal de 5/16".
-
Page 19: Operación De Su Refrigerador
Operación de su refrigerador IMPORTANTE: No enchufe la unidad durante por lo menos 24 horas después de colocarse la unidad en posición. La falta de hacerlo podrá conducir al funcionamiento indebido de la unidad. Este refrigerador/enfriador de bebidas tiene un botón rotatorio para el control de la temperatura marcado con los ajustes COLD (FRIO), 2, 3, 4, 5, 6, COLDEST (MAS FRIO) en orden de frío creciente. - Page 20 temperatura en la parte de abajo de la unidad siempre será ligeramente más fría. Operación de la luz interna Este aparato cuenta con una luz interna para que le sea más fácil ver los alimentos que ha guardado. Cuando la puerta está abierta, la luz estará encendida y cuando se cierra, la luz se apagará.
- Page 21 El receptáculo de la lámpara es E26; la capacidad nominal de la lámpara es 15 vatios. Use un bombillo de la misma capacidad nominal cuando lo reemplaza. Para reemplazar el bombillo, quite los tornillos en el protector de la lámpara para soltarlo.
-
Page 22: Cuidado Y Limpieza
Cuidado y limpieza ¡IMPORTANTE! Desenchufe el refrigerador antes de realizar cualquier operación de mantenimiento. Limpieza del exterior Limpie el exterior de su unidad con agua jabonosa suave. Seque minuciosamente con un paño suave. Para limpiar la empaquetadura de la puerta, use agua jabonosa suave solamente. -
Page 23: Identificación Y Resolución De Problemas
Identificación y resolución de problemas El refrigerador no se enciende No está enchufado. Fusible disparado o interruptor disparado. Ruido o vibración Compruebe que la unidad esté nivelada. Si no lo está, ajuste las patas de nivelación. Se enciende y se apaga frecuentemente Esto es normal. -
Page 24: Garantía Limitada
Garantía limitada Orien USA, L. L. C., garantiza que este producto está libre de defectos en materias y destreza por un período de un año de la fecha de la compra original. Orien garantiza también el compresor por 5 años con una garantía Piezas-solamente de la fecha de la compra. Cualquier pieza que se determine a ser defectuosa será... - Page 25 FSR-24OD Printed in China...
