Orien FSR500IM Use & Care Manual

Compact refrigerator with ice maker
Hide thumbs
Table of Contents
  • Importantes Dispositivos de Segufidad
  • Table of Contents
  • Situaci6N de Partes
  • Informes para el Ahorro de Energia
  • Informaci6N T6Cnica
  • Conexi6N del Agua
  • Instalaci6N del Refrigerador
  • Operaci6N del Refrigerador y del Fabricante de Hielo
  • Cuidado y Limpieza
  • Descongelaci6N
  • Mediaciones y Soluciones
  • Garantia Fimitada

Advertisement

Available languages

Available languages

Quick Links

Download this manual

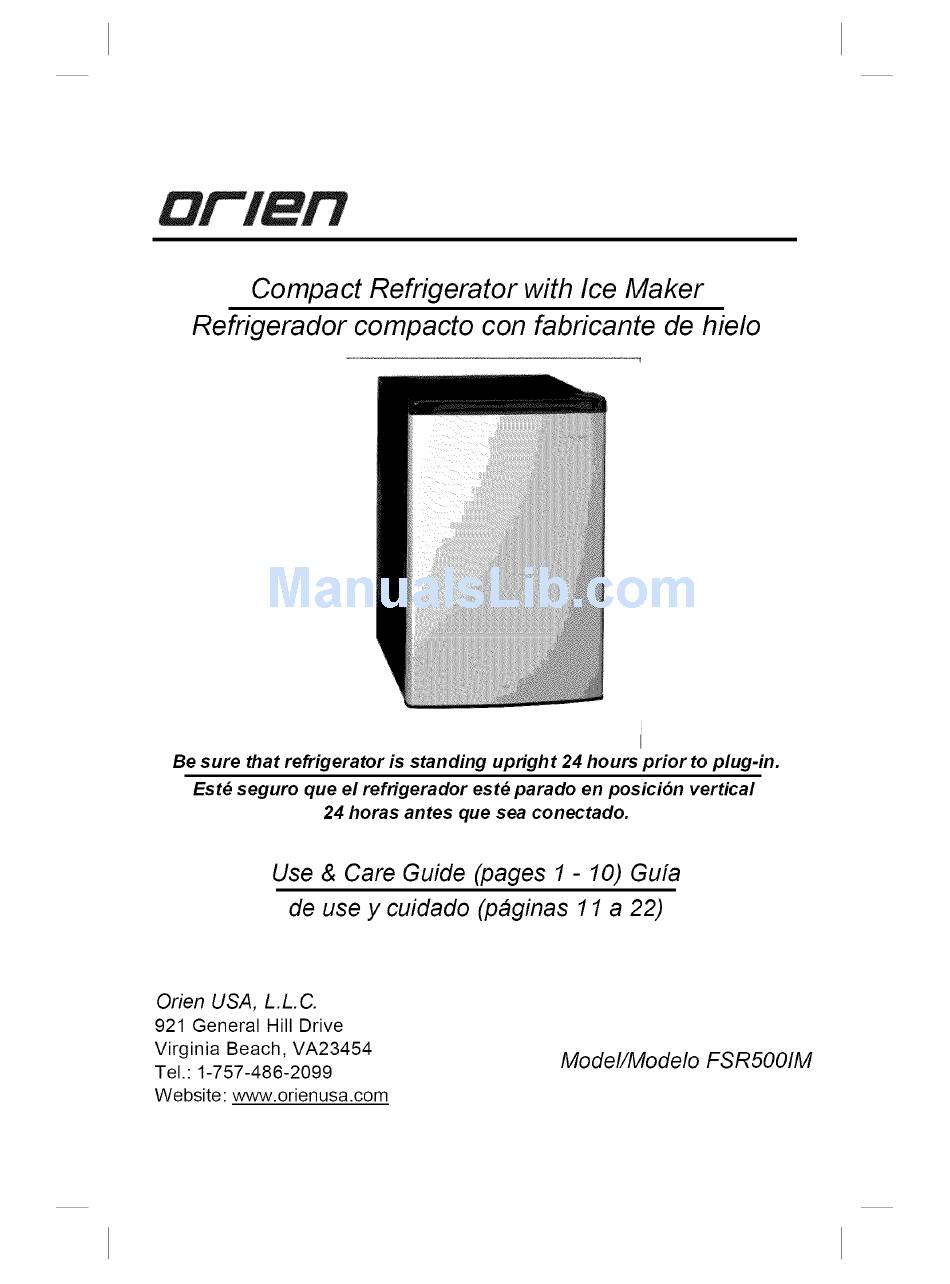

Compact Refrigerator
with Ice Maker
Refrigerador
compacto con fabricante de hielo
Be sure that refrigerator is standing upright 24 hours prior to plug-in.
Est_ seguro que el refrigerador
est_ parado en posici6n
vertical
24 horas antes que sea conectado.
Use & Care Guide (pages 1 - 10) Guia
de use y cuidado (paginas
11 a 22)
Orien USA, L.L.C.
921 General Hill Drive
Virginia
Beach, VA23454
Tel.: 1-757-486-2099
Website: www.orienusa.com
Model/Modelo
FSR5OOIM

Advertisement

Table of Contents
loading

Related Manuals for Orien FSR500IM

Summary of Contents for Orien FSR500IM

  • Page 1 24 horas antes que sea conectado. Use & Care Guide (pages 1 - 10) Guia de use y cuidado (paginas 11 a 22) Orien USA, L.L.C. 921 General Hill Drive Virginia Beach, VA23454 Model/Modelo FSR5OOIM Tel.: 1-757-486-2099...
  • Page 2 IMPORTANT SAFEGUARDS Read all instructions before using this appliance. When using this appliance, always exercise basic safety precautions, including the following: 1. Use this appliance only for its intended purpose as described in this instructionmanual. 2. This refrigerator must be properly installed in accordance with the installation instructions before it is used.
  • Page 3 Table of Contents Safety Instructions ................Location of Parts .................. Energy-Saving Tips ................Technical Information ................Water Connection ................3 - 4 Refrigerator Installation ................ Operating Your Refrigerator and Ice Maker ........5 - 7 Care and Cleaning ................Defrosting ..................... Troubleshooting ................
  • Page 4 Energy-Saving Tips • Do not place refrigerator next to a heating vent, a range or in direct sunlight. • Keep the door closed as much as possible, especially in hot, humid weather. • Defrost the freezer compartment whenever frost becomes _ inch thick. •...
  • Page 5 Ingeneral, i t is always a goodideato usea waterfilter.A waterfilter,if it is of the proper type,canremove tasteandodorsas wellas particles. Somewater is very hard. Softened water may resultin white,mushycubesthat stick together. D eionized w ateris notrecommended. The ice makermustbe installedin accordance with local plumbing code requirements.
  • Page 6 Operating Your Refrigerator and Ice Maker Do not plug in the refrigerator for 24 hours after unit is set in place. Failure to do so may result in the unit working improperly. Thermostat The thermostat has settings from MIN to MAX, plus OFF.
  • Page 7 Drawings 1 and2 belowshowhowtoturnpower tothe icemaker o ffandon. Drawing I Move bar up until locked in place Ice sensor Drawing 2 NOTE: The ice maker will not work unless connected to a water supply line as described on pages 3 and 4. Once the water line is connected and the unit is plugged in, open the freezer compartment and press down the ice sensor bar (Drawing 2).
  • Page 8 showa blueor greentint,theyshouldnot beconsumed. Thisis an indication thatthewateris notpureandshould befiltered. If icecubeshavenotbeenremoved fora longperiodof time,theymaystartto freezetogether. Y oucanturn off the ice makerby raisingthe sensorbaras shownon page6 in Drawing1. If the ice makerwill be off for an extended period of time,turnoff thewatersupplyanddisconnect thewaterconnection, allowing watertodrainoutofthesystem.
  • Page 9 Defrosting Defrost whenever frost on the wall of the freezer/ice maker compartment becomes _" thick, Never use a sharp or metallic instrument to remove frost as it may damage the cooling coils, (A punctured cooling coil will cause serious problems and void the warranty,) We recommend using a plastic scraper, To defrost, remove foods and ice tray from the freezer compartment, Be sure...
  • Page 10 Frost build-up on back wall of refrigerator section. - Refrigerator section is too cold. - Thermostat bulb may be touching the back wall of the unit. Noise or vibration - Check to be sure that refrigerator is level. Adjust the feet to make it level. Cabinet has odor - Foods with strong odors should be tightly covered.
  • Page 11 • Improper or incorrectly performed maintenance or repairs • Use of parts not recommended by Orien USA, L.L.C. • Damage due to acts of God. * Orien will furnish compressor parts, including compressor, overload, relay and dryer for a period of 5 years from date of purchase by original purchaser.

  • Page 12: Importantes Dispositivos De Segufidad

    IMPORTANTES DISPOSITIVOS DE SEGURIDAD Lea cuidadosamente todas tas instrucciones, antes de utilizar este aparato. Cuando use este equipo, siempre use las precauciones basicas de seguridad, ademas de las siguientes recomendaciones: 1. $61o use este equipe para el uso recomendado en el manual. 2.

  • Page 13: Table Of Contents

    10. Nunca use aparatos electricos o instrumentos afilados cuando descongele su refrigerador. 1 1. Siempre desconecte el enchufe etectrico de su refrigerador antes de limpiarlo o re para rio. Por favor, tome nota de que se recomienda que todos los arreglos o servicios a et equipo sean realizados por individuos capacitados y previamente calificados.

  • Page 14: Situaci6N De Partes

    SituaciOn de partes A. Bandeja para hielo E. Colector de agua B. Congelador/Fabricante F. Dispensador de latas de hielo G. Deposito para botellas H. Termostato C. Respisas D. Entrada de agua (deatr_s) Informes para el ahorro de energia • No sitQe su refrigerador cerca de la estufa, de una respiradora de calor o donde le d6 la luz del sol directamente.

  • Page 15: Informaci6N T6Cnica

    InformaciOn tecnica Modelo: FSR5001M 115VAC / 60 Hz / 2.2 A Voltaje/freque ncia/amperios: Presi6n alta/baja: 250 psi / 103 psi R134a, 2.5 onzas Refrigerante: 3 libras/24h * Capacidad para hacer hielo: Forma de hielo: Creciente Dimensiones de la unidad: 21½"an x 23"pr x 33½"al Peso de la unidad: 96.5 libras Espacio libre minimo de la instalaci6n:...

  • Page 16: Instalaci6N Del Refrigerador

    InstalaciOn del refrigerador Este refrigerador ha sido dise_ado para ser auto-estable solamente; no puede ser empotrado. La base debe ser fuerte, para sostener el refrigerador cuando est6 completamente Ileno. Si la base no esta a nivel, ajuste las patas del refrigerador.

  • Page 17: Operaci6N Del Refrigerador Y Del Fabricante De Hielo

    OperaciOn del refrigerador y del fabricante de hielo No conecte el refrigerador por 24 horas despu6s que la unidad se pone en el lugar. Si no la unidad puede funcionar impropiamente. Termostato El termostato tiene los ajustes de temperatura de MIN a MAX, y OFF (APAGADO).
  • Page 18 IMPORTANTE • No prenda al fabricante de hielo a menos que la linea de agua se conecte y el agua haya sido permitido desembocar en la unidad. • No coloque ningunas botellas, latas o alimento en el fabricante de hielo como esto Io puede da_ar. Muevalabarraarriba Dibujo 1 hasta que se cierre...

  • Page 19: Cuidado Y Limpieza

    Ilenade hielo,y esto pararaeventualmente l a producci6n de cubitos.El haciendo d ehielocontinuara u navezqueloscubitos se hanquitado y labarra sensor s e baja. Paraapagarmanualmente al fabricante d e hielo,levante la barrasensor a la posici6n cerrada (Dibujol). Laprimera tandade cubitos dehielose formaradentrode24 horasdespu6s quelasconexiones d e electricidad y de aguahansidohechoa la unidad.

  • Page 20: Descongelaci6N

    fuerteso abrasivos ni utensilios de alambreparalimpiarningunapartedel refrigerador. Paralimpiarel interior: Desconecte el refrigerador y saque toda la comida,las bandejasy los estantes. Lave adentro con una soluci6n de aguay sodade homear(2 cucharadas d e sodade homear p orcadacuartodeagua).Despues e njuague y sequeel interior. No use limpiadores comojab6n,detergentes, polvos abrasivosni rocioso vaporizadores, que dejaranoloresen el interiordel refrigerador.

  • Page 21: Mediaciones Y Soluciones

    Laveel colectorde agua con agua tibia. Enjugueel compartimiento del congelador/fabricante de hielo con unatela hQmeda. Gire el termostato al ajustedeseadoy vuelvaa ponerlos alimentos y la bandejaparahieloal refrigerador. Mediaciones y soluciones Si el refrigerador no funciona - No esta conectado. - El termostato esta apagado (en OFF). - Un tap6n de fusible se salta o hay un fallo en el circuito el6ctrico.
  • Page 22 El gabinete fiene olor - Las comidas con olores fuertes deben ser bien cubiertas y tapadas. - AsegQrese que no guarda alimentos en mal estado. - El interior del gabinete puede necesitar ser limpiado. - Mantenga una caja abierta de soda de homear adentro del refrigerador, y re-emplazela cada tres meses.

  • Page 23: Garantia Fimitada

    Garantia limitada Orien USA, L. L. C., garantiza que este producto esta libre de defectos en materias y destreza por un periodo de un aSo de la fecha de la compra o la entrega origin ales. Orien garantiza tambien el compresor...
  • Page 24 FSR5001M Printed in China...
