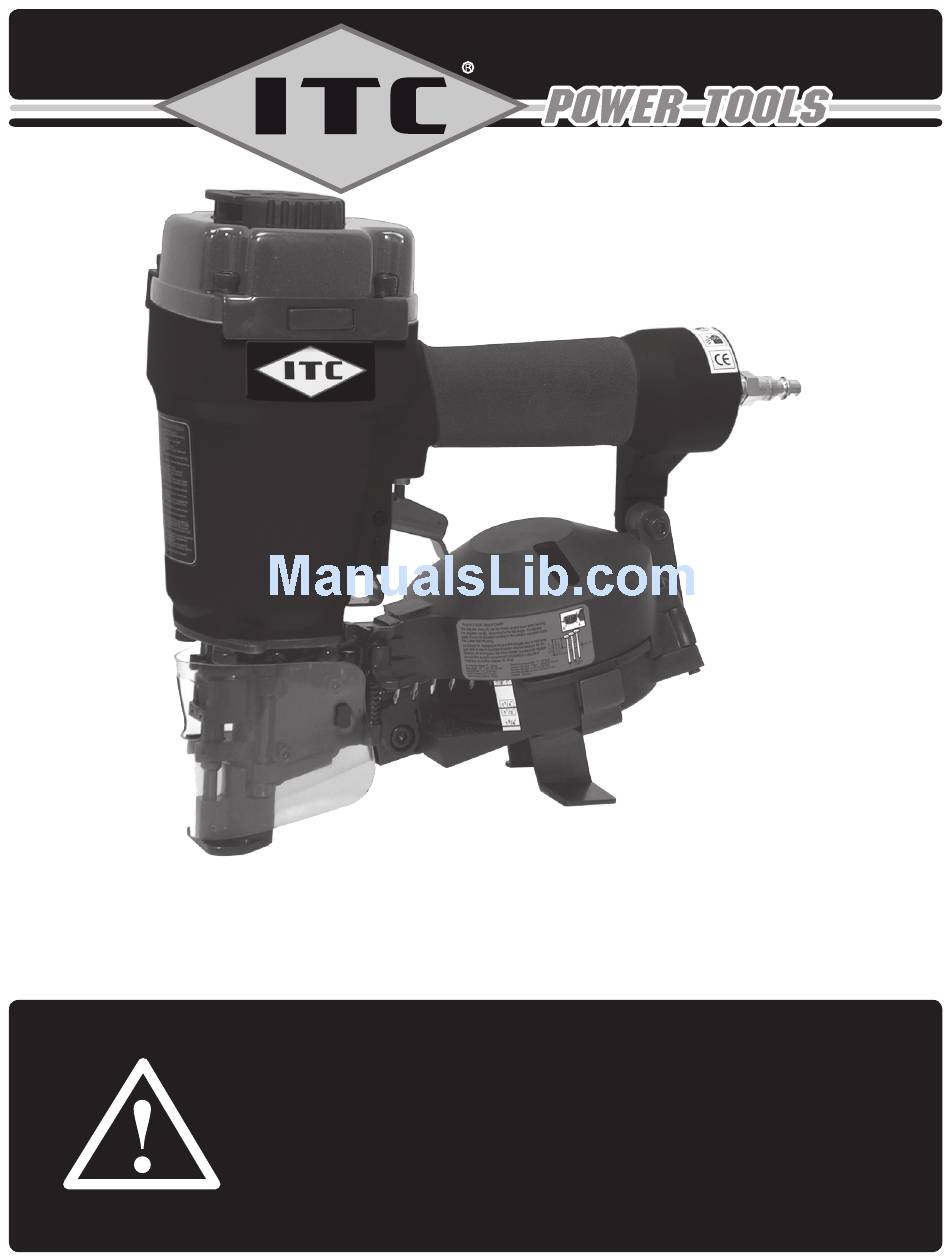

Roofing Coil Nailer
Operator's Manual (p.2)
Cloueuse a rouleau pour toiture
Guide d'utilisation (p.9)
v.081120
SAVE THIS MANUAL
You will need this manual for safety instructions, operating procedures,
and warranty. Put it and the original sales invoice in a safe, dry place for
future reference.
CONSERVEZ CE GUIDE
Vous aurez besoin de ce guide pour les instructions de sécurité, les
procédures d'utilisation et la garantie. Conservez-le dans un endroit sûr et
sec pour référence future.
PROD. NO. 013125
MOD. NO. CN45R
Advertisement
Table of Contents
Related Manuals for ITC CN45R
Summary of Contents for ITC CN45R
- Page 1 PROD. NO. 013125 MOD. NO. CN45R Roofing Coil Nailer Operator’s Manual (p.2) Cloueuse a rouleau pour toiture Guide d’utilisation (p.9) SAVE THIS MANUAL You will need this manual for safety instructions, operating procedures, and warranty. Put it and the original sales invoice in a safe, dry place for future reference.
-
Page 2: Important Safety Instructions
Make daily inspections for the free movement of trigger and safety mechanism. 13. REPLACEMENT PARTS. When servicing, use only identical ITC replacement parts and fasteners recommended by us. 14. CONNECT TOOL TO AIR SUPPLY BEFORE loading fasteners to prevent fasteners from firing during connection. -
Page 3: Specifications
IMPORTANT SAFETY INSTRUCTIONS 21. FIRE FASTENERS INTO WORK SURFACE ONLY. Do not drive nails nor at- tempt to do so, into hard or brittle materials such as steel, concrete, or tile. 22. DO NOT DRIVE NAILS too close to the edge of the workpiece. The workpiece is likely to split, allowing the fasteners to fly free or ricochet causing personal injury. -
Page 4: Air Source
Air Line Regulator The ITC 013125 is designed to operate on clean, dry, compressed air, regulated at 85-120 psi / 586 to 827 kPa / 5.9 to 8.3 bar. The preferred system would include a filter, a pressure regulator, and an automatic oiler located as close to the tool as possible (within 15 feet / 5 meters is ideal). -
Page 5: Loading Fasteners
OPERATING PROCEDURES LOADING FASTENERS 1. Press down latch, open feeder cover and magazine cover 2. Adjust nail support to suit desired nail length. The nail support can be lifted and rotated to three different positions that provide support for different length roofing nails. -
Page 6: Maintenance
MAINTENANCE Remove the jammed fastener with needle nose pliers. 4. Follow instructions in Preparing the Tool to reload fasteners. CLEAN AND INSPECT DAILY CAUTION: Disconnect tool from air supply before cleaning and inspection. Correct all problems before putting the tool back in service. Wipe tool clean and inspect for wear or damage. -
Page 7: Warranty
This warranty does not extend to normal wear or consumable parts such as brad and staple gun driver blades, grinding discs, saw blades, driver bits, electric motor brushes, worn chords, etc. It also does not apply to ITC tools used in professional, production, industrial or continual use applications. -
Page 8: Parts List
PARTS LIST Please refer to Schematic Drawing, page 17 ITEM PART DESCRIPTION ITEM PART DESCRIPTION PCN-CN45RA-1 Screw PCN-CN45RA-53 PCN-CN45RA-2 Spring Washer PCN-CN45RA-54 Protector B PCN-CN45RA-3 Bushing PCN-CN45RA-55 Spring Pin PCN-CN45RA-4 Exhaust Cover PCN-CN45RA-56 Seal PCN-CN45RA-5 Washer PCN-CN45RA-57 Trigger V Head PCN-CN45RA-6 Screw PCN-CN45RA-58... -
Page 9: Instructions De Sécurité Importantes
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES AVERTISSEMENT : Lorsque vous utilisez des outils pneumatiques, il faut toujours observer les mesures de sécurité de base pour réduire le risque de blessures corporelles. LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER CET OUTIL Cet outil a été conçu pour installer le bardeau d’asphalte de toiture. Nous recommandons fortement que cet outil ne soit pas modifié... -
Page 10: Caractéristiques
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES 17. TIRER LES CLOUS DANS LA SURFACE DE TRAVAIL SEULEMENT: jamais dans un matériau difficile à pénétrer. 18. TENIR L’OUTIL FERMEMENT pour un meilleur contrôle tout en permettant à l’outil de reculer de la surface de travail lorsqu’un clou est éjecté. Si le mé- canisme de sécurité... -
Page 11: Procédures D'utilisation
Tuyau d’air Régulateur de pression Le ITC 013125 est conçu de façon à utiliser de l’air comprimé propre et sec, calibré à 85 à 120 psi / 586 à 827 kPa / 5.9 to 8.3 bar. Le système privilégié comprendrait un filtre, un régulateur de pression, et un huileur automatique à... -
Page 12: Chargement Des Clous
PROCÉDURES D’UTILISATION MISE EN GARDE : Pointez toujours l’outil loin de vous et des autres personnes. Branchez toujours l’outil à l’alimentation pneumatique avant de charger les clous. Ne chargez pas les clous lorsque le gachette ou la détente sont relâchées. Portez toujours des lunettes de sécurité... -
Page 13: Entretien
PROCÉDURES D’UTILISATION La profondeur à laquelle un clou est enfoncé est contrôlée par le bouton de réglage de la profondeur, accessible par la fenêtre à l’avant du protecteur plastique. La profondeur est réglée au maximum en usine. Faites un essai en tirant un clou dans un échantillon du matériau que vous utiliserai pour vos travaux, et vérifier la profondeur. -
Page 14: Dépannage
DÉPANNAGE ATTENTION : Débrancher l’outil de la source d’air avant d’effectuer toute procé- dure de service. PROBLÈME CAUSE MESURE CORRECTIVE Fuite d’air provenant de la Joint torique de la tige pour soupape Verifier et remplacer joint torique / lubrifier gâchette. déclencheur est usé... -
Page 15: Garantie
à action intermittente et semi-professionnel. L’intention d’usage n’est pas pour l’industrie professionnelle, de production, industriel ou usage continuel. ITC fait tout les efforts de s’assurer que leurs gammes de produits rencontre les exigences de haute qualité et durabilité. Les produits bricoleurs ITC sont garantis contre la défectuosité... -
Page 16: Liste Des Pièces
LISTE DES PIÈCES Consultez le schéma de la p.17 pour l’emplacement des pièces. ARTICLE PIÈCE DESCRIPTION ARTICLE PIÈCE DESCRIPTION PCN-CN45RA-1 53 PCN-CN45RA-53 Écrou PCN-CN45RA-2 Rondelle élastique 54 PCN-CN45RA-54 Protector b PCN-CN45RA-3 Bague de palier 55 PCN-CN45RA-55 Goupille à ressort PCN-CN45RA-4 Bouchon d’échappement 56 PCN-CN45RA-56 Bague d’étanchéité... - Page 17 SCHEMATIC DRAWING / SCHÉMA...
