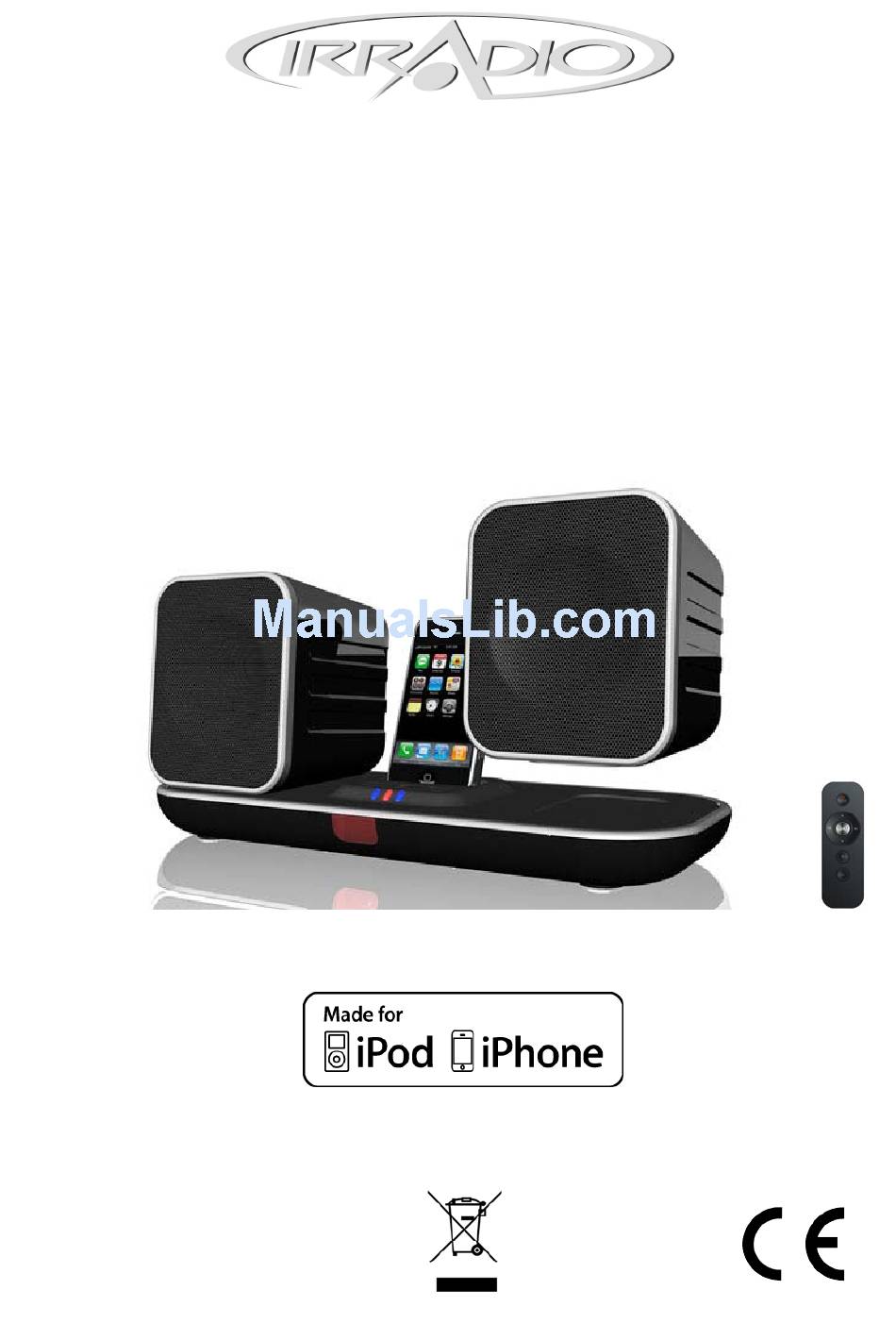

- Page 1 Sistema audio con dock per iPod/iPhone e diffusori wireless Wireless docking speaker system Manuale d'uso User manual...
-
Page 2: Caratteristiche Principali
CARATTERISTICHE PRINCIPALI L’i-Connect è un sistema audio dotato di dock per iP od/iPhone. Le sue caratteristiche pr incipali sono le seguenti: Dock compatibile con iPod Nano, iPod Touch, iPod Classic, iPod Video e iPhone (riproduzione e ricarica). Diffusori-satellite con collegamento wireless (2,4 GHz). -
Page 3: Descrizione Dell'apparecchio

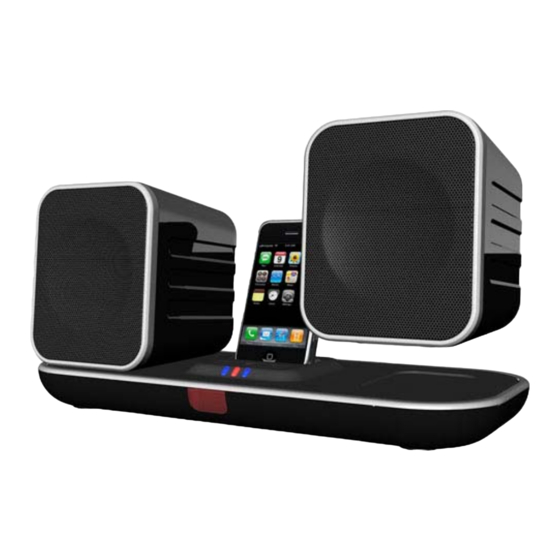

DESCRIZIONE DELL’APPARECCHIO BASE CON DOCK E DIFFUSORI STACCABILI 1. Diffusore-satellite di sinistra 2. Diffusore-satellite di destra 3. Indicatore luminoso di stato 4. Base con dock 5. Sensore infrarossi telecomando 6. Pulsante di abbassamento (-) del volume 7. Connettore per collegamento e ricarica di iPod/iPhone 8. - Page 4 9. Pulsante di aumento (+) del volume del diffusore-satellite 10. Pulsante di abbassamento (-) del volume del diffusore-satellite 11. Indicatore luminoso di ricarica della batteria del diffusore-satellite di sinistra 12. Indicatore luminoso di ricarica della batteria del diffusore-satellite di destra 13.
- Page 5 TRASMETTITORE USB 1. Connettore USB 2. Indicatore luminoso di trasmissione 3. Pulsante di collegamento INDICAZIONI LUMINOSE A LED Tipo di visualizzazione Indicazione Spento Alimentazione non collegata Indicatore di accensione Acceso (blu) Apparecchio acceso (sulla base) Acceso (rosso) Apparecchio spento Spento Ricarica non in corso Indicatore di ricarica delle batterie dei diffusori-satellite...
-
Page 6: Installazione
INSTALLAZIONE COLLEGAMENTO ALL’ALIMENTAZIONE La docking station è alim entata da un adattatore AC-DC con uscita a 7,5 V/2.400 mA (fornito in dotazione). 1) Collegare l’adattatore all’ingresso di alimentazione DC IN presente sul retro dell’apparecchio. 2) Collegare l’adattatore ad una presa di corrente. ALIMENTAZIONE DEI DIFFUSORI-SATELLITE I diffusori-satellite sono alimentati da una batteria al litio integrata ricaricabile, che ne permette il funzionamento separato dalla docking station. -
Page 7: Operazioni Preliminari
OPERAZIONI PRELIMINARI Nota: Prima di iniziare ad utilizzare i diffusori-satellite, si raccomanda di sottoporre a ricarica le loro batterie per almeno ore. Le batterie potrebbero infatti non essere completamente cariche, nonostante le indicazioni dei LED luminosi possano far supporre il contrario. Prima di utilizzare i diffusori-satellite separatamente dalla docking station, si deve effettuare la seguente procedura di connessione: 1. - Page 8 RIPRODUZIONE DEI BRANI DA UN iPod/iPhone CONNESSIONE 1) Inserire nell’alloggiamento l’adattatore fornito in dotazione al proprio iPod. Qualora si utilizzi un iPhone, non è invece necessario alcun adattatore. Inserire l’iPod o l’iPhone sul connettore. Nota: L’iPod/iPhone deve essere inserito con una certa cautela, in modo da ev itare possibili danni al connettore a 30 piedini.
- Page 9 Controllo delle funzioni di riproduzione dell’iPod/iPhone: Per dare inizio alla riproduzione dei brani, o per mettere in pausa la riproduzione in corso, toccare l’icona del pulsante PLAY/PAUSE sullo schermo dell’iPod/iPhone. Per passare al brano precedente o successivo, premere il pulsante SKIP telecomando.
- Page 10 4) Effettuare la procedura di connessione dei diffusori-satellite, descritta nel paragrafo “Operazioni preliminari”. Ora, i brani musicali riprodotti dal pc potranno essere ascoltati per mezzo dei diffusori-satellite. 5) Lanciare il programma preferito per la riproduzione della musica, e regolare al minimo il volume d’ascolto.
- Page 11 Note: 1) Al fine di permettere che le batterie dei diffusori-satellite si possano ricaricare al massimo della loro capacità, se li si usa mentre è in corso la ricarica il volume viene automaticamente ridotto a circa l’80%. Per aumentare il volume dopo che la ricarica è stata completata, utilizzare il pulsante Volume + che si trova sulla docking station.
-
Page 12: Pulizia E Manutenzione
RIPRISTINO DELLE IMPOSTAZIONI OPERATIVE ORIGINALI Nell’eventualità di un malfunziona mento della dock ing station, pr obabilmente attribuibile a cariche elettrostatiche o campi elettromagnetici di notevole intensità, oppure all’interruzione dell’alimentazione, scollegarla dalla pres a di corren te, spegnere i dif fusori-satellite, lasciare trascorrere circa un minu to quindi ricollegarla e riaccendere i diffusori. - Page 13 GUIDA ALLA SOLUZIONE DI EVENTUALI PROBLEMI Problema Possibile causa Soluzione L’adattatore di alimentazione da rete non è collegato Inserire a fondo i connettori dell’adattatore di alimentazione La docking station correttamente alla presa di da rete nella presa di corrente e nell’ingresso che si trova non risponde ai corrente o all’ingresso che si sul retro della docking station.
-
Page 14: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE Alimentazione Docking station Adattatore AC-DC Ingresso: AC 110-240V, 50/60 Hz Uscita: DC 7,5 V / 2400 mA Diffusori-satellite Batterie integrate ricaricabili al litio DC 3,7 V, 1.000 mA Telecomando Batteria al litio da 3 V, formato “CR2025” Banda di trasmissione wireless 2,406-2,472 GHz IMPORTANTE ... -
Page 15: Avvertenze Di Legge
AVVERTENZE DI LEGGE • Questo apparecchio è conforme alla Direttiva 2004/108/CE, relativa al rispetto dei requisiti essenziali di compatibilità elettromagnetica (E.M.C.). • Questo apparecchio è conforme alla Direttiva 2006/95/CE, che riguarda le prescrizioni relative alla sicurezza degli apparecchi elettronici e loro accessori collegati alla rete, per uso domestico o analogo uso generale (L.V.D.). - Page 16 DICHIARAZIONE DI CONFORMITA’ DECLARATION OF CONFORMITY La Società Melchioni S.p.a., con sede in Milano (Italia), Company Melchioni S.p.a., based in Milano (Italy), indirizzo via Pietro Colletta, 37, CAP 20135, dichiara, sotto via Pietro Colletta, 37, 20135, declares, under his sole la propria responsabilità...
-
Page 17: Condizioni Di Garanzia
• riparazioni o interventi eseguiti da persone non autorizzata, durante il periodo di garanzia di cui sopra. autorizzate da MELCHIONI SPA; La MELCHIONI SPA si riserva il diritto di effettuare la sostituzione integrale dell’apparecchio, qualora la • manipolazioni di componenti dell'assemblaggio o, ove riparabilità... -
Page 18: Certificato Di Garanzia
Eventuali estensioni, promesse o prestazioni assicurate presenza di questi MELCHIONI SPA si riserva il diritto di dal rivenditore saranno a carico di quest’ultimo. rifiutare l’intervento in garanzia. La garanzia non sarà riconosciuta qualora la matricola o il modello dell’apparecchio risultassero inesistenti, abrasi... -
Page 19: Product Features
PRODUCT FEATURES The product is an iPod/iPhone Docking Music System with incorporates the following features: Play and Charge your iPod nano, iPod touch, iPod classic, iPod video and iPhone. 2.4GHz Wireless speakers Up to 30 meters operating range ... - Page 20 1. Left Satellite Speaker 2. Right Satellite Speaker 3. Speaker Status Indicator 4. Docking Base 5. Remote Infrared Sensor 6. Volume Down (-) Button 7. iPod/iPhone Docking Connector 8. Volume Up (+) Button 9. Speaker Volume Up (+) Button 10. Speaker Volume Down (-) Button 11.
-
Page 21: Led Indications
iPod/iPhone Menu Scroll Up Button iPod/iPhone Skip Backward button iPod /iPhone Menu Scroll Down button 6. V olume+ Button 7. V olume- Button iPod/iPhone Skip Forward button 9. iPod/iPhone Play/Pause Button Menu Button 10. Battery Compartment USB TRANSMITTER 1. -
Page 22: Installation
Low Battery Solid Red No Power Red LED off Linking Rapid Flashing Red USB Transmitter Indicator Transmit Standby Slow Flashing Red Transmitting Solid INSTALLATION CONNECTING THE AC POWER An AC-DC Adaptor w ith 7.5V D C 2400mA output (inc luded) is required for operating the main unit. Plug the AC-DC Adaptor into the unit and into an AC outlet: 1.) Firmly and securely insert the DC plug of the adaptor into the DC Jack on the back of the unit 2.) Plug the Adaptor plug into an outlet rated at 120V ~ 60Hz. -
Page 23: Getting Start
CAUTION: Danger of explosion if the battery is replaced incorrectly. Replace only with the same type battery. 3.) Insert the battery holder back into the battery slot. NOTE: Only use a well-known brand of cell battery to ensure the longest life and best performance. GETTING START Note: Before first use, please charge the satellite speakers for at least 12 hours... -
Page 24: Listening To Ipod/Iphone
LISTENING TO iPod/iPhone CONNECTING 1.) Use the adapter included with your iPod and insert it i nto the docking area. No adaptor is required if you use an iPhone. Your iPod / iPhone can now be inserted into t he docking port by placing the connector on the bottom of the iPod onto the connector in the docking bay. - Page 25 1. The remote control only turns on and of f the Docking Base. The left and right satellite speakers must be turned on/of f manually usi ng the power switc h located on back of each speaker box. 2. The volume of satellite speakers are default set to maximum when the speaker power is on.
-
Page 26: Auxiliary Input
of the manual. Now you can play music from your Mac and listen to it through your wireless speaker system. 5.) Open the music player program on your computer, and adjust the volume of the player program to a low level. 6). -
Page 27: Care And Maintenance
3. Plug one end into the Aux-in jack on the main unit and the other end of the cable into the Line-out Jack or Headphone Jack of your external audio device. 4. Turn on the external audio device. 5. The volume level can now be controlled through the main unit. Operate all other functions on the auxiliary device as usual. -
Page 28: Troubleshooting Guide
TROUBLESHOOTING GUIDE Symptom Possible Problem Solution AC Adaptor is not plugged into a wall outlet or the Plug the AC adaptor into a wall outlet and plug connector is not plugged The unit does the connector into the supply jack on the unit. into the power supply jack not respond on the back of the unit. -
Page 29: Specifications
SPECIFICATIONS Power Requirement Main unit AC-DC adaptor Input: AC 110-240V, 50/60Hz Output: DC7.5V / 2400mA Wireless Speaker Built-in DC 3.7V, 1000mA rechargeable lithium Battery Remote Control 1 x 3V CR2025 Lithium Battery Working Frequency Band: 2.406-2.472GHz IMPORTANT NOTES Avoid installing the unit in locations described below: ... - Page 30 Melchioni S.p.A. Via Friuli 18/a 20135 MILANO – Italy Tel. +39 02 5794213 – Fax +39.02.5794320 www.melchioni.it...
