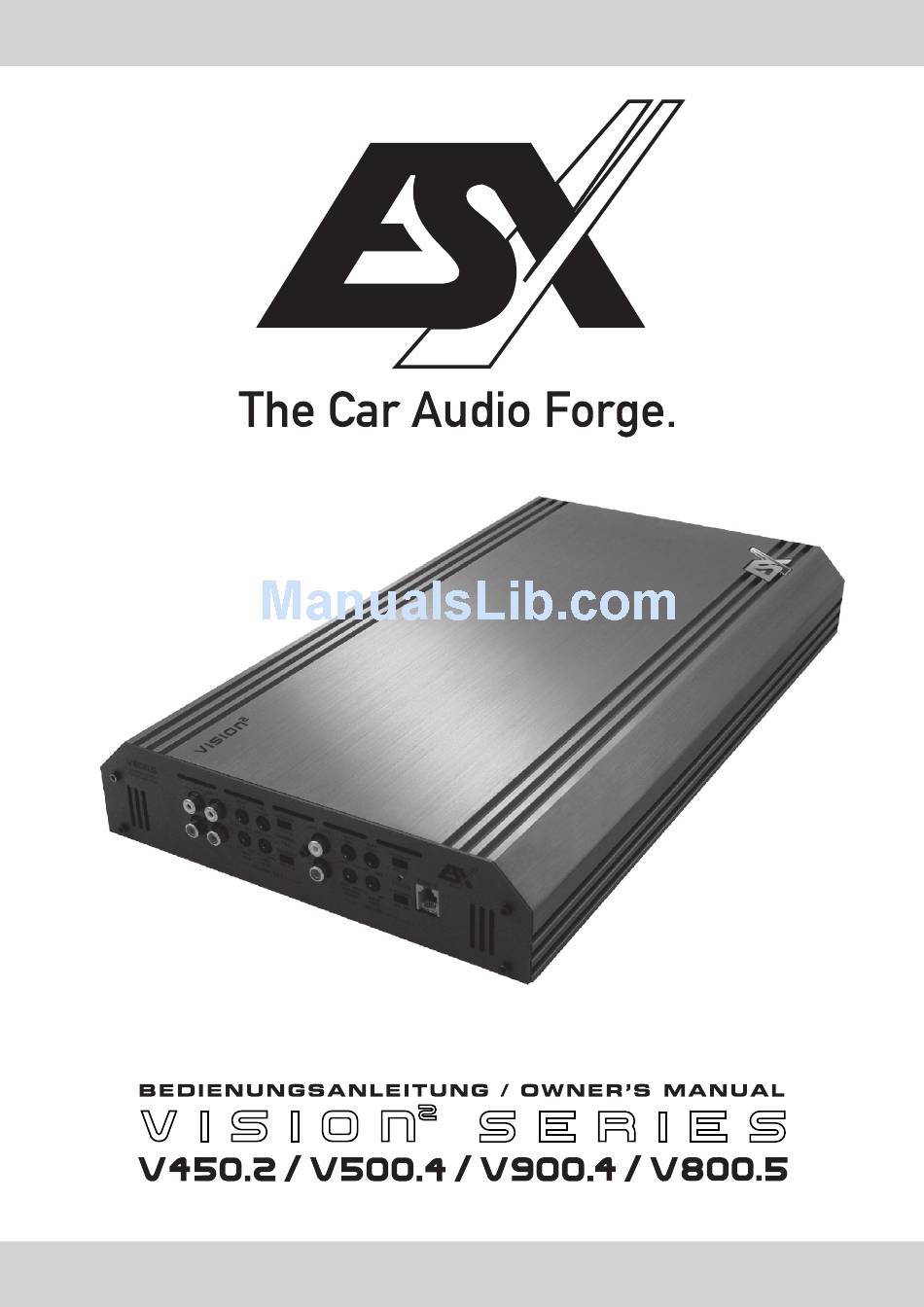

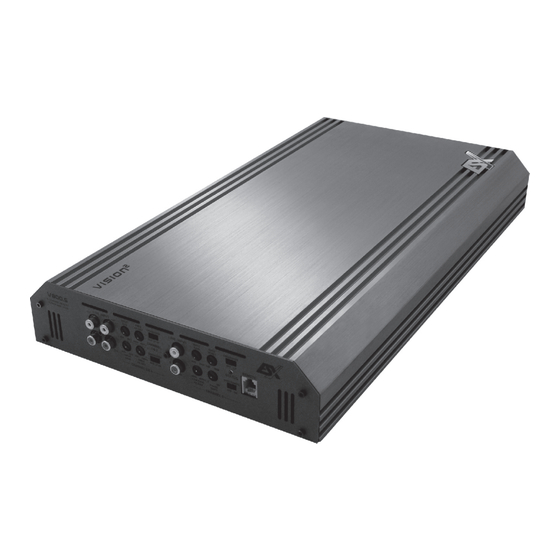

Audio Design V450.2 Owner's Manual

Audio Design V450.2 Owner's Manual

Vision 2 series asx
Table of Contents

Advertisement

Available languages

Available languages

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the V450.2 and is the answer not in the manual?

Questions and answers

Summary of Contents for Audio Design V450.2

  • Page 2: Table Of Contents

    Bedienungsanleitung Inhaltsverzeichnis Seite INSTALLATION & STROMANSCHLUSS Einbau des Verstärkers, Elektrischer Anschluss etc. 2-KANAL VERSTÄRKER V 450.2 Funktionen & Bedienelemente 2-Kanal-Betrieb: 2 Lautsprecher / Stereo 1-Kanal-Betrieb: 1 Subwoofer / Mono gebrückt 4-KANAL VERSTÄRKER V 500.4 & V 900.4 Funktionen & Bedienelemente 4-Kanal-Betrieb: 2 Frontlautsprecher / Stereo &...
  • Page 3: Installation & Stromanschluss

    Installation & Stromanschluss V 450.2 / V 500.4 / V 900.4 / V 800.5 Installationshinweise Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden. Vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält.
  • Page 4: Funktionen & Bedienelemente

    2-Kanal Verstärker - Funktionen & Bedienelemente V 450.2 CROSSOVER OFF / LP / HP Position OFF - Vollbereich-Signal. Position LP - Tiefpass ist aktiviert, d.h. der Frequenzgang der Lautsprecher wird nach oben begrenzt. Die Trennfrequenz ist über FREQ ADJUST stufenlos von 40Hz bis 400Hz regelbar. Position HP - Hochpass ist aktiviert, d.h.
  • Page 5: 2-Kanal-Betrieb: 2 Lautsprecher / Stereo

    2-Kanal Verstärker - Lautsprecher & Cinchanschluss V 450.2 2-Kanal-Betrieb: 2 Lautsprecher / Stereo Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE INPUT) des Verstärkers mittels einer Cinchleitung. • Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen (SPEAKER OUTPUT + LCH - und + RCH -) des Verstärkers.
  • Page 6: 1-Kanal-Betrieb: 1 Subwoofer / Mono Gebrückt

    2-Kanal Verstärker - Lautsprecher & Cinchanschluss V 450.2 1-Kanal-Betrieb: 1 Subwoofer / Mono gebrückt Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels einer Cinchleitung. • Verbinden Sie den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen (SPEAKER OUTPUT + MONO BRIDGED -) des Verstärkers.
  • Page 7: Funktionen & Bedienelemente

    4-Kanal Verstärker - Funktionen & Bedienelemente V 500.4 / V 900.4 CROSSOVER OFF / LP / HP Kanal 1/2 & 3/4 Position HP - Hochpass ist aktiviert, d.h. der Frequenzgang der Lautsprecher wird nach unten begrenzt. Die Trennfrequenz ist über FREQ ADJUST stufenlos von 40Hz bis 400Hz regelbar. Position LP - Tiefpass ist aktiviert, d.h.
  • Page 8: 4-Kanal-Betrieb: 2 Frontlautsprecher / Stereo & 2 Hecklautsprecher / Stereo

    4-Kanal Verstärker - Lautsprecher & Cinchanschluss V 500.4 / V 900.4 4-Kanal-Betrieb: 2 Frontlautsprecher / Stereo & 2 Hecklautsprecher / Stereo Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT CH1/2 & CH3/4) des Verstärkers mittels einer bzw. zwei Cinchleitungen. •...
  • Page 9: 3-Kanal-Betrieb: 2 Lautsprecher / Stereo Mit 1 Subwoofer / Mono Gebrückt

    4-Kanal Verstärker Lautsprecher & Cinchanschluss V 500.4 / V 900.4 3-Kanal-Betrieb: 2 Lautsprecher / Stereo mit 1 Subwoofer / Mono gebrückt Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT CH1/CH2 & CH3/CH4) des Verstärkers mittels einer bzw. zwei Cinchleitungen. •...
  • Page 10: 2-Kanal-Betrieb: 2 Subwoofer / Mono Gebrückt

    4-Kanal Verstärker - Lautsprecher & Cinchanschluss V 500.4 / V 900.4 2-Kanal-Betrieb: 2 Subwoofer / Mono gebrückt Kabelanschlüsse • Verbinden Sie den Subwoofer-Ausgang des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT CH1/2 & CH3/4) des Verstärkers mittels einer Cinchleitung und Y-Adaptern (Signal Split). •...
  • Page 11: Funktionen & Bedienelemente

    5-Kanal Verstärker - Funktionen & Bedienelemente V 800.5 REMOTE BASS PORT - Kanal 5 Anschluss zur Steuerung des Bass- signals per Fernbedienung. Hier können INPUT GAIN - Kanal Sie die mitgelieferte Kabel-Fernbedienung 1/2 & 3/4 & Kanal 5 anschließen. Regelt die Lautstärke LINE INPUT - Zur Ansteuerung mittels des Eingangssignals.
  • Page 12: 5-Kanal-Betrieb: 4 Lautsprecher / Stereo Mit 1 Subwoofer / Mono

    5-Kanal Verstärker Lautsprecher & Cinchanschluss V 800.5 5-KANAL-MODUS: 4 Lautsprecher / Stereo mit 1 Subwoofer / Mono Kabelanschlüsse • Verbinden Sie die Ausgänge (FRONT L & R, REAR L & R und SUB OUT ) des Steuergeräts • mit den jeweiligen Cinch-Eingängen (LINE INPUT CH5) des CH1/2 &...
  • Page 13: 3-Kanal-Betrieb: 2 Lautsprecher / Stereo Gebrückt Mit 1 Subwoofer / Mono

    5-Kanal Verstärker Lautsprecher & Cinchanschluss V 800.5 3-KANAL-MODUS: 2 Lautsprecher / Stereo gebrückt mit 1 Subwoofer / Mono Kabelanschlüsse • Verbinden Sie den Subwoofer-Ausgang des Steuergerätes (Radio) mit den Cincheingängen (LINE • INPUT CH1/2 & CH3/4) des Verstärkers mittels einer Cinchleitung und Y-Adaptern (Signal Split). •...
  • Page 14: Technische Daten

    Technische Daten V 450.2 V 500.4 V 900.4 V 800.5 Kanäle 2 x 150/300 4 x 75/150 4 x 125/250 4 x 75/150 + 200/400 Watt RMS/MAX. an 4 Ohm 2 x 225/450 4 x 125/250 4 x 225/450 4 x 125/250 + 300/600 Watt RMS/MAX.
  • Page 15: Fehlerbehebung

    Fehlerbehebung Fehler: keine Funktion Ursache: 1. Die Verbindungskabel sind nicht korrekt angeschlossen. 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. 3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen. Fehler: kein Ton aus Lautsprecher Ursache: 1.
  • Page 16: Owner's Manual In English From

    Owner's Manual Content Page INSTALLATION & ELECTRICAL CONNECTION Installation of the Amplifier, Electrical Connection 2-CHANNEL AMPLIFIER V 450.2 2-CHANNEL AMPLIFIER V 450.2 2-CHANNEL AMPLIFIER V 450.2 2-CHANNEL AMPLIFIER V 450.2 2-CHANNEL AMPLIFIER V 450.2 Functions & Controls 2-Channel-Mode: 2 Speakers / Stereo 1-Channel-Mode: 1 Subwoofer / Mono bridged 4-CHANNEL AMPLIFIER V 500.4 &...
  • Page 17: Electrical Connection

    Installation and Electrical Connection V 450.2 General Installation Notes The amplifier is generally mounted in the rear trunk area but can be mounted in any convenient area such as beneath a seat. Please be sure to locate this unit where you have reasonable air circulation and protection from moisture. When considering the mounting location you should minimize the length of the power and speaker leads.
  • Page 18: Functions & Controls

    2-Channel Amplifier - Functions & Controls V 450.2 CROSSOVER OFF / LP / HP Position HP - Highpass is activated, the frequency of the speakers is bounded below. The threshold is from 40Hz to 400Hz adjustable via FREQ ADJUST. Position LP - Lowpass is activated, the frequency of the speakers is bounded above. The threshold is from 40Hz to 400Hz adjustable via FREQ ADJUST.
  • Page 19: 2-Channel-Mode: 2 Speakers / Stereo

    2-Channel Amplifiers - Speaker & RCA-Connection V 450.2 2-Channel-Mode: 2 Speakers / Stereo Interconnect Cable Checklist • Connect the head unit line outputs with good quality RCA to RCA cables with the LINE INPUT • SECTION for CH1/2 of the amplifier. •...
  • Page 20: 1-Channel-Mode: 1 Subwoofer / Mono Bridged

    2-Channel Amplifiers - Speaker & RCA-Connection V 450.2 1-Channel-Mode: 1 Subwoofer / Mono bridged Interconnect Cable Checklist • Connect the head unit line outputs with good quality RCA to RCA cables with the LINE INPUT • SECTION for CH1/2 of the amplifier. •...
  • Page 21: Functions & Controls

    4-Channel Amplifiers - Functions & Controls V 500.4 / V 900.4 CROSSOVER - Switches & Controls CH1/2 & CH3/4 channel-pair separated Position LP - Lowpass is activated, the frequency of the speakers is bounded above. The threshold is from 40Hz to 400Hz adjustable via FREQ ADJUST. Position HP - Highpass is activated, the frequency of the speakers is bounded below.
  • Page 22: 4-Channel-Mode: 2 Frontspeakers / Stereo & 2 Rearspeakers / Stereo

    4-Channel Amplifiers - Speaker & RCA-Connection V 500.4 / V 900.4 4-Channel-Mode: 2 Frontspeakers / Stereo & 2 Rearspeakers / Stereo Interconnect Cable Checklist • Connect the head unit line outputs with good quality RCA to RCA cables with the LINE INPUT SECTION for CH1/2 &...
  • Page 23: 3-Channel-Mode: 2 Speakers / Stereo With 1 Subwoofer / Mono Bridged

    4-Channel Amplifiers - Speaker & RCA-Connection V 500.4 / V 900.4 3-Channel-Mode: 2 Speakers / Stereo & 1 Subwoofer / Mono bridged Interconnect Cable Checklist • Connect the head unit line outputs with good quality RCA to RCA cables to the LINE INPUT SECTION •...
  • Page 24: 2-Channel-Mode: 2 Subwoofer / Mono Bridged

    4-Channel Amplifiers - Speaker & RCA-Connection V 500.4 / V 900.4 2-Channel-Mode: 2 Subwoofer / Mono bridged Interconnect Cable Checklist • Connect the head unit subwoofer line output with a good quality RCA to RCA cable and Y-Connectors (Split signal) to the LINE INPUT SECTION CH1/2 & CH3/4 of the amplifier. •...
  • Page 25: Functions & Controls

    5-Channel Amplifiers - Functions & Controls V 800.5 BASS REMOTE CH5 - Allows to control Bass Boost via Remote Control from any INPUT GAIN - Allows location, e.g. from driver's seat. Please LINE INPUT - Allows to connect the amplifier to adjust the input level connect the included bass remote here.
  • Page 26: 5-Channel-Mode: 4 Loudspeakers / Stereo With 1 Subwoofer / Mono

    5-Channel Amplifiers - Wiring & Connections V 800.5 5-CHANNEL-MODE: 4 Loudspeakers / Stereo with 1 Subwoofer / Mono Interconnect Cable Checklist • Connect the RCA Outputs (FRONT L & R, REAR L & R and SUB OUT) of the head unit •...
  • Page 27: 3-Channel-Mode: 2 Loudspeakers / Stereo Bridged With 1 Subwoofer / Mono

    5-Channel Amplifiers - Wiring & Connections V 800.5 3-CHANNEL-MODE: 2 Loudspeakers / Stereo bridged with 1 Subwoofer / Mono Interconnect Cable Checklist • Connect the RCA Outputs (FRONT L & R or REAR L & R) of the head unit with the RCA LINE INPUT •...
  • Page 28: Specifications

    Specifications V 450.2 V 500.4 V 900.4 V 800.5 Channels 2 x 150/300 4 x 75/150 4 x 125/250 4 x 75/150 + 200/400 Watts RMS/MAX. @ 4 Ohms 2 x 225/450 4 x 125/250 4 x 225/450 4 x 125/250 + 300/600 Watts RMS/MAX.
  • Page 29: Trouble Shooting

    Trouble Shooting System does not turn on 1. Check all fuses. 2. Check all connections. 3. Measure the +12 volt and remote turn on voltages at the amplifier terminals. If these are non existent or too low, take voltage measurements at fuse holders, distribution blocks, the head unit’s +12 volt and remote leads to localize the problem.
