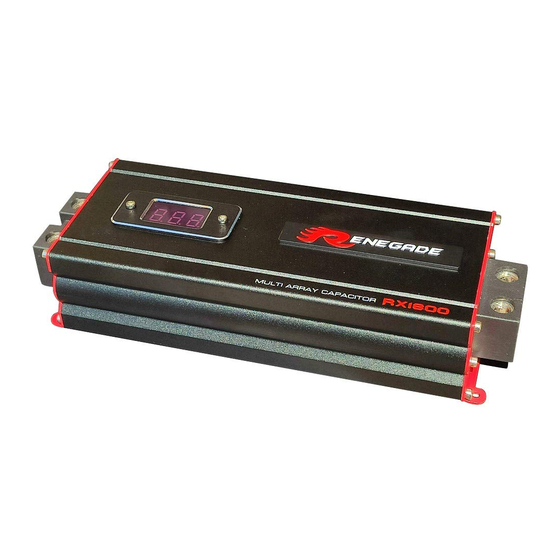

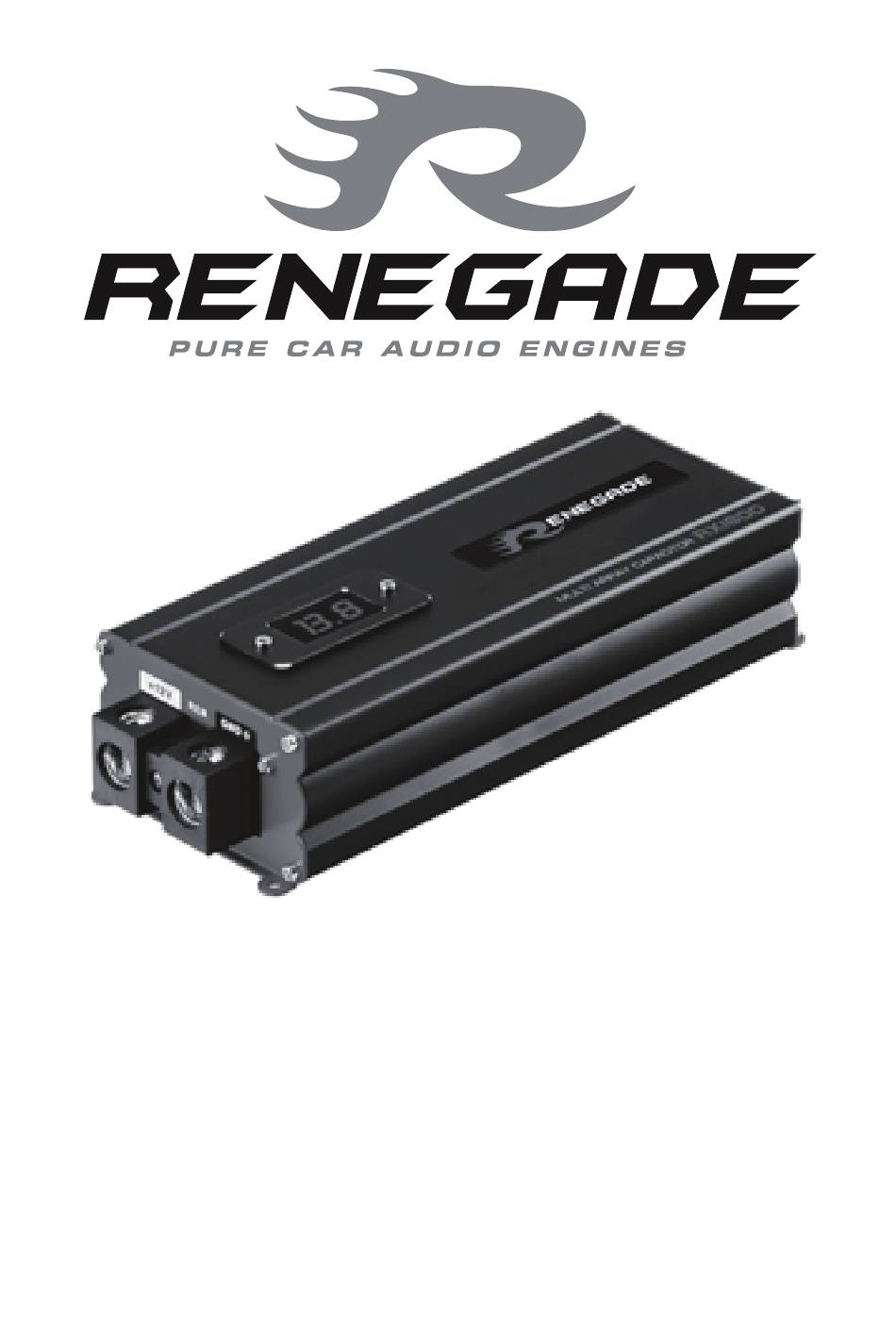

- Page 1 RX1800 MULTI ARRAY CAPACITOR BEDIENUNGSANLEITUNG OWNER’S MANUAL VERS. 1.1...
- Page 2 TECHNISCHE DATEN Nenn-Kapazität: 18 x 10 000 μF Dauer-Betriebsspannung: 12-16 VDC Betriebstemperatur: -20 ~ 60° Abmessungen: 90 x 52 x 210 mm BESTIMMUNGSGEMÄSSE VERWENDUNG Dieses Gerät ist nur für den Betrieb in einem Fahrzeug mit einer Bordspannung von 12 Volt mit negativer Masse geeignet. SICHERHEITSHINWEISE Bevor Sie mit der Installation des Kondensators beginnen, sollten Sie die fol- genden Anweisungen der Bedienungsanleitung genau befolgen!
- Page 3 MONTAGE Montieren Sie das Gerät keinesfalls auf stark vibrierenden Flächen wie bei- spielsweise einem Gehäusesubwoofer. Für bestmögliche Ergebnisse sollte der Kondensator so nahe wie möglich bei der Endstufe installiert werden. Die Kabel zwischen dem Kondensator und der Endstufe sollten möglichst kurz sein (max. 45 cm) und einen möglichst großen Querschnitt aufweisen.
- Page 4 ANSCHLUSSDIAGRAMM Massepunkt Sicherung (nicht enthalten) Steuer- leitung Autoradio Batterie Massepunkt Verstärker ACHTUNG: Achten Sie stets auf korrekte Polung - Explosionsgefahr!
- Page 5 SPECIFICATIONS Rated Capacity: 18 x 10 000 μF Operating Voltage: 12-15 VDC Operating Temperature: -20 ~ 60° Dimensions: 90 x 52 x 210 mm INTENDED USE This device is only suitable for the operation in a vehicle with an on-board voltage of 12 volts, negative ground. SAFETY INSTRUCTIONS Before you begin with the installation, please attend the following advices in this manual.
- Page 6 INSTALLATION Never mount the device on strongly vibrating surfaces such as a subwoofer enclosure. For achieving the best results the capacitor should be located close-by the am- plifier. The cables between capacitor and amplifier should be short as possible (max. 45 cm) and should have large cross section. While installing the cables or the operation, ensure not to damage the insulation of the cables.
- Page 7 WIRING DIAGRAM Ground Fuse (not included) Remote Ground Wire Head Unit Battery Amplifier WARNING: Ensure always correct polarity! Danger of explosion!
- Page 8 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de © Audio Design GmbH, all rights reserved. Technical changes, errors and mistakes reserved.
