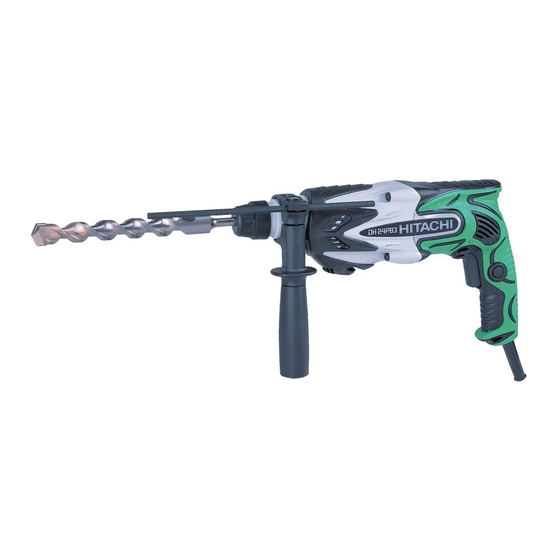

Rotary Hammer
Martillo perforador
สว่ า นเจาะกระแทกโรตารี
DH 24PB3
HANDLING INSTRUCTIONS
INSTRUCCIONES DE MANEJO
คู ่ ม ื อ การใช้ ง าน
Read through carefully and understand these instructions before use.
Leer cuidadosamente y comprender estas instrucciones antes del uso.
โปรดอ่ า นโดยละเอี ย ดและทำความเข้ า ใจก่ อ นใช้ ง าน

Advertisement

loading

Related Manuals for Hitachi DH 24PB3

Summary of Contents for Hitachi DH 24PB3

  • Page 1 Rotary Hammer Martillo perforador สว่ า นเจาะกระแทกโรตารี DH 24PB3 HANDLING INSTRUCTIONS INSTRUCCIONES DE MANEJO คู ่ ม ื อ การใช้ ง าน Read through carefully and understand these instructions before use. Leer cuidadosamente y comprender estas instrucciones antes del uso.
  • Page 3 &...
  • Page 4 ไทย English Español หั ว สว่ า น Drill bit Broca ส่ ว นของด้ า มสว่ า น Parte más Part of SDS-plus shank แบบ SDS-plus vástago ครอบหน้ า Front cap Cubierta frontal ตั ว จั บ Grip Sujetador ครอบกั น ฝุ ่ น Dust cup Capa de polvo ชุ...
  • Page 5 English d) Remove any adjusting key or wrench before GENERAL SAFETY RULES turning the power tool on. A wrench or a key left attached to a rotating part WARNING! of the power tool may result in personal injury. Read all instructions e) Do not overreach.

  • Page 6: Rotary Hammer Safety Warnings

    English 4. Before starting to break, chip or drill into a wall, fl oor ROTARY HAMMER SAFETY WARNINGS or ceiling, thoroughly confi rm that such items as electric cables or conduits are not buried inside. 1. Wear ear protectors. 5. Always hold the body handle and side handle of Exposure to noise can cause hearing loss.
  • Page 7 English ○ 13 mm rotary hammer chuck For drilling operations when using a straight shank bit for impact drilling with a rotary hammer. 13 mm Rotary hammer chuck Straight shank bit (SDS-plus shank) for impact drill Chuck wrench 2. Anchor setting (rotation + hammering) ○...
  • Page 8 English 4. Crushing operation (rotation + hammering) Bull point (Round type only) (SDS-plus shank) 5. Bolt placing operation with Chemical Anchor (rotation + hammering) Standard socket (SDS-plus shank) on the market 12.7 mm Chemical Anchor Adapter 19 mm Chemical Anchor Adapter 6.

  • Page 9: Prior To Operation

    English 8. Driving Screws (rotation only) Bit No. Chuck adapter (D) (SDS-plus shank) Bit No. Screw Size Length No. 2 3 – 5 mm 25 mm No. 3 6 – 8 mm 25 mm 9. Dust cup, Dust collector (B) NOTE When using tools such as bull points, drill bits, etc., make sure to use the genuine parts designated by...
  • Page 10 English ○ Do not attempt to use the rotary hammer in the 6. Selecting the driver bit rotation and striking function with the drill chuck Screw heads or bits will be damaged unless a bit and chuck adapter attached. This would seriously appropriate for the screw diameter is employed to shorten the service life of every component of the drive in the screws.

  • Page 11: How To Use The Core Bit

    Lubricate the thread of the core bit shank to facilitate protection, carbon brush inspection and replacement disassembly. on this tool should ONLY be performed by a Hitachi (2) Mount the core bit to the rotary hammer (Fig. 15). Authorized Service Center.
  • Page 12 Español b) Utilice equipo de seguridad. Utilice siempre una NORMAS GENERALES DE SEGURIDAD protección ocular. El equipo de seguridad como máscara para el ¡ADVERTENCIA! polvo, zapatos de seguridad antideslizantes, Lea todas las instrucciones casco o protección para oídos utilizado para Si no se siguen las instrucciones de abajo podría condiciones adecuadas reducirá...

  • Page 13: Especificaciones

    Español f) Mantenga las herramientas de corte afi ladas y PRECAUCIONES AL USAR EL MARTILLO limpias. PERFORADOR herramientas corte correctamente mantenidas con los bordes de corte afi lados son 1. Utilice protección de oídos. más fáciles de controlar. La exposición al ruido puede causar daños g) Utilice la herramienta eléctrica, los accesorios auditivos.
  • Page 14 Español ○ Broca de taladro (vástago cónico) y adaptador cónico Broca de taladro (Vástago cónico) Adaptador cónico (SDS más vástago) Chaveta Diámetro externo Modo cónico Broca de taladro aplicable 11,0 mm Broca de taradro Cono Morse (No.1) 11,0 ~ 17,5 mm 12,3 mm (vástago cónico) 12,7 mm...
  • Page 15 Español 3. Pertoración de orifi cio de diámetro grande (rotación + golpeteo) ○ Pasador central, barrena tubular, espiga de la barrena tubular y placa guía. (Placa guia) Pasador central Barrena Espiga de la barrena tubular tubular (SDS más vástago) Pasador central Barrent tubular (diámetro externo) Espiga de la barrena tubular 25 mm...
  • Page 16 Español 6. Perforación (rotación solamente) ○ Portabrocas, adaptador (G) del portabrocas, tornillo especál y llave de portabrocas Tornillo especial Porabrocas Adaptador (G) de portabrocas (13 VLRB-D) (SDS más vástago) Llave de portabrocas 7. Perforación (rotación solamente) Portabrocas (13 VLD-D) Adaptador (D) del portabrocas (SDS más vástago) Liave de portabrocas ○...

  • Page 17: Antes De La Puesta En Marcha

    Español PRECAUCIÓN APPLICACION ○ La copa de polvo y el colector de polvo (B) son para emplearse exclusivamente en trabajos de Rotación y función de golpeteo ○ Perforación de orifi cios de anclaje perforación de hormigón. No los emplee para ○...

  • Page 18: Modo De Usar La Barrena Tubular

    Español ○ Luego de hacer rotar la herramienta lentamente (3) No es necesario presionar con fuerza la broca. Presionar ligeramente la broca de forma que hasta que el tornillo quede parcialmente metido el polvo producido al taladrar salga al exterior en la madera, apretar más el gatillo para obtener la gradualmente.
  • Page 19 Centro de Servicio Autorizado de Hitachi. 5. Reemplazo del cable de alimentación Si el cable de alimentación de la herramienta está dañado, envíe la herramienta al Centro de Servicio Autorizado de Hitachi para que le cambien el cable de alimentación. 6. Lista de repuestos PRECAUCIÓN La reparación, modifi...
  • Page 21 ○...
  • Page 22 ○ ○ ○ ○...
  • Page 23 ○...
  • Page 24 ○ ○...
  • Page 25 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Page 26 ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Page 28 ไทย d) เอาสลั ก ปรั บ แต่ ง หรื อ ประแจออกก่ อ นเปิ ดสวิ ท ซ์ ไฟฟ้ า กฎความปลอดภั ย โดยทั วไป สลั ก หรื อ ประแจที ติ ด กั บ ส่ ว นหมุ น ของเครื องมื อ ไฟฟ้ าอาจทำให้ คำเตื...
  • Page 29 ไทย 4. ก่ อ นเริ มกระแทก เจาะหรื อ คว้ า นเข้ า ในผนั ง พื นหรื อ เพดาน คำเตื อ นความปลอดภั ย ของสว่ า นเจาะกระแทกโรตารี ตรวจดู ใ ห้ แ น่ ใจว่ า ไม่ ม ี ส ายไฟฟ้ าหรื อ ท่ อ งอยู ่ เ สี ย ก่ อ น 1.
  • Page 30 ไทย เส้ น ผ่ า นศู น ย์ ก ลางภายนอก แบบเทเปอร์ ดอกสว่ า นที ใช้ 11.0 มม. เทเปอร์ เ ล็ ก หมายเลข 1 หั ว สว่ า น (ก้ า นเทเปอร์ ) 11.0 ~ 17.5 มม. 12.3 มม. เทเปอร์ เ ล็ ก หมายเลข 2 หั...
  • Page 31 ไทย 3. เจาะรู ใ หญ่ (หมุ น + กระแทก) เดื อ ย, จานเจี ย รเพชรคอนกรี ต , เพลาจานเจี ย รเพชรคอนกรี ต และแผ่ น ราง ○ (แผ่ น ราง) เดื อ ย จานเจี ย รเพชรคอนกรี ต เพลาจานเจี ย รเพชรคอนกรี ต (ด้ า มสว่ า นแบบ SDS-plus) เดื...
  • Page 32 ไทย 6. การเจาะรู แ ละขั น สกรู (หมุ น อย่ า งเดี ย ว) ล็ อ กสว่ า น, ตั ว ปรั บ ล็ อ ก (G), สกรู พ ิ เ ศษและประแจล็ อ ก ○ สกรู พ ิ เ ศษ ล็...
  • Page 33 ไทย เมื อหมุ น สว่ า นเจาะกระแทกโรตารี ขณะถอดชุ ด เก็ บ ฝุ ่ น (B) จากผิ ว ○ การใช้ ง าน คอนกรี ต ชุ ด เก็ บ ฝุ ่ น (B) จะหมุ น ไปพร้ อ มกั บ หั ว สว่ า น โปรดแน่ ใจว่ า การทำงานเจาะและกระแทก...
  • Page 34 ไทย 1) ติ ด ล็ อ กสว่ า นเข้ า กั บ ตั ว ปรั บ ล็ อ ก วิ ธ ี ใ ช้ จ านเจี ย รเพชรคอนกรี ต (2) ด้ า มสว่ า นเป็ นแบบเดี ย วกั บ หั ว สว่ า น ดั...
  • Page 35 ไทย การบำรุ ง รั ก ษาและการตรวจสอบ 1. การตรวจสอบหั ว สว่ า น เนื องจากการใช้ เ ครื องมื อ ที ทื อจะทำให้ ม อเตอร์ ท ำงานผิ ด ปกติ แ ละ ลดประสิ ท ธิ ภ าพลง ให้ ล ั บ หรื อ เปลี ยนหั ว สว่ า นเสี ย ใหม่ เมื อพบว่ า เริ...
  • Page 37 BALL BEARING 6904DDPS2L FAN GUIDE SLEEVE (A) HEX.HD.TAPPING SCREW D4×50 RETAINING RING 37MM STATOR PUSHING BUTTON BALL BEARING 608VVC2PS2L PUSHING SPRING HITACHI LABEL O-RING (S-18) HOUSING CHANGE LEVER CHOKE COIL (A) STEEL BALL D7.0 SWITCH CYLINDER PUSHING BUTTON SECOND GEAR...
