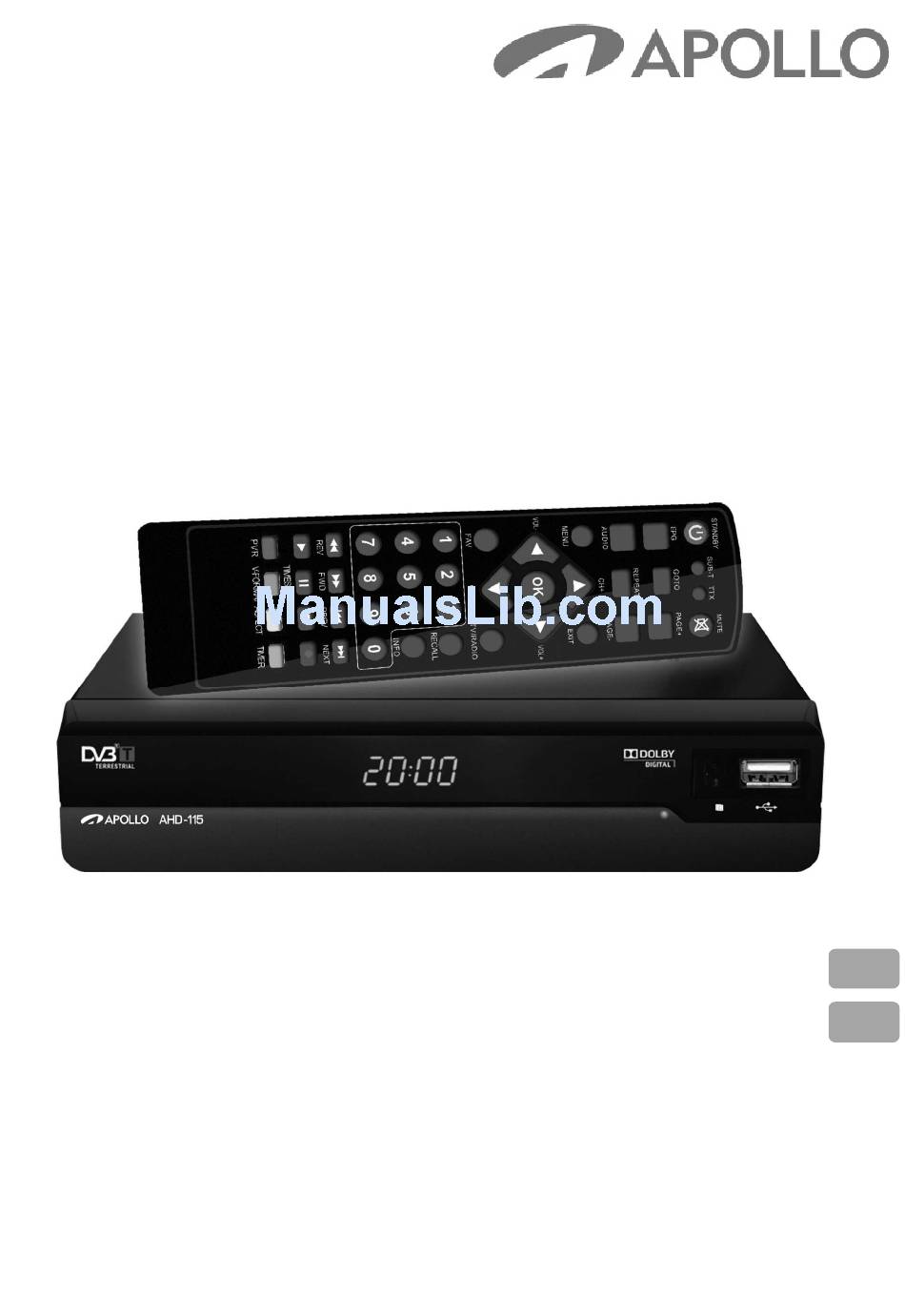

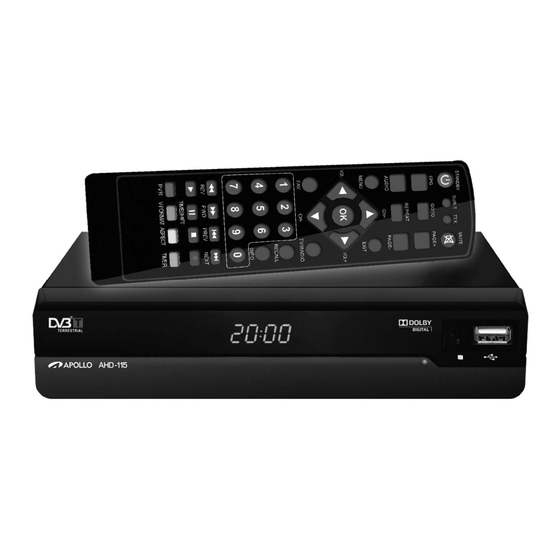

- Page 1 AHD-115 TV tuner DVB-T Tuner telewizyjny DVB-T Instruction Manual Instrukcja obsługi...
- Page 2 Detailed warranty information can be found in the warranty card. The information contained in this document is subject to change without notice. Apollo Electronics reserves the right to calculation mistakes and printing errors. Copyright © 2012 Apollo Electronics. All rights reserved.
-
Page 3: Table Of Contents
SPECYFICATION ......................... 22 THANK YOU! Thank you for purchasing Apollo product. We hope that the quality and functionality of the appliance will meet your expectations. In order to provide answers to any questions which might arise when using the appliance we ask you to read the below Instruction Manual. -
Page 4: Safety Instructions
SAFETY INSTRUCTIONS • Instruction manual is an integral part of the product. • Carefully read and follow the below manual before use. • Get acquaintance with the technical data, available in the chapter Specification or on the rating plate, prior to connect the appliance to the electrical source of power. •... -
Page 5: Front Panel
FRONT PANEL 1. USB PORT 2. REMOTE CONTROL SENSOR 3. CHANNEL DOWN 4. CHANNEL UP POWER REAR PANEL RF IN – connect to a CATV line or antenna input jack RF OUT – connect a RF signal from the unit to either the RF input jack on TV or to other unit ( unprocessed signal ) COAXIAL –... -
Page 6: Remote Control
REMOTE CONTROL Switch on / off POWER MUTE Enable on disable audio Display electronic program guide Display channel information INFO Switch on teletext AUDIO Audio setting menu Open to the list screen Display subtitle SUBTITLE MENU Display the main menu Quit current menu EXIT Change channel up... -
Page 7: Battery Installation
BATTERY INSTALLATION • Remove the battery cover from the Remote Control and put 2xAAA size batteries inside the compartment. • Batteries should not be disposed together with household waste. Contact the company responsible for waste disposal and ask for the address of the nearest waste equipment collection point. •... -
Page 8: Connection
CONNECTION For basic connection the appliance to the TV set, SCART connection can be used. For a higher quality sound, use a direct HDMI (high-definition multimedia interface that enables transmission of digital audio and video signals using a single cable ) connection. Coaxial cable connection to a digital amplifier is optional. -
Page 9: Language Setting
LANGUAGE SETTING Language settings are in “INSTALATION” menu. Press <Menu> Press ▲ / ▼ until switching to “SETUP&MORE” item. Press ◄ / ► until switching to “SETUP”. Then press <OK> to enter. Press ◄ / ► until switching to “Installation”. Press <OK>... -
Page 10: Auto Scan
AUTO SCAN Press <OK> to confirm “AUTO SCAN“ or “MANUAL SCAN“. Press <OK> to confirm the empty action and start auto scan. Note: Auto scan implementation needs several minutes In scanning, user can press <Exit> to cancel auto scan any time. And when scan finished, the result would be showed to tell user how many TV&Radio services are found this time. -
Page 11: Main Menu
MAIN MENU After turning on “Main Menu” will be diaplayed at first. User can select the function, enterring TV or radio for service watching, or other functions wanted. Press <Menu> to enter “Main Menu”. Press <Info> to display STB system versions. BROADCASTING In “Broadcasting”... -
Page 12: Recorder
RECORDER User can play and manage the recorded services here. Press <Menu> to enter “Main Menu”. Press ▲ / ▼ until switching to “Broadcasting” item. Press ◄ / ► until switching to “Recorder”. Press <OK> to confirm Press <Navi> to enable recorder Navi bar. Press ◄... - Page 13 DELETE Selecting “Del” Navi bar item, system would ask whether to delete the selected files. Press <OK> to confirm and <Exit> to cancel. Delete records DEVICE In “Device” item, user can view and manage all storage devices, which are currently plugged-in the STB. Press ◄...
- Page 14 Play record Record list Notes: “My Recorder” is only enabled when there is storage device plugged in, which contain the recorded services. When a record is selected, the related info would displaye on top-right screen, including record name, date, time and duration. When playing the same record next time, user would be asked whether to continue last playing or to start from the very begin.
-
Page 15: Setup & More
In “Vol” item, current volume can be read/set through a displayed volume bar. Pressing <Exit> would exit volume adjust. ZOOM+ “Zoom+” item provides video output zoom in function. ZOOM- “Zoom-” item provides video output zoom out function. Pressing <OK> would switch between 75%, 50% and 25% modes. INFO When playing record, user may select “Info”... -
Page 16: Instalation
In “Setup” menu, user can set/change STB system parameters. Press <Menu> to enter “Main Menu”. Press ▲ / ▼ until switching to “SETUP&MORE” item. Press◄ / ► <Left/Right> until switching to “Setup”. Press <OK> to confirm Notes: In “Setup” menu, one may press <Left/Right> to switch the sub-menu: “Installation”, “My Box”, “TV Setup”, “Password”, “SW Update and “Set Default”. -
Page 17: My Box
Antenna Setting In “Antenna Setting” bar, user may set Antenna power off/on. Press ▲ / ▼ to focus on “Antenna Setting” bar. Press ◄ / ► to select “ON” or “OFF”. Press <Exit> to save current setting. Country Setting Change of ”Counrty Setting” would re-set the default frequency channel table in service auto scan, and re- set the time-zone as the updated country region. -
Page 18: Tv Setup
GMT Usage In “GMT Usage” bar, user can select whether GMT is “ON” of “OFF” Press ▲ / ▼ to focus on “GMT Usage” bar. Press ◄ / ► to select whether the GMT is “ON” or “OFF”. Press <Exit> to save current setting. Time Zone In “Time Zone”... -
Page 19: Video Output
TV Format In “TV Format” bar, user can set video output format: “4:3LB”, “4:3PS”, “16:9LB” , “16:9FIT”. Press ▲ / ▼ to focus on “TV Format” bar. Press ◄ / ► to select the format. Press <Exit> to save current setting. TV Mode In “TV Mode”... -
Page 20: Password
PASSWORD The initial password is “”0000. Press ◄ / ► to select sub-menu of “Password”. Press <OK> to confirm . Press ◄ / ► to select thepssword. Press <Exit> to save current setting. Menu Lock In “Menu lock” bar, user can select whether menu lock is “ON” or “OFF”. Press ▲... - Page 21 Teletext In service mode, user can watch teletext of current channnel. Press <TTX> to enter teletext setting page. Press ▲ / ▼ to select teletext language. Press <OK/Exit> to confirm/exit teletext setting page. Press ◄ / ► to select teletext pages. Subtitle In service mode, user can set and watch subtitle of current channel.
-
Page 22: Specyfication
SPECIFICATION Tuner Input Frequency 174 – 230MHz / 7MHz 470 – 862MHz / 8MHz RF Input level -25~82dBm Modulation QPSK, 16QAM, 64QAM Video Decoder Format AVI, MKV, Xvid, divx, MPEG- 1, MPEG-2, MP4, VOB, H264 Output Format HDMI Audio Decoder Format mp3, E-AC-3 (DD+), wma, wav, MPEG-1 (LAYER 1 &... - Page 23 HASŁO ............................40 SPECYFIKACJA ........................... 42 DZIĘKUJEMY! Dziękujemy Państwu za zakup produktu APOLLO. Mamy nadzieję, że funkcjonalność tego urządzenia spełni Państwa oczekiwania. Aby odpowiedzieć na pytania, które mogą pojawić się w trakcie użytkowania niniejszego urządzenia, prosimy o zapoznanie się z poniższą instrukcją obsługi.
-
Page 24: Wskazówki Bezpieczeństwa
WSKAZÓWKI BEZPIECZEŃSTWA • Instrukcja obsługi jest integralną częścią produktu. • Przed rozpoczęciem użytkowania urządzenia należy dokładnie zapoznać się z niniejszą instrukcją obsługi i bezwzględnie jej przestrzegać. • Przed podłączeniem urządzenia do źródła zasilania należy zapoznać się z danymi technicznymi dotyczącymi urządzenia znajdującymi się w rozdziale Specyfikacja oraz na tabliczce znamionowej na urządzeniu, podłączyć... -
Page 25: Przedni Panel
PRZEDNI PANEL Port USB Czujnik pilota Poprzedni kanał Następny kanał Włącznik ZAŁ / WYŁ TYLNY PANEL RF IN – wejście sygnału telewizji kablowej lub kabla antenowego RF OUT –wyjście antenowe do telewizora lub innego odbiornika (sygnał nieprzetworzony) COAXIAL – wyjście dżwięku cyfrowego HDMI –... -
Page 26: Pilot Zdalnego Sterowania
PILOT ZDALNEGO STEROWANIA POWER Włączenie / wyłączenie MUTE Włączenie / wyłączenie dźwięku Uruchomienie przewodnika po programach INFO Wywołanieee informacji o kanale Telegazeta AUDIO Ustawienia AUDIO Wywołanie listy plików zapisanych na dysku SUBTITLE Wybór napisów podczas ogladania filmów MENU Wejście na główne menu EXIT Zamknij aktualne menu Następny kanał... - Page 27 INSTALACJA BATERII • Zdejmij pokrywę baterii z pilota zdalnego sterowanie i umieść baterie 2xAAA wewnątrz komory • Baterii nie należy wyrzucać wraz z domowymi odpadkami. Skontaktuj się z firmą odpowiedzialną za usuwanie odpadów i poproś o adres najbliższego składowiska baterii. •...
-
Page 28: Podłączenie
PODŁĄCZENIE Sygnał analogowy można przesłać do telewizora złączem SCART. Za pomocą kabla SCART należy połączyć odpowiednie gniazda w telewizorze i urządzeniu. Podłączeniem zapewniającym wysoką jakość dźwięku i obrazu jest połączenie za pomocą złącza cyfrowego HDMI. Należy podłączyć wyjście sygnału HDMI OUT w urządzeniu do wejścia HDMI IN w telewizorze za pomocą... -
Page 29: Ustawienie Wersji Językowej
USTAWIENIA WERSJI JĘZYKOWEJ Ustawienia językowe znajdują się w menu „INSTALACJA”. Naciśnij <Menu> . Naciśnij ▲ / ▼ aby przejść do “USTAW & WIĘCEJ” Naciśnij ◄ / ► aby przejść do “USTAW”, następnie naciśnij <OK>. Naciśnij ◄ / ► aby przejść do “INSTALACJA” Naciśnij <OK>... -
Page 30: Auto Wyszukiwanie
AUTO WYSZUKIWANIE Nacisnij <OK> aby potwierdzić “AUTO SKAN“ lub “MANUAL SKAN“ Naciśnij <OK>aby potwierdzić akcję i uruchomić skanowanie. Uwaga: Funkcja AUTO SKAN“ może trwać kilka minut W trakcie skanowania naciskając klawisz “EXIT“ przerywa skanowanie.. Po zakończeniu skanowania otrzymujemy listę wyszukanych stacji telewizyjnych i radiowych. Auto wyszukiwanie Lista wyszukanych stacji SKAN RĘCZNY... -
Page 31: Menu Główne
Naciśnij <OK> by potwierdzić “SKAN RĘCZNY” Naciśnij ▲ / ▼ aby wybrać “CZĘSTOTLIWOŚĆ” Naciśnij <0 ~ 9> aby wprowadzić wartość częstotliwości Naciśnij ▲ / ▼ aby wybrać ”Przepustowość” Naciśnis ◄ / ► aby ustawić wartość przepustowości (szerokości pasma) . Naciśnij <OK> aby uruchomić “SKAN RĘCZNY” Naciśnij <Exit>... -
Page 32: Tv / Radio
TV / RADIO Wybór “TV” lub “Radio” przenosi do określonej funkcji Widok TV ODTWARZACZ Użytkownik może odtwarzać oraz zarządzać nagranymi plikami. Naciśnij <Menu> aby wejść do “Menu Głownego”. Naciśnij ▲ / ▼, aby przejść do “RADIO % TELEWIZJA” Naciśnij ◄ / ► aby wybrać ”ODTWARZACZ” Naciśnij <OK>... - Page 33 EDYCJA Dzięki tej funkcji nazwy plików mogą być modyfikowane. Używając klawiszy ▲ / ▼ oraz ◄ / można edytować nazwę pliku. Wciskając ”EXIT” wychodzimy z edycji i zapisujemy nową nazwę pliku Edycja nazwy plików GŁOSNOŚĆ Dzięki tej funkcji można regulować poziom głośności Naciskając EXIT wychodzimy z bieżącego okna NAVI USUWANIE Dzięki tej funkcji możliwe jest usuwanie wybranych plików.
- Page 34 URZĄDZENIA Dzięki tej funkcji można zarządzać oraz przeglądać zawartość urządzeń pamięci masowej podłączonych do tunera. Menu urządzenia Naciśnij ◄ / ► aby wybrać typ urządzenia, Naciśnij ◄ / ► aby przełączyć się między urządzeniami, Naciśnij ◄ / ► aby wybrać partycje urządzenia, Naciśnij <OK.>...
- Page 35 Uwaga : Lista zapisanych plików aktywna jest tylko gdy podłączone jest urządzenie pamięci masowej. Podczas odtwarzania na prawym górnym rogu ekranu wyświetlane będą informacje dot. nazwy pliku, daty i godziny oraz czasu odtwarzania. Przy ponownym odtwarzaniu tego samego pliku użytkownik zostanie zapytany, czy kontynuować odtwarzanie od momentu zakończenia, czy zacząć...
-
Page 36: Ustawienia
Funkcja ZOOM Informacje o pliku USTAWIENIA W menu “USTAW” można ustawić / zmienić parametry system Naciśnij <Menu> aby wejść do Menu Głównego . Naciśnij ▲ / ▼ az przejdziesz do “USTAW & WIĘCEJ” Naciśnij ◄ / ► az przejdziesz do “USTAW”. Naciśnij <OK>... -
Page 37: Instalacja
INSTALACJA Funkcja ta umożliwia ustawienie skanowania oraz parametrów wyjściowych. . Naciśnij ◄ / ► by wybrać “INSTALACJA”. Naciśnij <OK> lub ▼ by zatwierdzić. „INSTALACJA” Ustawienia anteny Funkcja ta umożliwia ustawienie mocy anteny (WŁ – WYŁ) Naciśnij ▲ / ▼ by wyświetlić Ustawienia Anteny. Naciśnij ◄... -
Page 38: Mój Box
MÓJ BOX W ustawieniach “Mój Box” można min ustawić datę oraz czas . Naciśnij ◄ / ► aby wybrać funkcję “Mój Box”. Naciśnij <OK> lub ▼ a by zatwierdzić „MÓJ BOX” Użytk. GMT W ustawieniach “Użytk. GMT” można wybrać czy GMT będzie “ZAŁ” czy “WYŁ”, uwzględniając korektę czasową... -
Page 39: Ustawienia Tv
USTAWIENIA TV Naciśnij ◄ / ► aby wybrać funkcje “USTAW TV”. Naciśnij <OK> by zatwierdzić Czas wygasz. W ustawieniach tej funkcji można ustawić automatyczny czas wyłączania Naciśnij ▲ / ▼ aby wybrać “Czas Wygasz.”. Naciśnij ◄ / ► aby wybrać czas wyłączenia (15min, 30 min, 45min, 60 min, 90min 120 min) Naciśnij <Exit>... -
Page 40: Hasło
Wyjście video W ustawieniach tej funkcji można ustawić źródło sygnału video Naciśnij ▲ / ▼ aby wyświetlić Wyjście video Naciśnij ◄ / ► aby ustawić źródło sygnału video Naciśnij <Exit> aby zapisać ustawienia Uwaga: Gdy Wyjście video jest “CVBS” Rozdzielczość TV jest wyłączona W Trybie TV PAL dostępne są... - Page 41 Automatyczny zapis Naciśnij <TIMER> aby wyświetlić ustawienia automatycznego zapisu Naciśnij <OK> aby wyświetlić ustawienia zapisu (Zaaw Stoper) Press ▲ / ▼ to select the mode. Press <OK> to confirm Telegazeta Możliwe jest oglądanie telegazety bieżącego kanału TV. Naciśnij <TTX> aby wyświetlić telegazetę Naciśnij ▲...
-
Page 42: Specyfikacja Techniczna
100-240~ 50/60Hz Maksymalny pobór mocy w trybie pracy Maksymalny pobór mocy w trybie <0,5W czuwania Wsparcie dla polskich czcionek TXT, SRT Apollo Electronics Poleczki 13 02-822 Warsaw www.apollo.eu multimedia@apollo.eu +48 22 46 45 800 fax +48 22 46 45 865... - Page 44 WARUNKI GWARANCJI Apollo Electronics Sp. z o. o. z siedzibą w Warszawie, ul. Poleczki 13, udziela gwarancji na okres 24 miesięcy od daty zakupu, umieszczonej na niniejszej Karcie Gwarancyjnej. Niniejsza Karta Gwarancja uprawnia do bezpłatnego serwisu gwarancyjnego w Serwisie Apollo Electronics Sp. z o. o. na obszarze Rzeczpospolitej Polskiej.
