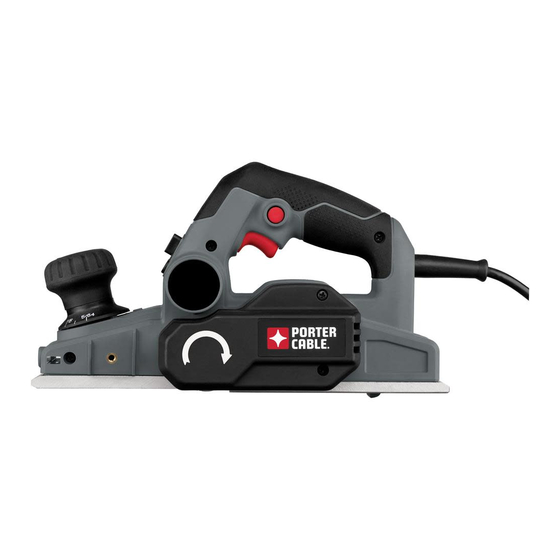

6.0 Amp Planer
Raboteuse de 6,0 A
Cepilladora de 6,0 amperios
Instruction manual
Manuel d'instructions
Manual de'instrucciones
www.portercable.com
INSTRUCTIVO DE OPERACIÓN,
CENTROS DE SERVICIO Y PÓLIZA DE
GARANTÍA.
ADVERTENCIA: LÉASE ESTE
INSTRUCTIVO ANTES DE USAR EL
PRODUCTO.
CATALOG NUMBER
PC60THP

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PC60THP and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Porter-Cable PC60THP

Summary of Contents for Porter-Cable PC60THP

  • Page 1 6.0 Amp Planer Raboteuse de 6,0 A Cepilladora de 6,0 amperios Instruction manual Manuel d'instructions Manual de'instrucciones www.portercable.com INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE CATALOG NUMBER INSTRUCTIVO ANTES DE USAR EL PRODUCTO. PC60THP...
  • Page 2 General Power Tool Safety Warnings Read all safety warnings and instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious WARNING: injury. Save all warnings and instructions for future reference. The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

  • Page 3: Specific Safety Rules

    4) Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off.

  • Page 4: Safety Guidelines - Definitions

    • Keep air vents unobstructed for proper motor cooling. • DO NOT lay tool down on shoe when the blades are exposed. This can chip the blades. • Keep side discharge chute unobstructed at all times. • Never reach under the tool for any reason unless it is turned off and UNPLUGGED. BLADES ARE EXPOSED AND EXTREMELY SHARP.
  • Page 5 Symbols • The label on your tool may include the following symbols. The symbols and their definitions are as follows: V....volts A ....amperes Hz....hertz W....watts min ....minutes ....alternating current n o ....no load speed ....direct current ....Class I Construction ....earthing terminal (grounded) ....safety alert symbol ....Class II Construction...

  • Page 6: Operation

    OPERATION Switch (Figure 2) CAUTION: Check that the tool is not locked ON before connecting it to a power supply. If the trigger switch is locked ON when the tool is connected to the power supply, it will start immediately. Damage to your tool or personal injury may result. CAUTION: Allow the tool to reach full speed before touching tool to the work surface.
  • Page 7 Planing Tip: For a smoother appearance, fasten a piece of scrap wood to the end of the piece you are planing. Donʼt stop planing until the cutting blades of the planer are past your work piece and into the scrap material.

  • Page 8: Collection Bag

    WARNING: Cut Hazard. Planer blades are sharp and must be handled with care. NOTE: The PC60THP has two blades, one on each side of the blade drum. Any operation or adjustment should be made to both blades. The cutting blades provided with this tool are reversible.

  • Page 9: Maintenance

    Parking Foot (Figure 13) Your planer is equipped with a parking foot (P) that automatically lowers into place when the tool is lifted from the work surface. When planing, the parking foot raises as the tool is pushed forward. When the parking foot is lowered, the planer can set on the work surface without the blade touching.

  • Page 10: Troubleshooting

    We cannot guarantee repairs made or attempted by others. You can also write to us for information at PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305, (888) 848-5175 - Attention: Product Service. Be sure to include all of the information shown on the nameplate of your tool (model number, type, serial number, etc.).
  • Page 11 Les éléments ci-dessous sont des marques de commerce des outils et des accessoires de PORTER-CABLE : un agencement de couleurs grise et noire; un motif dʼ « étoile à quatre pointes » et trois bandes longitudinales contrastantes/à contours. Les marques suivantes sont également des marques de commerce se rapportant à...
  • Page 12 Raboteuse de 6,0 A Manuel d'instructions www.portercable.com PC60THP N° DE CATALOGUE...
  • Page 13 Avertissements de sécurité généraux pour les outils électriques Lire tous les avertissements de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se AVERTISSEMENT : solder par un choc électrique, un incendie et/ou une blessure grave. Conserver tous les avertissements et toutes les directives pour un usage ultérieur.

  • Page 14: Consignes De Sécurité Particulières

    d) Retirer toute clé de réglage ou clé standard avant de démarrer lʼoutil. Une clé standard ou une clé de réglage attachée à une partie pivotante peut causer des blessures. e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser lʼoutil électrique dans les situations imprévues.
  • Page 15 • Sʼassurer que la tension correspond aux données précisées sur la plaque signalétique. • Avant de brancher lʼappareil à la source dʼalimentation, sʼassurer que lʼinterrupteur est réglé à la position arrêt. • Sʼassurer dʼéteindre (OFF) immédiatement lʼoutil si celui-ci est coincé dans la pièce. •...
  • Page 16 AVERTISSEMENT : Toujours porter une protection auditive appropriée conformément à la norme ANSI S12.6 (S3.19) lors de lʼutilisation du produit. Dans certaines conditions et selon la durée dʼutilisation, le bruit émis par ce produit peut contribuer à une perte auditive. LIGNES DIRECTRICES EN MATIÈRE DE SÉCURITÉ...

  • Page 17: Composants

    A. Détente Composants B. Bouton de verrouillage C. Bouton de réglage de la profondeur/poignée avant D. Poignée de la détente E. Semelle F. Goulotte dʼéjection de copeaux G. Levier de déflecteur à copeaux H. Bouton de réglage du guide de refeuillement I.
  • Page 18 AVERTISSEMENT : Éteindre et débrancher lʼoutil avant dʼeffectuer tout réglage ou Réglage de la profondeur de rabotage (figure 3) dʼenlever ou dʼinstaller tout accessoire. Profondeur de rabotage à réglage continu, soit de 0 à 2 mm (5/64 po). Pour régler la profondeur de coupe, tourner le bouton de réglage de la profondeur/poignée avant (C), dans le sens horaire, à...
  • Page 19 Pare-main (figure 7) Sʼassurer que le pare-main à ressort (N) est en bon état de marche avant dʼutiliser la raboteuse. AVERTISSEMENT : Risque de coupure. Ne pas retirer le pare-main. Guide de refeuillement (figures 8, 9) AVERTISSEMENT : Éteindre et débrancher lʼoutil avant dʼeffectuer tout réglage ou dʼenlever ou dʼinstaller tout accessoire.
  • Page 20 AVERTISSEMENT : Risque de coupure. Les lames de la raboteuse sont tranchantes et doivent être manipulées avec soin. REMARQUE : Le modèle PC60THP comprend deux lames, soit une de chaque côté du tambour à lames. Toute opération ou tout réglage doit être effectué aux deux lames.
  • Page 21 Chanfreinage de bordure (figure 14) La raboteuse comprend trois rainures de chanfreinage usinées de précision : 1,5 mm, 2,0 mm et 2,5 mm (Q). Elles sont situées sur la semelle avant et sont utilisées pour le rabotage le long dʼun coin de matériau (figure 14).

  • Page 22: Dépannage

    CABLE nʼont pas été testés avec ce produit, lʼutilisation de ceux-ci avec lʼoutil pourrait sʼavérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires PORTER-CABLE recommandés avec le produit. Les centres de réparation de lʼusine PORTER-CABLE ou les centres de réparation sous...

  • Page 23: Garantie Limitée De Trois Ans

    Les éléments ci-dessous sont des marques de commerce des outils et des accessoires de PORTER-CABLE : un agencement de couleurs grise et noire; un motif dʼ « étoile à quatre pointes » et trois bandes longitudinales contrastantes/à contours. Les marques suivantes sont également des marques de commerce se rapportant à...
  • Page 24 Cepilladora de 6,0 amperios Manual de'instrucciones www.portercable.com INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO. CATÁLOGO N° PC60THP...
  • Page 25 Advertencias generales de seguridad para herramientas eléctricas ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves. Conserve todas las advertencias e instrucciones para futuras consultas. El término “herramienta eléctrica”...

  • Page 26: Normas Específicas De Seguridad

    correctamente en todo momento. Esto permite un mejor control de la e) No se estire. Conserve el equilibrio adecuado y manténgase parado herramienta eléctrica en situaciones inesperadas. cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas f) Use la vestimenta adecuada.
  • Page 27 • Asegúrese de que el voltaje coincida con los datos específicos de la placa de identificación. • Asegúrese de que el interruptor esté en la posición de apagado antes de conectar el enchufe en una fuente de energía. • Si la herramienta se traba durante el funcionamiento, asegúrese de APAGARLA inmediatamente.

  • Page 28: Pautas De Seguridad/Definiciones

    ADVERTENCIA: El uso de esta herramienta puede generar o dispersar polvo lo cual puede causar lesiones respiratorias serias y permanentes y otros tipos de lesión. Siempre use protección respiratoria aprobada por NIOSH/OSHA para la exposición al polvo. Dirija las partículas en dirección opuesta a su cara y cuerpo. ADVERTENCIA: Durante el uso, siempre utilice protección individual para los oídos adecuada que cumpla con la norma ANSI S12.6 (S3.19).

  • Page 29: Operación

    Componentes A. Interruptor disparador B. Botón de bloqueo en encendido C. Perilla de ajuste de profundidad/mango delantero D. Mango interruptor E. Zapata F. Conducto de descarga de astillas G. Palanca deflectora de astillas H. Perilla de ajuste de la guía para rebajar I.
  • Page 30 Ajuste de la profundidad de cepillado (Figura 3) ADVERTENCIA: Apague y desenchufe la herramienta antes de realizar cualquier ajuste o retirar o instalar accesorios. La profundidad de cepillado es infinitamente variable de 0 a 2 mm (0 a 5/64 pulgada). Para ajustar la profundidad de corte, gire la perilla de ajuste de profundidad/mango delantero (C) hacia la derecha desde la posición “P”.
  • Page 31 ADVERTENCIA: Riesgo de corte. Las cuchillas de la cepilladora son filosas y deben manipularse con cuidado. NOTA: La PC60THP posee dos cuchillas, una en cada lado del tambor de las cuchillas. Toda operación o ajuste debe efectuarse en ambas cuchillas. Las cuchillas de corte...
  • Page 32 Para retirar la cuchilla de la cepilladora a. Coloque la cepilladora al revés como se muestra en la Figura 12. b. Afloje las tres tuercas (N) utilizando la llave (L) provista. c. Gire el protector de la cuchilla (O) hacia abajo. Retire cuidadosamente la cuchilla (M) deslizándola fuera del soporte.

  • Page 33: Detección De Problemas

    Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro sitio Web www.portercable.com o llame a la línea de ayuda Porter-Cable al (888)848-5175.

  • Page 34: Piezas De Repuesto

    Utilice sólo piezas de repuesto idénticas. Para obtener una lista de piezas o para solicitar piezas, visite nuestro sitio Web en www.portercable.com. También puede solicitar piezas al Centro de mantenimiento de fábrica PORTER-CABLE o al Centro de mantenimiento con garantía autorizado de PORTER-CABLE más cercanos. O bien, puede llamar a nuestro Centro de atención al cliente al (888) 848-5175.
  • Page 35 “estrella de cuatro puntas” y tres franjas longitudinales contrastantes/delineadas. Las siguientes también son marcas comerciales para uno o más productos de PORTER-CABLE y Delta: 2 BY 4®, 890™, Air America®, AIRBOSS™, Auto-Set®, B.O.S.S.®, Bammer®, Biesemeyer®, Builders Saw®, Charge Air®, Charge Air Pro®, CONTRACTOR SUPERDUTY®, Contractor's Saw®, Delta®, DELTA®,...
  • Page 36 Catalog Number PC60THP Form # 90572231 FEB. 2011 Printed in China...
