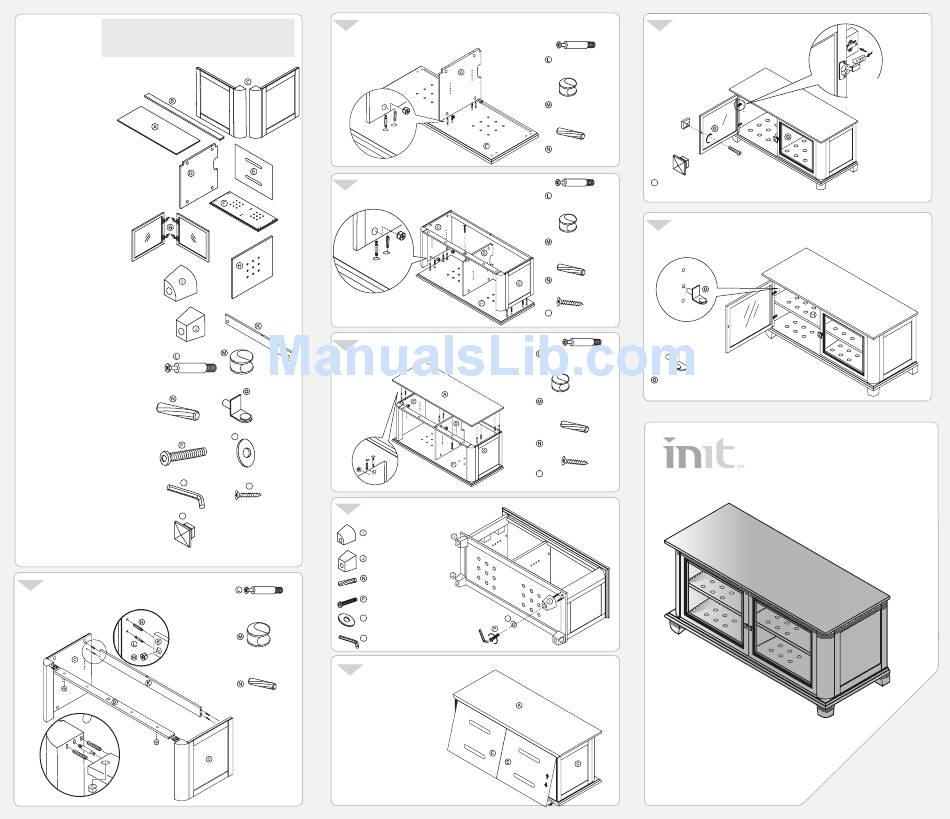

Init NT-SW003 Assembly Instruction

Missing parts? Call 800-573-2860
PARTS LIST
Pièces manquantes? Appeler le 800-573-2860
LISTE DES PIÈCES
¿Faltan piezas? Llame al 800-573-2860
LISTA DE PIEZAS
A Top panel (1)
B Front rail (1)
C R/L side panel (2)
D Center panel (1)
E Back panel (2)
F Bottom shelf (1)
G Doors (2)
H Adjustable shelf (2)
I Front legs (2)
J Back legs (2)
K Back top rail (1)
L Cam bolt (16)
M Cam lock (16)
N 8mm wood dowel (23)
O Shelf support (8)
P 1/4" x 3 1/2 Bolt (4)
Q Flat washer (4)
R Allen wrench (1)
S 8 X 1" screw (5)
T Knob (with bolt) (2)
You will also need: Phillips screwdriver
A Panneau supérieur (1)
B Support avant (1)
C Panneaux latéraux G/D (2)
D Panneau central (1)
E Panneau arrière (2)
F Étagère inférieure (1)
G Portes (2)
H Étagère amovible (2)
I Pieds avant (2)
J Pieds arrière (2)
K Support supérieur arrière (1)
L Vis à ferrure d'assemblage à excentrique (16)
M Ferrure d'assemblage à excentrique (16)
N Goujon en bois de 8 mm (23)
O Support d'étagère (8)
P Vis de 1/4 x 3 po 1/2 (4)
Q Rondelle plate (4)
R Clé Allen (1)
S Vis 8 X 1 po (5)
T Bouton (avec vis) (2)
Est également nécessaire :
un tournevis cruciforme
A Panel superior (1)
B Soporte frontal (1)
C Paneles laterales Izq./Der. (2)
D Panel central (1)
E Panel posterior (2)
F Repisa inferior (1)
G Puertas (2)
H Repisa desmontable (2)
I Patas frontales (2)
J Patas posteriores (2)
K Soporte superior posterior (1)
L Pernos de leva (16)
M Cerraduras de leva (16)
N Espiga de madera de 8 mm (23)
O Soporte de repisa (8)
P Perno de ¼ pulg. x 3 1/2 pulg. (4)
Q Arandela plana (4)
R Llave Allen (1)
R
S Tornillo de 8 X 1 pulg. (5)
T Perilla (con perno) (2)
También se necesitará:
destornillador Phillips
T
1 Attach front rail to side panels
Fixer le support avant aux panneaux latéraux
Fije el soporte frontal a los paneles laterales
08-1520
2 Attach center panel to bottom shelf
Fixer le panneau central à l'étagère inférieure
Fije el panel central a la repisa inferior
3 Attach side panels to bottom shelf
Fixer les panneaux latéraux à l'étagère inférieure
Fije los paneles laterales a la repisa inferior
4 Attach top shelf / Fixer le panneau supérieur /
Fije el panel superior
Q
S
5 Attach feet / Fixer les pieds / Fije las patas
Front leg (2) / Pieds avant (2)
Patas frontales (2)
Back leg (2) / Pieds arrière (2)
Patas posteriores (2)
8mm Dowel (8)
Goujon en bois 8 mm (8)
Espiga de madera de 8 mm (8)
1/4" Bolt (4) / Vis de 1/4 x 3 po 1/2 (4)
Cam bolt (4)
Perno de ¼ pulg. x 3 1/2 pulg. (4)
Vis à ferrure d'assemblage
à excentrique (4)
Pernos de leva (4)
Flat washer (4) / Rondelle plate (4)
Q
Arandela plana (4)
R Allen wrench / Clé Allen (1)
Llave Allen (1)
Cam lock (4)
Ferrure d'assemblage à
excentrique (4)
6 Attach back panels
Cerraduras de leva (4)
Fixer les panneaux arrière
Fije los paneles posteriores
8mm Dowel (2)
Goujon en bois 8 mm (2)
Espiga de madera de 8 mm (2)
© 2008 Best Buy Enterprise Services, Inc. All rights reserved / Tous droits réservés / Todos los derechos reservados.
7 Attach hinges and doors
Fixer les charnières et les portes
Fije las bisagras y las puertas
Cam bolt (2)
Vis à ferrure d'assemblage
à excentrique (2)
Pernos de leva (2)
Cam lock (2)
Ferrure d'assemblage à
excentrique (2)
Cerraduras de leva (2)
8mm Dowel (2)
Goujon en bois 8 mm (2)
Espiga de madera
de 8 mm (2)
Knob (with bolt) (2)
T
Bouton (avec vis) (2)
Cam bolt (4) Perilla (con perno) (2)
Vis à ferrure d'assemblage
à excentrique (4)
Pernos de leva (4)
8 Install shelf supports and adjustable shelves
Installer les supports d'étagères et les étagères amovibles
Cam lock (4) Instale los soportes de repisas y las repisas desmontables
Ferrure d'assemblage à
excentrique (4)
Cerraduras de leva (4)
8mm Dowel (4)
Goujon en bois 8 mm (4)
Espiga de madera de 8 mm (4)
Screw (1)
S
Vis 8 X 1 po (1)
Tornillo de 8 X 1 pulg. (1)
Cam bolt (6)
Vis à ferrure d'assemblage
à excentrique (6)
Pernos de leva (6)
Shelf support (8)
Support d'étagère (8)
Soporte de repisa (8)
Cam lock (6)
Ferrure d'assemblage à excentrique
(6)
Cerraduras de leva (6)
8mm Dowel (7)
Goujon en bois 8 mm (7)
Espiga de madera de 8 mm (7)
Screw (4)
S
Vis 8 X 1 po (4)
Tornillo de 8 X 1 pulg. (4)
Q
Push the key-press
Faire pression sur le système
de verrouillage
Empuje el sistema de bloqueo
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE MONTAJE
NT-SW003
50" Wood TV Stand
with Glass Door
Meuble TV en bois de 50 po
avec portes en verre
Base de madera de 50 pulg.
para TV con puertas de vidrio
