Init NT-C1201 Assembly Instructions

PARTS LIST Missing parts? Call 1-800-573-2860
Pièces manquantes ? Appeler le 1-800-573-2860
LISTE DES PIÈCES
LISTA DE PIEZAS ¿Faltan piezas? Llame al 1-800-573-2860
A: Left support (1)/Support gauche (1)/Soporte izquierdo (1)
B: Right support (1)/Support droit (1)/Soporte derecho (1)
C: Back support (2)/Support arrière (2)/Soporte posterior (2)
D: Top shelf bracket (2)/Patte de fixation de l'étagère supérieure (2)/Soporte de la repisa superior (2)
E: Center shelf support(2)/ Taquets pour l'étagère centrale (2)/Soportes de la repisa central(2)
F: Top shelf frame (1) /Structure de l'étagère supérieure (1)/Marco de la repisa superior (1)
G: Back base (1) /Base arrière (1)/Base posterior (1)
H: Front base (2) /Base avant (2)/Base frontal (2)
I: Top shelf (1) /Étagère supérieure (1)/Repisa superior (1)
J: Center shelf (1) /Étagère centrale (1) /Repisa central (1)
K: Bottom shelf (1) /Étagère inférieure (1) /Repisa inferior (1)
L: Top shelf pad (8)/Feutres pour l'étagère supérieure (8) /Almohadillas para la repisa superior(8)
M: Pin bolts (8) /Ergots (8) /Pernos pasadores (8)
N: Bottom shelf support (3) / Taquets pour l'étagère inférieure (3) /Soportes de la repisa inferior (3)
O: Large screw (4) /Vis longues (4) /Tornillos grandes (4)
P: Short bolts (8) /Boulons courts (8) /Pernos cortos (8)
Q: Long bolts (4) /Boulons longs (4) /Pernos largos (4)
R: Suction Cup (6) /Ventouses (6) /Ventosas de succión (6)
S: Screw caps (16) /Cache-vis (16) /Tapaderas de tornillos (16)
T: Small screw (2) /Petites vis (2) /Tornillos pequeños (2)
U: Allen wrench (1 ) / Clé Allen (1) /Llave Allen (1)
C
B
A
F
I
J
K
Q R
N P
O
Attach top rail and add shelf pads
4
Fixer le support supérieur et ajouter les
3
feutres des étagères
Acople el soporte superior y añade las
almohadillas
L
L
L
P
F
L
S L
S
P S
S
P

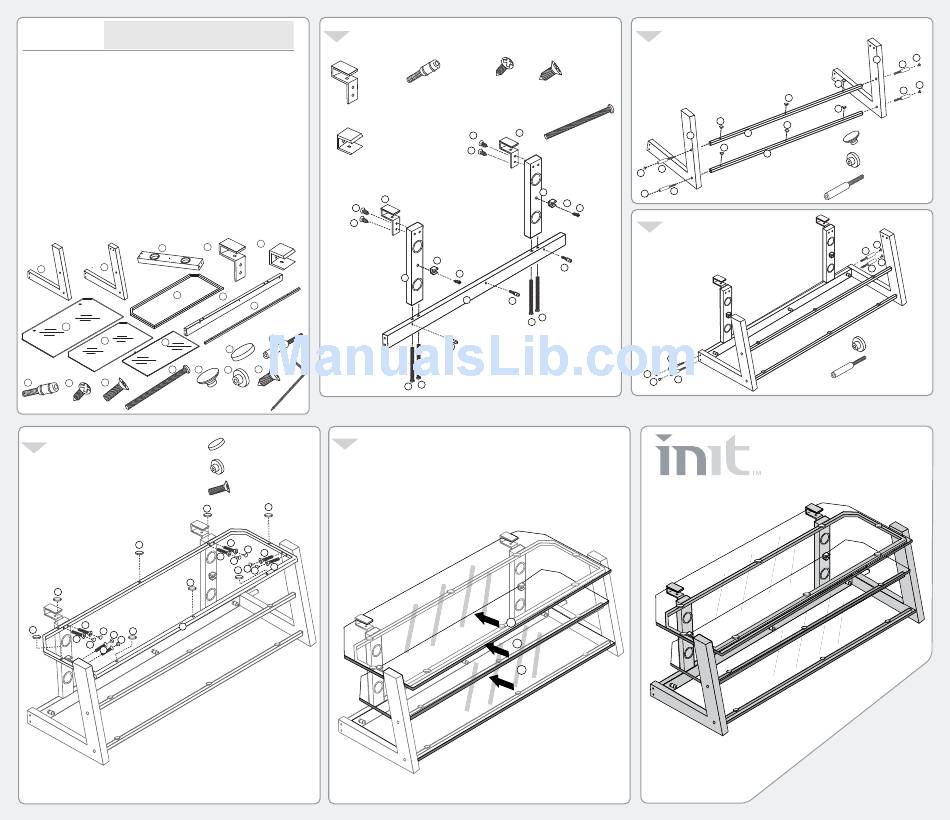

1
Assemble the back
Montage de la partie arrière
Ensamble la parte posterior
Top shelf bracket (2)
Patte de fixation de l'étagère supérieure (2)
Soporte de la repisa superior (2)
Center shelf support(2)
Taquets pour l'étagère centrale (2)
Soportes de la repisa central(2)
D
O
O
E
D
G
H
M
L
S T U
5
Slide in glass shelves
Top shelf pad (8)
Feutres pour l'étagère supérieure (8)
Almohadillas para la repisa superior(8)
Insérer les étagères en verr
Inserte las repisas de vidrio
Screw caps (8)
Cache-vis (8)
Tapaderas de tornillos (8)
Short bolts (8)
Boulons courts (8)
Pernos cortos (8)
L
L
P
S
P
P
S
P
S S
L
Small screw (2)
Large screw (4)
Bottom shelf support (3)
Petites vis (2)
Vis longues (4)
Taquets pour l'étagère inférieure (3)
Tornillos pequeños (2)
Tornillos grandes (4)
Soportes de la repisa inferior (3)
D
O
Long bolts (4)
Boulons longs (4)
Pernos largos (4)
O
C
E
T
E
N
T
C
G
N
Q
Q
N
Q
Q
I
J
K
2
Connect front rails to sides and insert suction cups
Assembler les supports avant sur les supports
latéraux et placer les ventouses
Conecte los soportes frontales a los laterales e
inserte las ventosas
R
R
R
H
A
R
H
M
S
M
S
3
Attach front to back
Fixer la partie avant à la partie arrière
Acople la parte frontal a la parte posterior
M
S
M
S
A S S E M B L Y I N S T R U C T I O N S
I N S T R U C T I O N S D ' A S S E M B L A G E
I N S T R U C C I O N E S D E E N S A M B L A J E
B S
M
R
S
M
R
Suction Cup (6)
Ventouses (6)
Ventosas de succión (6)
Screw caps (4)
Cache-vis (4)
Tapaderas de tornillos (4)
Pin bolts (4)
Ergots (4)
Pernos pasadores (4)
S
M
S
M
Screw caps (4)
Cache-vis (4)
Tapaderas de tornillos (4)
Pin bolts (4)
Ergots (4)
Pernos pasadores (4)
NT-C1201
63" TV Stand
Table TV de 63 po
Base para TV de 63"
