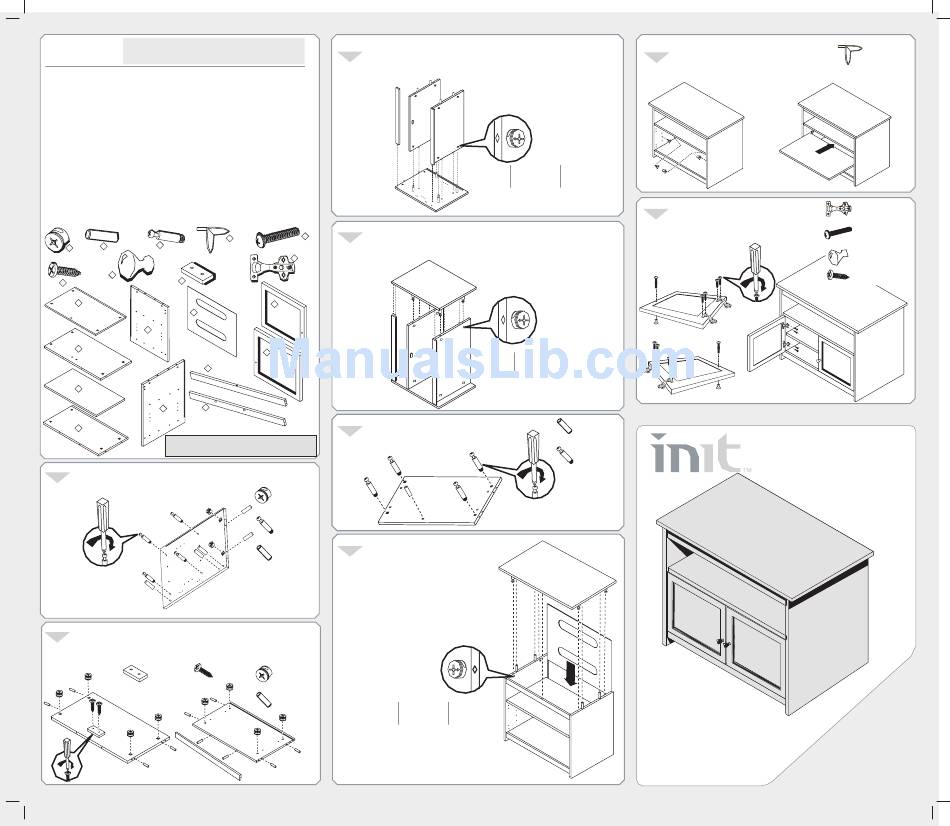

Init NT-C1112 Assembly Instructions

PARTS LIST Missing parts? Call 1-800-573-2860
Pièces manquantes ? Appeler le 1-800-573-2860
LISTE DES PIÈCES
¿Faltan piezas? Llame al 1-800-573-2860
LISTA DE PIEZAS
A
Cam locks (x12) / Ferrures d'assemblage à excentrique (x 12) / Cerraduras de leva (x12)
B Dowels (x 21) / Goujons en bois (x 21) / Espigas (x 21)
C Cam bolts (x 12) / Vis à ferrure d'assemblage à excentrique (x 12) / Pernos de leva (x 12)
D Shelf supports (x 4) / Taquets d'étagères (4) / Soportes de repisa (4)
E Door handle screws (x 2) / Vis de poignées de portes (x 2) / Tornillos para manilla de puerta (x 2)
F Screws (x 18) / Vis (x 18) / Tornillos (x 18)
G Door handles (x 2) / Poignées de portes (x 2) / Manillas de puerta (x 2)
H Door Stop (x1) / Butée de porte (x 1) / Tope de puerta (x1)
I Hinges (x4) / Charnières (x4) / Bisagras (x4)
J Top shelf / Étagère supérieure / Repisa superior
K Fixed shelf / Étagère fixe / Repisa fija
L Adjustable shelf / Étagère réglable / Repisa ajustable
M Bottom shelf / Étagère inférieure / Repisa inferior
N Right side panel / Panneau latéral droit / Panel lateral derecho
O Left side panel / Panneau latéral gauche / Panel lateral izquierdo
P Back panel / Panneau arrière / Panel posterior
Q Right door / Porte droite / Puerta derecha
R Left door / Porte gauche / Puerta izquierda
S Top support / Support supérieur / Soporte superior
T Bottom Support / Support inférieur / Soporte inferior
C
B
A
G
H
F
J
P
N
K
S
L
T
O
M
Tools required: "Phillips screwdriver or flat head screwdriver"
Outils nécessaires: " Tournevis à pointe cruciforme ou à lame plate "
Herramientas requeridas: "destornillador Phillips o plano"
Prepare both side panels
1
Préparer les deux panneaux latéraux
Preparar los dos paneles laterales
Prepare fixed and bottom shelves and support
2
Préparer les étagères fixe et inférieure et le support
Preparar las repisas fija e inferior y el soporte
Screws (x 2)
Door Stop (x 1)
Vis (x 2)
Butée de porte (x 1)
Tornillos (x 2)
Tope de puerta (x1)
Attach shelves and supports to left panel
3
Monter les étagères et les supports sur le panneau gauche
Fijar las repisas y los soportes al panel izquierdo
4 Attach right panel
E
D
Monter le panneau droit
Fijar el panel derecho
I
Q
R
Prepare top shelf
5
Préparation de l'étagère supérieure
Preparar la repisa superior
Cam locks (x 4)
Ferrures d'assemblage
à excentrique (x 4)
Cerraduras de leva (x4)
Cam bolts (x 8)
Vis à ferrure d'assemblage
à excentrique (x 8)
Pernos de leva (x 8)
6
Turn over stand and attach
Dowels (x 10)
back panel and top shelf
Goujons en bois (x 10)
Espigas (x 10)
Retourner la table et monter
le panneau arrière et l'étagère
supérieure
Dar vuelta a la base y fijar el
panel posterior y la repisa
superior
Cam locks (x 4)
Ferrures d'assemblage
à excentrique (x 4)
Cerraduras de leva (x4)
Dowels (x 10)
Goujons en bois (x 10)
Turn cam locks so the Tourner les ferrures
Espigas (x 10)
arrow points to the d'assemblage à excentrique
closest edge. Tighten afin que la flèche pointe
with a screwdriver. vers la bordure la plus proche.
Serrer avec un tournevis.
Turn cam locks so the Tourner les ferrures Gire las cerraduras de leva
arrow points to the d'assemblage à excentrique para que la flecha apunte
closest edge. Tighten afin que la flèche pointe hacia la orilla más cercana.
with a screwdriver. vers la bordure la plus proche. Apriételas con un
Serrer avec un tournevis. destornillador.
Turn cam locks so the Tourner les ferrures Gire las cerraduras de leva
arrow points to the d'assemblage à excentrique para que la flecha apunte
closest edge. Tighten afin que la flèche pointe hacia la orilla más cercana.
with a screwdriver. vers la bordure la plus proche. Apriételas con un
Serrer avec un tournevis. destornillador.
Dowels (x 1)
Goujons en bois (x 1)
Espigas (x 1)
Cam bolts (x 4)
Vis à ferrure d'assemblage
à excentrique (x 4)
Pernos de leva (x 4)
Gire las cerraduras de leva
para que la flecha apunte
hacia la orilla más cercana.
Apriételas con un
destornillador.
Insert adjustable shelf
7
Insérer l'étagère réglable
Insertar la repisa ajustable
Prepare and attach doors
8
Préparer et monter les portes
Preparar y montar las puertas
A S S E M B L Y I N S T R U C T I O N S
I N S T R U C T I O N S D ' A S S E M B L A G E
I N S T R U C C I O N E S D E E N S A M B L A J E
Shelf supports (x 4)
Taquets d'étagères (4)
Soportes de repisa (4)
Hinges (x4)
Charnières (x4)
Bisagras (x4)
Door handle screws (x 2)
Vis de poignées de portes (x 2)
Tornillos para manilla
de puerta (x 2)
Door handles (x 2)
Poignées de portes (x 2)
Manillas de puerta (x 2)
Screws (x 16)
Vis (x 16)
Tornillos (x 16)
NT-C1112
27" T V Stand
Table T V
Sopor te para T V
