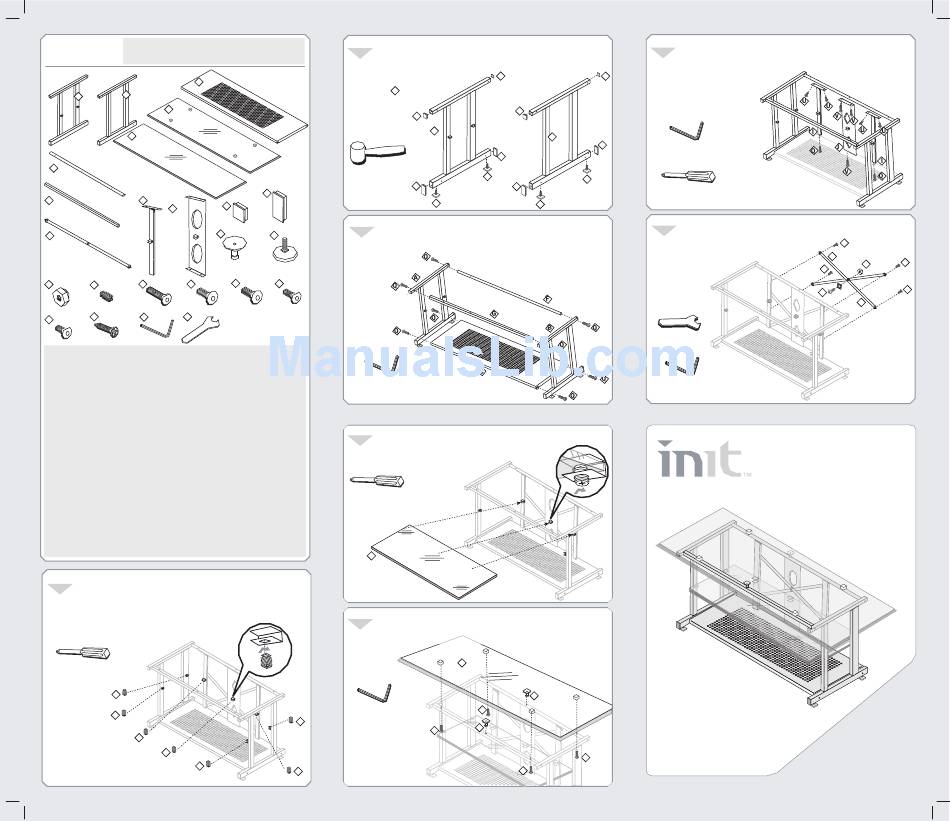

Init IT-TVDLP101 Assembly Instructions

PARTS LIST

Missing parts? Call 1-800-573-2860
Pièces manquantes ? Appeler le 1-800-573-2860
LISTE DES PIÈCES
¿Faltan piezas? Llame al 1-800-573-2860
LISTA DE PIEZAS
× 1
C
× 1
B
A × 1
D × 1
×1
E
F
× 1
G
× 1 I × 2
K
J × 1
M
H × 2
Q R
O × 1 P × 10 × 2
× 7
V × 3 W X
× 1 × 1
U × 8
A Left Side Leg / Montant côté gauche / Pata del lado izquierdo
B Right Side Leg / Montant côté droit / Pata del lado derecho
C Lower Shelf / Étagère inférieure / Repisa inferior
D Top Shelf (Glass)/ Étagère supérieure (Verre) / Repisa superior (Vidrio)
E Middle Shelf (Glass)/ Étagère du milieu (Verre) / Repisa central (Vidrio)
F Top Back Rail / Support transversal supérieur arrière / Carril posterior superior
G Top Front Rail / Support transversal supérieur avant / Carril delantero superior
H Cross Brace / Croix de Saint-André / Riostra
I Rear shelf support / Support étagère arrière / Soporte posterior de las repisas
J Center Rear Shelf Support / Support central étagère arrière / Soporte posterior central de las repisas
K Upper Leg Cap / Embout support supérieur / Tapa superior de la pata
L Lower Leg Cap / Embout support inférieur / Tapa inferior de la pata
M Suction Cushion / Ventouse / Ventosa de soporte
N Foot / Pied / Pie
O Nut / Écrou / Tuerca
P Set Screw / Vis de pression / Tornillo de fijación
Q Long Allen Head Bolt / Vis longue à tête à six pans creux / Perno largo de cabeza Allen
R Short Allen Head Bolt / Vis courte à tête à six pans creux / Perno corto de cabeza Allen
S Short Allen Head Bolt / Vis courte à tête à six pans creux / Perno corto de cabeza Allen
T Short Allen Head Bolt / Vis courte à tête à six pans creux / Perno corto de cabeza Allen
U Small Allen Head Bolt / Petite vis à tête à six pans creux / Perno pequeño de cabeza Allen
V Screw / Vis / Tornillo
W Allen Wrench / Clé Allen / Llave Allen
X Wrench / Clé / Llave

Attach set screws for the middle shelf

5
Fixer les vis de pression pour l'étagère du milieu
Acople los tornillos de fijación de la repisa central
Screwdriver / Tournevis
Destornillador
P
P
P
P
Do not tighten. Leave space for the shelves.
P
Ne pas serrer. Laisser de l'espace pour les étagères.
No apriete. Deje espacio para las repisas.
1

Attach feet and caps

Assembler les montants et les embouts
Unir los pies y las tapas
× 1
B
× 1
Mallet /Maillet
Mazo
L
× 4
× 4

Assemble legs and lower shelf

2
Assembler les montants et l'étagère inférieure
× 2
N × 4
Ensamblar las patas y la repisa inferior
S
× 2 T × 1
Allen Wrench/ Clé Allen
Llave Allen

Insert Middle shelves and tighten set screws

6
Poser les étagères du milieu et serrer les vis
Inserte las repisas centrales y apriete
los tornillos de fijación
Screwdriver / Tournevis
Destornillador
E
Do not over tighten.
Ne pas serrer excessivement.
No apriete demasiado.

Align and attach the top shelf

7
Aligner et fixer l'étagère supérieure
Alinee y acople la repisa superior
Allen Wrench / Clé Allen
Llave Allen
P
P
K
K
K
A
B
L
N
N
L
L
N
N
D
M
S
M
R
S
R

Attach rear shelf support

3
Fixation du support d'étagère arrière
Acoplar el soporte posterior de la repisa
K
L
Allen Wrench/ Clé Allen
Llave Allen
Screwdriver / Tournevis
Destornillador

Assemble rear cross brace

4
Assembler la croix de Saint-André arrière
Ensamblar la riostra
Wrench / Clé
Llave
Allen Wrench/ Clé Allen
Llave Allen
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D'ASSEMBLAGE
INSTRUCCIONES DE ENSAMBLAJE
U
H
U
O
U
U
T
H
IT-TVDLP101
Glass/Metal TV Stand
Table TV en verre et métal
Soporte para TV de vidrio/metal
