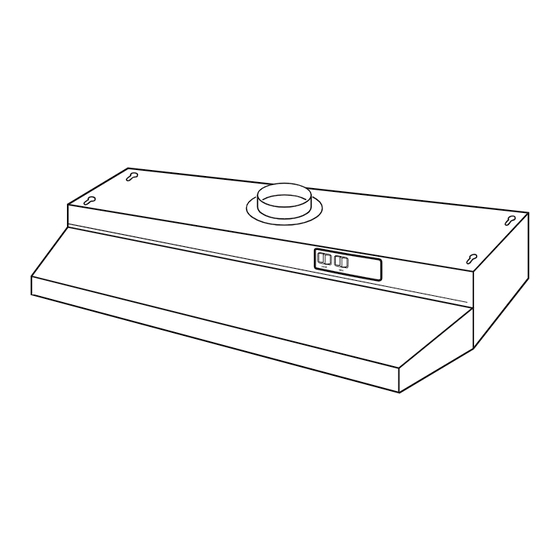

30" AND 36" (76.2 CM AND 91.4 CM) VENTED
RANGE HOOD
Installation Instructions and Use & Care Guide
HOTTE D'ASPIRATION DE 30" ET 36"
(76,2 CM ET 91,4 CM)
Instructions d'installation et Guide d'utilisation et d'entretien
Table of Contents/Table des matières............................................................................. 2
IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.
FOR RESIDENTIAL USE ONLY.
IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS.
POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.
99043791E/W10133060C
