Summary of Contents for Prokit's Industries SS-611

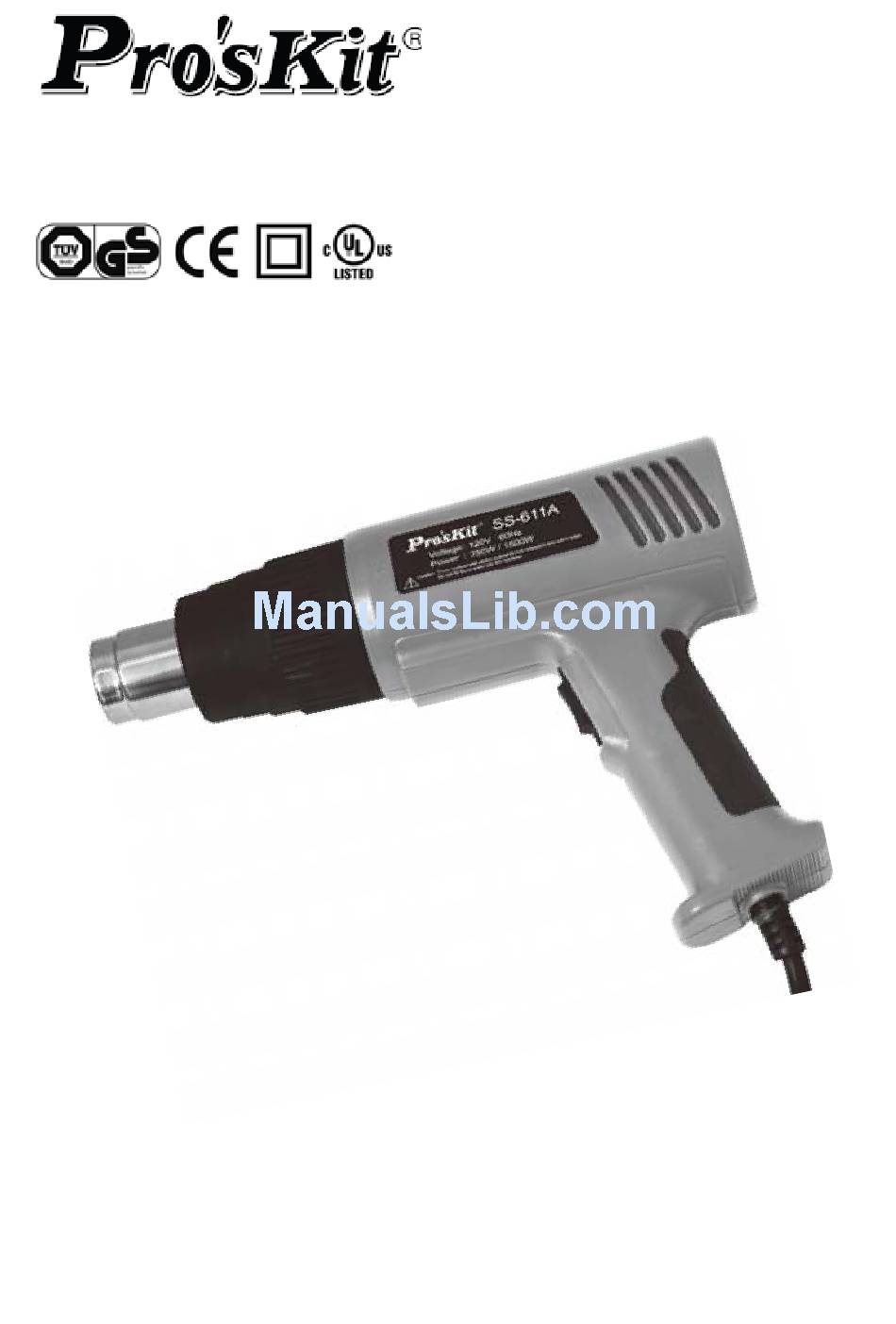

- Page 1 SS-611 HEAT GUN SET User’s Manual Edition 2012 ©2012 Copyright by Prokit’s Industries Co., Ltd.
-
Page 2: Table Of Contents
Contents Introduction..................1 Description of symbols …..............1 Specifications..................2 Understand your product...............2 Setting up and Operation...............3 Safety instructions................4 Special safety instruction for heat gun.........7 Maintenance..................8 Clean....................8 General inspection…...............8 Introduction CAUTION. Read through this entire Instruction Manual before using your new Power Tool. Take special heed of cautions and warnings. -
Page 3: Specifications
Specifications SS-611A SS-611B SS-611H Plug type H type A type I type Nominal voltage 120V AC 60Hz 230V~240V AC 50Hz Input power I: 750W / II: 1500W I: 750W / II: 1500W Air volume I: 280 L/min II: 480 L/min I: 280 L/min II:480 L/min Air temperature I: 300°C / II: 500°C... -
Page 4: Setting Up And Operation
Setting up and operation The switch contains function of power on/off, temperature low/high. The low temperature is roughly 300°C, and high temperature is roughly 500°C. • Always ensure the power switch is at off position before plugging in. • Set power switch to I or II to heat one minute to reach its operation temperature. -
Page 5: Safety Instructions
CAUTION: LEAD PAINT FUMES ARE VERY HARMFUL. ALWAYS PROVIDE ADEQUATE VENTILATION WHILE WORKING INDOORS. Other functions of the heat gun set Remove paint and varnish. Remove self adhesive stickers and trim. Loosen rusted or over tightened nuts and metal screws. Thaw frozen pipes, frozen door locks, padlocks, etc. - Page 6 same as that specified on the nameplate of the tool. A power source with a voltage greater than that specified for the tool can result in serious injury to the user, as well as damage to the. If in doubt, do not plug in the tool.
-
Page 7: Power Tool Use And Care
Personal Safety 1. Stay alert, watch what you are doing when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol, or medication. A moment of inattention while operating power tools may result in serious personal injury. 2. -
Page 8: Special Safety Instruction For Heat Gun
untrained users. 5. Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools. -
Page 9: Maintenance
condition. 4. Always switch off before you put the heat gun down. 5. Do not let anyone under 18 years operate this tool. 6. Rags, cloths, cord, string and the like should never be left around the work area. 7. If you are interrupted when operating the tool, complete the process and switch off before looking up. -
Page 10: 符號涵義
目錄 介紹.........................9 符號涵義......................9 產品規格......................10 瞭解產品......................10 配置與使用....................11 安全指示......................12 專門針對熱風槍的安全指示..............14 護保養/清潔/一般檢查.................15 介紹 注意!使用電動工具前請仔細閱讀整份使用說明書，嚴格遵循警示和注意 事項的說明。本工具有許多特性,這將使您的工作快捷、安全性、性能和 可靠性是本機設計製造中的首要問題，這使得產品易於操作和維護。 符號涵義 產品銘牌上可能出現的標誌，表示在產品使用中的一些重要資訊 。 帶上耳塞保護聽力 帶上眼鏡保護眼睛 帶上口罩以免吸入有害氣體或粉塵 雙絕緣保護... -
Page 11: 產品規格
產品規格 SS-611A SS-611B SS-611H 插頭形式 A 插 H 插 I 插 額定電壓 交流AC 120V 60Hz 交流AC 230V~240V 50Hz 輸入功率 I檔: 750W / II 檔: 1500W I 檔: 750W / II 檔: 1500W 風量 I 檔: 280 公升/分鐘 I 檔: 280 公升/分鐘 II 檔: 480 公升/分鐘... -
Page 12: 配置與使用
配置與使用 熱風槍使用簡單，開關鍵兼具電源開關和高、低溫切換功能、低熱 風溫大約 300 攝氏度，高熱風溫大約 500 攝氏度。 將插頭插入插座前，確保開關處於關斷位置。 工作開始時，把開關設定在一檔或二檔位置，經過一分鐘左右，熱 風會達到其最佳工作溫度，工作中要配帶勞保手套和防護眼鏡。 小心將熱風槍直立于水準，平整的工作臺面上，風口向上，就可以 騰出雙手工作，比如烘彎 PVC 管子等。 清除油漆和塗料痕跡 在熟練清除油漆或油墨的工作前，需要做一些試驗，以及簡單的技 巧訓練，在大面積清除之前不妨先選擇一塊小面積油漆來試驗效果。 打開熱風槍，使風溫上升到設定的最高溫度，保持風咀距離作業面 7.5 釐米至 10 釐米的距離，過一小會兒，油漆就會軟化並且起泡。 切忌讓油漆過熱，否則會導致油漆燃燒，也會讓殘留物更難清除。 當剝除頭頂上的油漆時，一定要戴上眼罩。 自上至下刮除油漆，使用合適的刮刀，用刮刀平順地刮去油漆。烤 熱刮刀前的油漆，如果油漆加熱得當，即便是很厚也可一次刮去， 刮去的油漆可以等寬於刮刀刀片。 及時清除刮刀表面堆積的油漆，當油漆變軟要快速清除，否則油漆 會很快回硬。 凹凸不平和粗糙的表面不易清除，在加熱後要使用硬刷刷除。 ... -
Page 13: 安全指示
其他適用工作： 1. 清除油漆和塗料 2. 清除自黏膠貼 3. 弄鬆鏽蝕或咬緊的螺絲和螺帽 4. 加熱冰凍的水管等(警告!不可加熱塑膠水管) 5. 預先烤熱要塗裝的木質材料表面 6. 快速烘乾油漆和塗料，這在多道塗刷油漆的工作中尤其有用 7. 烤乾濕的，易損壞的木條，以便於修整 8. 包裝時收縮PVC熱縮膜 9. 收縮熱收縮套管 安全指示 該工具只能按指定目的工作，超出本說明書指定的範圍以外的工作均當 做誤操作，對此誤用之責任均由使用者承擔。要正確使用工具，您必須 仔細閱讀說明書中關於安全規範，安裝和使用的說明。所有使用者和服 務機構都要熟知和瞭解潛在的可能危害，兒童和身體不適者不得使用本 工具。在作業現場的兒童一定要得到監護，同時您也必須瞭解清楚在作 業區防止事故發生的有關強制性的規定。製造商對擅自改裝產品的行為 及其後果不負有責任。 警告!在連接電源之前，需確認電源電壓與工具銘牌上規定的電壓值相 符，若電源電壓超過使用標準，將會造成使用者嚴重受傷，以及損壞工 具。若有疑問，請不要把插頭插入，使用低於銘牌規定電壓範圍的電源 對電機有害。 即使按照規定使用工具，也未必能消除所有風險因素，下面的這些與產 品結構和設計有關的情況也會導致危害。 警告!閱讀和理解所有的指示，否則會導致觸電、著火或嚴重傷害。 請保留這些指示。... - Page 14 作業區域 1. 保持作業區域清潔整齊，雜亂和陰暗的環境容易引發事故。 2. 不要在易燃易爆的環境中使用電動工具，比如在有易燃液體，氣體 和灰塵的地方，電動工具產生的電火花容易點燃粉塵和易燃物。 3. 使用電動工具時請勿讓兒童和旁觀者靠近，分散注意力會導致失控。 電氣安全 1. 插頭必須和插座原配，切勿改裝插頭，帶接地裝置的電動工具請不 要用轉換插頭。無改裝的插頭，適配的插座可降低觸電危險。 2. 避免身體與接地物的表面接觸，比如水管、散熱片、爐灶和冰箱等。 當您的身體處於接地狀態時會增加觸電的危險。 3. 切勿將工具暴露於雨中或潮濕環境中，水進入機器會導致觸電。 4. 不要濫用導線，不要用導線捆紮提拉工具，或直接拉拽導線拔下插 頭。導線要離開熱源、油、尖銳的物體和移動的物件。破損和打絞 的導線增加觸電危險。 5. 在戶外作業時，請使用符合室外作業的延長線，以減少觸電危險。 人身安全 1. 使用工具時保持頭腦清醒，切勿在疲憊，服藥、飲酒和生病後作業， 注意力不集中會導致事故發生。 2. 使用必要的安全防護裝置，時刻配戴眼鏡，其他安全用品如防塵口 罩、防滑鞋子，耳塞等有助於保護身體，減少傷害。 3. 避免啟動時的事故。確保插入前開啟處於關斷位置。手指不恰當地 放在開關上，或打開開關時插入電源都容易發生事故。 4. 在啟動前要拔除鎖緊鑰匙或扳手(如果有的話)，否則工具在轉動中鑰 匙或扳手飛出會造成嚴重傷害。 5. 不要勉力而為。隨時站穩及保持身體平衡，這樣萬一發生意外時不 至於失去控制。 6. 穿著得當。不要穿過與寬鬆的服裝及配戴首飾，確保頭髮，衣物和 手套等離開轉的部件。...
-
Page 15: 專門針對熱風槍的安全指示
電動工具使用和注意事項： 1. 不要超範圍使用。在設計範圍內使用電動工具會安全快捷。 2. 如開關失效請勿使用。無開關控制的電動工具很危險，一定要修理 後才能使用。 3. 在做任何調整，更換配件、存放等動作之前一定要斷開電源，以確 保再次啟動時的安全。 4. 妥善保管電動工具，不要讓兒童、不熟悉電動工具和操作說明的人 接觸。對未加訓練的人來說，電動工具是危險的。 5. 保養電動工具。檢查運轉部件是否無偏擺和靈活，零件是否有損壞， 以及其他任何影響工具工作的因素。若有損壞，先維修後使用。不 少事故都是疏於維護保養而引發的。 6. 保持切割類工具鋒利和清潔。正確保養、保持切割銳利可使工作快 捷而受控。 7. 不同的工作和不同的作業條件要選用正確的電動工具和附件。否則 容易引發事故。 警告！隨意使用不正確的附件會導致人身傷害。 專門針對熱風槍的安全指示 過熱保護︰當產品過熱時，會自動停止加熱，並且持續送風以加速冷卻 且縮短再度啟動熱源的時間。 注意! 熱風槍使用後關閉，吹風口不可朝下放置，必須平放或朝上放置， 避免發熱芯餘溫損壞產品。請正確操作以延長產品使用壽命。 1. 本機屬於大安培電流操作，電線座儘量鬆開不可捲曲，避免捲曲產 生高溫危險。 2. 開關和溫度切換應避免瞬間連續切換以確保發熱體和開關壽命，且 發熱體屬於消耗材料。 3. 當需要使用延長線時，要計算並選用符合安培要求的標準電線。 4. 放下熱風槍時，一定要關斷開關。... -
Page 16: 護保養/清潔/一般檢查
5. 18歲以下人士禁用。 6. 抹布，衣物、繩子等物品請不要放在工作區，以免引燃。 7. 如果在工作時有被打斷，請最好完成手頭工作並關斷開關。 8. 切勿堵塞進/出風口 9. 切勿在易燃易爆環境中工作。 維護保養 無需要定期保養的零部件。 電線保養︰若電線需要更換，必須由製造商，製造商指定的機構或者有 授權的服務中心進行。 清潔 隨時保持通風口通暢和清潔。 定期擦拭，去除灰塵和污垢。擦拭要用乾淨的抹布，配戴護目鏡和 手套。 勿用腐蝕性溶劑擦拭塑膠件。 注意！請用中性清潔劑和濕布擦拭。注意不要進水。 一般檢查︰定期檢查，確保工具一切正常。 PROKIT’S INDUSTRIES CO., LTD. http://www.prokits.com.tw E-mail : pk@mail.prokits.com.tw...
