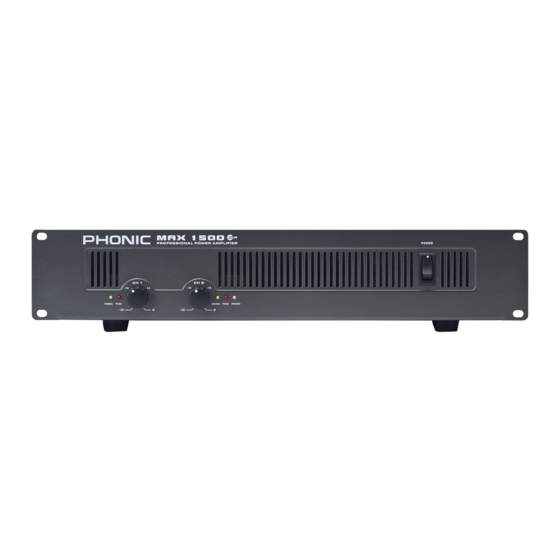

Phonic MAX 860 plus User Manual

Max plus series
Hide thumbs Also See for MAX 860 plus:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

MAX 860
MAX 1500
MAX 2500
POWER AMPLIFIER
AMPLIFICADOR POTENCIADO
功率放大器
MAX 2500 Plus
User's Manual

Manual del Usuario

使用手册

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MAX 860 plus and is the answer not in the manual?

Questions and answers

Related Manuals for Phonic MAX 860 plus

Summary of Contents for Phonic MAX 860 plus

  • Page 1: Manual Del Usuario

    MAX 860 MAX 1500 MAX 2500 POWER AMPLIFIER AMPLIFICADOR POTENCIADO 功率放大器 MAX 2500 Plus User’s Manual Manual del Usuario 使用手册...

  • Page 2: Table Of Contents

    ESPECIFICACIONES ......18 规格.......26 Phonic preserves the right to improve or alter any information within this document without prior notice Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso PHONIC保留不预先通知即可更新本文件权利 V1.1 05/13/2009...

  • Page 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS The apparatus shall not be exposed to dripping or splashing and that no objects with liquids, such as vases, shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall remain readily operable.

  • Page 4: Introduction

    Up to 2200 Watts with only 2U footprint ● only takes up 2 units of rack space. Secure this unit Output: 300W for MAX 860 Plus, 450W for MAX ● with 4 rack-mount screws and cup washers. In gen- 1500 Plus and 750W for MAX 2500 Plus, all at...

  • Page 5: Connections

    1. HEAT VENTILATION This unit comes with variable speed fan that auto-adjusts fan speed depending on the temperature of the machine during operation. Be sure not to obstruct the heat vents in any way. This will ensure the amplifier is always properly ventilated.

  • Page 6: Operation

    OPERATION REAR PANEL 9. Grounding/Floating Switch FRONT PANEL This switch allows the circuit and chassis grounds to be 4. POWER SWITCH separated in case of a ground conflict. In normal use the This switch turns the power of the unit on. Remember to switch should be in the Ground On position.
  • Page 7 PARALLEL When set to PARALLEL mode, the input signal of Channel 2 parallels the input signal of Channel 1, so only one input jack is needed for the signal source. Even though the input signal of both channels parallels each other, the output level of each channel is determined by its own independent gain controls.
  • Page 8 BRIDGE MONO This mode is for those who need high level output. It combines the power of both channels to produce the maximum amount of power the unit can handle. Make sure your speaker can handle higher wattage this mode offers. Remember, the minimum impedance requirement is 4 ohm.

  • Page 9: Protection

    PROTECTION 10. CHASSIS GROUNDING CONNECTING POINT To avoid the possibility of ground loop, this unit comes with The unit comes with many circuitry protection features for chassis grounding point allowing it to be connected to other preventing it and speakers it’s connected to from harm. units for sharing a common grounding.

  • Page 10: Specifications

    SPECIFICATIONS MAX 860 Plus MAX 1500 Plus MAX 2500 Plus Stereo Mode (driving both channels) Continuous Average Output Power Per Channel 8Ω EIA 1kHz 0.1%THD 200W 280W 500W 4Ω EIA 1kHz 0.1%THD 300W 450W 750W Bridge Mono Mode Continuous Average Output Power 8Ω...

  • Page 12: Introducción

    4 tornillos y arandelas de montaje en Hasta 2200 Watts con solamente 2 unidades  rack. En general, los amplificadores de potencia Salida: 300W para MAX 860 Plus, 450W para  son usualmente más pesados que cualquier MAX 1500 Plus y 750W para MAX 2500 Plus, otro equipo de audio, así...

  • Page 13: Conexiones

    1. VENTILACIÓN DE CALOR Esta unidad viene con ventilador de velocidad variable que auto-ajusta la velocidad del ventilador dependiendo de la temperatura de la máquina durante la operación. Asegúrese de no obstruir los agujeros de ventilación del calor de ninguna manera.

  • Page 14: Operación

    OPERACIÓN 8. CONTROLES DE GANANCIA Estas dos perillas rotatorias controlan el nivel de PANEL FRONTAL la señal de entrada. El control a paso de centro 4. INTERRUPTOR DE ENERGÍA permite el ajuste preciso del volumen. Gire lentamente la perilla a la derecha para incrementar Este interruptor enciende la unidad.
  • Page 15 PARALELO Cuando se setea a modo PARALELO, la señal de entrada del Canal 2 es paralela a la señal de entrada del Canal 1, por lo tanto se necesita solo un jack de entrada para la fuente de señal. Aunque la señal de entrada de ambos canales es paralela una de otra, el nivel de salida de cada canal es determinado por sus propios controles independientes de ganancia.
  • Page 16 BRIDGE MONO Este modo es para los que necesitan salida de nivel alto. Combina la energía de ambos canales para producir la cantidad máxima de energía que la unidad puede manejar. Asegúrese de que su altavoz pueda manejar un vatiaje más alto que este modo ofrece. Recuerde, el requisito mínimo de la impedancia es de 4 ohmios. En bridge mono, asegúrese que solamente la entrada de Canal 1 está...

  • Page 17: Protección

    PROTECCIONES 10. PUNTO DE CONEXIÓN DE CHASSIS A TIERRA La unidad viene con muchas características de Para evitar la posibilidad del lazo de tierra, esta protección de circuito para prevenir la unidad y los unidad viene con el punto de chassis a tierra altavoces conectados del daño.

  • Page 18: Especificaciones

    ESPECIFICACIONES ESPECIFICACIONES DE MAX MAX 860 Plus MAX 1500 Plus MAX 2500 Plus Modo Estéreo (conducen ambos canales) Energía de Salida de Promedio Continuo Por Canal 8Ω EIA 1kHz 0.1%THD 200W 280W 500W 4Ω EIA 1kHz 0.1%THD 300W 450W 750W Modo Bridge Mono Energía de Salida de Promedio Continuo...
  • Page 19 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN PHONIC CORPORATION...

  • Page 20: 开始设置

    置，以防损坏设备。 业的高品质输出和牢固耐用的箱体，可满足教堂， ● 断开或连接设备前请先关闭电源。 舞台，酒吧，俱乐部等任何场所的功放安装。 ● 检查连接线，并标识各末端以便识别。 此款产品设计精心细致，请仔细阅读本手册。读完 后请妥善保管，以备日后查阅。 ● 请勿使用溶剂擦拭机身。使用柔软的潮湿或干洁 布料清洁。 特色 ● 高达2200W功率仅占2U空间 安装 ● 输出：MAX 860 Plus为300W，MAX 1500 Plus 安装支架 为450W，MAX 2500 Plus为750W，阻抗均为 MAX Plus 功放可置于19英寸支架，仅占2U的支架 4ohms 空间。使用四个支架螺丝和螺丝帽固定设备。一般 ● 强大功率超低噪音的高电流环形变压器 而言，功放比其它音响设备要重，安装支架时，请 从支架底部置入。在功放和其它设备保留一个支架 ● 内建限幅器控制功能 的空间以确保良好的散热(请见图1)。 ● 平衡式1/4”TRS和XLR输入...
  • Page 21 1. 散热 此设备内置可根据运行中设备的温度自动调节转速 的变速风扇。 请勿阻塞散热出口，以确保功放可进行良好的散 热。 连接 2. 输入 将声源连接至XLR或1/4”TRS插孔，此种连接方法在 移动和固定安装中较为普遍。这种接头使用起来快 速便捷，且防锈。XLR输入的连接方式请参考图2。 3. 输出 MAX Plus系列的输出控制区由香蕉插座和Speakon 连接器组成。可使用香蕉插头，铲型接片，裸线 图2 输入连接 或Speakon连接器连接喇叭。大部分的人喜欢使用 Speakon胜过其它连接器，因其极少因意外断开连 Binding Post Output 接或导致触电。Speakon连接器内设4根电源线，您 可使用一个声道的输出连接两个音箱。连接时，请 特别注意，不正确的连线可能会导致设备短路。立 体声和并联模式的最小阻抗设置为4ohms，桥接单 声道模式的最小阻抗设置为8ohms(请见图3)。 Speakon Output 图3 输出连接 MAX 860 1500 2500...
  • Page 22 操作 后面板 9. 接地/浮动开关 前面板 此开关在出现接地冲突时可以断开电路和机壳底盘 4. 电源开关 间的连接。正常使用时，请将开关设置于Ground 此控制可开启设备的的电源。尽管MAX Plus具有开 On的位置。浮动接地(Floating位置)可解决接地冲 /关机静音功能，开启/关闭电源前请务必将增益控制 突，但同时也意味着电路接地将依赖于其他连接的 调节至最低位置。一般而言，在PA系统中，功率放 物件。依赖其他物件接地将影响功放的音质，此外 大器应该是最后开启和最后关闭的设备。 由此产生的严重的功放电路故障将损坏系统中其他 的设备。 5. 电源LED指示灯 电源开启时蓝色LED指示灯将变亮。 10.并联/立体声/桥接单声道操作模式 一共有三种不同的操作模式。为防止损坏PA系统， 6. 峰值LED指示灯 从一种模式切换至另一种模式时请务必关闭电源。 输入信号电平过高，导致输入信号失真时，红色 LED指示灯将变亮。若产生此种情况，请调小增益 控制直至PEAK LED指示灯不再变亮或偶尔闪亮。 7. 信号LED指示灯 各声道均有信号LED指示灯，可对信号进行监听。 信号的最小电平达到-30dB时，此LED将变亮。 8. 增益控制 这两个旋钮可控制输入信号的电平。中央制动控制 可进行精确地音量设置。缓慢地顺时针旋转旋钮可 增加输入信号的电平，但是使用时请确保PEAK LED 指示灯不会变亮或长期闪亮。...
  • Page 23 并联 设置为并联模式时，声道2的输入信号与声道1的输入信号并联，所以声源只需使用一个输入插座。尽管两个声 道的信号是相互并联的，各声道的输出音量却由各自的增益控制调节。所以，两个声道共用一个信号但却不是 同样的输出音量(请见图4)。 Mono输入 功放模式设置于 并联(Parallel) 图4 并联(Parallel)模式 立体声 在三种模式中，立体声模式是使用得最多的。各声道相互独立，传送各自的输入信号，拥有独立的增益控制。 立体声模式作用于左和右声道(请见图5)。 (A) 若将一个声道分配至左声道时，请确保将其它的声道分配至右声道。 (B) 用户可将设备用于单声道，一个用作Main另一个用于监听器。 (C) 此功率放大器还可用作双放大功能。一个用于低频另一个用于高频。 左(或CH1, 或HF) 右(或CH2, 或LF) 功放模式设置于 立体声(Stereo) 左(或HF) 右(或LF) 图5 立体声(Stereo)模式 MAX 860 1500 2500...
  • Page 24 桥接单声道 此模式可用于高电平输出。此种模式可联合两个声道的功率产生MAX Plus 可运作的最大功率。请确保您的喇 叭可接收此模式产生的高功率，并记住最小的阻抗需求为4ohms。桥接单声道时，请确保仅开启声道1输入。 使用Speakon，请将PIN 1+ 视为“+”，将PIN 2+视为“-”；使用捆绑推子时，请将声道1+视为“+”，声道2+视为 “-”。此模式下，请勿使用声道2的Speakon输出。桥接单声道模式下，增益控制可调节声道1的整个输出电平(请 见图6)。 警告：桥接单声道模式将产生高于其它两种操作模式的强大输出电流，所以请确保将增益设置于适当的电平， 以确保使用的喇叭可接受功放产生的功率。为警防触电，连线时请特别注意。 Mono输入 功放模式设置 于桥接单声道 (Bridge Mono) (或subwoofer) (或subwoofer) 图6 桥接单声道(Bridge Mono)模式 MAX 860 1500 2500...
  • Page 25 10. 底架接地连接点 保护 为避免产生接地环路，此设备设有底架接地连接 MAX Plus 系列拥有多种保护电路，有效避免设备和 点，可与其它设备共享共同的接地。 喇叭遭受损害。 11. 电源线 短路保护：音箱短路时，此功能可切断输往喇叭的 此电源线可从电源插座输出电流，旁边有一个LED 电流以保护功放。 指示灯显示您的设备所使用的电压。连接电源线 前请先检查所使用额定AC电压。确保所需的AC 过热保护：高电平输出过程中将产生大量的热量 电 压 与 当 地 电 压 一 致 ( 例 如 ， 一 些 地 区 的 电 压 为 ——尤其是桥接模式。MAX Plus 的变速风扇可根据 110V-120V，其它的为230V-240V)。...
  • Page 26 规格： MAX 860 Plus MAX 1500 Plus MAX 2500 Plus 　 立体声模式(驱动两个声道) 连续平均输出功率/声道 8Ω EIA 1KHz 0.1% THD 200W 280W 500W 4Ω EIA 1KHz 0.1% THD 300W 450W 750W 桥接单声道 连续平均输出功率 8Ω EIA 1KHz 0.1% THD 600W 900W 1500W 所有型号...
  • Page 27 Phonic visite nuestra página Phonic distributor. For a list of Phonic web en www.phonic.com y entre a la sección Get www.phonic.com Get Gear distributors please visit our website at Gear. También, puede ponerse en contacto directa- www.phonic.com and click on Get Gear.
