CA16NA 018---061
Single---Stage Air Conditioner
with Puronr Refrigerant
Carrier's CA16 has been designed utilizing Carrier's Puron
refrigerant. The environmentally sound refrigerant allows you to
make a responsible decision in the protection of the earth's ozone
layer.
This product has been designed and manufactured to meet
Energy Starr criteria for energy efficiency when matched with
appropriate coil components. Refer to the combination ratings in
the Product Data for system combinations that meet Energy Starr
guidelines.
NOTE: Ratings contained in this document are subject to
change at any time. Always refer to the AHRI directory
(www.ahridirectory.org) for the most up- -to- -date ratings
information.

Product Data

INDUSTRY LEADING
FEATURES / BENEFITS
Efficiency
Sound
Comfort
Reliability
Durability
WeatherArmort protection package:
Applications
S
14 - - 16.5 SEER/11.0- - 13.5 EER
S
Microtube Technologyt refrigeration system
S
Indoor air quality accessories available
S
Sound level as low as 76 dBA
S
Sound level as low as 74 dBA with accessory sound
blanket
S
System supports Edger Thermidistatt or standard
thermostat controls
S
Puronr refrigerant - - environmentally sound, won't
deplete the ozone layer and low lifetime servce cost.
S
Scroll compressor
S
Internal pressure relief valve
S
Internal thermal overload
S
Filter drier
S
Balanced refrigeration system for maximum reliability
S
Solid, durable sheet metal construction
S
Dense wire coil guard standard
S
Baked- -on, complete outer coverage, powder paint
S
Long- -line - - up to 250 feet (76.20 m) total equivalent
length, up to 200 feet (60.96 m) condenser above
evaporator, or up to 80 ft. (24.38 m) evaporator above
condenser (See Longline Guide for more information.)
S
Low ambient (down to
accessory kit
- -20_F/- -28.9_C)) with

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CA16NA 018-061 and is the answer not in the manual?

Questions and answers

Chuck Grisdale
July 5, 2025

Air is not cool. Condenser runs fine. Turns on and off as normal. No hissing or unusual signs. Auto temp control seems good. Indoor hot air removal vents working. Does the AC unit require coolant?

Marc Krol
June 1, 2025

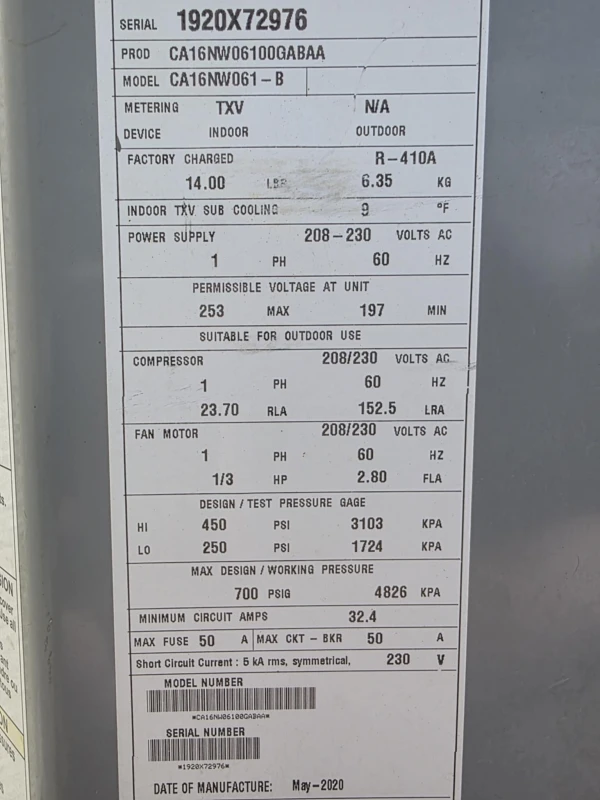

Do you happen to have a picture/image of the specification sticker from the outside shroud of a Carrier CA16NA030-A? Any help is greatly appreciated. Thanks
