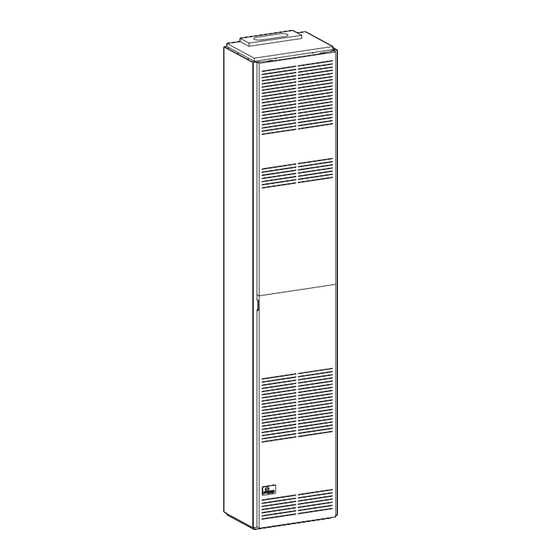

Empire FAW-55IP Installation Instructions And Owner's Manual

Fan type vented wall furnace
Hide thumbs Also See for FAW-55IP:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Installer: Leave this manual with the appli-
ance.
Consumer: Retain this manual for future refer-
ence.
WARNING: If not installed, operated and main-
tained in accordance with the manufacturer's
instructions, this product could expose you
to substances in fuel or from fuel combustion
which can cause death or serious illness.

INSTALLATION INSTRUCTIONS

OWNER'S MANUAL
AND
FAN TYPE
VENTED
WALL FURNACE
MODEL
FAW-55IP
WARNING: If the information in these in-
structions are not followed exactly, a fire or ex-
plosion may result causing property damage,
personal injury or loss of life.
— Do not store or use gasoline or other flamma-
ble vapors and liquids in the vicinity of this or
any other appliance.
— WHAT TO DO IF YOU SMELL GAS
•
Do not try to light any appliance.
•
Do not touch any electrical switch; do not
use any phone in your building.
•
Immediately call your gas supplier from a
neighbor's phone. Follow the gas suppli-
er's instructions.
•
If you cannot reach your gas supplier, call
the fire department.
— Installation and service must be performed
by a qualified installer, service agency or the
gas supplier.
Page 1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FAW-55IP and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Empire FAW-55IP

Summary of Contents for Empire FAW-55IP

  • Page 1: Installation Instructions

    OWNER’S MANUAL FAN TYPE VENTED WALL FURNACE MODEL FAW-55IP WARNING: If the information in these in- structions are not followed exactly, a fire or ex- plosion may result causing property damage, personal injury or loss of life. — Do not store or use gasoline or other flamma- ble vapors and liquids in the vicinity of this or any other appliance.

  • Page 2: Table Of Contents

    TABLE OF CONTENTS SECTION PAGE INTRODUCTION ........................3 SAFETY INFORMATION FOR USERS OF LP-GAS ............4 INSTALLATION ........................ 5-9 LIGHTING INSTRUCTIONS .....................10 SERVICE AND MAINTENANCE SUGGESTIONS ........... 11-12 TROUBLESHOOTING .......................13 S8600H TROUBLESHOOTING GUIDE ..............14-15 PARTS LIST .........................16 PARTS VIEW ........................17 VENTING ..........................18 SERVICE NOTES ........................19 Page 2 12429-10-0408...

  • Page 3: Introduction

    This series is design certified in accordance with American National Specifications Standard / CSA Standard Z21.86 and CSA 2.32 by the Canadian Model FAW-55IP Standards Association, as a Fan Type Vented Wall Furnace and BTU/HR (KW/H) 55,000 (16.1) must be installed according to these instructions.

  • Page 4: Safety Information For Users Of Lp-Gas

    SAFETY INFORMATION FOR USERS OF LP-GAS Propane (LP-Gas) is a flammable gas which can cause fires by point with the members of your household. Someday and explosions. In its natural state, propane is odorless and when there may not be a minute to lose, everyone’s safety colorless.

  • Page 5: Installation

    INSTALLATION Ventilation and Combustion Air 2. This furnace must not be connected to a chimney flue serving Wall furnaces shall be installed in a location in which the facilities a separate solid-fuel burning appliance. 3. Uninsulated Single-Wall Metal Pipe shall not be used for ventilation permit satisfactory combustion of gas and proper outdoors in cold climates for venting gas utilization venting under normal conditions.

  • Page 6: Figure

    INSTALLATION Installing Optional Rear Outlet 4”(102mm) OVAL TYPE “B” Rear outlet kit, 10” (254mm) boot assembly with register, ROK-1 VENT CENTER TO COMBUSTIBLES CONNECTION MINIMUM CLEARANCE 9/16” (40mm) for warm air discharge into an adjoining room. 7/1/2” (191mm) MINIMUM CLEARANCE TOP TO COMBUSTIBLES Attention: Before furnace is attached to the wall, the wall opening for the rear outlet must be cut, in addition to removal of the outer...

  • Page 7: Figure

    INSTALLATION Locating Furnace On Wall Compounds used on threaded joints of gas piping shall be resistant to The furnace is to be located on a wall. The furnace is 16 inches the action of liquefied petroleum gases. The gas lines must be checked (406mm) in width and normal 16 inches (406mm) on center studs for leaks by the installer.
  • Page 8 INSTALLATION Checking Manifold Pressure Both Propane and Natural gas valves have a built-in pressure regulator in the gas valve. Natural gas models will have a manifold pressure of approximately 3.5” w.c. (.871kPa) at the valve outlet with the inlet pressure to the valve from a minimum of 5.0” w.c. (1.24kPa) for the purpose of input adjustment to a maximum of 10.5”...
  • Page 9 INSTALLATION Vent Safety Shutoff System Wiring This appliance must be properly connected to a venting system. This The appliance, when installed, must be electrically grounded in appliance is equipped with a vent safety shutoff system. accordance with local codes or, in the absence of local codes, with Warning: Operation of this wall furnace when not connected the National Electrical Code, ANSI/NFPA 70 or Canadian Electrical to a properly installed and maintained venting system or...

  • Page 10: Lighting Instructions

    LIGHTING INSTRUCTIONS FOR YOUR SAFETY READ BEFORE OPERATING WARNING: If you do not follow these instructions exactly, a fire or explosion may result causing property damage, personal injury or loss of life. A. This appliance is equipped with an ignition device which •...

  • Page 11: Service And Maintenance Suggestions

    Type of gas being used and that shown on the rating label. solution. Bubbles indicate gas leak. Tighten joints to stop leak. The Service Department at Empire Comfort Systems, Inc. may be STEP 2: Review Normal Operating Sequence and Module contacted to assist in servicing furnace.
  • Page 12 SERVICE AND MAINTENANCE SUGGESTIONS If the pilot does not light, or the pilot flame current is not at least Main Burner Operation 1.0 uA and steady, the module will not energize the second main When the pilot flame is established, a flame rectification circuit valve and the main burner will not light.

  • Page 13: Troubleshooting

    TROUBLESHOOTING Important WARNING 1. The following service procedures are provided as a general When performing the following steps, do not touch stripped guide. end of jumper or SPARK terminal. The ignition circuit 2. Meter readings between gas control and ignition module must generates 13,000 volts at 25 pf load and electrical shock be taken within the trial for ignition period.

  • Page 14: S8600H Troubleshooting Guide

    S8600H TROUBLESHOOTING GUIDE Page 14 12429-10-0408...

  • Page 15: S8600H Troubleshooting Guide

    S8600H TROUBLESHOOTING GUIDE Green LED Status Codes Green LED Flash Code (X + Y) Indicates Next System Action Recommended Service Action No “Call for Heat” Not applicable None Flash Fast Startup-Flame sense calibration Not applicable None Heart Beat Normal operation Not applicable None Recycle...

  • Page 16: Parts List

    PARTS LIST PLEASE NOTE: When ordering parts, it is very important that part number and description of part coincide. Index Part Index Part Number Description Number Description WFA-115 Baseplate Gasket DV-847 Burner Door Natural Gas 11763 Outer Casing Top DV-972 Burner Door LP Gas 632024 Motor Mount (Four Required)

  • Page 17: Parts View

    PARTS VIEW Empire Comfort Systems, Inc. Nine Eighteen Freeburg Ave. Belleville, Illinois 62222-0529 12429-10-0408 Page 17...

  • Page 18: Venting

    VENTING Model No. FAW-55 may be vented as shown. The vent cap must Use U.L. listed gas vent equipment when installing the FAW-55. be at least 12 feet (3.7m) above the floor. Clearance to combustible For vent pipe running through walls, roof, and within one inch construction is held by the fixed spacers at 1 inch (25mm) with B-1 (25mm) of combustible construction, use B-1 (one inch (25mm) vent pipe.

  • Page 19: Service Notes

    SERVICE NOTES 12429-10-0408 Page 19...
  • Page 20 Empire Comfort Systems Inc. EMPIRE EMPIRE 918 Freeburg Ave. Belleville, IL 62220 If you have a general question about our products, please e-mail us at info@empirecomfort.com. If you have a service or repair question, please contact your dealer. Comfort Systems www.empirecomfort.com...
  • Page 21 MANUEL DU PROPRIÉTAIRE RADIATEUR MURAL À CIRCULATION FORCÉE ET AVEC ÉVACUATION MODÈLE FAW-55IP AVERTISSEMENT: Assurez vous de bien suivre les instructions données dans cette notice pour réduire au minimum le risque d’incendie ou d’explosion ou pour éviter tout dommage matériel, toute blessure ou la mort.
  • Page 22 National Standard / CSA Standard Z21.86 et CSA 2.32 par Canadian Specifications Standards Association comme étant un radiateur mural à circulation forcée et avec évacuation, devant être installé en accordance avec Modèle FAW-55IP ces instructions. Puissance Btuh (KW/H) 55,000 (161.1) Tout changement du modèle d’origine, installé autrement que Hauteur 82 3/8"...
  • Page 23 INFORMATION DE SÉCURITÉ POUR LES UTILISATEURS DE PROPANE Le propane est un gaz inflammable qui peut causer des feux et des réexaminez les, point par point avec les membres de votre famille. explosions. Dans son état naturel, le propane est inodore et sans Un jour, lorsqu’il n’y aura pas une minute à...
  • Page 24 passe à travers le toit du bâtiment et d’au moins 2' (610mm) Air de Ventilation et de Combustion au-dessus de n’importe quelle section du bâtiment dans une Les radiateurs muraux doivent être installés dans un endroit distance horizontale de 10' (3m). où...
  • Page 25 9. Placer le registre avec ses volets dans la position désirée pour la sortie d’air et marquer les trous de montage en utilisant le registre comme guide. 10. Percer (2) trous de 1/8" (3mm) de diamètre dans le mur et attacher le registre avec (2) vis #10 x 1"...
  • Page 26 Attention! Les trous de vis sur le bas de la paroi extérieure sont MINIMUM 102MM MINIMUM 102MM AUX COMBUSTIBLES AUX COMBUSTIBLES décalés d’approximativement 3/8" (9.5mm) au dessus du plancher. Ne pas serrer trop fort les vis et déformer le bas de la paroi exté- rieure.
  • Page 27 Aspect Convenable de la Flamme de la Veilleuse L’emploi des connexions de gaz suivantes est recommandé: — ANS Z21.24 Connexions d’appareil de tuyaux et de raccords La flamme de la veilleuse (Figure 8) allant à l’étincelle doit être assez en métal ondulé. grande pour couvrir complètement la zone d’étincelle.
  • Page 28 brûleur. Après avoir enlevé la porte du brûleur de la chambre de L’enceinte de l’Évent Isolée. combustion, enlever le brûleur arrière, le brûleur de la veilleuse Les radiateurs muraux avec un évent, installés dans des bâtiments et le brûleur de devant. Avec les brûleurs de devant et arrière en- ayant un toit plat, peuvent avoir une évacuation inadéquate.
  • Page 29 Pour remettre à zéro l’interrupteur de sûreté de l’évent avec une SYSTÈME DE FERMETURE DE SÛRETÉ DE L’ÉVENT remise à zéro manuelle. 1. Enlever le panneau de devant en haut. 2. Abaisser le bouton rouge de remise à zéro manuelle. L’interrupteur de sûreté...
  • Page 30 POUR VOTRE SÉCURITÉ, LIRE AVANT D’ALLUMER AVERTISSEMENT: Si vous ne suivez pas exactement ces instructions, un feu ou une explosion peut se produire causant des dommages à la propriété, des blessures corporelles ou la mort. structions du fournisseur de gaz. A.
  • Page 31 Pour vous assister à l’entretien du radiateur, vous pouvez contacter le ÉTAPE 2: Réviser les séquences de manoeuvres normales et les département de service à Empire Comfort Systems, Inc. spécifications du module. Entretien de la veilleuse et des brûleurs principaux, de l'ouverture ÉTAPE 3: Remettre à...
  • Page 32 de 25pf). La tension produit une étincelle au détecteur d’allumage lequel Fonctionnement du Brûleur Principal Lorsque la flamme de la veilleuse est bien établie, un circuit de redressement allume la veilleuse. de la flamme est complété entre le détecteur et le fond du brûleur. Le circuit Si la veilleuse ne s’allume pas ou si le courant de la flamme de la veilleuse de détection de la flamme dans le module détecte le courant de la flamme, n’est pas d’au moins 1.0 uA et constante, le module n’alimentera pas la...
  • Page 33 DÉTECTION DES DÉFECTUOSITÉS Important AVERTISSEMENT 1. Les procédures d’entretien suivantes sont fournies comme étant un Lorsque vous exécutez les étapes suivantes, ne toucher pas à l’extrémité guide général. dénudée du pont ou de la borne d’étincelle. Le circuit d’allumage 2. Les lectures de compteur entre la commande de gaz et le module produit un courant électrique de 13,000 volts à...
  • Page 34 Note: A vant de détecter les défectuosités, familiarisez-vous avec la mise en marche et les procédures de vérification Fermer l'alimentation de gaz. Régler le thermostat our un appel de chaleur Vérifier le pouvoir de la ligne de tension, le transformateur à basse ten- Pouvoir du module sion, le contrôle de tolérance, le thermostat et l'installation électrique.
  • Page 35 S’IL VOUS PLAÎT NOTER: Lorsque vous commandez les pièces, il est très important que le numéro de la pièce et la description coïncident. Numéro Numéro Index Part d’Index de la Pièce Number Description Description WFA-115 Joint d’étanchéité de la plaque 30 DV-064 Plaque de couverture pour de base...
  • Page 36 Empire Comfort Systems, Inc. Nine Eighteen Freeburg Ave. Belleville, Illinois 62222-0529 Page 16 12429-6-0806...
  • Page 37 L’évacuation du modèle FAW-55 peut se faire comme il est représenté. Le capuchon d’évent doit être à au moins 12' (3.7m) au-dessus du plancher. Les entretoises fixes du tuyau d’évent B-1 Lorsque vous installez le FAW-55, utiliser de l’équipement d’évent gardent l’espace libre aux constructions combustibles à...
  • Page 38 NOTES DE SERVICE Page 18 12429-6-0806...
  • Page 39 NOTES DE SERVICE Page 19 12429-6-0806...
  • Page 40 PH: 1-618-233-7420 PH: 1-800-851-3153 FAX: 1-618-233-7097 Empire Comfort Systems, Inc. FAX: 1-800-443-8648 Nine Eighteen Freeburg Ave. E-MAIL: info@empirecomfort.com Belleville, Illinois 62220-2623 WEB SITE: www.empirecomfort.com Page 20 12429-6-0806...
