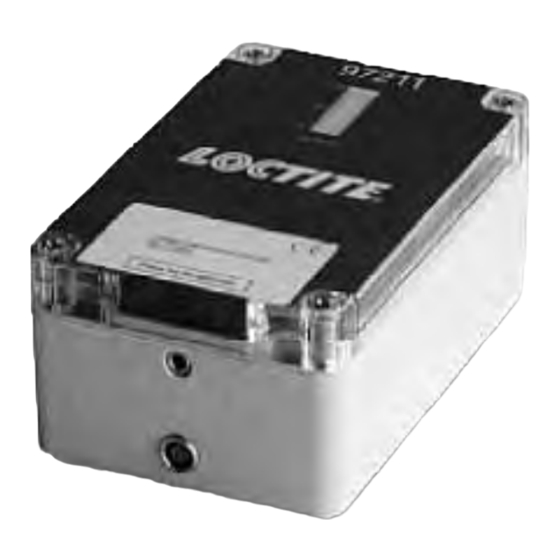

  • Page 1 Operating Manual Bedienungsanleitung Online Preamplifier Online-Vorverstärker 97211...
  • Page 2 97153 97123 97152 97204 97204 1-2x 97211 1-4x 97211 Output Loctite Deutschland GmbH Made in Germany cat. no. 97211 97140 97113/97295 97138 97114/97295...
  • Page 3 Content English .............................4-31 Deutsch ..........................32-57...

  • Page 4: Table Of Contents

    Content Please observe the following ................. 6 Emphasized Sections ....................... 6 Items Supplied ......................... 7 For Your Safety........................ 7 Field of Application (Intended Usage) ................7 Description......................8 Theory of Operation......................8 Displays, Operating Elements and Connections............11 Technical Data ..................... 12 Installation ......................
  • Page 5 Content Measuring......................18 Adjusting of the Dispense Quantity................18 Adjusting the Preamplifier 97211...................19 Setup and Storing a Reference at the Controller ............20 Monitoring ........................21 Software Interface for Statistic Process Control (SPC)..........23 Care, Cleaning and Maintenance .................24 Troubleshooting ....................24 Annex ........................25 Spare Parts ........................25 Pin Assignment.......................26...

  • Page 6: Please Observe The Following

    For safe and successful operation of the unit, read these instructions completely. If the instructions are not observed, the manufacturer can assume no responsibility. Be sure to retain this manual for future reference. Refer to the technical data sheet for the LOCTITE product used at www.loctite.com or contact ®...

  • Page 7: Items Supplied

    The integrated flow monitor of a Loctite controller in connection with the Preamplifier Online Monitor 97211 is used for monitoring the quality and quantity of adhesive dispensed on parts, i.e. the flow monitor recognizes and evaluates dispensing defects with respect to quality and quantity.

  • Page 8: Description

    Description Theory of Operation The integrated flow monitor of the Loctite controller in connection with the Preamplifier 97211 ® measures the dispense pressure characteristic by means of a pressure sensor and stores this parameter. The pressure sensor is integrated in the dispensing valve. The measuring time corresponds with the dispense time sequence.
  • Page 9 Description It measures the last preceding dispensing cycle relative to a reference measurement previously recorded and found to be o. k. The main adjustments have to be done in the setup menu of the controller, to make sure that authorized personnel can store this reference value only. Depending of the used controller the tolerance can be adjusted in 3 preadjusted ranges (low = 15%, middle = 35% or high = 55%) or from 1 to 99% to define the optimum between frequent false alarms and reliable fault detection, see operating manual of the used controller.
  • Page 10 Description At the Preamplifier Online Monitor 97211 the amplification factor has to be adjusted to get an optimum signal for correct interpretation at the Loctite controller. Before each new start of a dispensing cycle, the controller generates a ready signal or error signal.

  • Page 11: Displays, Operating Elements And Connections

    It is necessary to adjust the amplification factor for getting an optimum signal for the interpretation at the Loctite controller. Service Socket, for Loctite service only 4 pin Socket for connecting the pressure sensor The cable of the pressure sensor is connected here (Pin assignments see Section 8.2).

  • Page 12: Technical Data

    Technical Data Power input 24 VDC Signal output 1 – 10 VDC Protection grade IP 65 Dimensions W x H x D: 80 mm x 57 mm x 141 mm: Operating temperature +10 °C to +40 °C (+50 °F to +104 °F) Storage temperature -10 °C to +60 °C (+14 °F to +140 °F) Weight...

  • Page 13: Installation

    Installation Environmental and Operating Conditions – Non-condensing humidity. – No splash water. – Housing may not get in touch with solvent! Space Requirements 97211 10 V Output Henkel AG & Co. KGaA Standort München Gutenbergstr. 3 D-85748 Garching b. München Order Code No.

  • Page 14: Connecting The Unit

    M ün e r N 7 1 5 Po we o . X ch en r co ns um M ad e in pt ion m ax rm an . 60 2 x 97211 with 1 x Splitter Cable 97529...

  • Page 15: Multi Channel Automatic Controller 97153

    Installation 4.3.3 Multi Channel Automatic Controller 97153 XS 3 XS 4 XS 3 XS 4 XS 3 4 x 97211 with 2 x Splitter Cable 97529...

  • Page 16: Pressure Sensor

    Installation 4.3.4 Pressure Sensor Caution! Handle sensor with absolute care! No scratching or touching of the membrane! Never exceed a pointed pressure load in the extremely thin and sensitive sensor diaphragm. Otherwise the sensor will be destroyed! Apply the tightening torque: min.

  • Page 17: Disconnect The Pressure Sensor

    Installation Disconnect the Pressure Sensor...

  • Page 18: Measuring

    Step 1: Adjusting of the dispense quantity, see Section 5.1 Step 2: Adjusting of the Preamplifier 97211, see Section 5.2 This has to be done when the pressure sensor is changed, too. Step 3: Setup of the Controller, see Section 5.3 This is for setting the tolerance.

  • Page 19: Adjusting The Preamplifier 97211

    Measuring Adjusting the Preamplifier 97211 The amplification factor has to be adjusted in order to get an optimum signal to noise ratio for correct monitoring by the Loctite controller. ® Before you start dispensing a signal is available. The range of the amplified signal is 1-10V (1-10 LED).

  • Page 20: Setup And Storing A Reference At The Controller

    Note! All necessary information for programming the Online Flow Monitor 97211 in connection with the Multi Channel Automatic Controller 97153 or the Automatic controller 97152 read their Operating Manuals.

  • Page 21: Monitoring

    Measuring Monitoring Normal Monitoring Mode The flow control system controls the following characteristic values: T Measured time in 1/100 seconds I Integral, represents dispensing pressure and quantity. This value should act linear to the dispensed quantity so the increase (decrease) of pressure and a longer (shorter) dispensing time is measured.
  • Page 22 Measuring When very small quantities are required then use – dispensing valve 97138 with integrated pressure sensor, – a not too low viscose adhesive and – the conical dispensing needle with the smallest possible diameter. Check the measured values at a laptop or use an oscilloscope. In case of an error a letter is displayed at the controller.

  • Page 23: Software Interface For Statistic Process Control (Spc)

    Measuring Software Interface for Statistic Process Control (SPC) The Flow Monitoring System offers you the possibility to get data for further process control. The system provides the measured data at the serial I/O port on the controller. The process data contains information about –...

  • Page 24: Care, Cleaning And Maintenance

    Care, Cleaning and Maintenance The Preamplifier needs no care and maintenance. Cleaning Do not use solvent to clean the housing. Troubleshooting Type of Malfunction Possible Causes Corrections • Check connection cord, if No LED lights. – No 24 V supply. necessary change it.

  • Page 25: Annex

    Annex Spare Parts Pos. No. Description Loctite Type No. Order Code No. – Pressure sensor 3.5 bar, M5, coated for anaerobic products ..........8952025 467562 – Pressure sensor 35 bar, M5, coated for anaerobic products ..........8952026 529520 – Pressure sensor 70 bar, M5, uncoated version for silicones..........

  • Page 26: Pin Assignment

    Annex Pin Assignment 8.2.1 4 pin Plug for Connection to Controller Controller Preamplifier 97211 Analogue out 0-10VDC black +0VDC blue white +24VDC brown 8.2.2 4 pin Socket for Connection to the Pressure Sensor Plug/Stecker: Lemosa 4 pin Typ FGG 0B 304 CNAD 42...
  • Page 27 Annex 8.2.3 PLC Interfaces XS 5 Controller 97123 and XS 10 Controller 97152 and 97153 (internal voltage) Controller Ready max 1 A Error max 1 A Start min 14 mA Pot. 24 V Reset min 14 mA Tank Refill max 1 A Tank Empty max 1 A...

  • Page 28: Sps-Interface To Controller 97153

    Annex 8.2.4 PLC Interfaces XS 5 Controller 97123 and XS 10 Controller 97152 and 97153 (external voltage) Controller Ready max 1 A Error max 1 A Start min 14 mA + 24VDC Pot. 24 V Reset min 14 mA Tank Refill max 1 A Tank...

  • Page 29: Declaration Of Conformity

    European regulations, harmonized standards and national standards listed below. Designation of the unit Preamplifier Online Monitor 97211 Unit number 215992...
  • Page 30 Inhaltsverzeichnis Bitte beachten Sie ....................32 Hervorhebungen......................32 Lieferumfang........................33 Zu Ihrer Sicherheit ......................33 Einsatzbereich (Bestimmungsgemäße Verwendung) ............ 35 Gerätebeschreibung ..................... 34 Funktionsbeschreibung ....................34 Anzeigen, Bedienelemente und Anschlüsse ..............37 Technische Daten....................38 Installieren ......................39 Umgebungs- und Betriebsbedingungen................. 39 Platzbedarf ........................
  • Page 31 Inhaltsverzeichnis Messen........................44 Einstellen der Dosiermenge....................44 Einstellen des Online Vorverstärkers 97211 ..............45 Einrichten des Steuergerätes und Erstellen einer Referenz-Messung ......46 Überwachen ........................47 Software-Schnittstelle für die Statistische Prozesskontrolle (SPK) .......49 Pflege, Reinigung und Wartung................50 Beseitigen von Störungen ..................50 Anhang .........................51 Ersatzteile ........................51 Steckerbelegung......................52...
  • Page 32 Werden die Anweisungen nicht befolgt, übernimmt der Hersteller keine Garantie. Bewahren Sie diese Anleitung nach Durchsicht griffbereit auf. Beziehen sie sich auf das technische Datenblatt des eingesetzten Klebstoffes unter der Adresse www.loctite.com oder fragen sie beim örtlichen technischen Service nach. Hervorhebungen WARNUNG! Gefahr ist das Signalwort, das auf eine möglicherweise gefährliche Situation hinweist, die, wenn...
  • Page 33 Lieferumfang 1 Online Vorverstärker 97211, Bestellnr. 215992 1 Anschlusskabel Vorverstärker - Steuergerät 1 Bedienungsanleitung 97211 Der Erwerb des Online Vorverstärkers 97211 schließt die Lizenz zur Benutzung der Steuerungs- Software für die Steuergeräte 97123, 97152 und 97153 mit ein. Hinweis! Bedingt durch die technische Entwicklung können Abbildungen und Beschreibungen in dieser Bedienungsanleitung vom tatsächlich ausgelieferten Gerät in Details abweichen.
  • Page 34 -Steuergeräts misst in Verbindung mit dem ® Online Vorverstärker 97211 über einen Drucksensor den Dosierdruckverlauf und speichert diesen. Der Drucksensor ist in das Dosierventil integriert. Die Dauer der Messung entspricht der Dauer des Dosierablaufs. Das Steuergerät vergleicht den gemessenen Druckverlauf mit einem bereits gespeicherten Referenz, der auf vier verschiedenen Faktoren basiert: –...
  • Page 35 Gerätebeschreibung Das Gerät misst den letzten Dosierzyklus und vergleicht ihn mit einer Referenz, die zuvor gespeichert und für o. k. befunden wurde. Die Haupteinstellungen müssen am Steuergerät im Setup-Menü vorgenommen werden, um sicherzustellen, dass dieser Vergleichswert nur von autorisiertem Personal gespeichert werden kann. Je nach eingesetztem Steuergerät kann die Toleranz entweder grob in drei voreingestellten Bereichen (Niedrig = 15 %, Mittel = 35 % oder Hoch = 55 %) oder fein im Bereich von 1 bis 99 % eingestellt werden, um das Optimum zwischen Fehlalarm und zuverlässiger Fehlererkennung festzulegen.
  • Page 36 Gerätebeschreibung An dem Online Vorverstärker 97211 muss der Verstärkungsfaktor so eingestellt sein, dass ein optimales Signal das Loctite -Steuergerät erreicht und korrekt ausgewertet wird. ® Am Ende eines Dosierzyklus generiert jedes Mal das Steuergerät entweder die Meldung “Ready” oder “Error”. Liegt ein Fehler am Sensor vor, kann kein Mess-Signal generiert werden, das der Vergleichsmessung entspricht.
  • Page 37 4-pol. Stecker für Anschluss an Steuergerät Hier wird das mitgelieferte Anschlusskabel angeschlossen (Steckerbelegung siehe Abschnitt 8.2). Potentiometer R10 zum Einstellen des Verstärkungsfaktors Der Verstärkungsfaktor muss eingestellt sein, dass ein optimales Signal das Loctite -Steuergerät ® erreicht und ausgewertet werden kann.

  • Page 38: Technische Daten

    Technische Daten Versorgungsspannung 24 VDC Analog-Ausgangsspannung 1 - 10 VDC Schutzgrad IP 65 Abmessungen B x H x T: 80 mm x 56 mm x 140 mm Betriebstemperatur +10 °C bis +40 °C (+50 °F bis +104 °F) Lagertemperatur -10 °C bis +60 °C (+14 °F bis +140 °F) Gewicht 0,24 kg Max Länge des Kabels zwischen...
  • Page 39 Umgebungs- und Betriebsbedingungen - Keine kondensierende Luftfeuchtigkeit. - Kein scharfer Spritzwasserstrahl. - Gehäuse nicht mit Lösemittel in Berührung bringen. Platzbedarf 97211 Output Henkel KGaA Standort M nchen Gutenbergstr. 3 D-85748 Garching b. M nchen Made in Germany cat. no. 97211...
  • Page 40 M ün e r N 7 1 5 Po we ch en r co o . X ns um M ad e in pt ion m ax rm an . 60 2 x 97211 mit 1 x Splitter Kabel 97529...
  • Page 41 Installieren 4.3.3 Mehrkanalsteuergerät 97153 XS 3 XS 4 XS 3 XS 4 XS 3 4 x 97211 mit 2 x Splitterkabel 97529...
  • Page 42 Installieren 4.3.4 Drucksensor Achtung! Sensor mit absoluter Vorsicht behandeln! Niemals Membrane zerkratzen oder berühren! Die maximale Druckbelastung für die äußerst dünne und empfindliche Membran niemals überschreiten. Der Sensor wird sonst zerstört! Unbedingt das unten angegebene Anzugsmoment beachten! Min. 0,4 Nm, max. 0,6 Nm...
  • Page 43 Installieren Entfernen des Drucksensors...

  • Page 44: Messen

    Die 4 Installationsschritte: Schritt 1: Einstellen der Dosiermenge, siehe Abschnitt 5.1 Schritt 2: Einstellen des Online Vorverstärkers 97211, siehe Abschnitt 5.2 Dieser Schritt muss auch beim Wechsel des Drucksensors durchgeführt werden. Schritt 3: Einrichten des Steuergerätes, siehe Abschnitt 5.3 In diesem Schritt wird die Toleranz eingestellt.

  • Page 45: Einstellen Des Online Vorverstärkers 97211

    Messen Einstellen des Online Vorverstärkers 97211 Der Verstärkungsfaktor muss so eingestellt werden, dass ein optimales Signal das Loctite ® Steuergerät erreicht und korrekt ausgewertet werden kann. Vor dem Start des Dosiervorgangs ist ein Signal verfügbar. Das verstärkte Signal liegt im Bereich von 1 - 10 V (LED 1 - 10).

  • Page 46: Einrichten Des Steuergerätes Und Erstellen Einer Referenz-Messung

    Messen Einrichten des Steuergerätes und Erstellen einer Referenz-Messung • Öffnen Sie das Hauptverzeichnis PERIPHERY SETUP (siehe Bedienungsanleitung des verwendeten Steuergerätes). • Den Verzeichnispunkt Flow.Monitor bzw. Disp.Control von [ O ] auf [ I ] umschalten. Das Unterverzeichnis ist offen. • Erforderliche Toleranz auswählen und Toler.: Niedrig [ 0 ] / [ 1 ] Toler.: Mittel [ 1 ] / [ 0 ]...

  • Page 47: Überwachen

    Messen Überwachen Normaler Überwachungsmodus Die Durchflussüberwachung überwacht die folgenden Kennwerte: T Gemessene Zeit in 1/100 Sekunden I Integral, entspricht Dosierdruck und Menge. Dieser Wert sollte sich linear zur Dosiermenge verhalten, so dass Erhöhung bzw. Abfall des Drucks und eine längere (kürzere) Dosierzeit gemessen werden.
  • Page 48 Messen Wenn sehr kleine Dosiermengen benötigt werden, verwenden Sie bitte – Dosierventil 98013 mit integriertem Drucksensor und Adapter 97200, – einen nicht zu niedrigviskosen Klebstoff und – die konische Dosiernadel mit dem kleinstmöglichen Durchmesser. Messwerte an einem Laptop überprüfen oder Oszilloskop verwenden. Im Fehlerfall wird ein Buchstabe in der Anzeige des Steuergerätes erscheinen.

  • Page 49: Software-Schnittstelle Für Die Statistische Prozesskontrolle (Spk)

    Messen Software-Schnittstelle für die Statistische Prozesskontrolle (SPK) Das Durchflussüberwachungssystem bietet die Möglichkeit, Daten für weitere Prozesskontrollvorgänge abzurufen. Voraussetzungen für das Abrufen von Prozessdaten sind die Verbindung des Durchflussüberwachungssystems zu einem PC oder SPS. Die Prozessdaten enthalten Informationen zu folgenden Werten –...

  • Page 50: Pflege, Reinigung Und Wartung

    Pflege, Reinigung und Wartung Der Online Vorverstärker bedarf keiner besonderen Pflege, Reinigung und Wartung. Reinigen Zum Reinigen des Gehäuses keine lösemittelhaltigen Reiniger verwenden. Beseitigen von Störungen Art der Störung Mögliche Ursachen Abhilfe • Anschlusskabel prüfen und ggf. Keine LED leuchtet. –...

  • Page 51: Anhang

    Anhang Ersatzteile Pos.-Nr. Gerätebeschreibung Loctite-Typ-Nr. Bestell-Nr. – Drucksensor 3.5 bar, M5, beschichtet für anaerobe Produkte ..........8952025 467562 – Drucksensor 35 bar, M5, beschichtet für anaerobe Produkte ..........8952026 529520 – Drucksensor 70 bar, M5, unbeschichtete Version für Silikone .......... 8952027 523105 –...

  • Page 52: Steckerbelegung

    Anhang Steckerbelegung 8.2.1 4-pol. Stecker für Anschluss an Steuergerät Steuergerät Vorverstärker 97211 Analogausgang 0-10VDC schwarz +0VDC blau weiß +24VDC braun 8.2.2 4-pol. Buchse für Anschluss des Drucksensors Plug/Stecker: Lemosa 4 pin Typ FGG 0B 304 CNAD 42 schwarz 0VDC black...

  • Page 53: Sps-Schnittstellen Xs 5 Für Steuergerät 97123 Und Xs 10 Für Steuergerät 97152 (Interne Spannungsversorgung)

    Anhang 8.2.3 SPS-Schnittstellen XS 5 für Steuergerät 97123 und XS 10 für Steuergerät 97152 bzw. 97153 (interne Spannungsversorgung) Steuergerät Fertig max 1 A Fehler max 1 A Start min 14 mA Pot. 24 V zurück- setzen min 14 mA Tank Nachfüllen max 1 A Tank...

  • Page 54: Sps-Schnittstellen Xs 5 Für Steuergerät 97123 Und Xs 10 Für Steuergerät 97152 (Externe Spannungsversorgung)

    Anhang 8.2.4 SPS-Schnittstellen XS 5 für Steuergerät 97123 und XS 10 für Steuergerät 97152 bzw. 97153 (externe Spannungsversorgung) Steuerger t Fertig max 1 A Fehler max 1 A Start min 14 mA + 24VDC Pot. 24 V zur ck- setzen min 14 mA Tank max 1 A...

  • Page 55: Konformitätserklärung

    D-85748 Garching bei München erklärt, dass das nachfolgend bezeichnete Gerät auf Grund seiner Konzipierung und Bauart den unten aufgeführten europäischen Richtlinien, harmonisierten Normen und nationalen Normen entspricht. Bezeichnung des Gerätes Online-Vorverstärker 97211 Gerätenummer 215992 Einschlägige EU-Richtlinien EMV-Richtlinie 89/336/EWG einschließlich Änderungen...
  • Page 56 Henkel AG & Co. KGaA Standort München Gutenbergstraße 3 D-85748 Garching b. München Henkel AG & Co. KGaA 2009...
