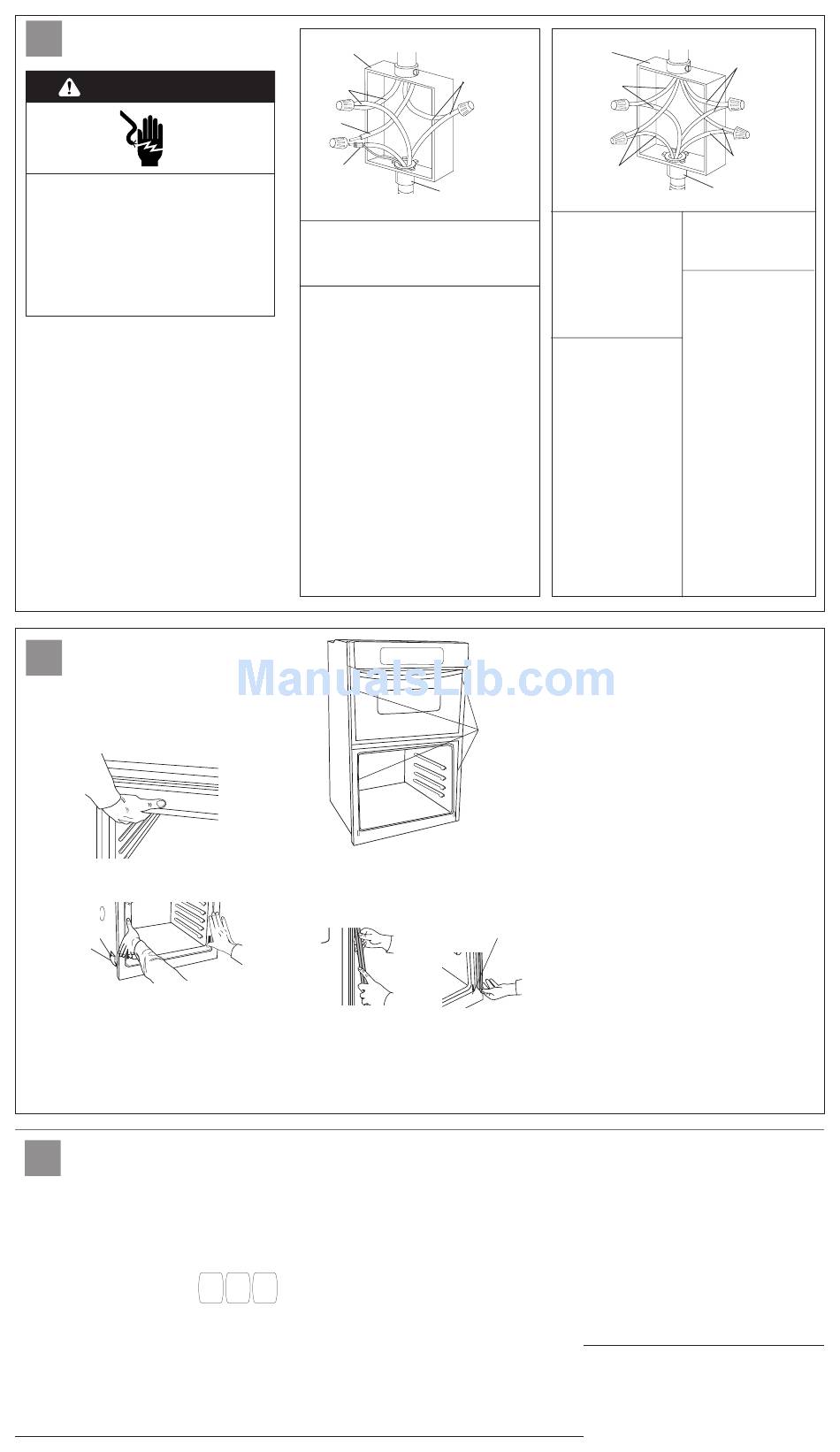

Raccordement au
B
circuit électrique
AVERTISSEMENT
Risque de choc électrique
Avant d'exécuter les raccordements,
interrompre l'alimentation électrique au
niveau de la boîte de distribution.
Relier électriquement le four à la terre.
Utiliser un fil en cuivre solide de calibre 8 .
Le non-respect de ces instructions peut être
la cause de choc électrique, d'incendie ou
d'accident mortel.
Le câblage de cet appareil installé lors de la
fabrication comporte un fil blanc (neutre) et un fil nu
de liaison à la terre connecté à la caisse. Ces deux
fils sont torsadés ensemble.
4.
Faire passer le câble de l'appareil à travers
l'ouverture dans le placard. Exécuter les
raccordements du câblage électrique.
1. Interrompre l'alimentation électrique.
2. Ôter le couvercle de la boîte de connexion.
3. Connecter le câblage de l'appareil à la boîte de
connexion à travers un raccord de conduit
homologué par UL.
4. Connecter les deux fils noirs ensemble avec un
connecteur de fil.
5. Connecter les deux fils rouges ensemble avec un
connecteur de fil.
6. Terminer le raccordement du câblage électrique
conformément aux prescriptions des codes et
règlements locaux.
Fixation
C
Lors de l'insertion du four dans l'espace
d'encastrement, pousser prudemment contre
la zone du joint du châssis avant du four.
Ne pas pousser contre les bords externes.
5.
Utiliser l'ouverture du four comme
zone de saisie; soulever le four pour l'insérer
dans l'espace d'encastrement.
pied
auxiliaire
placé avant
l'expédition
Pousser contre la zone du joint du châssis
avant pour insérer le four dans l'espace
d'encastrement, jusqu'à ce que le pied
auxiliaire installé avant l'expédition soit
presque en contact avec le placard. Avec un
tournevis Phillips, ôter les vis fixant le pied
auxiliaire. Ôter et jeter le pied auxiliaire.
Pousser complètement le four dans l'espace
d'encastrement dans le placard; centrer le four
dans l'ouverture découpée dans le placard.
Contrôle du
D
fonctionnement
10.
Établir l'alimentation électrique du
four. La console de commande s'illumine
brièvement. Le symbole « PF » devrait apparaître
sur l'afficheur de température.
11.
Contrôler le
fonctionnement du four
inférieur. Appuyer sur la touche BROIL (gril). Le
symbole « BROIL » apparaît sur l'afficheur.
Appuyer sur la touche « START » (mise en
marche). Vérifier que la porte du four est fermée et
que le témoin « ON » (marche) s'illumine sur
l'afficheur.
Après 2 minutes, ouvrir partiellement la porte du
four - on doit percevoir le rayonnement thermique
émis par le four. Appuyer sur la touche
Page 3
câble du circuit d'alimentation
boîte de
connexion
fils
rouges
fil
blanc
fil blanc et fil
nu de liaison à la
terre - sertissage
à l'usine
Figure 1
Si le code local le permet, connecter
le fil de liaison à la terre de la caisse
au fil neutre blanc de la boîte de
7. Connecter le fil nu et le fil blanc du câble
de l'appareil (sertis à l'usine) au fil
neutre (blanc) dans la boîte de
connexion. Voir Figure 1.
8. Réinstaller le couvercle de la boîte de
connexion.
6.
Important : Fixer solidement le four au
placard avec les vis fournies. Insérer les vis
dans les trous des tringles de montage. Ne
pas serrer excessivement les vis.
Faire coulisser le sommet
de la garniture vers le haut.
7.
Faire coulisser l'extrémité supérieure
de chaque tringle de garniture vers le haut dans les
rails latéraux du four. Pousser chaque tringle de
garniture pour qu'elle s'emboîte à l'extrémité
inférieure. Utiliser les vis pour fixer chaque tringle
de garniture sur le four. Veiller à ne pas érafler
d'autres surfaces avec les extrémités de la
garniture.
« CANCEL » (annulation).
Si le four ne chauffe pas ou si le symbole
« F » apparaît sur l'afficheur, contacter le
revendeur ou consulter la section « Besoin de
service.. » dans les présentes instructions
d'installation.
12.
Contrôler du fonctionnement du four à
micro-ondes.
• Placer dans le four un récipient (pour micro-
ondes) contenant une tasse d'eau; bien fermer
BAKE
BROIL
CLEAN
la porte du four.
• Sélectionner une période de chauffage de
«2:00» minutes.
• Appuyer sur la touche «START/ENTER». La
lampe à l'intérieur du four à micro-ondes
devrait être allumée et le temps de chauffage
restant devrait être affiché.
• Lorsque l'afficheur indique «1:00», ouvrir la
porte du four à micro-ondes. Le chauffage de
l'eau par le four à micro-ondes devrait cesser.
fils noirs
raccord de conduit
(homologation UL)
câble du
four
connexion :
4 vis
Pousser la garniture pour
qu'elle se mette en place.
Réinstaller la vis de la
garniture.
câble du circuit d'alimentation
boîte de
connexion
fils
rouges
fils nus de liaison
à la terre
Figure 2
câble du
four
Si le code local NE
PERMET PAS le
raccordement à un
raccordement du
conducteur de
quatre fils :
liaison à la terre de
7. Séparer le fil nu et
la caisse au fil
le fil blanc du câble
neutre (blanc) dans
de l'appareil.
la boîte de
8. Connecter le fil
connexion :
blanc du câble de
l'appareil au fil
7. Séparer le fil nu et le
neutre (blanc) dans
fil blanc du câble de
la boîte de
l'appareil (sertis à
connexion. Voir
l'usine).
Figure 2.
8. Connecter le fil blanc
9. Connecter le fil nu
du câble de
de liaison à la terre
l'appareil au fil
du câble de
neutre (blanc) dans
l'appareil au fil vert
la boîte de
de liaison à la terre
connexion. Voir
dans la boîte de
Figure 2.
connexion. Ne pas
connecter le fil nu
9. Connecter le fil nu
de liaison à la terre
de liaison à la terre
au fil neutre (blanc)
du câble de
dans la boîte de
l'appareil à un fil
connexion. Voir
relié à la terre dans
Figure 2.
la boîte de
connexion. Voir
10.Réinstaller le
Figure 2.
couvercle de la
boîte de connexion.
10. Réinstaller le
couvercle de la boîte
de connexion.
8.
Réinstaller les grilles du four.
9.
Réinstaller la porte du four : insérer les
extrémités des charnières dans les logements de
charnière du châssis du four. Pousser les
charnières jusqu'à la position de butée. Ouvrir la
porte (on perçoit un mouvement de descente lors
de la mise en place) et ramener le loquet de
chaque charnière à la position de verrouillage.
Manœuvrer la porte dans les deux directions
pour vérifier qu'elle peut complètement ouvrir et
fermer. Si la porte ne peut effectuer une
manœuvre complète de fermeture ou
d'ouverture, répéter l'étape de dépose de la
porte, puis réinstaller la porte selon les
instructions ci-dessus.
• Bien fermer la porte. La lampe interne du
four devrait s'éteindre.
• Appuyer sur la touche «START/ENTER». Le
four à micro-ondes devrait commencer
l'opération de chauffage de l'eau et la
lampe à l'intérieur du four devrait être
allumée.
• Laisser le four à micro-ondes éxécuter
toute la période de chauffage. Une tonalité
se fera entendre quatre fois à la fin de la
période de chauffage et le four à micro-
ondes cessera de fonctionner.
• Ouvrir la porte du four à micro-ondes et
retirer soigneusement le contenant. L'eau
dans le contenant devrait être chaude.
Pour pouvoir utiliser ce nouveau four à son
niveau maximum d'efficacité, lire le Guide
d'utilisation et d'entretien. Conserver les
instructions d'installation et le Guide à
proximité du four pour pouvoir
facilement les consulter.
fils
blancs
fils noirs
raccord de conduit
(homologation UL)
Pour le
système à
