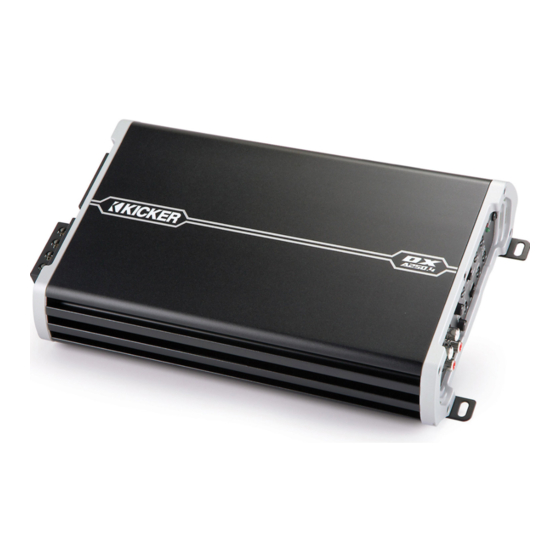

Summary of Contents for Kicker DXA250.4
- Page 1 AMPLIFIERS Owner’s Manual 2014 DXA 4-Channel Amps Rev A.indd 1 2014 DXA 4-Channel Amps Rev A.indd 1 8/2/2013 4:44:10 PM 8/2/2013 4:44:10 PM...
-
Page 2: Installation
HI, LO or OFF; Variable 50–200Hz @ 12dB/Octave KickEQ™ Bass Boost Variable 0–12dB @ 40Hz Pro Tip: To get the best performance from your new KICKER Amplifi er and extend the warranty by 1 year, use genuine KICKER accessories and wiring. INSTALLATION Mounting: Choose a structurally sound location to mount your KICKER amplifi... -
Page 3: Power Wiring
A high-level signal can be run from the source unit’s speaker outputs to the stereo RCA input on the end panel of the amplifi er using the KICKER KISL as shown (make sure you set the DXA amplifi... -
Page 4: Four Channel Operation
FOUR CHANNEL OPERATION minimum impedance of 2 ohms per channel BRIDGED OPERATION (MONO) minimum impedance of 4 ohms 2014 DXA 4-Channel Amps Rev A.indd 4 2014 DXA 4-Channel Amps Rev A.indd 4 8/2/2013 4:44:13 PM 8/2/2013 4:44:13 PM... - Page 5 STEREO-AND-MONO-SIMULTANEOUSLY (SAMS) OPERATION minimum impedance of 4 ohms bridged (mono) and 2 ohms per channel stereo 2014 DXA 4-Channel Amps Rev A.indd 5 2014 DXA 4-Channel Amps Rev A.indd 5 8/2/2013 4:44:13 PM 8/2/2013 4:44:13 PM...
-
Page 6: Operation
Bass Boost Control: The variable bass boost control on the side of the DXA250.4 amplifi er is designed to give you increased output, 0–12dB, at 40Hz. The setting for this control is subjective. If you turn it up, you must readjust the input gain control to avoid clipping the amplifi... -
Page 7: Troubleshooting
There are Power (PWR) & Protection (PRT) LEDs on the side panel of your Kicker DXA series amplifi er. Depending on the state of the amplifi er and the vehicle’s charging system, the LEDs will glow either green or red. When the green LED is lit, this indicates the amplifi... - Page 8 The new extended warranty applies only to KICKER amplifi ers and accessories sold to consumers by Authorized KICKER Dealers in the United States of America or its possessions. It also only applies to the original purchaser of KICKER amplifi ers and accessories. One warranty extension per amplifi er is allowed regardless of the number of amplifi er installation kits purchased.
- Page 9 HI, LO u OFF; 50–200Hz variable, 12dB/Octava Refuerzo de Bajos 0–12dB @ 40Hz variable Nota: Para obtener el mejor rendimiento de sus nuevos amplifi cadores KICKER, le recomendamos que use accesorios y cableado KICKER auténticos. INSTALLATION Montaje: Escoja un lugar estructuralmente sólido para montar el amplifi cador KICKER. Asegúrese de que no haya nada por detrás de dónde van a entrar los tornillos.
- Page 10 RCA del panel de extremo del amplifi cador o simplifi car la instalación mediante un ZISL KICKER como se muestra a continuación.
- Page 11 FUNCIONAMIENTO POR QUATRO CANALES impedancia mínima de 2 ohmios por canal FUNCIONAMIENTO EN PUENTE (MONOFÓNICO) impedancia mínima de 4 ohmios en puente 2014 DXA 4-Channel Amps Rev A.indd 11 2014 DXA 4-Channel Amps Rev A.indd 11 8/2/2013 4:44:15 PM 8/2/2013 4:44:15 PM...
- Page 12 FUNCIONAMIENTO SIMULTÁNEO EN ESTEREOFÓNICO Y MONOFÓNICO impedancia mínima de 4 ohmios en monofónico y 2 ohmios por canal en estereofónico simultáneamente 2014 DXA 4-Channel Amps Rev A.indd 12 2014 DXA 4-Channel Amps Rev A.indd 12 8/2/2013 4:44:15 PM 8/2/2013 4:44:15 PM...
- Page 13 Nivel de Entrada: Las entradas RCA de los amplifi cadores DXA de KICKER aceptan señales de bajo nivel o alto nivel procedentes de la unidad fuente. Si la única salida disponible de la unidad fuente es una señal de alto nivel, oprima y deje adentro el selector de nivel de entrada del amplifi...
-
Page 14: Resolución De Problemas
Su amplifi cador modelo DXA de KICKER cuenta con los LED de protección (PRT) y de encendido (PWR) en el panel de alimentación lateral. Dependiendo del estado del amplifi cador y del sistema de carga del vehículo, los LED se iluminarán en verde o en rojo. - Page 15 DXA250.4 30 x 4 @ 4 ohmios, 14.4VCC, 1% THD, CEA-2006B (Watts) Relación de Señal a Ruido -75dB CEA-2006B (ref: 1W, ponderado en A) 2014 DXA 4-Channel Amps Rev A.indd 15 2014 DXA 4-Channel Amps Rev A.indd 15 8/2/2013 4:44:15 PM...
- Page 16 >95, A-gewichtet, re: Nennleistung Eingangsempfi ndlichkeit N-Pegel: 125mV–5V H-Pegel: 250mV–10V Hinweis: Um das Maximum aus Ihrem neuen KICKER-Verstärker herauszuholen, sollten Sie echtes KICKER- Zubehör und KICKER-Kabel verwenden. INSTALLATION Befestigung: Wählen Sie für die Installation des KICKER-Verstärkers eine strukturell stabile Stelle. Vergewissern Sie sich, dass sich hinter der Einschraubposition der Schrauben nichts befi...
- Page 17 Hochpegel-Lautsprecherausgängen am Autoradio und verbinden Sie das Kabel mit den RCA-Eingängen an der Endplatte des Verstärkers, oder Vereinfachung der Installation, indem Sie ein KICKER ZISL wie unten gezeigt. Alternativ können Sie Ihre Quelle Einheit Cinch-Ausgänge zum DXA Verstärker Cinch-Eingänge anschließen.
- Page 18 VIERKANALBETRIEB Minimalimpedanz von 2 Ohm pro Kanal BRÜCKENBETRIEB (MONO) Minimalimpedanz von 4 Ohm 2014 DXA 4-Channel Amps Rev A.indd 18 2014 DXA 4-Channel Amps Rev A.indd 18 8/2/2013 4:44:16 PM 8/2/2013 4:44:16 PM...
- Page 19 GLEICHZEITIGER STEREO- UND MONO-BETRIEB (SAMS) Mindestimpedanz von 4 Ohm (Mono) bzw. 2 Ohm pro Kanal (Stereo) bei gleichzeitigem Betrieb 2014 DXA 4-Channel Amps Rev A.indd 19 2014 DXA 4-Channel Amps Rev A.indd 19 8/2/2013 4:44:16 PM 8/2/2013 4:44:16 PM...
- Page 20 Verstärkers als Tiefpassfi lter verwenden wollen. Ändern Sie nie die Einstellung des „OFF/HI/LO“-Schalters, während das System eingeschaltet ist! Crossover-Regler: Die variable Crossover-Einheit an der Oberseite des DXA250.4 ermöglicht es Ihnen, die Crossover-Frequenz zwischen 50 und 200Hz einzustellen. Die Einstellung für diesen Regler ist subjektiv, aber 80Hz wäre ein guter Ausgangspunkt.
-
Page 21: Problembehebung
Falsche Anschlüsse können zu einem Durchbrennen der Verstärkersicherung und einem Ausfall anderer wichtiger Systeme im Fahrzeug führen. Wenn Sie weitere Fragen zur Installation oder zum Betrieb Ihres neuen KICKER-Produkts haben, setzen Sie sich bitte mit Ihrem autorisierten KICKER-Fachhändler in Verbindung. Weitere Installationshinweise fi nden Sie, indem Sie auf der KICKER-Startseite (www.kicker.com) auf die Registerkarte SUPPORT klicken. - Page 22 DXA250.4 30 x 4 @ 4 ohms, 14.4GS, 1% Klirrfaktor, CEA-2006B (Watts) Rauschabstand -75dB CEA-2006B (ref: 1W, A-gewichtet) 2014 DXA 4-Channel Amps Rev A.indd 22 2014 DXA 4-Channel Amps Rev A.indd 22 8/2/2013 4:44:17 PM 8/2/2013 4:44:17 PM...
- Page 23 Sensibilité d’Entrée Bas niveau: 125mV–5V Haut niveau: 250mV–10V Remarque : Pour optimiser les performances de votre nouvel amplifi cateur KICKER, il est conseillé d’utiliser des accessoires et des câbles KICKER d’origine. INSTALLATION Montage: Choisissez un emplacement de structure saine pour monter votre amplifi cateur KICKER. Assurez- vous que l’arrière de l’emplacement où...
- Page 24 fi l aux entrées RCA sur le panneau d’extrémité de l’amplifi cateur, ou de simplifi er l’installation avec une ZISL KICKER, comme indiqué ci-dessous. Alternativement, vous pouvez connecter les sorties de votre unité source RCA aux entrées de l’amplifi cateur DXA RCA. Réglez le commutateur de niveau d’entrée sur le panneau d’extrémité...
- Page 25 FONCTIONNEMENT À QUATRE CANAUX impédance minimum de 2 ohms par canal FONCTIONNEMENT PONTÉ (MONO) impédance minimum de 4 ohms 2014 DXA 4-Channel Amps Rev A.indd 25 2014 DXA 4-Channel Amps Rev A.indd 25 8/2/2013 4:44:17 PM 8/2/2013 4:44:17 PM...
- Page 26 FONCTIONNEMENT SIMULTANÉ STÉRÉO ET MONO (SAMS) impédance minimum simultanément de 4 ohms en mono et 2 ohms par canal en stéréo 2014 DXA 4-Channel Amps Rev A.indd 26 2014 DXA 4-Channel Amps Rev A.indd 26 8/2/2013 4:44:17 PM 8/2/2013 4:44:17 PM...
- Page 27 ! Commande de Filtre: Située sur le haut de le DXA250.4, la commande de fi ltre variable permet de régler la fréquence du fi ltre de 50 à 200Hz. Le réglage de cette commande est subjectif. 80Hz constitue un bon réglage de départ.
-
Page 28: En Cas De Difficulté
Se présentent également des DEL d’alimentation (PWR) et de protection (PRT) sur le panneau d’alimentation latéral de votre amplifi cateur KICKER de série DXA. Selon l’état de l’amplifi cateur et le système de charge du véhicule, les DEL clignotent en verte ou rouge. Lorsque la DEL verte est allumée, cela indique que l’amplifi cateur est en marche et qu’il n’y a pas de problème. - Page 29 DXA250.4 30 x 4 @ 4 ohms, 14.4V C.C., 1% de Distorsion Harmonique Totale, CEA-2006B (W) Rapport Signal sur Bruit -75dB CEA-2006B (ref: 1W, pondéré A) 2014 DXA 4-Channel Amps Rev A.indd 29 2014 DXA 4-Channel Amps Rev A.indd 29...
- Page 30 ELECTRONICS LIMITED WARRANTY When purchased from an Authorized KICKER Dealer, KICKER warrants this product to be free from defects in material and workmanship under normal use for a period of TWO (2) YEARS from date of original purchase with receipt. If this product is identifi...
-
Page 31: International Warranty
Sea precavido cuando controle el volumen. La frase “combustible para vivir la vida Livin’ Loud™ a todo volumen” se refi ere al entusiasmo por la vida que la marca KICKER de estéreos de automóvil representa y a la recomendación a nuestros clientes de que vivan lo mejor posible (“a todo volumen”) en todo sentido. - Page 32 ©2013 Stillwater Designs 2014 DXA 4-Channel Amps Rev A.indd 32 2014 DXA 4-Channel Amps Rev A.indd 32 8/2/2013 4:44:18 PM 8/2/2013 4:44:18 PM...
