Summary of Contents for Adam Wall Mount Bracket

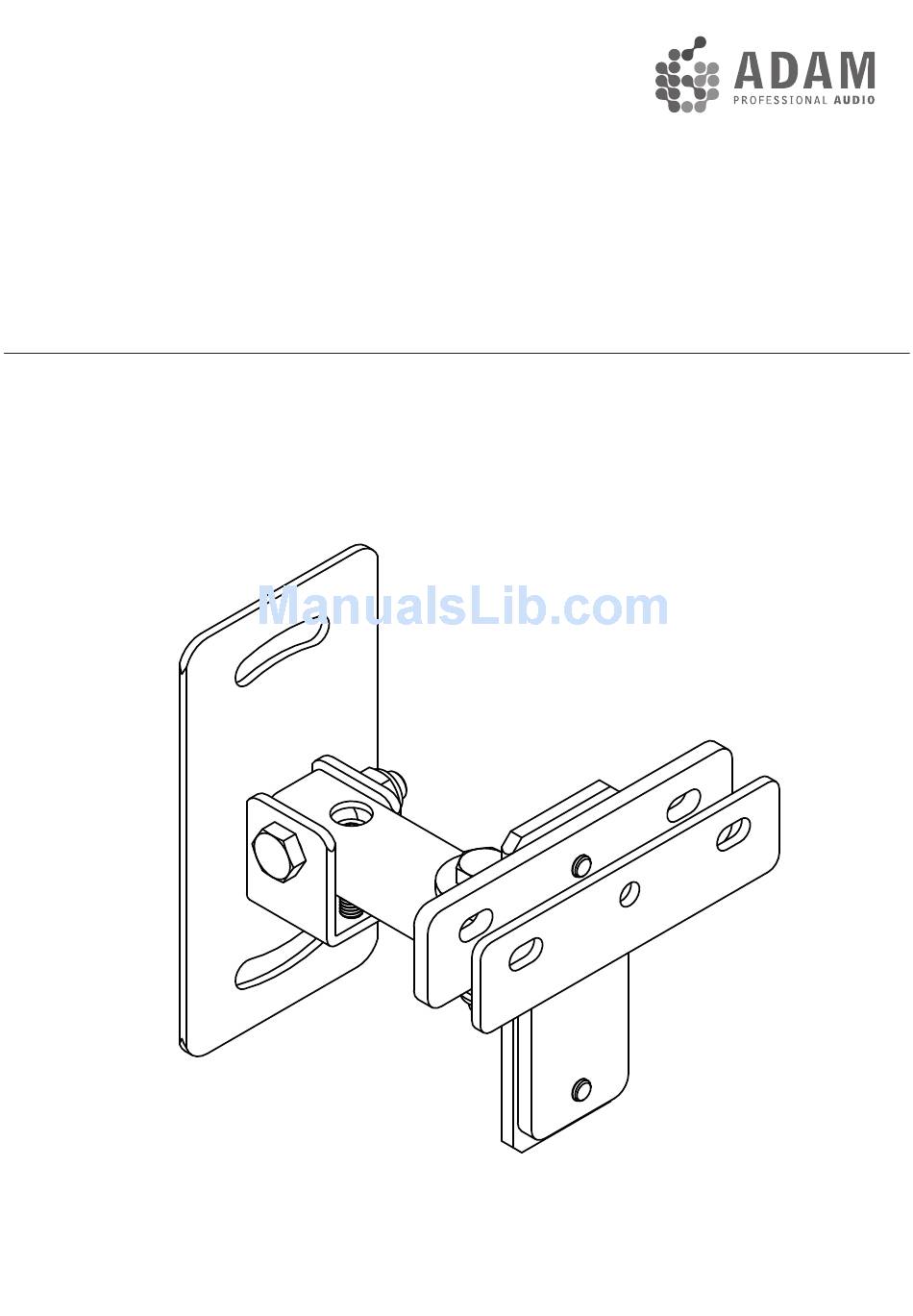

- Page 1 Wall Mount Bracket for speaker models A3X, A5, A5X, ARTist 3 Operation Manual / Bedienungsanleitung English / deutsch...
-
Page 2: Safety Instructions
This product is meant for use with ADAM monitors A3X, A5, A5X, ARTist 3 only. Do not install the wall mount bracket outdoors. It has not been made to stand weather conditions or rooms with high humidity levels (bathrooms, sauna etc.). -
Page 3: Table Of Contents
Table of contents Safety Instructions ..........2 Introduction ............4 Overview of parts ..........5 Installation ............6-7 Assembling the speaker bracket ......6 Attaching the speaker bracket to the wall ..6 Attaching the loudspeaker to the wall mount..7 Maintenance ............7 Wall Mount Bracket Manual / english... -
Page 4: Introduction
You are invited to share your experience with our products by joining us on Facebook and also, if you don’t want to miss out on the latest info on ADAM Professional Audio, come and follow us on Twitter! We hope very much that you enjoy your new listening experience with your wall- mounted ADAM loudspeakers and wish you many delightful hours with them. -
Page 5: Overview Of Parts
2 socket screws M6 + washers • 1x Allen wrench • 2x screw wrenches content in extra pouch: • 2 longer socket screws (those will be needed to screw the monitor onto the wall mount) ❍ Wall Mount Bracket Manual / english... -
Page 6: Installation
3. Installation Assembling the speaker bracket Turn the preassembled wall mount in your hands so that you can see the screw heads of the side arm facing up. Attach the T-shaped plate (with the ‘T’ facing up) onto the smaller plate of the wall mount by using the two shorter socket screws and washers. -
Page 7: Attaching The Loudspeaker To The Wall Mount
Please be careful during maintenance work and watch out for possible injuries. Inspect bolted assemblies regularly to ensure they remain tight. Use a damp cloth on a mild, nonabrasive detergent to clean the wall mount bracket. Wall Mount Bracket Manual... - Page 8 Notes/Notizen ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 9 Wandhalterung für die Monitore A3X, A5, A5X, ARTist 3 Bedienungsanleitung deutsch...
-
Page 10: Sicherheitshinweise
Wandhalterung montieren. Bitte heben Sie diese Anleitung auf. Bitte beachten Sie die Warnungen und folgen Sie allen Anweisungen. Bitte verwenden Sie den Wandhalter nur für die angegebenen ADAM- Lautsprechermodelle A3X, A5, A5X und ARTist 3. Verwenden Sie den Wandhalter ausschließlich für die Innenmontage in trockenen Räumen, er ist nicht für Außen- bzw. - Page 11 Inhalt Sicherheitshinweise .......10 Einleitung ..........12 Übersicht der Bauteile ......13 Montage ..........14-15 3.1 Zusammenbau der Wandhalterung ..14 3.2 Wandmontage ........14 3.3 Anbringen des Lautsprechers ....15 Wartung und Pflege ........15 Wandhalterung Bedienungsanleitung / deutsch...
-
Page 12: Einleitung
1. Einleitung Sehr verehrte Kundin, sehr verehrter Kunde, vielen Dank, dass Sie sich für eine Wandhalterung von ADAM Professional Audio entschieden haben. Die von Ihnen erworbene Wandhalterung ist für die ADAM-Lautsprechermodelle A3X, A5, A5X und den Multimedia Monitor ARTist 3 geeignet. -
Page 13: Übersicht Der Bauteile
2. Übersicht der Bauteile Bitte überprüfen Sie den Inhalt der Verpackung, ob die mitgelieferten Teile vollständig und in Ordnung sind. • • 1x Wandhalter mit Ausleger (vormontiert) • • 1x T-Stück • • 1x Zwischenstück • 2 Innensechskantschrauben M6 + Unterlegscheiben •... -
Page 14: Montage
3. Montage Zusammenbau der Wandhalterung Drehen Sie die vormontierte Wandhalterung so, dass die Schraubenköpfe des Auslegers von oben zu sehen sind. Nehmen Sie nun das T-Stück und befestigen Sie dieses nach oben zeigend mit Hilfe der zwei kürzeren Innensechskantschrauben, denen Sie vorher die dazugehörigen Unterlegscheiben aufschieben. -
Page 15: Anbringen Des Lautsprechers
3. Montage Anbringen des Lautsprechers Holen Sie sich zur Montage unbedingt eine zweite Person zu Hilfe, um das Abrutschen des zu montierenden Lautsprechers sowie Unfälle zu vermeiden. Bringen Sie zur Montage des Lautsprechers den Auslegerarm des Wandhalters in eine waagerech- te Position, in dem Sie die oben auf dem Arm befindliche Innensechskantschraube mit Hilfe des mitgelieferten Schlüssels nach innen drehen. - Page 16 +49 30-863 00 97-0 ADAM Audio China Follow us on Twitter fax: +49 30-863 00 97-7 email: info@adam-audio.com email: asia-info@adam-audio.com Wall Mount Bracket Manual/Bedienungsanleitung. Version 04.2012 English/deutsch. All data subject to change without prior notice. Änderung der technischen Daten ohne Vorankündigung vorbehalten.
