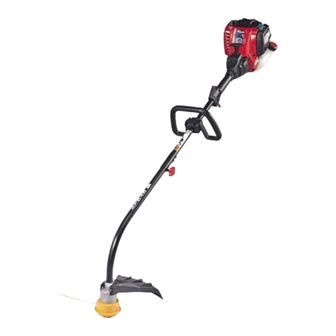

Troy-Bilt TB525CS Operator's Manual

4-cycle gas trimmer
Hide thumbs

Advertisement

4-Cycle Gas Trimmer
TB525CS
TABLE OF CONTENTS
Service Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Rules for Safe Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Assembly Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Oil and Fuel Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Starting/Stopping Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Maintenance & Repair Instructions . . . . . . . . . . . . . . . . . . . . . . . . .5
Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Troubleshooting Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Warranty Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E12
In an effort to reduce the impact on the forests,
and reduce carbon and greenhouse gas
emissions, MTD is using less paper by reducing
the text size of this manual.
PART NO. 769-04579 P01
Operator's Manual
DO NOT RETURN
THIS PRODUCT
For Assistance please call 1-800-828-5500 (U.S.) or
1-800-668-1238 (Canada)
or visit www.troybilt.com

SAVE THESE INSTRUCTIONS

For service call 1-800-828-5500, or 1-800-668-1238 in Canada to
obtain a list of authorized service dealers near you. For more details
about your unit, visit our website at www.troybilt.com.
If you have difficulty assembling this product or have any questions
regarding the controls, operation or maintenance of this unit, please
call the Customer Support Department.
DO NOT RETURN THE UNIT TO THE RETAILER. PROOF OF
PURCHASE WILL BE REQUIRED FOR WARRANTY SERVICE.
THIS PRODUCT IS COVERED BY ONE OR MORE U.S. PATENTS.
OTHER PATENTS PENDING.
Service on this unit both within and after the warranty period should
be performed only by an authorized and approved service dealer.
Before beginning, locate the unit's model plate. It lists the model and
serial numbers of your unit. Refer to the sample plate below and copy
the information for future reference.
Copy the model and parent part number here:
Copy the serial number here:
All information, illustrations, and specifications in this manual are based
on the latest product information available at the time of printing. We
reserve the right to make changes at any time without notice.
Copyright© 2009 MTD SOUTHWEST INC, All Rights Reserved.
(2/09)
