SOMMAIRE
Caractéristiques
Nomenclature
Sécurité
Symboles
Fonctions
Opération
Réparation
Garantie
Bureaux de Triton
CARACTÉRISTIQUES
Modèle :
TC12DBSMS
Voltage : 120 V ~ 60 Hz
Puissance d'entrée : 15 A
Vitesse à vide : 5 000 tr/min
Lame : 12" (305 mm)
Trou : 1" (25,4 mm)
Nombre de dents :
60
Angles de table à onglets : 0° à 52° gauche et droite
Coupe en biseau : 0° to 45° gauche et droite
Poids net : 47,3 lbs (21,5 kg)
Capacités de Coupe
Coupe Droite :
0° x 0° : 12 x 3 3/4 po (305 x 95 mm)
Coupe D'onglets :
45° (D) x 0° : 8 1/2 x 3 3/4 po (215 x 95 mm)
52° (D) x 0° : 7 5/16 x 3 3/4 po (186 x 95 mm)
45° (G) x 0° : 8 1/2 x 3 3/4 po (215 x 95 mm)
52° (G) x 0° : 7 5/16 x 3 3/4 po (186 x 95 mm)
Coupe en Biseau :
0° x 45° (D) : 12 x 1 5/8 po (305 x 42 mm)
0° x 45° (G) : 12 x 2 1/16 po (305 x 52 mm)
Coupe D'onglets Composés :
45° (D) x 45° (D) : 8 1/2 x 1 5/8 po (215 x 42 mm)
52° (D) x 45° (D) : 7 5/16 x 1 5/8 po (186 x 42 mm)
45° (G) x 45° (G) : 8 1/2 x 2 1/16 po (215 x 52 mm)
52° (G) x 45° (G) : 7 5/16 x 2 1/16 po (186 x 52 mm)
F
V :Volts A : Ampères
Hz : Hertz ~ : Courant alternatif
20 Sommaire/Caractéristiques

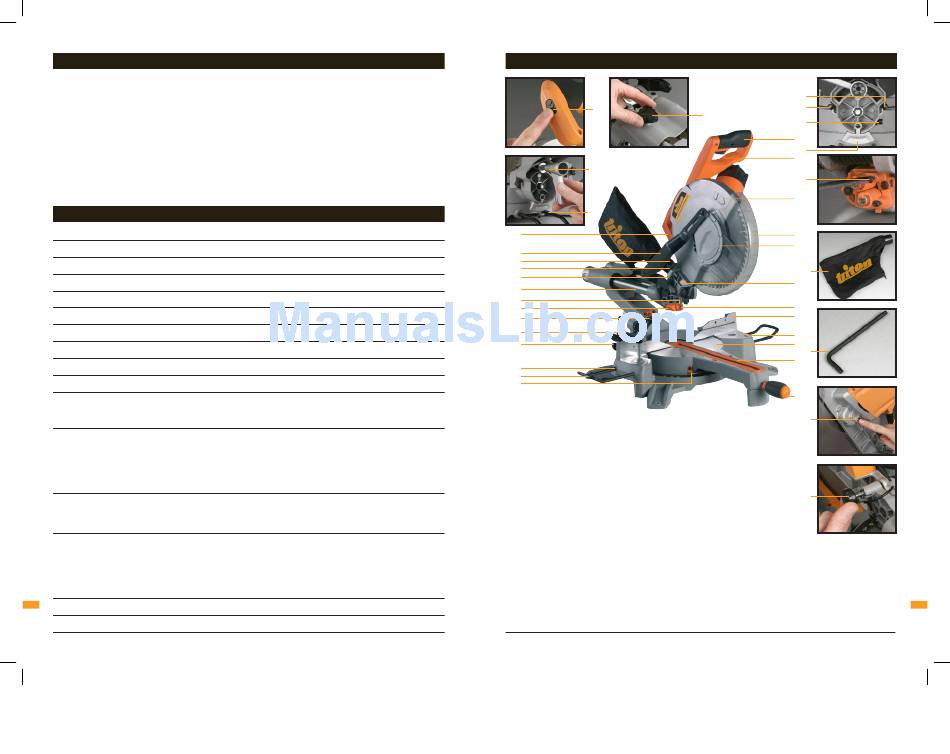

NOMENCLATURE
20
21
22
26
26
33
36
37
37
8
13
27
30
32
28
31
3
17
10
11
37
36
22
1. Assemblage du faisceau laser
2. Interrupteur du faisceau laser
3. Couvre-laser
4. Contrôle d'inclinaison du laser
5. Bras de la scie
6. Poignée de relâchement
7. Poignée d'opération
8. Poignée de transport
9. Protège-lame supérieur fixe
10. Assemblage des brides de fixation
11. Serrures des brides de fixation (x2)
12. Protège-lame rotatif
13. Bras rétractable
14. Couvre-boulon de la lame
15. Sac à poussière
16. Verrouillage de biseau
17. Échelle de biseau
18. Réglage du biseau à 0°
19. Guide
20. Clé hexagonale 1⁄4 po (6 mm)
2
29
16
39
21. Table à onglets
22. Échelle à onglets
23. Insertion de table (trait)
24. Interrupteur
25. Verrouillage des onglets
26. Verrouillage de l'arbre
27. Port d'extraction de poussière
28. Barres coulissantes
29. Verrou de coulissement
30. Vis de réglage de la profondeur
des rainures
31. Arrêt des rainures
32. Boulon de la profondeur des rainures
33. Vis de réglage du biseau à 45° (gauche)
34. Vis de réglage du biseau à 45° (droite)
35. Vis de réglage du biseau à 0°
36. Barres latérales de support (x2)
37. Trous pour barres latérales de support
(ens. de 2)
38. Vis pour barres latérales de support
39. Barre stabilisatrice
33
34
35
7
18
24
4
9
12
14
15
5
1
19
38
21
20
23
25
26
6
F
Nomenclature
