Triton TTS 1400 Operating/Safety Instructions Manual
  1. Manuals
  2. Brands
  3. Triton Manuals
  4. Saw
  5. TTS 1400
  6. Operating/safety instructions manual

Triton TTS 1400 Operating/Safety Instructions Manual

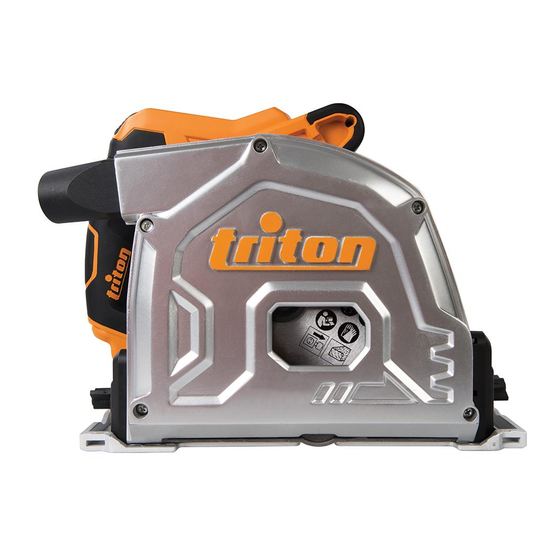

Plunge track saw
Hide thumbs Also See for TTS 1400:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Operating & Safety Instructions
Bedienings- en
veiligheidsvoorschriften
Instructions d'utilisation
et consignes de sécurité
Gebrauchs- und
Sicherheitsanweisung
Istruzioni per l'uso
e la sicurezza
Instrucciones de
uso y de seguridad
Version date: 12.12.16
tritontools.com
Plunge Track Saw
TTS
1400
165mm

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TTS 1400 and is the answer not in the manual?

Questions and answers

Related Manuals for Triton TTS 1400

Summary of Contents for Triton TTS 1400

  • Page 1 Plunge Track Saw 1400 165mm Operating & Safety Instructions Bedienings- en veiligheidsvoorschriften Instructions d’utilisation et consignes de sécurité Gebrauchs- und Sicherheitsanweisung Istruzioni per l’uso e la sicurezza Instrucciones de uso y de seguridad Version date: 12.12.16 tritontools.com...
  • Page 3 TTSWC TTSTS TTSAG TTSPG TTSDES...

  • Page 4: Description Of Symbols

    Original Instructions Introduction Technical Abbreviations Key Thank you for purchasing this Triton tool. This manual contains information necessary Volts Hertz for safe and effective operation of this product. This product has unique features and, ~, AC Alternating current W, kW...

  • Page 5: General Safety

    General Safety 5) Service a) Have your power tool serviced by a qualified repair person using only identical WARNING Read all safety warnings and all instructions. Failure to follow the replacement parts. This will ensure that the safety of the power tool is maintained. warnings and instructions may result in electric shock, fire and/or serious injury.

  • Page 6: Product Familiarisation

    Investigate and take corrective action to eliminate the cause of blade binding. Triton Dust Extraction System (TTSDES) or for connection to a vacuum system c. When restarting a saw within an incomplete cut, centre the saw blade in the kerf •...

  • Page 7: Using The Optional Accessories

    The Track Pack includes: • The chart below provides a guide to choice of speed for different materials: • 2 x 700mm / 27-9/16” lengths of track for optimum performance of the Triton Plunge Saw Type of material Speed setting •...

  • Page 8: Maintenance

    3. Replace/refit the brushes, refit the Brush Access Caps and tighten firmly in place workpiece without use of the track Note: Triton Precision Power Tools will not be responsible for any damage or injury caused by • The parallel guide can be used on the left or the right of the blade mishandling or unauthorised repair of this tool.

  • Page 9: Purchase Record

    Guarantee Triton Precision Power Tools guarantees to the purchaser of this product that if any part proves to be defective due to faulty materials or workmanship within 3 YEARS from the To register your guarantee visit our web site at date of original purchase, www.tritontools.com* and enter your details.

  • Page 10: Vertaling Van De Originele Instructies

    Vertaling van de originele instructies Introductie Technische afkortingen en symbolen Hartelijk dank voor de aanschaf van dit Triton- gereedschap. Deze instructies bevatten Volt Hertz informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige...

  • Page 11: Algemene Veiligheid Voor Elektrisch Gereedschap

    Algemene veiligheid voor verminderen het risico op het per ongeluk starten van het elektrische gereedschap. d) Berg elektrisch gereedschap dat niet in gebruik is op buiten bereik van elektrisch gereedschap kinderen en laat mensen die niet bekend zijn met het elektrische gereedschap of met deze instructies het elektrische gereedschap niet bedienen.
  • Page 12 • De zaag is voorzien van een 35 mm diameter stofpoort (3), te gebruiken in b. Wanneer het blad stroef in het materiaal draait of wanneer u tijdens het zagen combinatie met het Triton stof-ontginningssysteem of een stofzuiger onderbroken wordt laat u de trekker schakelaar los en houd u de zaag stil in het •...
  • Page 13 Het verstellen van de rotatiesnelheid 3. Laat het zaagblad op volle snelheid komen, druk de inval vergrendelknop (2) in en laat het blad tot de gestelde diepte in het werkstuk zagen Zie afbeelding D 4. Gebruik de zaaglengte indicatoren (23) om de zaag op de •...
  • Page 14 3. Plaats de nieuwe borstels in de machine en schroef de toegangsdoppen terug in plaats • Het niet-geweven materiaal heeft een uitstekende filter capaciteit en door het paneel is te LET OP: Triton kan niet verantwoordelijk gesteld worden voor schade veroorzaakt door zien wanneer de zak geleegd moet worden misbruik en onjuiste reparaties aan het gereedschap •...

  • Page 15: Garantie

    Garantie Triton Precision Power Tools garandeert de koper van dit product dat indien een onderdeel defect is vanwege fouten in materiaal of uitvoering binnen 3 jaar na de datum Om uw garantie te registreren, gaat u naar onze website op www.tritontools.com* en van de oorspronkelijke aankoop, voert u uw gegevens in.

  • Page 16: Description Des Symboles

    Traduction des instructions originales Introduction Abréviations pour les termes techniques Nous vous remercions d’avoir choisi cet équipement Triton. Ces instructions contiennent Volts Hertz les informations nécessaires pour vous en garantir un fonctionnement efficace et en toute sécurité. Veuillez lire attentivement ce manuel pour vous assurer de tirer pleinement avantage...

  • Page 17: Consignes Générales De Sécurité Relatives Aux Appareils Électriques

    Consignes générales de sécurité d. Ranger les outils électriques inutilisés hors de portée des enfants et ne pas permettre l’utilisation de ces outils aux personnes novices ou relatives aux appareils électriques n’ayant pas connaissance de ces instructions. Les outils électriques sont dangereux dans les mains d’utilisateurs inexpérimentés.

  • Page 18: Se Familiariser Avec Le Produit

    être cause de grippage et de rebond. • Voir page 20 pour plus d’informations sur le système d’extraction de poussières Triton. g. Procéder avec une prudence particulière lors de la réalisation de « coupes Remarque : Le modèle spécifique pour les États-Unis de 120...

  • Page 19: Instructions D'utilisation

    ” de longueur pour une performance • Pour les informations concernant l’assemblage et l’installation du rail et des autres optimum de la scie circulaire plongeante Triton. accessoires, merci de consulter le paragraphe ‘Accessoires’ de ce manuel. • 2 embouts d’assemblage de rails TTSTC.

  • Page 20: Entretien

    Il s’adapte parfaitement à la scie circulaire plongeante Triton. • Ne laissez pas la poussière, les copeaux ou autre détritus s’accumuler sur le rail •...

  • Page 21: Traitement Des Déchets

    Si toute pièce de ce produit s’avérait défectueuse du fait d’un vice de fabrication ou de matériau dans les 12 MOIS suivant la date d’achat, Triton Precision Power Tools s’engage auprès de l’acheteur de ce produit à réparer ou, à sa discrétion, à remplacer Pour valider votre garantie, rendez-vous sur notre site internet www.tritontools.com* et...

  • Page 22: Technische Daten

    Verzeichnis der technischen Symbole und Abkürzungen Vielen Dank, dass Sie sich für dieses Triton-Werkzeug entschieden haben. Diese Anleitung enthält wichtige Informationen für das sichere und effektive Arbeiten mit diesem Produkt. Bitte lesen Sie diese Anleitung sorgfältig durch, um den größtmöglichen Nutzen aus dem...

  • Page 23: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

  • Page 24: Vermeidung Von Rückschlag: Benutzersicherheit

    • Die Säge verfügt über einen Absaugstutzen (3) mit 35 mm Durchmesser, passend für d. Platzieren Sie beim Bearbeiten großer Platten Stützen an den Endkanten nahe der den Triton-Staubfangbeutel (TTSDES) oder zum Anschluss an eine Staubabsauganlage. Schnittlinie, um ein Hinunterbiegen der Platte unter ihrem Eigengewicht zu verhindern.

  • Page 25: Bedienung

    Feineinsteller verwenden Der Führungsschienensatz umfasst: • 2 Führungsschienen von 700 mm Länge für die optimale Nutzung der Triton-Tauchsäge • Mithilfe der Feineinsteller (9 und 15) lässt sich übermäßiges Spiel zwischen der Führungsschiene und der Säge beseitigen, damit beim Führen der Säge entlang •...

  • Page 26: Wartung

    • Überprüfen Sie in regelmäßigen Abständen, dass sich am Sägeblatt keine Harzrückstände oder Sägemehl angesammelt haben. Reinigen Sie es bei Bedarf Die Triton-Werkstückzwingen sind ideal, um das Werkstück schnell und fest an der mit einem lösungsmittelhaltigen Wartungsspray oder Lösungsbenzol. Führungsschiene einzuspannen und so schnelle, genaue Schnitte zu ermöglichen.

  • Page 27: Ce-Konformitätserklärung

    • Gerät an einem trockenen, sicheren Ort außerhalb der Reichweite von Kindern aufbewahren. Garantie Triton garantiert dem Käufer dieses Produkts, dass Triton, wenn sich Teile dieses Produkts innerhalb von 3 Jahren ab Originalkaufdatum infolge fehlerhafter Materialien oder Arbeitsausführung als defekt erweisen, das mangelhafte Teil nach Zur Anmeldung Ihrer Garantie besuchen Sie bitte unsere Website eigenem Ermessen entweder kostenlos reparieren oder ersetzen wird.

  • Page 28: Traduzione Delle Istruzioni Originali

    Traduzione delle istruzioni originali Introduzione Abbreviazioni tecniche Grazie per aver acquistato questo utensile Triton. Queste istruzioni contengono informazioni Volts Hertz utili per il funzionamento sicuro ed affidabile del prodotto. Per essere sicuri di utilizzare al meglio il potenziale dell’utensile si raccomanda pertanto di leggere a fondo questo manuale.

  • Page 29: Norme Generali Di Sicurezza

    Norme generali di sicurezza degli elettroutensili o che non abbiano letto questo manuale di istruzioni. Gli elettroutensili diventano estremamente pericolosi nelle mani di persone non addestrate. AVVERTENZA: Leggere ed assimilare tutte le istruzioni. La non osservanza delle e. Mantenere gli elettroutensili. Controllare per disallineamento o la legatura delle seguenti istruzioni può...

  • Page 30: Uso Previsto

    (TTSDES) o per la connessione ad un sistema di aspirazione una frizione eccessiva, un blocco della lama e un contraccolpo. • Vedere page 32 per i dettagli del sistema di estrazione della polvere Triton f. Le leve di blocco di inclinazione e profondità della lama devono essere Nota: Il modello 120V USA ha un presa di aspirazione di (1- ⁄...

  • Page 31: Funzionamento

    Legno lamellare, listellare, impiallacciato e cartone intonacato Pannello rigido Il pacco binari comprende: • 2 binari da 700mm / 27-9/16” per prestazioni ottimali della sega a immersione Triton Montaggio e fissaggio in pista • 2 x Connettori binario TTSTC • Per istruzioni sul montaggio e per fissare il binario oltre che l’uso di altri Nota: ogni connettore è...

  • Page 32: Manutenzione

    Sistema di aspirazione Triton (TTSDES) • Usando i connettori binario forniti nel pacco binario sarà possibile • Per un ambiente di lavoro più pulito e sicuro, il sistema di aspirazione Triton collegare binari di vari lunghezze per eseguire tagli lunghi è...

  • Page 33: Garanzia

    Triton - disponibili da Centri di Riparazione autorizzati Triton 3. Sostituire / rimontare le spazzole, rimontare i tappi d’accesso spazzole e serrare saldamente Nota: Triton Precision Power Tools non sarà responsabile di eventuali danni o lesioni causati da riparazioni o usi scorretti della macchina.

  • Page 34: Descripción De Los Símbolos

    Traducción del manual original Introducción Abreviaturas de términos técnicos Gracias por haber elegido esta herramienta Triton. Estas instrucciones contienen la información Voltio/s Hercio/s necesaria para utilizar este producto de forma segura y eficaz. Lea atentamente este manual para obtener todas las ventajas y características únicas de su nueva herramienta. Conserve...

  • Page 35: Instrucciones De Seguridad Relativas A Las Herramientas Eléctricas

    Instrucciones de seguridad relativas estas instrucciones utilicen la herramienta. Las herramientas eléctricas son peligrosas en manos de personas que no estén capacitadas para su uso. a las herramientas eléctricas e) Revise regularmente sus herramientas eléctricas. Compruebe que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otro problema que pueda afectar el funcionamiento de la herramienta eléctrica.

  • Page 36: Características Del Producto

    Coloque soportes bajo grandes paneles en ambos lados, cerca de la línea del corte, y cerca • Vea la página 00 para saber más detalles sobre el sistema de extracción de polvo Triton. del borde del panel para evitar la deformación. Esto minimizará el riesgo de contragolpe y Nota: El modelo para EUA de 120 V dispone de una salida de extracción de polvo de 32 mm...
  • Page 37 • 2 carriles de 700 mm (27- ⁄ ”) para optimizar el rendimiento de la sierra de incisión Triton. • Para más información sobre como montar el carril u otro accesorio, vea la sección • 2 conectores de carriles TTSTC .

  • Page 38: Mantenimiento

    • El material con tejido especial le proporcionará gran capacidad para filtrar, el Nota: Triton no se responsabiliza de ningún daño o lesión causados por reparaciones diseño del panel le ayudará a determinar cuándo necesitará vaciar la bolsa.

  • Page 39: Declaración De Conformidad Ce

    Garantía Las herramientas Triton disponen de un período de garantía de 3 años. Para obtener esta garantía, deberá registrar el producto online en un plazo de 30 días contados a partir de la fecha de compra. Si durante ese período apareciera algún defecto en el Para registrar su garantía, visite nuestra página Web en...

Table of Contents
