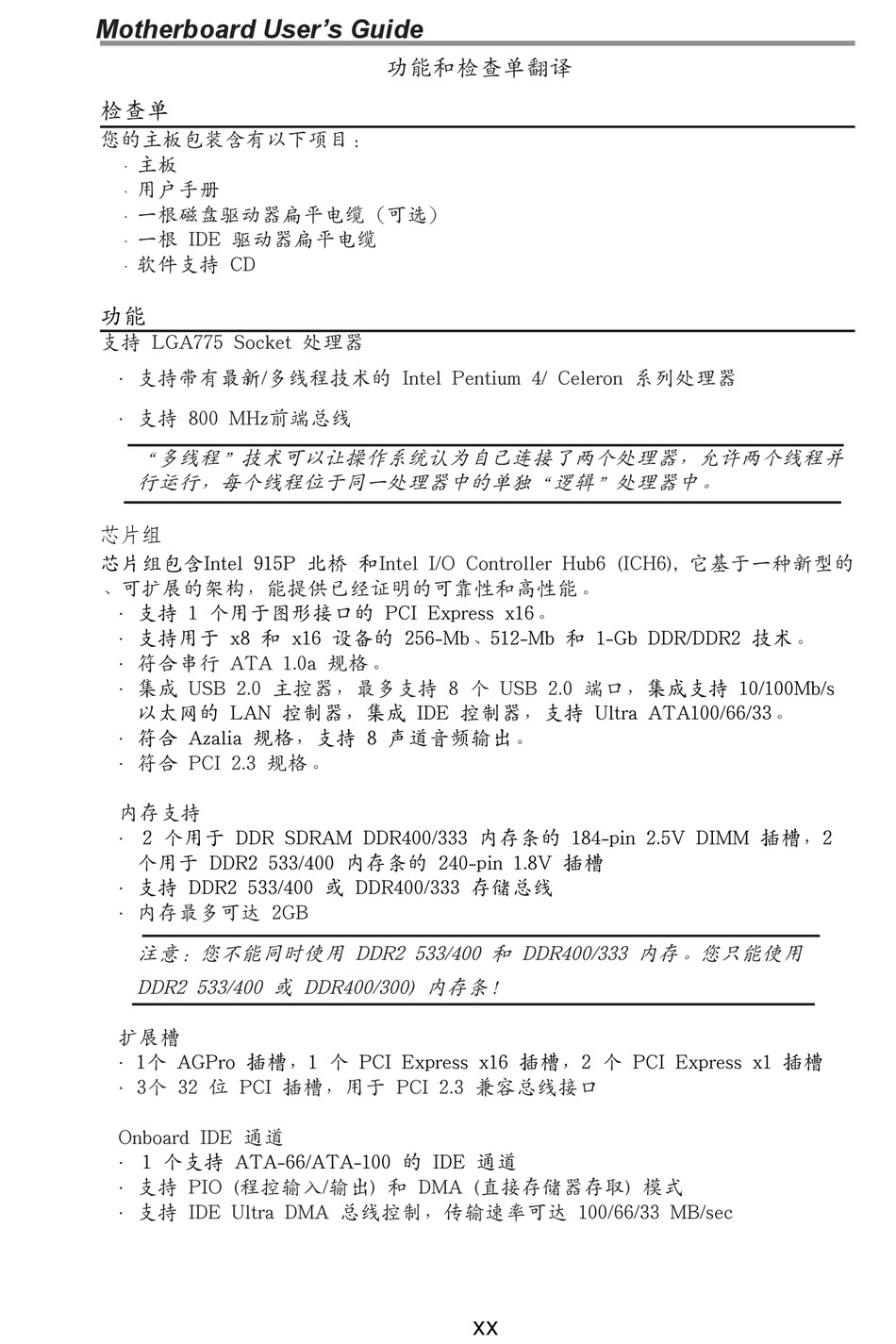

Motherboard User's Guide
检查单
您的主板包装含有以下项目:
主板
·
用户手册
·
一根磁盘驱动器扁平电缆(可选)
·
一根 IDE 驱动器扁平电缆
·
软件支持 CD
·
功能
支持 LGA775 Socket 处理器
· 支持带有最新/多线程技术的 Intel Pentium 4/ Celeron 系列处理器
· 支持 800 MHz前端总线
"多线程"技术可以让操作系统认为自己连接了两个处理器,允许两个线程并
行运行,每个线程位于同一处理器中的单独"逻辑"处理器中。
芯片组
芯片组包含Intel 915P 北桥
、可扩展的架构,能提供已经证明的可靠性和高性能。
·
支持 1 个用于图形接口的 PCI Express
·
支持用于 x8 和 x16 设备的 256-Mb、512-Mb 和 1-Gb DDR/DDR2
· 符合串行 ATA 1.0a 规格。
· 集成 USB 2.0 主控器,最多支持 8 个 USB 2.0
以太网的 LAN 控制器,集成 IDE 控制器,支持 Ultra
·
符合 Azalia 规格,支持 8
· 符合 PCI 2.3 规格。
内存支持
·
2 个用于 DDR SDRAM DDR400/333 内存条的 184-pin 2.5V DIMM 插槽,2
个用于 DDR2 533/400 内存条的 240-pin 1.8V 插槽
·
支持 DDR2 533/400 或 DDR400/333 存储总线
· 内存最多可达 2GB
注意:您不能同时使用 DDR2 533/400 和 DDR400/333 内存。您只能使用
DDR2 533/400 或 DDR400/300) 内存条!
扩展槽
·
1个 AGPro 插槽,1 个 PCI Express x16 插槽,2 个 PCI Express x1 插槽
· 3个 32 位 PCI 插槽,用于 PCI 2.3 兼容总线接口
Onboard IDE 通道
·
1 个支持 ATA-66/ATA-100 的 IDE 通道
· 支持 PIO (程控输入/输出) 和 DMA (直接存储器存取) 模式
· 支持 IDE Ultra DMA 总线控制,传输速率可达 100/66/33 MB/sec
功能和检查单翻译
和Intel I/O Controller Hub6 (ICH6), 它基于一种新型的
x16。
声道音频输出。
xx
技术。
端口,集成支持 10/100Mb/s
ATA100/66/33。
