Instalación del termostato
Cableado (sistema convencional)
6A Coloque el cableado del termostato con
conexión WiFi en su sistema convencional.
a Comience por el cable C; una la etiqueta
adhesiva del cable con las etiquetas de
los terminales.
Debe tener un cable C.
Consulte la página 11.
b Enderece el cable e introdúzcalo con |
cuidado en el agujero del terminal hasta
escuchar un clic. (Si desea retirar un cable,
utilice la punta de un bolígrafo para
presionar la liberación del terminal y, luego,
retire el cable).
Nota:
Consulte la foto del cableado que tomó
en el paso 2.
Consejo:
Para colocar el cable de manera
más sencilla, use la punta de un bolígrafo
para mantener presionada la liberación del
terminal.
Nota: Es posible que el cableado
de su aplicación sea diferente
del cableado que se muestra a
continuación.
Liberación del terminal
Extraiga el lazo del puente SOLO
si tiene los cables R y Rc.
¿Las etiquetas no coinciden?
Consulte las claves para la
instalación de cableado alternativo
en las páginas 16 y 17.
12

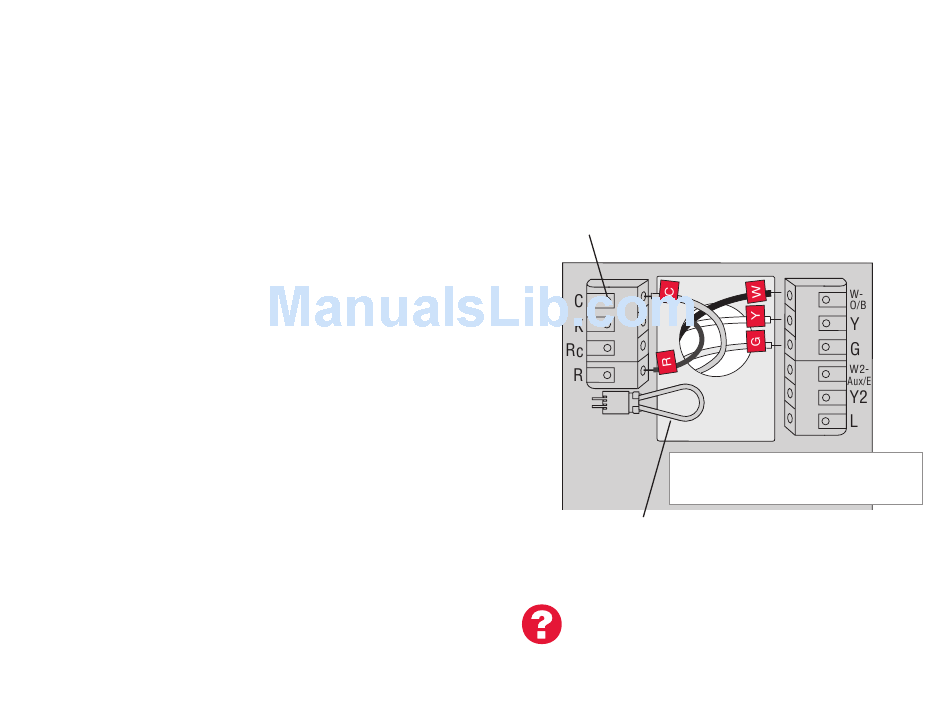

EJEMPLO DE CABLEADO
El suyo puede ser diferente
