Milwaukee 0522-20 Operator's Manual

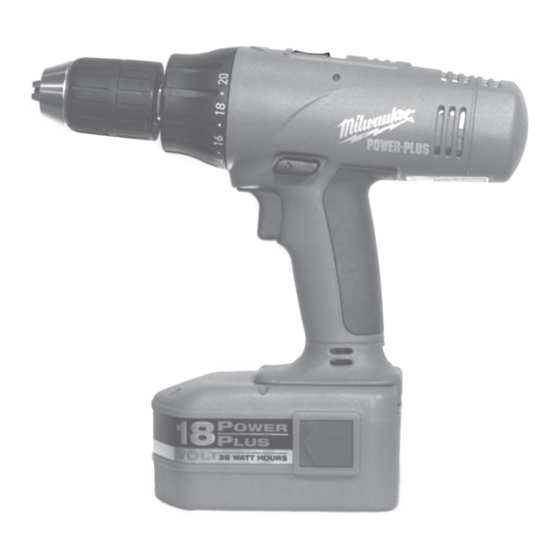

18 v 1/2" hi-torque hammer-drill
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

18 V 1/2" HI-TORQUE HAMMER-DRILL
PERCEUSE-TOURNEVIS 18V 13 mm (1/2") SANS CORDON À COUPLE ÉLEVÉ
TALADRO/ATORNILLADOR DE 18V DE 13 mm (1/2"), A BATERIAS, DE
ALTO TORQUE
TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN COMPRENDRE LE
MANUEL DE L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL MANUAL DEL
OPERADOR.
OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
SPECIAL NOTE: New battery packs are not fully charged. Charge
your battery pack before using it for the first time and follow the
charging instructions in your charger manual.
NOTE SPÉCIALE : Les batteries neuves ne sont pas entièrement
chargées. Chargez la batterie avant de vous en servir la première fois
en suivant les instructions de recharge dans le manuel qui
accompagne cet outil.
NOTA ESPECIAL: Las baterías, cuando son nuevas, no están
totalmente cargadas. Cargue su batería antes de usarla por
primera vez y siga las instrucciones de carga que vienen en el
manual de la herramienta.
Catalog No.
No de Cat.
Catálogo No.
0521-20
0522-20

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 0522-20 and is the answer not in the manual?

Questions and answers

Related Manuals for Milwaukee 0522-20

Summary of Contents for Milwaukee 0522-20

  • Page 1 Catalog No. No de Cat. Catálogo No. 0521-20 0522-20 SPECIAL NOTE: New battery packs are not fully charged. Charge your battery pack before using it for the first time and follow the charging instructions in your charger manual. NOTE SPÉCIALE : Les batteries neuves ne sont pas entièrement chargées.
  • Page 2 GENERAL SAFETY RULES — FOR ALL BATTERY OPERATED TOOLS WARNING! READ AND UNDERSTAND ALL INSTRUCTIONS. Failure to follow all instructions listed below, may result in electric shock, fire and/or serious personal injury. SAVE THESE INSTRUCTIONS TOOL USE AND CARE WORK AREA Keep your work area clean and well lit.

  • Page 3: Specific Safety Rules

    SPECIFIC SAFETY RULES Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a MILWAUKEE service facility for a free replacement. WARNING! Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm.
  • Page 4 CHARGING AND USING BATTERY PACK WARNING! Fig. 1 Charge only MILWAUKEE 12, 14.4 and 18 Volt Power Plus battery packs in Power Plus chargers. Other types of batteries may explode causing personal injury and damage. Charge your battery pack before using your tool for the first time and when your tool no longer performs with the power and torque needed for the job.

  • Page 5: Operation

    20 - 41 in. lbs. Positions 6 - 10 Trigger 46 - 60 in. lbs. Positions 11 - 15 Cat. No. 0522-20 65 - 85 in. lbs. Positions 16 - 20 Reverse Drill Forward (clockwise) rotation, push the control switch to the left position.
  • Page 6 Using Keyless Chucks (Fig. 6) APPLICATIONS Always remove the battery pack or lock the trigger before inserting or removing bits. WARNING! Fig. 6 Collar Sleeve To reduce the risk of electric shock, check work area for hidden pipes and wires before drilling or driving screws.

  • Page 7: Maintenance

    After six months to one year, depending est you. For more information, visit the RBRC web site at www.rbrc.org. on use, return the tool, battery pack and charger to a MILWAUKEE ser- vice facility for: Disposing of Nickel-Cadmium Battery Packs •...
  • Page 8 Others may be hazardous. For a complete listing of accessories refer to your MILWAUKEE Electric Tool catalog. To obtain a catalog, contact your local distributor or a service center listed on the back cover of this operator’s manual.
  • Page 9 RÈGLES DE SÉCURITÉ GÉNÉRALES POUR TOUS LES OUTILS À BATTERIE AVERTISSEMENT! VOUS DEVEZ LIRE ET COMPRENDRE TOUTES LES INSTRUCTIONS. Le non-respect, même partiel, des instructions ci-après entraîne un risque de choc électrique, d'incendie et/ou de blessures graves. CONSERVEZ CES INSTRUCTIONS 13.

  • Page 10: Spécifications

    Entretenez les étiquettes et marques du fabricant. Les indications qu'elles contiennent sont précieuses. Si elles deviennent illisibles ou se détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE accrédité. AVERTISSEMENT! La poussière dégagée par perçage, sciage et autres travaux de construction contient des substances chimiques reconnues comme pouvant causer le cancer, des malformations congénitales ou d’autres troubles de reproduction.
  • Page 11 RECHARGE ET USAGE DE LA BATTERIE AVERTISSEMENT! Fig. 1 Seules les batteries MILWAUKEE Power Plus de 12V, 14,4V et 18V doivent être rechargées avec le chargeur de batterie Power Plus. D’autres types de batteries pourraient exploser et causer des dommages et des blessures corporelles.
  • Page 12 0 - 1,6 N•m Dénte Positions 6 - 10 2,3 - 4,6 N•m Positions 11 - 15 5,2 - 6,8 N•m No de Cat. 0522-20 Positions 16 - 20 7,3 - 9,6 N•m Inverse Perçage Rotation avant (sens horaire), poussez la commande vers la gauche.
  • Page 13 Utilisation du mandrin à serrage sans clé (Fig. 6) APPLICATIONS Assurez-vous de toujours verrouiller la détente ou de retirer la batterie avant d’installer des pièces ou d’en enlever. AVERTISSEMENT! Fig. 6 Collet Douille Pour minimiser les risques de choc électrique, inspectez l’aire de travail pour en déceler les tuyaux et les câbles électriques avant perçage ou de commencer à...

  • Page 14: Garantie

    Sceaux de recyclage pour pile RBRC MILWAUKEE accrédité. Les sceaux de recyclage pour piles RBRC™ (voir la « Pictographie ») sur la pile de votre outil, indiquent que MILWAUKEE a pris des disposi- Entretien de l’outil tions avec Rechargeable Battery Recycling Corporation (RBRC) pour le Gardez l’outil, la batterie et le chargeur en bon état en adoptant un...
  • Page 15 Consultez la liste complète des accessoires dans le catalogue d’outils électriques MILWAUKEE . Pour vous procurer le catalogue MILWAUKEE , adressez-vous à votre distributeur local ou à un centre-service MILWAUKEE accrédité. Reportez-vous à la dernière page de ce manuel pour connaître l’adresse du centre-service le plus près.
  • Page 16 INSTRUCCIONES GENERALES DE SEGURIDAD - PARA LAS HERRAMIENTAS A BATERIAS ¡ADVERTENCIA! LEA Y ENTIENDA TODAS LAS INSTRUCCIONES. Se debe seguir todas las instrucciones a continuación para evitar una descarga eléctrica, incendio y/o lesiones graves. GUARDE ESTAS INSTRUCCIONES EL USO Y MANTENIMIENTO DE LA HERRAMIENTA AREA DE TRABAJO Mantenga el área de trabajo limpia e iluminada.

  • Page 17: Descripción Funcional

    Guarde las etiquetas y placas de especificaciones. Estas tienen información importante. Si son ilegibles o si no se pueden encontrar, póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis. ¡ADVERTENCIA! Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo.
  • Page 18 Fig. 1 Cargue solamente baterías MILWAUKEE de Power Plus de 12 V, 14,4 V y 18 V en cargadores de Power Plus. Otros tipos de baterías pueden explotar y causar lesiones personales y daños. Cargue su batería antes de usar su herramienta por primera vez o cuando la misma no opera ya con el poder y torque necesarios para la aplicación.
  • Page 19 Gatillo del embrague antes de colocar los tornillos en la pieza en que va a trabajar. Cat. No. 0522-20 Cómo seleccionar la velocidad (Fig. 4) Retroceso El selector de velocidad está en la parte superior de la carcasa del motor.
  • Page 20 Cómo utilizar el mandril sin llave (Fig. 6) APPLICACIONES Siempre saque la batería o asegure el gatillo antes de insertar o sacar las brocas. ¡ADVERTENCIA! Fig. 6 Collar Camisa Para reducir el riesgo de una descarga eléctrica, antes de empezar la operación, inspeccione el area de trabajo buscando tuberías o cables no visibles.

  • Page 21: Mantenimiento

    éstas a la Oficina Principal/Centro de Servicio de MILWAUKEE cargador al Centro de Servicio MILWAUKEE más cercano para que le hagan: o el distribuidor autorizado más cercano a usted. Si desea mayor •...
  • Page 22 Para una lista completa de accesorios, consulte el catálogo de Herramientas eléctricas MILWAUKEE (Milwaukee Electric Tool). A fin de obtener un catálogo, sírvase ponerse en contacto con su distribuidor o centro de servicio local. Para saber la dirección de la localidad más cercana, consulte el reverso de este manual del operario.
  • Page 23 NOTES NOTES NOTAS page 23...
  • Page 24 UNITED STATES CANADA MILWAUKEE Service Service MILWAUKEE To locate the factory S Milwaukee Electric Tool (Canada) Ltd ERVICE ENTER authorized service station nearest you, call 755 Progress Avenue Scarborough, Ontario M1H 2W7 1-800-414-6527 Tel. (416) 439-4181 Fax: (416) 439-6210 TOLL FREE • NATIONWIDE Monday-Friday •...
