Honeywell RTH6500WF Wi-Fi Series User Manual

Wi-fi programmable thermostat wi-fi series
Hide thumbs

Advertisement

Table of Contents

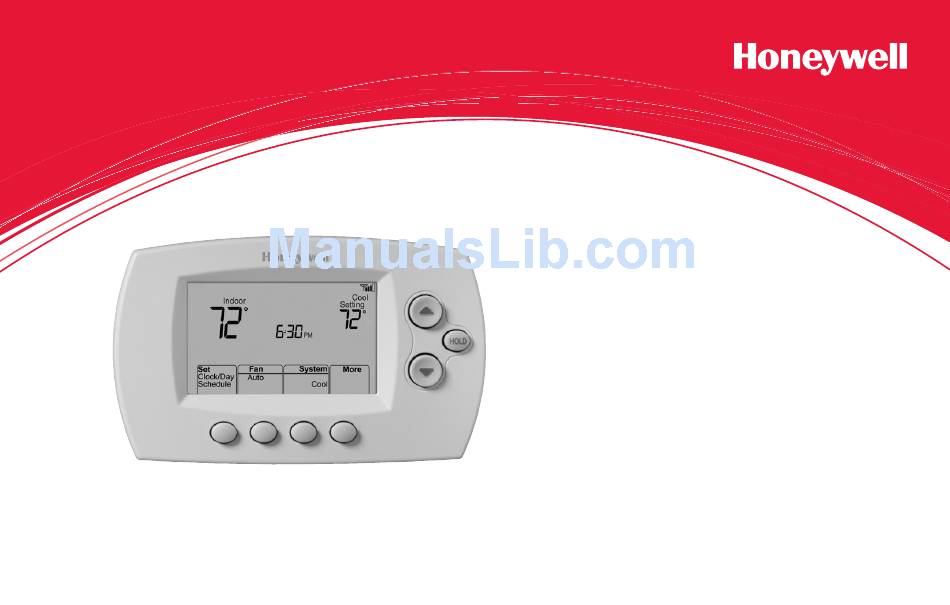

User Guide

Wi-Fi Programmable
Thermostat
RTH6500WF Wi-Fi Series

Advertisement

Table of Contents
loading

  Related Manuals for Honeywell RTH6500WF Wi-Fi Series

  Summary of Contents for Honeywell RTH6500WF Wi-Fi Series

  • Page 1: User Guide

    User Guide Wi-Fi Programmable Thermostat RTH6500WF Wi-Fi Series...
  • Page 2 In the box you will find • Thermostat • Wallplate (attached to thermostat) • Screws and anchors • Quick Start Guide • Thermostat ID Card • Wire labels • User Guide • Quick Reference Card 69-2718EF—03...
  • Page 3 Welcome Congratulations on your purchase of a Honeywell Wi-Fi programmable thermostat. When registered to Honeywell’s Total Connect Comfort Solutions, you can remotely monitor and control the heating and cooling system in your home or business—you can stay connected to your comfort system wherever you go.
  • Page 4 This thermostat works with common 24 volt systems such as forced air, hydronic, heat pump, oil, gas, and electric. It will not work with millivolt systems, such as a gas fireplace, or with 120/240 volt systems such as baseboard electric heat. MERCURY NOTICE: Do not place your old thermostat in the trash if it contains mercury in a sealed tube.
  • Page 5: Table Of Contents

    Table of contents About your new thermostat Unregistering thermostat......42 Disconnecting Wi-Fi ........43 Controls and Home screen Special features ........45 quick reference ..........5 Setting functions and options ....48 Preset energy-saving schedules ....6 Appendices Installation Frequently asked questions ...... 55 Installing your thermostat ......
  • Page 6 Features of your Wi-Fi thermostat With your new thermostat, you can: • Connect to the Internet to monitor and control your heating/cooling system • View and change your heating/cooling system settings • View and set temperature and schedules • Receive alerts via email and get automatic upgrades Your new thermostat provides: • Smart Response Technology • Compressor protection...
  • Page 7: Controls And Home Screen Quick Reference

    Controls and home screen quick reference Once your Wi-Fi thermostat is installed, it will display the home screen. Portions of this display will change depending on how you are viewing it. Set up messages Wi-Fi status describe steps in the Temperature adjustment Wi-Fi set up process HOLD...
  • Page 8: Preset Energy-Saving Schedules

    Preset energy-saving schedules This thermostat is pre-set with energy-saving program settings for four time periods. Using the default settings can reduce your heating/cooling expenses if used as directed. Savings may vary depending on geographic region and usage. To change the settings, see pages 39–41.
  • Page 9: Installation

    Setting up your thermostat Setting up your Wi-Fi programmable thermostat is easy. It is preprogrammed and ready to go as soon as it is installed and registered. Install your thermostat. Connect your home Wi-Fi network. Register online for remote access. Before you begin, you may want to watch a brief installation video.
  • Page 10: Installing Your Thermostat

    Installing your thermostat You might need the following tools to install this thermostat: • No. 2 Phillips screwdriver • Drill and bits (3/16” for drywall, 7/32” for plaster) (optional) • Small pocket screwdriver • Hammer (optional) • Pencil • Electrical tape (optional) • Level (optional) 1 Switch OFF power to your heating/cooling system.
  • Page 11 Installing your thermostat 2 Remove old thermostat faceplate If you have an older thermostat with a and leave wires connected. sealed mercury tube, turn to page 2 for proper disposal instructions. 2a Take a picture of the wire connections for later reference. 2b If no wire is connected to a terminal labeled C or no C terminal exists on the old thermostat, view the...
  • Page 12 Installing your thermostat 3 Label wires. Do not label by wire color.Use Sticky tags the supplied sticky tags to label each wire as you disconnect it. Label wires according to the old thermostat terminal designations, Blank sticky not by wire color. tags Note: If no tag matches a wire...
  • Page 13 Installing your thermostat 5 Separate Wi-Fi thermostat and its Finger holds wallplate. Thermostat On your new thermostat, grasp the finger holds on the top and bottom of the wallplate with one hand and the thermostat (front) with the other hand. PULL HERE TO REMOVE Pull pieces apart.
  • Page 14 Installing your thermostat 6 Mount wallplate for Wi-Fi thermostat. Mount your new wallplate using screws and anchors included with the thermostat. If necessary: Wallplate Drill 3/16-in holes for drywall. Drill 7/32-in holes for plaster. Note: You may be able to use your existing wall anchors.
  • Page 15 Installing your thermostat Important! The Wi-Fi thermostat requires a C wire to operate. The C, or common, wire brings 24 VAC power to the thermostat. Many older mechanical or battery operated thermostats do not require a C wire. If you don’t have a C wire, try: • Looking for an unused wire that is pushed into the wall.
  • Page 16 Installing your thermostat Wiring (conventional system) Remove metal jumper only if you have both 7A Wire the Wi-Fi thermostat to your conventional system. R and RC wires a Starting with the C Wire, match the sticky tag on the wire to the terminal labels. You must have a C wire.
  • Page 17 Installing your thermostat Wiring (heat pump system only) Labels don’t match? See alternate wiring key on pages 18–19. 7B Wire Wi-Fi thermostat to your heat pump. a Starting with the C Wire, match the sticky tag on the wire to the terminal labels. You must have a C wire.
  • Page 18 Installing your thermostat Alternate wiring (conventional system) Use this if your wire labels don’t match the terminal labels. Note: You must have a C wire or equivalent. See page 13. W2 G W R RC CONVENTIONAL MCR33885 See key to –...
  • Page 19 Installing your thermostat Alternate wiring key (conventional system) Do not use K terminal. For future use. If your old thermostat had both R and RH wires, remove metal jumper. Connect the R wire to the RC terminal, and the RH wire to the R terminal. Remove metal jumper connecting R and RC only if you must connect both R and RC.
  • Page 20 Installing your thermostat Alternate wiring (heat pump system only) Use this if your wire labels don’t match the terminal labels. Note: You must have E AUX a C wire or equivalent. See page 13. G O/B R RC AUX/E HEAT PUMP MCR33886 See key to –...
  • Page 21 Installing your thermostat Alternate wiring key (heat pump system only) Do not use K terminal. For future use. If old thermostat has separate wires on AUX and E, place both wires into the E/AUX terminal. If old thermostat has wire on AUX with a jumper to E, place wire on E/AUX terminal. No jumper is required.
  • Page 22 Installing your thermostat 8 Insert quick reference card. Quick Fold quick reference card reference along score lines, and slide card it into the slot on the back of the thermostat. MCR33916 Back of thermostat MCR33858 69-2718EF—03...
  • Page 23 Installing your thermostat 9 Attach thermostat to wallplate. Align the thermostat to the wallplate and then snap into place. HOLD M33860 69-2718EF—03...
  • Page 24 Installing your thermostat 10 Switch heating/cooling system ON. Important! 10a Verify that the C wire is connected at the thermostat and at the heating/cooling system. 10b Make sure the heating/ cooling system door is firmly secured. 10c Switch power back ON for your heating/cooling system Circuit breaker Heating/cooling...
  • Page 25 Installing your thermostat 11 Set clock to current day and time. 11a Press to set clock. HOLD Day. 11b Press 11c Press to select the day of week. Done MCR33908 11d Press to save. (Press and hold a button to quickly change a setting.) HOLD MCR33909...
  • Page 26 Installing your thermostat 12 Determine your heating/cooling system type. Important! Heating/cooling system type must be set so that your thermostat operates properly and does not damage your system. 12a If your system type is conventional single stage (natural gas-powered single stage with a/c), continue to “Connecting to your Wi-Fi network”...
  • Page 27 Installing your thermostat Congratulations! Your thermostat is operational. 13 Test your thermostat System 13a Press the button to change to heating or cooling and begin operation. 13b For remote access to your thermostat, continue to “Connecting to your Wi-Fi MCR33880 network”...
  • Page 28: Connecting To Your Wi-Fi Network

    Connecting to your Wi-Fi network To complete this process, you must have a wireless device connected to your home wireless network. Any of these device types will work: • Tablet (recommended) • Laptop (recommended) • Smartphone If you get stuck... at any point in this procedure, restart the thermostat by removing the thermostat from the wallplate, wait for 10 seconds, and snap it back onto the wallplate.
  • Page 29 Connecting to your Wi-Fi network 1 Connect to your thermostat. 1a Make sure the thermostat displays Wi-Fi Setup. 1b On the wireless device (laptop, tablet, smartphone), view the list of available Wi-Fi HOLD networks. 1c Connect to the network called NewThermostat_123456 (the number will vary).
  • Page 30 Connecting to your Wi-Fi network 2 Join your home network. 2a Open your web browser to access the Thermostat Wi-Fi Setup page. The browser should automatically direct you to the correct page; if it does not, go to http://192.168.1.1 2b Find the name of your home network on this page and select it.
  • Page 31 Connecting to your Wi-Fi network Note: If your Wi-Fi network does not appear in the list on the Thermostat Wi-Fi Setup page: • Try performing a network rescan by pressing the Rescan button. This is helpful in areas with a lot of networks. • If you are connecting to a hidden network, then enter the network SSID in the textbox, select the encryption type from the drop down menu, and click on the Add button.
  • Page 32 Connecting to your Wi-Fi network 3 Make sure your thermostat is connected. While the connection is in process, your thermostat will flash Wait for up to 3 minutes. When the connection is complete, the display will show Wi-Fi Setup Connection Success. The Wi-Fi signal strength will appear in the top-right corner.
  • Page 33: Registering Your Thermostat Online

    Registering your thermostat online To view and set your Wi-Fi thermostat remotely, you must have a Total Connect Comfort account. Use the following steps. 1 Open the Total Connect Comfort web site. Go to mytotalconnectcomfort.com View the Wi-Fi Thermostat Registration video at wifithermostat.com/videos 69-2718EF—03...
  • Page 34 Registering your thermostat online 2 Login or create an account. If you have an account, click Login – or – click Create An Account . 2a Follow the instructions on the screen. Check your email for an activation message from My Total Connect Comfort.
  • Page 35 Note: These IDs are listed on the ® U.S. Registered Trademark. Thermostat ID Card included in the © 2012 Honeywell International Inc. 69-2723EFS—01 M.S. 04-12 69-2723EFS-01 Printed in U.S.A. thermostat package. The IDs are not case sensitive.
  • Page 36 Registering your thermostat online 3b When the thermostat is successfully registered, the Total Connect Comfort registration screen will display a SUCCESS message. In the thermostat display, you will see Setup Complete for about 90 seconds. 69-2718EF—03...
  • Page 37 Registering your thermostat online 3c Also notice that your thermostat displays its signal strength. Congratulations! You’re done. You can now control your thermostat from anywhere through your tablet, laptop, or smartphone Total Connect Comfort free app is available for Apple iPhone , iPad ®...
  • Page 38: Setting The The Time And Day

    Setting the time and day Clock/Day/Schedule, then press 1 Press to set clock. Day, then press 2 Press to select HOLD the day of week. Done 3 Press to save. Note: If the Set Clock/Day/Schedule option is not displayed, press Done. If the display flashes Set Clock, the Note: thermostat will follow your settings for the...
  • Page 39: Setting The Fan

    Setting the fan to select On or Auto (toggle to Press re-select). Auto : Fan runs only when the heating or cooling system is on. Auto is the most commonly used setting. On: Fan is always on. MCR33895 Note: Options may vary depending on your heating/cooling equipment.
  • Page 40: Selecting System Mode

    Selecting system mode System Press to select: Heat: Controls only the heating system. Cool: Controls only the cooling system. Off: Heating/cooling systems are off. Auto: Selects heating or cooling depending on the indoor temperature. MCR33880 Em Heat (heat pumps with aux. heat): Note: Depending on how Controls auxiliary/emergency heat.
  • Page 41: Adjusting Program Schedules

    Adjusting program schedules Clock/Day/Schedule, then Schedule. 1 Press 2 Press to set your Monday (Mon) Wake time, then press Next. 3 Press to set the temperature for this period, then press Next. 4 Set time and temperature for the next time period (Leave).
  • Page 42: Overriding Schedules Temporarily

    Overriding schedules temporarily Press to immediately adjust the temperature. The new temperature will be maintained only HOLD until the next programmed time period begins. To cancel the temporary setting at any time, press Cancel. The program schedule will MCR33896 resume. 69-2718EF—03...
  • Page 43: Overriding Schedules Permanently

    Overriding schedules permanently HOLD 1 Press to permanently adjust the temperature. This will turn off the program schedule. HOLD 2 Press to adjust the temperature setting. The temperature you set will be maintained 24 hours a day until you Cancel MCR33897 manually change it or press resume the program schedule...
  • Page 44: Unregistering Thermostat

    Unregistering thermostat If you remove the thermostat from your Total Connect Comfort website account (for example, you’re moving and leaving the thermostat behind), the thermostat will display Register at Total Connect until it is re-registered. M33876 69-2718EF—03...
  • Page 45: Disconnecting Wi-Fi

    Disconnecting Wi-Fi Replacing your router If you disconnect the thermostat from your Wi-Fi network: 1 Enter system setup (see page 48). 2 Change setting 39 to 0 (see page 54). M33855 The screen will display Wi-Fi Setup. Re-connect to a Wi-Fi network by following the steps on page 26. Turning Wi-Fi off If you do not plan to control the thermostat remotely, you can remove the Wi-Fi Setup message from the screen:...
  • Page 46: Software Updates

    Software updates Honeywell periodically issues updates to the software for this thermostat. The updates occur automatically through your Wi-Fi connection. All your settings are saved, so you will not need to make any changes after the update occurs. While the update is taking place, your thermostat screen...
  • Page 47: Smart Response Technology

    Smart Response Technology This feature allows the thermostat to “learn” how long the heating/cooling system takes to reach programmed temperature settings, so the temperature is reached at the time you set. For example: Set the Wake time to 6:00 am, and the temperature to 70°.
  • Page 48: Compressor Protection

    Compressor protection This feature forces the compressor to wait a few minutes before restarting, to prevent equipment damage. M33882 The message Cool On (or Heat On for a heat pump) will flash during the wait time. 69-2718EF—03...
  • Page 49: Auto Changeover

    Auto changeover This feature is used in climates where both air conditioning and heating are used on the same day. MCR33893 When the system is set to Auto, the thermostat automatically selects heating or cooling depending on the indoor temperature. Heat and cool settings must be at least 3 degrees apart.
  • Page 50: Setting Functions And Options

    Setting functions and options You can change options for a number of system functions. Available functions depend on the type of system you have. The functions, along with available options are described on pages 50–54. This thermostat is pre-set for a single-stage heating/cooling system. Setting function 1 for a heat pump will adjust the default settings.
  • Page 51 Setting functions and options 1 Press simultaneously and hold for approximately 3 seconds. The screen will change to display two numbers and HOLD the button designations will be Done, Back, blank, Next. Next 2 Press until you see the function number—the larger number on the left—...
  • Page 52: System Setup

    System setup (See page 48 for instructions.) Function Settings & Options Heat/cool: Gas, oil or electric heating with central air conditioning. Select System Heat pump: Heat pump without backup or auxiliary heat. Type Heat only: Gas, oil or hot water heat without central air conditioning. If you are not sure Heat only with fan: Gas, oil or electric heat without central air of your heating/...
  • Page 53 System setup (See page 48 for instructions.) Function Settings & Options Gas or oil heat: Use this setting if you have a gas or oil heating system Heating Fan (system controls fan operation). Control Electric heat: Use this setting if you have an electric heating system (thermostat controls fan operation).
  • Page 54 System setup (See page 48 for instructions.) Function Settings & Options Smart Response Technology See page 45 for more information. Fahrenheit Temperature For- Celsius mat (°F/°C) Program schedule is on (7-day programmable). Schedule Options Program schedule is off. Thermostat can not be programmed. 69-2718EF—03...
  • Page 55 System setup (See page 48 for instructions.) Function Settings & Options Device Name = Thermostat Basement Exercise Room Library Porch This name will Bathroom Family Room Living Room Rec Room identify the Bathroom 1 Fireplace Lower Level Sewing Room thermostat when Bathroom 2 Foyer Master Bath...
  • Page 56 System setup (See page 48 for instructions.) Function Settings & Options Wi-Fi is on and can be connected to a Wi-Fi network. Wi-Fi On/Off Wi-Fi is off. Thermostat cannot be connected to a Wi-Fi network. If you are not connecting the thermostat to a Wi-Fi network this will remove the text Wi-Fi Setup from the messaging center.
  • Page 57: Frequently Asked Questions

    Frequently asked questions Q Will my thermostat still work if I lose my Wi-Fi connection? : A Yes, the thermostat will operate your heating and/or cooling system with or without Wi-Fi. Q How do I find the password to my router? : A Contact the manufacturer of the router or check the router documentation.
  • Page 58 Frequently asked questions Q Where can I find my MAC ID and MAC CRC codes? : A The MAC ID and MAC CRC numbers are included on a card packed with the thermostat or on the back of the thermostat (visible when removed from wallplate). Each thermostat has a unique MAC ID and MAC CRC.
  • Page 59 Frequently asked questions Q I registered on the Total Connect Comfort website but was unable to login using my new account. : A Check your email and ensure that you received an activation email. Follow the instructions to activate your account and then login to the website. Q I have signed up on the Total Connect Comfort website and have not received a confirmation email.
  • Page 60: Troubleshooting

    Troubleshooting Lost Signal If the no-Wi-Fi indicator displays in place of the Wi-Fi strength indicator in the upper right hand corner of the home screen: • Check another device to be sure Wi-Fi is working in your home; if not, call your Internet Service Provider.
  • Page 61: Error Codes

    Troubleshooting Error Codes For certain problems, the thermostat screen will display a code that identifies the trouble. Initially, error codes are displayed alone in the time area of the screen; after a few minutes, the home screen is displayed and the code alternates with the time.
  • Page 62 Troubleshooting Error Code Action • Wait for 30 minutes, connection can take Router is not issuing several minutes. an IP address to the • If still no connection, remove thermostat thermostat. from wallplate for 10 seconds, then reconnect it (see page 26). • Verify your router is correctly setup to automatically give IP addresses. M33998 • Make sure the Internet cable is plugged No internet connection.
  • Page 63: Troubleshooting

    Troubleshooting If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily. Display is • Check circuit breaker and reset if necessary. • Make sure power switch at heating and cooling system is on. blank • Make sure furnace door is closed securely. • Make sure C wire is connected (see page 13). Cannot change • Check Function 1: System Type to make sure it is set to match your heating and cooling equipment (see page 50).
  • Page 64 Troubleshooting Heat pump • Check Function 2: Heat Pump Changeover Valve to make sure it is properly configured for your system (see page 50). issues cool air in heat mode, or warm air in cool mode Heating or • Press System to set system to Heat. Make sure the temperature is set higher cooling system than the Inside temperature.
  • Page 65 Troubleshooting Heating system • Check Function 1: System Type to make sure it is set to match your heating and cooling equipment (see page 50). is running in cool mode Heating • Check Function 1: System Type to make sure it is set to match your heating and cooling equipment (see page 50).
  • Page 66 Glossary C wire The “C” or common wire brings 24 VAC power to the thermostat from the heating/cooling system. Some older mechanical or battery operated thermostats may not have this wire connection. It is necessary for establishing a Wi-Fi connection to your home network. Heat Pump heating/cooling system Heat pumps are used to heat and cool a home.
  • Page 67: Regulatory Information

    Regulatory information FCC Compliance Statement (Part 15.19) (USA only) instructions, may cause harmful interference to radio This device complies with Part 15 of the FCC Rules. communications. However, there is no guarantee that Operation is subject to the following two conditions: interference will not occur in a particular installation.
  • Page 68 Regulatory information Thermostats Section 7.1.3 of RSS-GEN To comply with FCC and Industry Canada RF exposure Operation is subject to the following two conditions: limits for general population/ uncontrolled exposure, the 1 this device may not cause interference, and antenna(s) used for these transmitters must be installed 2 this device must accept any interference, including to provide a separation distance of at least 20 cm from interference that may cause undesired operation of the...
  • Page 69: Limited Warranty

    This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer.
  • Page 70 Golden Valley, MN 55422 wifithermostat.com ® U.S. Registered Trademark. Apple, iPhone, iPad, iPod touch and iTunes are trademarks of Apple Inc. All other trademarks are the property of their respective owners. © 2013 Honeywell International Inc. 69-2718EF—03 M.S. Rev. 11-13 Printed in U.S.A.
  • Page 71 Guide de l’utilisateur Thermostat programmable Wi-Fi Série RTH6500WF Wi-Fi...
  • Page 72 Vous trouverez dans la boîte • Thermostat • Plaque murale (fixée au thermostat) • Vis et ancres • Guide de démarrage rapide • Carte d’identification de thermostat • Étiquettes de fils • Guide de l’utilisateur • Carte de référence rapide 69-2718EF—03...
  • Page 73 — vous pouvez rester connecté à votre service confort où que vous soyez. Le Total Connect Comfort de Honeywell est la solution parfaite si vous voyagez fréquemment, possédez une maison de vacances ou une entreprise ou gérez un immeuble de placement, ou si tout simplement vous recherchez la tranquillité...
  • Page 74 Ce thermostat fonctionne sur les systèmes de 24 V commun tels que les systèmes à air pulsé, eau chaude, thermopompe, mazout, gaz et électriques. Il ne fonctionne pas avec les systèmes à mV, tels que les cheminées à gaz, ou avec les systèmes de 120/240 V tels que les chauffages de plinthe.
  • Page 75 Table des matières À propos du nouveau thermostat Dérogation temporaire de la programmation ......... 40 Aide-mémoire sur les commandes Dérogation permanente et l’écran d’accueil ........5 de la programmation ......... 41 Programmes d’économie Annulation de l’enregistrement d’énergie préconfigurés ......6 du thermostat ..........
  • Page 76 Caractéristiques de votre thermostat Wi-Fi Avec votre nouveau thermostat, vous pouvez : • Vous connecter à Internet pour surveiller et contrôler votre système de chauffage/refroidissement • Consulter et modifier vos réglages du système de chauffage/refroidissement • Consulter et régler la température et les programmes • Recevoir des alertes par courrier électronique et obtenir des mises à...
  • Page 77: Aide-Mémoire Sur Les Commandes Et L'écran D'accueil

    Aide-mémoire sur les commandes et l’écran d’accueil Une fois votre thermostat Wi-Fi installé, il affichera l’écran d’accueil. Des parties de cet écran seront modifiées en fonction de la manière dont vous le consultez. Les messages de Statut Wi-Fi configuration Boutons de réglage de décrivent les étapes HOLD la température...
  • Page 78: Programmes D'économie D'énergie Préconfigurés

    Programmes d’économie d’énergie préconfigurés Ce thermostat contient des programmes d’économie d’énergie préconfigurés pour quatre périodes. L’utilisation des réglages par défaut peut vous permettre de réduire vos dépenses de chauffage/refroidissement si vous suivez les instructions indiquées. Les économies peuvent varier en fonction de la région géographique et de l’usage. Pour modifier les réglages, voir pages 39–41.
  • Page 79 Configuration de votre thermostat La configuration de votre thermostat programmable Wi-Fi est aisée. Il est préprogrammé et prêt à fonctionner dès qu’il est installé et enregistré. Installez votre thermostat. Connectez réseau sans fil de votre domicile. Enregistrez-vous en ligne pour bénéficier de l’accès à distance. Avant de commencer, vous désirerez peut-être visionner une courte vidéo d’installation.
  • Page 80: Installation De Votre Thermostat

    Installation de votre thermostat Vous aurez besoin des outils suivants pour l’installation de ce thermostat : • un tournevis Phillips n° 2 • un marteau (optionnel) • un petit tournevis de poche • un ruban électrique (optionnel) • un crayon • un niveau (optionnel) • une perceuse et des mèches (3/16 po pour une cloison sèche, 7/32 po pour...
  • Page 81 Installation de votre thermostat 2 Retirez la plaque de l’ancien Si vous possédez un thermostat plus thermostat et laissez les fils ancien à tube de mercure scellé, allez à connectés. la page 2 pour les instructions de mise au rebut correctes. 2a Prenez une photo des connexions de câblage pour vous y référer plus tard.
  • Page 82 Installation de votre thermostat 3 Étiquetez les fils. N’appliquez pas les étiquettes en fonction Étiquette des couleurs des fils. Utilisez les étiquettes autocollante autocollantes fournies pour étiqueter chaque fil lorsque vous le déconnectez. Étiquetez les fils conformément aux désignations de Étiquette bornes de l’ancien thermostat et non pas en autocollante...
  • Page 83 Installation de votre thermostat 5 Séparez le thermostat Wi-Fi de sa Alvéoles plaque murale. Thermostat Sur votre nouveau thermostat, saisissez les alvéoles du haut et du bas de la plaque murale d’une main et tenez le thermostat (avant) dans l’autre PULL HERE TO REMOVE main.
  • Page 84 Installation de votre thermostat 6 Montez la plaque murale du thermostat Wi-Fi. Montez votre nouvelle plaque murale à Plaque murale l’aide des vis et ancres fournies avec le thermostat. Au besoin : Percez des trous de 3/16 po (4,8 mm) pour les cloisons sèches.
  • Page 85 Installation de votre thermostat Important! le fonctionnement du thermostat Wi-Fi requiert l’utilisation d’un fil neutre (C). Le fil C, ou neutre, amène l’alimentation 24 V ca au thermostat. De nombreux thermostats mécaniques ou à piles plus anciens n’ont pas besoin d’un fil C. Si vous ne disposez pas d’un fil C, essayez : • de rechercher un fil inutilisé...
  • Page 86 Installation de votre thermostat Câblage (système conventionnel) Retirez le cavalier métallique si les fils 7A Branchez le thermostat Wi-Fi sur votre système conventionnel. sont tous R et RC a En commençant par le fil C, faites correspondre l’étiquette deux présents. autocollante sur le fil à...
  • Page 87 Installation de votre thermostat Câblage (système à thermopompe uniquement) Les étiquettes ne correspondent 7B Branchez le thermostat Wi-Fi à votre thermopompe. pas? Reportez- a En commençant par le fil C, faites correspondre l’étiquette vous au code de autocollante sur le fil à l’étiquette de la borne. câblage alternatif Vous devez disposer d’un fil neutre (C).
  • Page 88 Installation de votre thermostat Câblage alternatif (système conventionnel) Utilisez ceci si vos étiquettes de fils ne correspondent pas aux références de bornes. Remarque : vous devez disposer d’un fil C (neutre) ou équivalent. Voir page 13. W2 G W R RC CONVENTIONNEL Reportez-vous aux points MFCR33885...
  • Page 89 Installation de votre thermostat Câblage alternatif (système conventionnel) N’utilisez pas la borne K. Pour une utilisation ultérieure. Si votre ancien thermostat est pourvu de deux fils R et RH, retirez le cavalier métallique. Connectez le fil R à la borne RC et le fil RH à la borne R. Retirez le cavalier métallique reliant R et RC uniquement si vous devez connecter à...
  • Page 90 Installation de votre thermostat Câblage alternatif (système à thermopompe uniquement) Utilisez ceci si vos étiquettes de fils ne correspondent pas aux références de bornes. Remarque : vous devez E AUX disposer d’un fil C (neutre) ou équivalent. Voir page 13. G O/B R RC AUX/E...
  • Page 91 Installation de votre thermostat Code de câblage alternatif (système à thermopompe uniquement) N’utilisez pas la borne K. Pour une utilisation ultérieure. Si l’ancien thermostat est doté de fils distincts aux bornes AUX et E, reliez les deux fils à la borne E/AUX.
  • Page 92 Installation de votre thermostat 8 Insérez la carte de référence Carte de rapide. référence Pliez la carte de référence rapide rapide le long des repères et glissez-la dans la fente à l’arrière du thermostat. MCR33916 Arrière du thermostat MCR33858 69-2718EF—03...
  • Page 93 Installation de votre thermostat 9 Fixez le thermostat à la plaque murale. Alignez le thermostat sur la plaque murale puis emboîtez-le. HOLD M33860 69-2718EF—03...
  • Page 94 Installation de votre thermostat 10 Mettez le système de chauffage/ refroidissement en marche. Important! 10a Vérifiez que le fil C est branché sur le thermostat et le système de chauffage/refroidissement. 10b Assurez-vous que la porte du système de chauffage/ refroidissement est bien fermée.
  • Page 95 Installation de votre thermostat 11 Réglez l’horloge à la date et à l’heure courantes. 11a Appuyez sur pour HOLD régler l’horloge. Set Day 11b Appuyez sur (Régler le jour). MCR33908 11c Appuyez sur pour sélectionner le jour de la semaine. Done 11d Appuyez sur (Terminé)
  • Page 96 Installation de votre thermostat 12 Déterminez le type de votre système de chauffage/refroidissement. Important! Le type de système de chauffage/refroidissement doit être réglé de sorte que le thermostat fonctionne correctement et n’endommage pas le système. 12a Si votre système est de type conventionnel à étage unique (étage unique alimenté...
  • Page 97 Installation de votre thermostat Félicitations! Votre thermostat est maintenant prêt à fonctionner 13 Testez votre thermostat System 13a Appuyez sur le bouton pour passer au chauffage ou au refroidissement et mettre l’appareil en marche. MCR33880 13b Pour accéder à distance à votre thermostat, passez à...
  • Page 98: Connexion À Votre Réseau Wi-Fi

    Connexion à votre réseau Wi-Fi Pour exécuter cette étape, vous devez avoir un appareil sans fil connecté à votre réseau sans fil. Tous ces types d’appareils sont valables : • Tablette (recommandé) • Ordinateur portatif (recommandé) • Téléphone intelligent Si vous êtes bloqué... à...
  • Page 99 Connexion à votre réseau Wi-Fi 1 Connectez votre thermostat. 1a Assurez-vous que le thermostat affiche Wi-Fi Setup (Configuration Wi-Fi). 1b Sur votre appareil sans fil (tablette, ordinateur portatif, téléphone intelligent), consultez la liste des réseaux sans fil disponibles. HOLD 1c Connectez-vous au réseau appelé NewThermostat_123456 (le chiffre variera).
  • Page 100 Connexion à votre réseau Wi-Fi 2 Joignez votre réseau domestique. 2a Ouvrez votre navigateur Web pour accéder à la page de configuration Wi-Fi du thermostat. Le navigateur devrait automatiquement vous diriger vers la page correcte; s’il ne le fait pas, entrez l’adresse http://192.168.1.1 2b Trouvez le nom de votre réseau domestique sur cette page et sélectionnez-le.
  • Page 101 Connexion à votre réseau Wi-Fi Remarque : Si votre réseau Wi-Fi n’apparaît pas dans la liste de la page de configuration Wi-Fi du thermostat : • Essayez de scanner le réseau à nouveau en appuyant sur le bouton Rescan (nouveau balayage). Ceci est utile dans les endroits avec plusieurs réseaux. • Si vous êtes connecté...
  • Page 102 Connexion à votre réseau Wi-Fi 3 Vérifiez si votre thermostat est connecté. Lorsque la connexion est en cours, Wait (Patientez) clignote sur le thermostat pour une durée pouvant aller jusqu’à 3 minutes. Une fois la connexion établie, l’affichage indique Wi-Fi Setup Connection Success (Connexion Wi-Fi établie).
  • Page 103: Enregistrement De Votre Thermostat En Ligne

    Enregistrement de votre thermostat en ligne Pour visualiser et régler votre thermostat Wi-Fi à distance, vous devez posséder un compte Total Connect Comfort. Voici comment procéder. 1 Ouvrez le site web Total Connect Comfort. Allez sur le site mytotalconnectcomfort.com Visionnez la vidéo d’enregistrement du thermostat Wi-Fi à...
  • Page 104 Enregistrement de votre thermostat en ligne 2 Ouvrez une session ou créez un compte. Si vous possédez un compte, cliquez sur Login (Ouvrir une session) – ou – cliquez sur Create An Account (créer un compte). 2a Suivez les instructions à l’écran. Consultez votre messagerie et recherchez le message d’activation provenant de My...
  • Page 105 Utilice la identificación MAC y la identificación CRC para inscribir este producto en mytotalconnectcomfort.com votre thermostat : ® U.S. Registered Trademark. © 2012 Honeywell International Inc. • MAC ID 69-2723EFS—01 M.S. 04-12 69-2723EFS-01 Printed in U.S.A. • MAC CRC...
  • Page 106 Enregistrement de votre thermostat en ligne 3b Lorsque le thermostat est convenablement enregistré, l’écran d’enregistrement Total Connect Comfort affiche le message SUCCESS (réussi). Sur l’affichage du thermostat, Setup Complete (Configuration terminée) s’affiche pour environ 90 secondes. 69-2718EF—03...
  • Page 107 Enregistrement de votre thermostat en ligne 3c Veuillez aussi noter que le thermostat affiche maintenant la puissance du signal. Félicitations! Vous avez terminé. Vous pouvez maintenant contrôlervotre thermostat de n’importequel endroit au moyen de votre ordinateur portatif, de votre tablette ou de votre téléphone intelligent. Des applications gratuites sont disponibles pour les appareils iPhone ®...
  • Page 108 Réglage de l’heure et du jour Set Clock/Day/Schedule 1 Appuyez sur (Régler l’horloge/le jour/le programme), puis sur pour régler l’horloge. HOLD Set Day 2 Appuyez sur (Régler le jour) ou sur ou sur pour choisir le jour de la semaine. Done 3 Appuyez sur (Terminé) pour sauvegarder.
  • Page 109: Réglage Du Ventilateur

    Réglage du ventilateur pour sélectionner On (en fonction) Appuyez ou Auto (basculez pour resélectionner). Auto : le ventilateur fonctionne uniquement lorsque le système de chauffage ou de refroidissement est en fonction. Auto est le réglage le plus couramment utilisé. MCR33895 On : le ventilateur est toujours en fonction.
  • Page 110: Sélection Du Mode De Fonctionnement Du Système

    Sélection du mode de fonctionnement du système System Appuyez sur (système) pour sélectionner une option. Heat (chauffage) : commande uniquement le système de chauffage. Cool (refroidissement) : commande uniquement le système de refroidissement. Off (arrêt) : les systèmes de chauffage et de MCR33880 refroidissement sont arrêtés.
  • Page 111: Réglage Des Programmes

    Réglage des programmes Set Clock/Day/Schedule 1 Appuyez sur (Régler l’horloge/ Set Schedule le jour/le programme), puis sur (Régler le programme). 2 Appuyez sur ou sur pour régler l’heure du réveil Next de lundi, puis appuyez sur (Suivant). 3 Appuyez sur ou sur pour régler la température Next...
  • Page 112: Dérogation Temporaire De La Programmation

    Dérogation temporaire de la programmation Appuyez sur pour ajuster immédiatement la température. La nouvelle température sera uniquement HOLD maintenue jusqu’au début de la prochaine période programmée. Pour annuler ce réglage temporaire à tout MCR33896 Cancel moment, appuyez sur (annuler). L’horaire de programmation est à nouveau en vigueur.
  • Page 113: Dérogation Permanente De La Programmation

    Dérogation permanente de la programmation HOLD 1 Appuyez sur (maintien) pour régler la température de façon permanente. Ceci désactive l’horaire de HOLD programmation. 2 Appuyez sur ou sur pour régler la température. Le réglage de la température sera maintenu 24 heures MCR33897 par jour jusqu’à...
  • Page 114: Annulation De L'enregistrement Du Thermostat

    Annulation de l’enregistrement du thermostat Si vous supprimez le thermostat de votre compte Total Connect Comfort (par exemple, si vous déménagez et laissez le thermostat en place), le thermostat affichera le message Register at Total Connect (Enregistrez-vous sur Total Connect) jusqu’à ce qu’il soit enregistré...
  • Page 115: Déconnexion Wi-Fi

    Déconnexion Wi-Fi Remplacement du routeur Si vous déconnectez le thermostat de votre réseau Wi-Fi : 1 Entrez dans la configuration du système (voir page 48). 2 Réglez la fonction 39 à 0 (voir page 54). L’écran affichera le message Wi-Fi Setup (Configuration M33855 Wi-Fi).
  • Page 116 Mises à jour du logiciel Honeywell introduit régulièrement des mises à jour du logiciel pour ce thermostat. Les mises à jour s’effectuent automatiquement par votre connexion Wi-Fi. Tous vos réglages sont sauvegardés; vous n’avez donc pas besoin de procéder à des changements après la mise à jour.
  • Page 117: Technologie Smart Response

    Technologie Smart Response Celle-ci permet au thermostat « d’apprendre » combien de temps il faut à votre système de chauffage/refroidissement pour atteindre le réglage de température programmé, afin que la température voulue soit obtenue à l’heure programmée. M33881 Par exemple : réglez l’heure de réveil à 6 heures et la température à...
  • Page 118: Protection Du Compresseur

    Protection du compresseur Cette fonction force le compresseur à attendre quelques minutes avant un redémarrage, pour éviter d’endommager l’équipement. M33882 Le message Cool On (Refroidissement en marche) (ou Heat On [Chauffage en marche] pour une pompe à chaleur) clignote en attendant.
  • Page 119: Commutation Automatique

    Commutation automatique Celle-ci est utilisée dans les climats où le conditionnement d’air et le chauffage sont utilisés le même jour. MCR33893 Lorsque le système est réglé sur Auto, le thermostat sélectionne automatiquement le chauffage ou le refroidissement en fonction de la température intérieure. L’écart entre les réglages de chauffage et de refroidissement doit être d’au moins 3 degrés.
  • Page 120: Fonctions Et Options De Configuration

    Fonctions et options de configuration Vous pouvez modifier des options pour plusieurs fonctions du système. Les fonctions disponibles dépendent de votre type de système. Les fonctions ainsi que les options disponibles sont décrites aux pages 50–54. Ce thermostat est préréglé pour un système de chauffage/refroidissement à étage unique.
  • Page 121 Fonctions et options de configuration 1 Appuyez simultanément sur (Ventilateur) et sur pendant 3 secondes environ. L’écran change pour afficher deux nombres et les HOLD appellations des boutons sont les suivantes : Done (Terminé), Back (Retour), sans appellation, Next (Suivant). Next 2 Appuyez sur (Suivant) jusqu’à...
  • Page 122 Configuration du système (Voir la page 48 pour les instructions.) Fonction Réglages et Options Chauffage/refroidissement : chauffage au gaz, au mazout ou électrique Sélection du type avec climatisation centrale. de système Thermopompe : thermopompe sans chauffage de secours ou auxiliaire. Si vous n’êtes pas Chauffage uniquement : chauffage au gaz, au mazout ou à...
  • Page 123 Configuration du système (Voir la page 48 pour les instructions.) Fonction Réglages et Options Vanne de commutation de refroidissement : utilisez ce réglage si vous Vanne de commuta- avez connecté un fil étiqueté « O » à la borne O/B. tion de thermopompe (pour thermopompes Vanne de commutation de chauffage : utilisez ce réglage si vous avez...
  • Page 124 Configuration du système (Voir la page 48 pour les instructions.) Fonction Réglages et Options Commutation manuelle (Chauffage/Refroidissement/Arrêt). Commutation Commutation automatique (Chauffage/Refroidissement/Auto/Arrêt). Active manuelle/automa- automatiquement le chauffage ou le refroidissement en fonction de la tique température de la pièce. Remarque : le système maintient une différence Voir la page 47 minimale de 3 °F entre les réglages de chaleur et de refroidissement.
  • Page 125 Configuration du système (Voir la page 48 pour les instructions.) Fonction Réglages et Options Device Name = Thermostat (Nom de l’appareil) Basement Exercise Room Library Porch Bathroom Family Room Living Room Rec Room Ce nom identifiera le Bathroom 1 Fireplace Lower Level Sewing Room thermostat lorsque Bathroom 2 Foyer...
  • Page 126 Configuration du système (Voir la page 48 pour les instructions.) Fonction Réglages et Options Le Wi-Fi est en marche et le thermostat peut être connecté à un réseau Wi-Fi Wi-Fi Le Wi-Fi est en marche. Le thermostat ne peut pas être connecté à un En marche/Arrêt réseau Wi-Fi.
  • Page 127: Questions Fréquemment Posées

    Questions fréquemment posées Mon thermostat fonctionnera-t-il toujours si je perds ma connexion Wi-Fi? Oui, le thermostat actionnera votre système de chauffage et/ou de refroidissement avec ou sans Wi-Fi. Comment puis-je trouver le mot de passe de mon routeur? Contactez le fabricant du routeur. Pourquoi ne vois-je pas ma page de configuration Wi-Fi? Vous êtes probablement uniquement connecté...
  • Page 128 Questions fréquemment posées Où puis-je trouver mes codes MAC ID et MAC CRC? Les numéros MAC ID et MAC CRC figurent sur la carte qui accompagne le thermostat ou au dos du thermostat (visible lorsque le thermostat est retiré de la plaque murale). Chaque thermostat possède un MAC ID et un MAC CRC uniques.
  • Page 129 Questions fréquemment posées Je suis enregistré sur le site Total Connect Comfort mais je n’ai pas pu ouvrir de session en utilisant mon nouveau compte. Consultez votre messagerie et vérifiez si vous avez reçu le message d’activation. Suivez les instructions d’activation de votre compte, puis ouvrez une session sur le site web. Je me suis enregistré...
  • Page 130: Dépannage

    Dépannage Perte du signal Si l’indicateur no-Wi-Fi (pas de Wi-Fi) s’affiche à la place de l’indicateur de puissance du signal Wi-Fi dans le coin supérieur droit de l’écran d’accueil : • Assurez-vous que la Wi-Fi fonctionne chez vous en la vérifiant sur un autre appareil; si elle ne fonctionne pas, adressez-vous à...
  • Page 131 Dépannage Codes d’erreur Dans le cas de certains problèmes, l’écran du thermostat affiche un code qui désigne la nature du problème. Tout d’abord, les codes d’erreur sont affichés seuls dans la zone de l’heure de l’écran; après quelques minutes, l’écran d’accueil s’affiche et le code et l’heure s’affichent alternativement.
  • Page 132 Dépannage Code d’erreur Action • Patientez pendant 30 minutes, la Le routeur ne fournit connexion peut prendre plusieurs pas d’adresse IP au minutes. thermostat. • S’il n’y a toujours pas de connexion, retirez le thermostat de la plaque murale pendant 10 secondes, puis raccrochez-le (voir page 26). M33998 • Assurez-vous que votre routeur est correctement configuré...
  • Page 133 Dépannage En cas de difficultés avec le thermostat, essayer les suggestions suivantes. La plupart des problèmes peuvent être réglés rapidement et facilement. Rien n’apparaît à • Vérifiez le disjoncteur et réinitialisez-le si nécessaire. • Assurez-vous que l’interrupteur de marche-arrêt du système de l’écran chauffage et de refroidissement est sur marche. • Assurez-vous que la porte de l’appareil de chauffage est bien fermée. • Vérifiez si le fil C est connecté (voir page 13). Impossible de changer • Vérifiez la fonction 1 : Type de système pour vous assurer qu’elle soit configurée en fonction de votre équipement de chauffage et de...
  • Page 134 Dépannage La thermopompe • Vérifiez la fonction 2 : Vanne de commutation de thermopompe pour vous assurer qu’elle soit configurée en fonction de votre équipement émet de l’air frais en de chauffage (voir page 51). mode chauffage, ou de l’air chaud en mode refroidissement Le système de •...
  • Page 135 Dépannage Le système • Vérifiez la fonction 1 : Type de système pour vous assurer qu’elle soit configurée en fonction de votre équipement de chauffage et de de chauffage refroidissement (voir page 50). fonctionne en mode refroidissement L’équipement • Vérifiez la fonction 1 : Type de système pour vous assurer qu’elle de chauffage et soit configurée en fonction de votre équipement de chauffage et de refroidissement (voir page 50).
  • Page 136 Glossaire Fil C Le fil « C », ou neutre, amène l’alimentation 24 V ca au thermostat à partir du système de chauffage/ refroidissement. Certains anciens thermostats mécaniques ou à pile peuvent ne pas être dotés de ce fil. Il est nécessaire à l’établissement d’une connexion Wi-Fi à votre réseau domestique. Système de chauffage/refroidissement à...
  • Page 137 Informations réglementaires Déclaration de conformité à la FCC (partie 15.19) sont conçues pour fournir une protection raisonnable (États-Unis uniquement) contre les interférences nuisibles dans une installation Cet appareil est conforme à la partie 15 du règlement résidentielle. Cet équipement génère, utilise et peut de la FCC.
  • Page 138 Informations réglementaires Thermostats Section 7.1.3 de RSS-GEN Pour être conformes aux limites d’exposition aux Le fonctionnement est soumis aux deux conditions radiofréquences établies par FCC et Industrie Canada suivantes : pour le grand public/l’exposition non contrôlée, la ou les 1 Ce dispositif ne doit pas causer d’interférences, et antennes utilisées pour ces transmetteurs doivent être 2 Ce dispositif doit accepter toutes les interférences, y installées à...
  • Page 139: Garantie Limitée

    Garantie limitée d’un an Honeywell garantit ce produit, à l’exception des piles, contre tout défaut de pièce ou de main-d’œuvre, durant une période d’un (1) an à partir de la date d’achat par le consommateur si le produit est utilisé et entretenu convenablement. En cas de défectuosité ou de mauvais fonctionnement pendant la période de garantie, Honeywell remplacera ou réparera le produit, à...
  • Page 140 ® Marque de commerce déposée américaine. Apple, iPhone, iPad, iPod touch et iTunes sont des marques de commerce de Apple Inc. Toutes les autres marques de commerce sont propriété de leurs propriétaires respectifs. © 2013 Honeywell International Inc. 69-2718EF—03 M.S. Rev. 11-13 Imprimé aux États-Unis...
