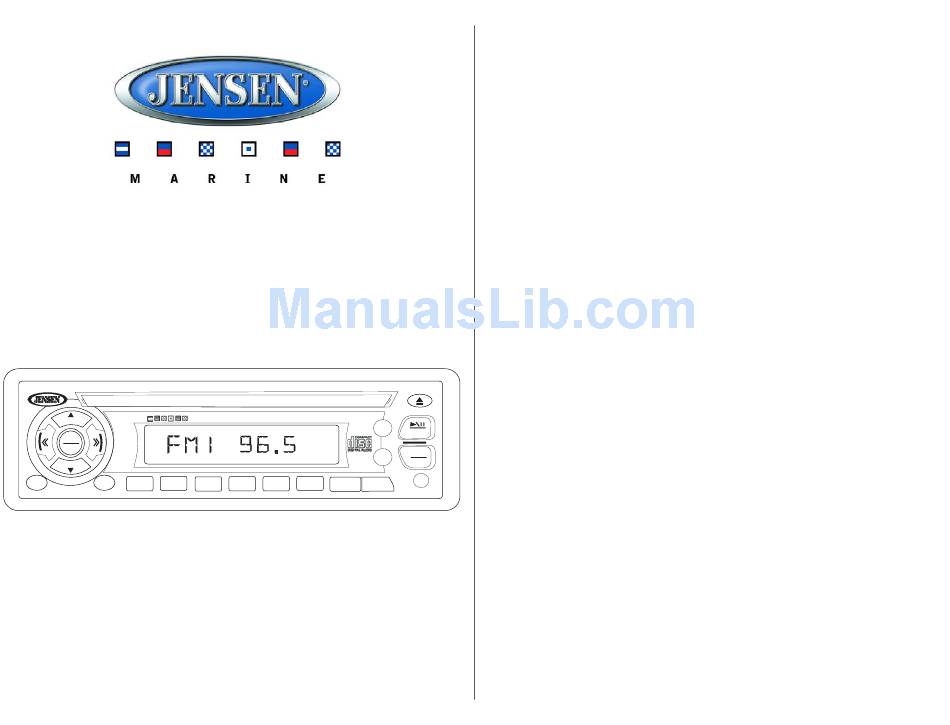

MCD4030
Owner's Manual
PWR
VOL
SEL
4 X 30W
MENU
VOL
SHIFT
2
3
SCAN
MODE
1
SCN
ASA Electronics Corporation
www.asaelectronics.com
© 2005 ASA Electronics Corporation
MCD4030
EQ
MONO
4
5
6
AMS
RPT
SHF
DISP
v.122705
Thank You!
Thank you for choosing a Jensen product. We hope you will find the instructions in this owner's
manual clear and easy to follow. If you take a few minutes to look through it, you'll learn how to
use all the features of your new Jensen receiver for maximum enjoyment.
System Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Preparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Basic Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Radio Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
CD Player Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
System Features
Features of the Jensen MCD4030 mobile audio system include:
•
Electronic AM/FM tuner with US/Euro selection
•
LED backlit controls, silicone rubber keypad
•
Marine-specific features, including corrosion resistant hardware, coated circuit boards and
uV stable plastics
MUTE
•
4x30W power with two wire power connection (switched 12V and ground)
BAND
LOUD
•
Digital compact disc player plays CD, CD-R and CD-R/W
AUX IN
•
Front panel auxiliary input
