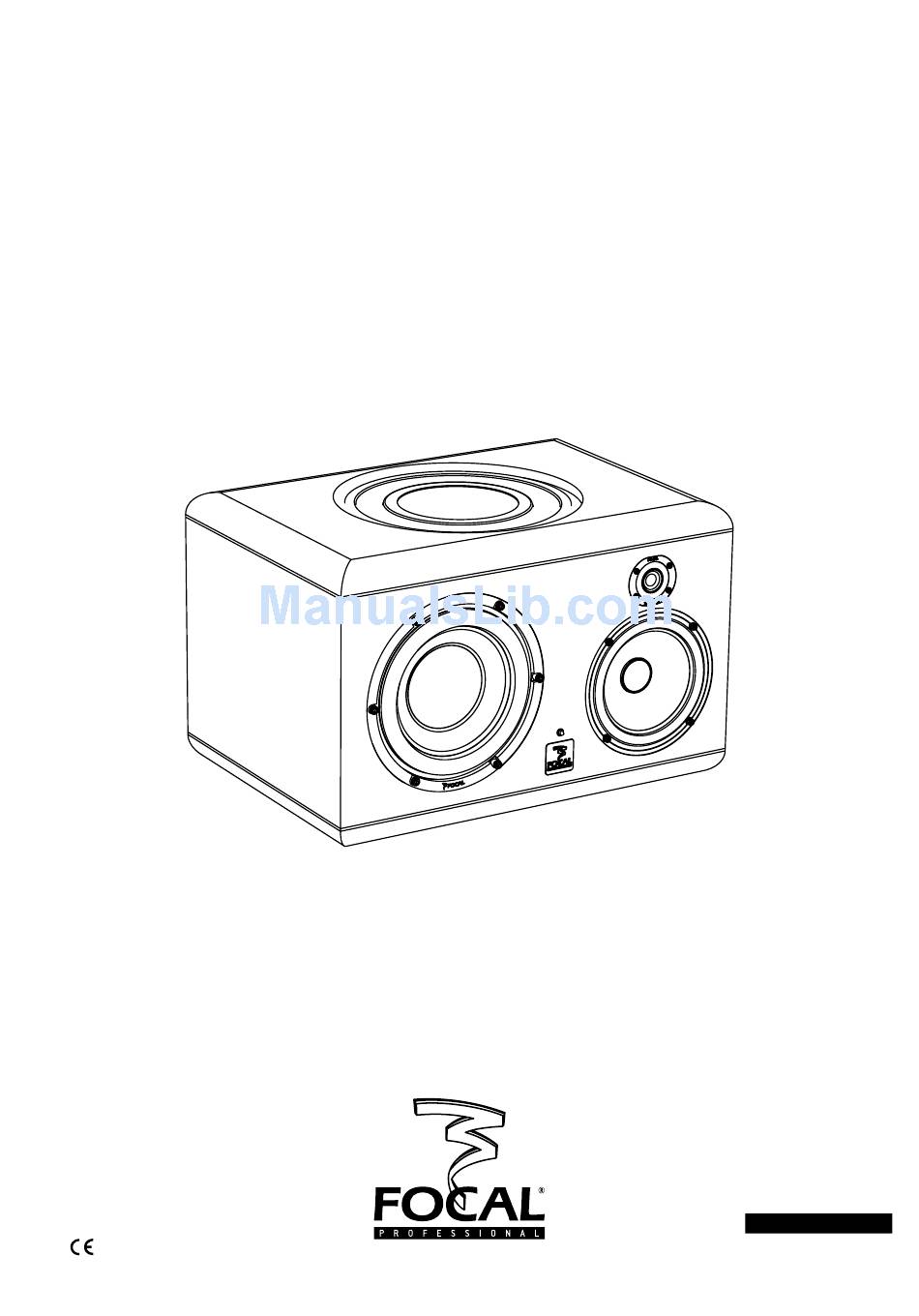

SM9
Professional Analog Monitoring System
User manual
Français page 11
Focal- JMlab
- BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focalprofessional.com
®
Tél. (+33) 04 77 43 57 00 - Fax (+33) 04 77 43 57 04
Due to constant technological advances, Focal reserves its right to modify specifications without notice. Images may not conform exactly to specific product.
Advertisement
Table of Contents
Related Manuals for Focal SM9
Summary of Contents for Focal SM9
-
Page 1: User Manual
- BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focalprofessional.com ® Tél. (+33) 04 77 43 57 00 - Fax (+33) 04 77 43 57 04 Due to constant technological advances, Focal reserves its right to modify specifications without notice. Images may not conform exactly to specific product. - Page 2 DO NOT EXPOSE TO RAIN OR MOISTURE The SM9 use a tweeter equipped with a Beryllium dome, allowing a frequency range extending beyond 40kHz. In its solid form, Beryllium is harmless. However, due to its nature, certain special precautions should be observed to avoid exposure to unnecessary risk: •...
- Page 3 Please check that none of these items are missing, and remove all accessories from the carton. Considering the heavy weight of the SM9 monitors (35kg per unit), we advise you to be 2 people to unpack and to position your monitors.
- Page 4 U s e r M a n u a l The SM9 monitors (SM9-L: SM9 left channel / SM9-R: SM9 right channel) integrate two speakers in one. The first monitor is a 3-way loudspeaker offering a frequency response from 30Hz to 40kHz (+/-3dB) and 40Hz to 20kHz at +/-1dB. The second monitor is a two-way monitor (only the 6.5”...
- Page 5 SM9 - ProfeSSional analog Monitoring SySteM U s e r M a n u a l...
- Page 6 Positioning The SM9 are designed for near field and mid field monitoring and should be placed at a distance between 1 and 4 metres from the listener, pointing towards the listening position. They can be positioned on the console top or placed on appropriate stands.
- Page 7 LMF EQ: This potentiometer permits to adjust the level of the midbass frequencies. The central frequency is 160Hz and the Q factor is 1. Corrections are made on a +/-3dB slot per step of 0.5dB. This correction is very useful if the SM9 monitor is installed on a mixing desk.
- Page 8 SM9 - ProfeSSional analog Monitoring SySteM U s e r M a n u a l Side panel: STANDBY / ON: This switch permits to turn on or pause the monitor. In STANDBY mode, the electric consumption is below 2W. When you activate the monitor, a cleaning cycle of the relays is made in order to guarantee the quality of the internal contacts.
-
Page 9: Electronic Section
Focus switch Power On, clipping and default on front panel LED Light indicator tranSdUcerS Passive radiator 11WPP52, 11” (27cm) Focal “W” composite sandwich cone piston, extra wide inverted surround radiator Subwoofer 8W7571, 8” (20cm) Focal “W” composite sandwich cone driver midrange 6W0452, 6.5”... -
Page 10: Manuel D'utilisation
- BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focalprofessional.com ® Tél. (+33) 04 77 43 57 00 - Fax (+33) 04 77 43 57 04 Dans un but d'évolution, Focal- JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles. - Page 11 Précautions d’utilisation Les SM9 utilisent un tweeter à dôme inversé en Béryllium pur, capable d’étendre la bande passante à plus de 40 kHz. Sous sa forme solide, ce matériau est inoffensif. Toutefois, de par sa nature, certaines précautions doivent être appliquées pour ne pas s’exposer à...
-
Page 12: Garantie
Garantie Les SM9 sont garantis pièces et main d’oeuvre pour une période de deux ans au sein des pays membres de l’Union Européenne à compter de la date de livraison au client final. Pour les états hors Union Européenne, merci de vous référer à la loi en vigueur dans chaque pays. -
Page 13: Installation
M a n u e l d ' u t i l i s a t i o n Les moniteurs SM9 (SM9-L : SM9 canal gauche / SM9-R : SM9 canal droit) intègrent deux enceintes en une. Le premier moniteur est une enceinte 3 voies offrant une réponse en fréquence de 30 Hz à... - Page 14 SM9 - SyStèMe de Monitoring analogique M a n u e l d ' u t i l i s a t i o n...
- Page 15 Positionnement Les SM9 ont été conçues pour être des enceintes de contrôle de proximité et semi-proximité, et donc être positionnées à une distance de l’ordre de 1 à 4 mètres de l’auditeur, orientées vers lui. Elles peuvent parfaitement être posées sur le dessus d’une console de mixage ou encore être mises sur des pieds adaptés ;...
- Page 16 LMF EQ : Ce potentiomètre permet d’ajuster le niveau des fréquences bas médium. La fréquence centrale est 160 Hz et le facteur Q est de 1. Les corrections se font sur une plage de +/- 3dB par pas de 0,5 dB. Cette correction sera très utile si le moniteur SM9 est installé...
- Page 17 SM9 - SyStèMe de Monitoring analogique M a n u e l d ' u t i l i s a t i o n Panneau latéral : STANDBY / ON : Ce sélecteur permet d’activer ou de mettre en veille le moniteur. En mode STANDBY, la consommation électrique est inférieure à...
- Page 18 Mise sous tension, clipping et mise en sécurité par DEL sur face avant tranSdUcteUrS radiateur passif 11WPP52, piston Focal 27 cm à membrane sandwich composite “W”, à suspension inversée extra large Subwoofer 8W7571, haut-parleur Focal 20 cm à membrane sandwich composite “W”...
-
Page 19: Garantie France
Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l’adresse suivante : Focal-JMlab - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex - FRANCE Modèle : N° de série : Nom du revendeur ou distributeur : Nom de la société... -
Page 20: International Guarantee
Now it's possible to register on line : www.focal.com/warranty In order to validate the Focal guarantee, please return this page within 10 days to the following address: Focal-JMlab - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex - FRANCE Model: Serial number:...
