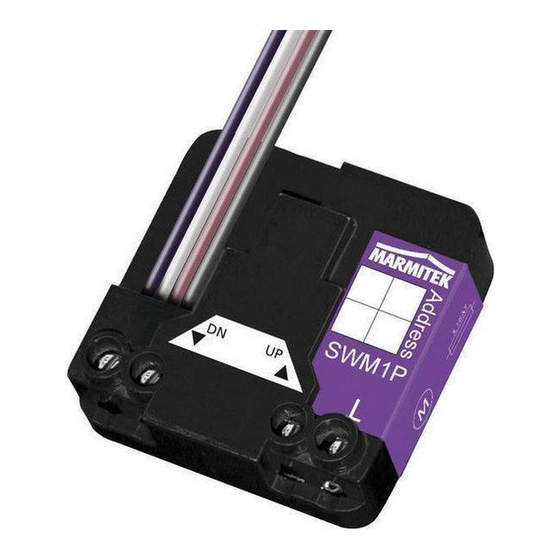

Marmitek SWM1P User Manual

In wall shutter/sunblind switch
Hide thumbs Also See for SWM1P:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SWM1P
IN WALL SHUTTER/SUNBLIND SWITCH
INBOUW ROLLUIK/ZONNEWERINGSSCHAKELAAR
USER MANUAL
GEBRUIKSAANWIJZING
20242/20080606 • SWM1P™ In wall shutter/sunblind switch
ALL RIGHTS RESERVED MARMITEK ©
3
25
TM

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SWM1P and is the answer not in the manual?

Questions and answers

Related Manuals for Marmitek SWM1P

Summary of Contents for Marmitek SWM1P

  • Page 1 SWM1P IN WALL SHUTTER/SUNBLIND SWITCH INBOUW ROLLUIK/ZONNEWERINGSSCHAKELAAR USER MANUAL GEBRUIKSAANWIJZING 20242/20080606 • SWM1P™ In wall shutter/sunblind switch ALL RIGHTS RESERVED MARMITEK ©...
  • Page 2 © MARMITEK...

  • Page 3: Table Of Contents

    • In case of improper usage or if you have altered and repaired the product yourself, all guarantees expire. Marmitek does not accept responsibility in the case of improper usage of the product or when the product is used for purposes other than specified.

  • Page 4: How Does Marmitek X-10 Work

    1. When more than one phase is used for your electrical system, it is necessary to couple these phases for the Marmitek X-10 signals. For coupling you can use FD10 Phase Couplers/Filters. You only need to install a Phase Coupler/Filter when your wall outlets and light switches are divided over more than one phase (more than one group is no problem).
  • Page 5 However, it is possible that the Marmitek X-10 signals are disturbed by e.g. baby phones which are in TALK mode (continuous transmission). When these kind of signals are present on the power line it is possible that the Marmitek X-10 signals will not come through.

  • Page 6: Instructions For Use

    Hereby make your house Marmitek X-10 compatible for these units. The FD10’s will not only filter but will also couple the phases (please see 1). INSTRUCTIONS FOR USE INTRODUCTION Congratulations on purchasing the Marmitek shutter/sunblind module for installation behind a momentary switch or in a junction box. This module is suited for remotely and locally operating electric sunblinds, roll down shutters, screens and, if desired, curtains.

  • Page 7: Legend Of The Wiring

    Therefore do not mount the SWM1P in a wall box above a radiator or another heat source or in a wall box which is exposed to direct (and intensive) sunlight.
  • Page 8 • When present, remove the momentary switch from the wall box. • Disconnect the wiring from the momentary switch. • Pull a neutral wire (N) if this is not present. PROG. Figure 2. SWM1P Purple White Black Brown (L) Brown (L)
  • Page 9 * Connect the live wire (L) and the neutral wire (N) to the terminals of the Marmitek sunblind module. * Connect the black and the brown wire of the motor connection to respectively the DN and UP terminal of the sun blind module.

  • Page 10: Installing Using A Double 2-Way Momentary Switch - Up/Down, Present And Lock

    INSTALLING USING A DOUBLE 2-WAY MOMENTARY SWITCH - UP/ DOWN, PRESET AND LOCK MIND: Per SWM1P only one motor can be connected at a time. Never connect two or more motors parallel! Connected to a double 2-way momentary switch you can control Up and Down of the sunblind as well as move the sunblind to the Preset position with one key.
  • Page 11 Figure 5. If present, remove the momentary switch from the wall box. * Disconnect the wiring from the momentary switch. * Pull a neutral wire (N) if this is not present. PROG. Figure 6. SWM1P Purple Grey White Black Pink...
  • Page 12 * Connect the live- (L) and the neutral wire (N) to the terminals of the Marmitek sunblind module. * Connect the black and the brown wire of the motor connection to respectively the DN and UP terminal of the sunblind module.
  • Page 13 * If the module is not yet or incorrectly programmed, it can now be programmed. " See ‘Programming’ chapter. Figure 8. * Mount the momentary switch in the wall box after programming the mod- ule and then click the push buttons with the cover back onto the momentary switch. Installation complete. SWM1P™...

  • Page 14: Programming

    * Push the programming button for at least 3 seconds, see figure 9, when you release the button the red LED will illuminate. * Use the automatic programming function of the PRU512. For this see the manual of the PRU512 PROG. SWM1P PROG. Figure 9. Activating and cancelling the programming mode. © MARMITEK...
  • Page 15 Skip this step if the end positions are already programmed into the SWM1P and these positions need to remain unchanged. In that case move on to step 4. If the SWM1P is programmed for the first time the limits need to be set. To do this the following steps need to be followed: MIND: The motor needs to be in the upper position (all the way up, 100%) before starting with the next step.
  • Page 16 (this is the first following address of the motor) then the set-up command of the desired address needs to be send twice via the mains using for instance a programming unit (PRU256 of PRU512), or another X-10-compatibele transmitter (for instance a Marmitek EasyControl8 remote control). Standard...

  • Page 17: Operating Instructions

    Sunblind terminal position position 100% on (On) open dim+ (BRIGHT) down off (Off) closed dim - (DIM) Note: The Up and Down commands of the sunblind module correspond respectively with the DIM+ and DIM- commands of a dimmer module. SWM1P™...
  • Page 18 Press long: The sunblind (roll-down shutter) moves out (down) until the key is released. The movement stops immediately. As soon as the key is released the sunblind module sends a Marmitek X-10 EXTENDED command via the mains with its new position, possibly with an ON or OFF command if the sunblind reached respectively the 0% position or the 100% position.
  • Page 19 Switching on sunblind module Press the Lock key simultaneously with the Up key for more than 5 seconds. The sunblind module works as usual again. MIND: Check if the sunblind can move freely before you cancel the lock mode! SWM1P™...

  • Page 20: Remote Operation

    Program the Preset address of all sunblinds in for instance the living room to the same address. With the Preset key of any sunblind modules in this room or by means of sending the Preset address ON via a Marmitek interface all sunblinds can be set to the Preset mode simultaneously.

  • Page 21: Testing And Replacing The Fuse

    MIND: Both the motor and the SWM1P are protected by a thermal pro- tector against overheating. A sunblind or roll-down shutter can never be used for more than 4 minutes on end.
  • Page 22 SW M 1P SWM1P 3,3 mm Figure 10. Change the fuse with a fuse of the following types (when using different types of fuses warranty expires): Survey of allowed module fuses for Marmitek SWM1P module. Supplier fuse Description Littelfuse LT-5 ALg Bussman...

  • Page 23: Freqently Asked Questions

    FREQENTLY ASKED QUESTIONS What is the reason for modules to switch on/off spontaneously? It is possible that a Marmitek X-10 System is installed at one of your neighbours using the same House Code. To solve this problem try to change the House Code of your system, or have FD10 Phase Coupler/Filter installed at your incoming mains.

  • Page 24: Technical Data

    Correct disposal and recycling will help prevent potential negative consequences to the environment and human health. For more detailed information about the disposal of your old equipment, please contact your local authorities, waste disposal service, or the shop where you purchased the product. © MARMITEK...
  • Page 25 Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid. • Dit product is geen speelgoed. Buiten bereik van kinderen houden.

  • Page 26: Hoe Werkt Marmitek X-10

    (bv. alle verlichting aan, alles uit, etc.). BEREIK VAN SIGNALEN Bereik van Marmitek X-10 signalen over het lichtnet en dit bereik vergroten. Het Marmitek X-10 Systeem is gebaseerd op communicatie via het bestaande lichtnet. Het bereik van de signalen over het lichtnet is erg afhankelijk van de plaatselijke situatie.
  • Page 27 5. Het lichtnet in uw woning houdt niet op bij de voordeur. Alles wat buiten (dicht bij) uw woning op het lichtnet is aangesloten kan van invloed zijn op Marmitek X-10 signalen. Met name als uw woning bv. grenst aan een fabriekshal met zware machines is het nuttig om de binnenkomende fasen te voorzien van FD10 Fase Koppelfilters.

  • Page 28: Gebruiksaanwijzing

    ‘impedantie aanpassing’ van het lichtnet in uw woning. U maakt uw woning als het ware Marmitek X-10 geschikt door het plaatsen van deze units. Daarbij koppelen ze ook meteen de fasen (zie punt 1 hierboven).

  • Page 29: Legenda Van De Aansluitdraden

    Aangesloten op één 2 vlaks pulsdrukschakelaar kan de zonwering omhoog en omlaag worden bediend. (Zie onderstaand schema). LET OP! De SWM1P heeft een thermische beveiliging die de module en motor beschermt tegen oververhitting. In combinatie met een externe hittebron kan de thermische beveiliging op ongewenste momenten aanspreken waardoor de module tijdelijk niet te bedienen is.
  • Page 30 Figuur 1. • Neem de eventueel aanwezige pulsdrukschakelaar uit de inbouwdoos. • Maak de bedrading los van de pulsdrukschakelaar. • Trek een nuldraad (N) erbij indien deze ontbreekt. PROG. Figuur 2. SWM1P Paars Zwart Bruin (L) Bruin (L) Blauw (N)
  • Page 31 * Sluit de fase- (L) en de nuldraad (N) aan op de aansluitpunten van de Marmitek zonweringmodule. * Sluit de zwarte en de bruine draad van de motoraansluiting aan op respectievelijk de DN en UP klem van de zonweringmodule. * Sluit de blauwe draad van de motoraansluiting aan op de steeklas van de nul aansluitingen.

  • Page 32: Montage Op Een 2 Vlaks Pulsdrukschakelaar - Omhoog/Omlaag, Preset En Lock

    MONTAGE OP EEN 2 VLAKS PULSDRUKSCHAKELAAR - OMHOOG/ OMLAAG, PRESET EN LOCK LET OP: Per SWM1P mag maar 1 motor tegelijk aangesloten worden. Sluit nooit twee of meer motoren parallel aan! Aangesloten op een dubbele 2 vlaks pulsdrukschakelaar kan naast de omhoog en omlaag bediening van de zonwering ook met één toets naar de Preset...
  • Page 33 Zwart Figuur 5. Neem de eventueel aanwezige pulsdrukschakelaar uit de inbouwdoos. * Maak de bedrading los van de pulsdrukschakelaar. * Trek een nuldraad (N) erbij indien deze ontbreekt. PROG. Figuur 6. SWM1P Paars Grijs Zwart Roze Bruin (L) Blauw (N)
  • Page 34 * Sluit de fase- (L) en de nuldraad (N) aan op de aansluitpunten van de Marmitek zonweringmodule. * Sluit de zwarte en de bruine draad van de motoraansluiting aan op respectievelijk de DN en UP klem van de zonweringmodule. * Verbind de blauwe draad van de motoraansluiting met de nul aansluitingen d.m.v.
  • Page 35 * Indien de module nog niet of foutief geprogrammeerd is, kan deze nu geprogrammeerd worden. " Zie hoofdstuk programmeren. Figuur 8. * Plaats na het programmeren de pulsdrukschakelaar terug in de inbouwdoos en klik de drukknoppen met afdekraam terug op de schakelaar. Installatie gereed. SWM1P™...

  • Page 36: Programmeren

    * Druk het programmeerknopje minimaal drie seconden in, zie figuur 9, waarna de rode LED bij het loslaten gaat branden. * Gebruik de automatische programmeerfunctie van de PRU512. Zie hiervoor de gebruiksaanwijzing van de PRU512 PROG. SWM1P PROG. Figuur 9. Activeren en opheffen van de programmeermode. © MARMITEK...
  • Page 37 2 x een adres wordt verstuurd zal het Preset adres van de module het daaropvolgend adres aannemen. 3. Programmeer de motoreindstanden Sla deze stap over indien de SWM1P al eerder op de eindstanden geprogrammeerd is en de eindstanden van de motor ongewijzigd moeten blijven. Ga in dat geval door naar stap 4.
  • Page 38 (dit is het eerst opvolgende adres van het motor) dan dient de het set-up commando van het gewenste adres twee maal via het lichtnet verzonden te worden met bijv. een programmeerunit (PRU256 of PRU512), of een andere X-10- compatibele zender (bijvoorbeeld een Marmitek EasyControl8 afstandsbediening). Standaard...

  • Page 39: Bedieningsinstructies

    Positie positie Omhoog 100% Aan (On) Open dim+ (BRIGHT) Omlaag Uit (Off) Gesloten Dim - (DIM) Opmerking: De Omhoog en Omlaag commando’s van de zonweringmodule corresponderen respectievelijk met de DIM+ en DIM- commando’s van een dimmer module. SWM1P™...
  • Page 40 Zodra de toets wordt losgelaten verstuurt de zonweringmodule een Marmitek X-10 EXTENDED commando over het lichtnet met zijn nieuwe stand, eventueel met een AAN of UIT commando indien de zonwering respectievelijk in de 0% positie komt danwel in de 100% positie komt.
  • Page 41 LET OP: Controleer middels lokale bediening en bediening op afstand of de zonweringmodule geblokkeerd is alvorens met de werkzaam- heden te starten! LET OP: Neem geen enkel risico en schakel de spanning af, indien er zich meerdere personen in de woning bevinden! SWM1P™...
  • Page 42 Meerdere rolluiken met één Preset stand Programmeer het Preset adres van alle zonweringen in bijvoorbeeld de woonkamer op hetzelfde adres. Met de Preset toets van willekeurige zonwe- ringmodulen in deze ruimte of door middel van het versturen van het Preset © MARMITEK...
  • Page 43 LET OP: Zowel de motor als de SWM1P worden door een thermische beveiliging beschermd tegen oververhitting. Een zonwering- of rolluik- motor mag nooit langer dan 4 minuten achtereen draaien. Indien de motor onverhoopt toch langer dan 4 minuten draait zal de beveiliging van de motor of de SWM1P inschakelen en zal de motor stoppen.

  • Page 44: Testen En Vervangen Van De Zekering

    TESTEN EN VERVANGEN VAN DE ZEKERING Testen van de werking van de zekering (type TR5 -4AT) Koppel de belasting (motor) los van de SWM1P. Meet vervolgens de spanning op de uitgangsklemmen met een spanningsmeter. Indien er op zowel de UP als de DN klem geen spanning staat, dan is de zekering defect.

  • Page 45: Veel Gestelde Vragen

    TM13 units gelijktijdig gaan zenden op het lichtnet. Om uw Marmitek X-10 niet onnodig traag te maken en om het horten en stoten bij dimmen te voorkomen moet u er voor zorgen dat de TM13 units zo ver mogelijk van elkaar in de woning worden geplaatst.
  • Page 46 Copyright and all other proprietary rights in the content (including but not limited to model numbers, software, audio, video, text and photographs) rests with Marmitek B.V. Any use of the Content, but without limitation, distribution, reproduction, modification, display or transmission without the prior written consent of Marmitek is strictly prohibited.

  • Page 47: Declaration Of Conformity

    Directive 2002/95/EC of the European Parliament and of the Council of 27 January 2003 on the restriction of the use of certain hazardous substances in electrical and electronic equipment Bij deze verklaart Marmitek BV, dat deze SWM1P voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijnen:...
