Comtrend Corporation WR-5882 User Manual

Wireless-n broadband router
Hide thumbs Also See for WR-5882:
Table of Contents

Advertisement

Quick Links

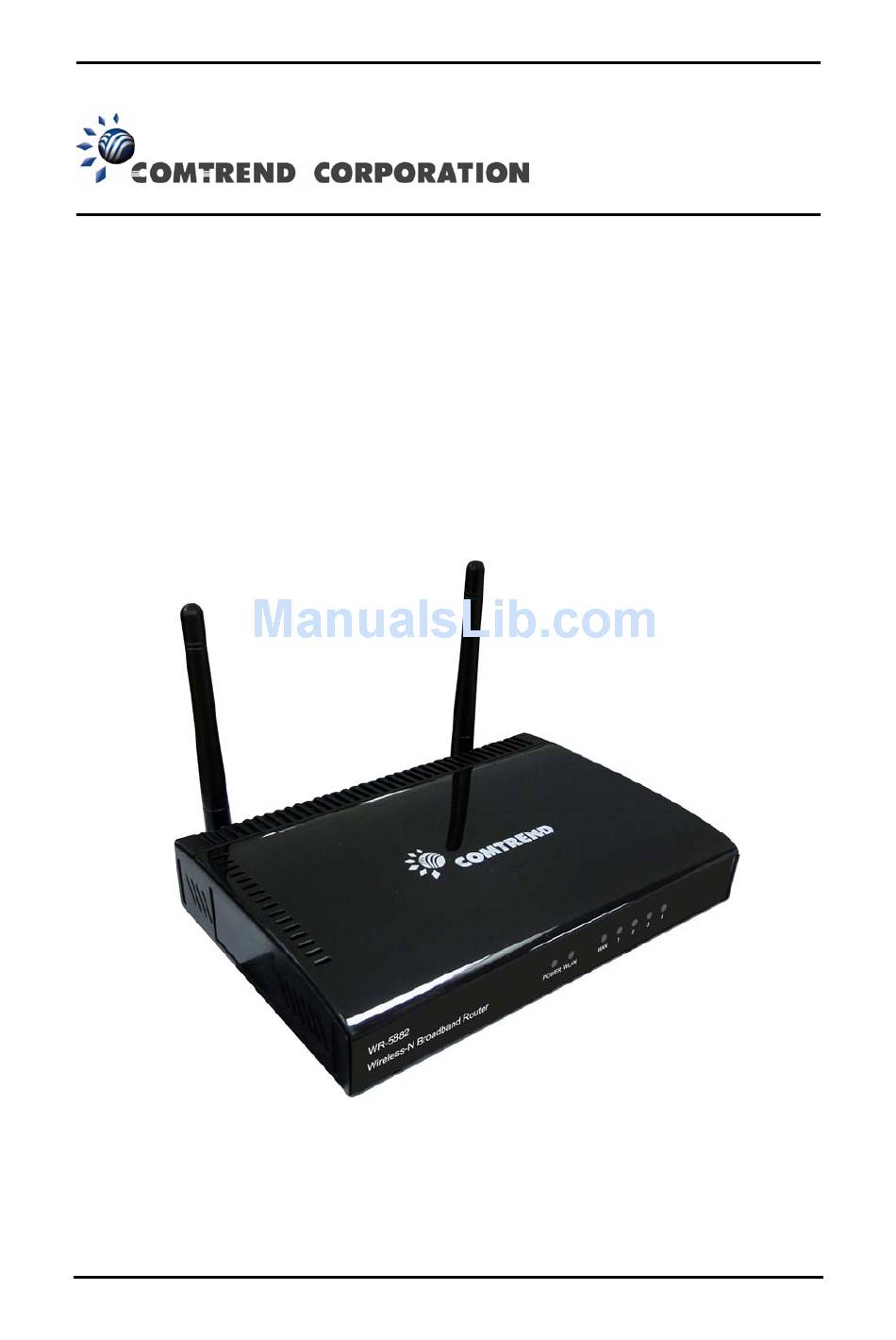

Wireless‐N Broadband Router



User's Manual
Version A1.0, January 30, 2013
1




Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WR-5882 and is the answer not in the manual?

Questions and answers

Related Manuals for Comtrend Corporation WR-5882

Summary of Contents for Comtrend Corporation WR-5882

  • Page 1     Wireless‐N Broadband Router  User’s Manual          Version A1.0, January 30, 2013 1 ...
  • Page 2 Preface  This manual provides information related to the installation and operation of this  device.    The individual reading this manual is presumed to have a basic  understanding of telecommunications terminology and concepts.        If you find the product to be inoperable or malfunctioning, please contact technical  support for immediate service by email at homesupport@comtrend.com    For product updates, manual revisions, or software upgrades, please visit our  website at http://www.comtrend.com  2 ...
  • Page 3 Important Safety Instructions  With reference to unpacking, installation, use, and maintenance of your electronic  device, the following basic guidelines are recommended:    　  Do not use or install this product near water, to avoid fire or shock hazard.    For  example, near a bathtub, kitchen sink or laundry tub, or near a swimming pool.    Also, do not expose the equipment to rain or damp areas (e.g. a wet basement).  　  Do not connect the power supply cord on elevated surfaces.    Allow it to lie  freely.    There should be no obstructions in its path and no heavy items should  be placed on the cord.    In addition, do not walk on, step on, or mistreat the  cord.  　  Use only the power cord and adapter that are shipped with this device.  　  To safeguard the equipment against overheating, make sure that all openings in  the unit that offer exposure to air are not blocked.          WARNING  　  Disconnect the power line from the device before servicing.    　  Power supply specifications are clearly stated in 4‐1 Hardware  Specification  3 ...
  • Page 4 Copyright Copyright© 2013 Comtrend Corporation. All rights reserved. The information contained herein is proprietary to Comtrend Corporation. No part of this document may be translated, transcribed, reproduced, in any form, or by any means without the prior written consent of Comtrend Corporation.

  • Page 5: Table Of Contents

    Table of Contents  Chapter I: Product Information ....................9  1‐1 Introduction........................9  1‐2 System Requirements ....................11  1‐3 Package Contents ......................12  1‐4 Get familiar with your new Wireless‐n Broadband Router........... 13  Chapter II: System and Network Setup ................... 15  2‐1 Installation........................15  2‐2 Connecting to the wireless broadband router by web browser ........17  2‐2‐1 Windows 2000 IP address setup: ................18  2‐2‐2 Windows XP IP address setup:................20  2‐2‐3 Windows Vista/Windows 7 IP address setup: ............22  2‐2‐4 Router IP address lookup ..................24  2‐3 Using ‘Quick Setup’ ....................... 28  2‐3‐1 Setup procedure for ‘DHCP Connection’ (Dynamic IP Address): ......30  2‐3‐2 Setup procedure for ‘Username/Password Connection (PPPoE)’: ......32  2‐3‐3 Setup procedure for ‘Static IP Address Connection’:..........
  • Page 6 2‐5 Setup Internet Connection (WAN Setup) ..............49  2‐5‐1 Setup procedure for ‘DHCP’:.................. 51  2‐5‐2 Setup procedure for ‘PPPoE’:................. 53  2‐5‐3 Setup procedure for ‘Static IP’: ................55  2‐5‐4 Setup procedure for ‘PPTP’:................... 57  2‐5‐5 Setup procedure for ‘L2TP’: ................... 60  2‐5‐6 Setup procedure for ‘DNS’: ..................62  2‐5‐7 Setup procedure for ‘DDNS’:.................. 64  2‐5‐8 Setup procedure for ‘WISP’: .................. 66  2‐5‐9 Setup procedure for ‘IPv6’: ..................69  2‐6 Wired LAN Configurations..................... 71  2‐6‐1 LAN IP section: ....................... 73  2‐6‐2 DHCP Server: ......................74  2‐6‐3 Static DHCP Leases Table: ..................76  2‐7 Wireless LAN Configurations..................79  2‐7‐1 Basic Wireless Settings................... 81  2.7.1.1 Setup procedure for ‘Access Point’: ..............
  • Page 7 2‐7‐3 Wireless Security....................97  2.7.3.1 WEP ‐ Wired Equivalent Privacy ................98  2.7.3.2 Wi‐Fi Protected Access (WPA):................101  2.7.3.3 WPA RADIUS:..................... 103  2‐7‐4 Wireless Access Control ..................105  2‐7‐5 Wi‐Fi Protected Setup (WPS) ................108  2‐7‐6 Security Tips for a Wireless Network ..............112  Chapter III    Advanced Functions..................113  3‐1 Quality of Service (QoS) ....................113  3‐1‐1 Basic QoS Settings ....................114  3‐1‐2 Add a new QoS rule....................117  3‐2 Network Address Translation (NAT)................120  3‐2‐1 Basic NAT Settings (Enable or disable NAT function)........... 121  3‐2‐2 Port Forwarding ....................122  3‐2‐3 Virtual Server ....................... 125  3‐2‐4 Port Mapping for Special Applications..............
  • Page 8 3.3.3.1 DoS ‐ Advanced Settings..................146  3‐3‐4 Demilitarized Zone (DMZ) ..................148  3‐4 System Status ......................151  3‐4‐1 System information and firmware version ............151  3‐4‐2 Internet Connection Status .................. 152  3‐4‐3 Device Status......................153  3‐4‐4 System Log ......................154  3‐4‐5 Security Log ......................155  3‐4‐6 Active DHCP client list ..................156  3‐4‐7 Statistics ....................... 157  3‐5 Configuration Backup and Restore................158  3‐6 Firmware Upgrade....................... 159  3‐7 System Reset ....................... 161  Chapter IV: Appendix......................162  4‐1 Hardware Specification ....................162  4‐2 Troubleshooting ......................

  • Page 9: Chapter I: Product Information

    Chapter I: Product Information    1­1 Introduction      This Comtrend WR‐5882 is an excellent choice for Small office / Home  office users, allowing computers and network devices to easily share a  single xDSL / cable modem Internet connection. Easy installation  procedures allow any computer user to setup a network environment in  a very short time. And when the number of computers and  network‐enabled devices increase, you can expand the number of  network ports by simply attaching a Comtrend switch to extend the  scope of your network.        In addition, all computers and IEEE 802.11b/g/n wireless‐enabled  network devices (including PDA, cellular phone, game console, etc…) can  connect to this wireless router without additional cabling.      Other features of this router include:   Allows multiple users to share a single Internet line     Supports up to 253 users   Access private LAN servers from the Internet   Works with IEEE 802.11b/g/n wireless LAN devices   Supports DHCP (Server/Client) for easy IP‐address setup     Advanced network and security features like: Special Applications,  QoS, DMZ, Virtual Servers, Access Control and Firewall  9 ...
  • Page 10  Easily monitor the router’s status with built‐in functions such as  DHCP Client Log, System Log, Security Log and Device/Connection  Status   Easy to use Web‐based GUI for network configuration and  management purposes   Remote management function allows configuration and upgrades  from a remote computer (over the Internet)      10 ...

  • Page 11: System Requirements

      1­2 System Requirements     An Internet connection provided by xDSL or cable modem with  an RJ‐45 Ethernet port.   Computer or network devices with wired or wireless network  interface card.   Web browser (Microsoft Internet Explorer 4.0 or above, Netscape  Navigator 4.7 or above, Opera web browser, or Safari web  browser).   An available AC power socket (100 – 240V, 50/60Hz).  11 ...

  • Page 12: Package Contents

    1­3 Package Contents    Before starting to use this router, check if there’s anything missing in the  package, and contact your place of purchase to claim for missing items:  * 1 ‐ Driver/Utility/QIG/User Manual CD‐ROM (1)    * 1 ‐ Broadband Router (2)  * 1 ‐ Ethernet Cable (3)  * 1 ‐ Printed QIG (4)                12 ...

  • Page 13: Get Familiar With Your New Wireless-N Broadband Router

    1­4 Get familiar with your new Wireless­n Broadband  Router      Front Panel        LED    Status  Description  POWER  On  Router is switched on and correctly powered. On  Wireless WPS function is enabled.  Off  Wireless network is switched off.  WLAN  Flashing  Wireless LAN activity (transferring or  receiving data).  On  WAN port is connected.  WAN  Off  WAN port is not connected.  LNK/ACT  Flashing  WAN activity (transferring or receiving data).  On  LAN port is connected.  LAN 1‐4  Off  LAN port is not connected.  LNK/ACT  Flashing  LAN activity (transferring or receiving data).    13 ...
  • Page 14 Back Panel    Antenna B Antenna A        Item Name  Description  Antenna A/B  2dBi dipole antennas. Reset / WPS  Reset the router to factory default settings (clear all  settings) or start the WPS function. Press this button  and hold for 10 seconds to restore all settings to factory  defaults, and press this button for less than 5 seconds  to start the WPS function.  1 ‐ 4  Local Area Network (LAN) ports 1 to 4.  WAN  Wide Area Network (WAN / Internet) port.  Power  Power connector, connects to A/C power adapter.  14 ...

  • Page 15: Chapter Ii: System And Network Setup

    Chapter II: System and Network Setup  2­1 Installation    Follow the instructions below to build the network connection between  your new Wireless router and your computers, network devices:    1. Connect your xDSL / cable modem to the WAN port of the router by  Ethernet cable.        2. Connect your computers and network devices (network‐enabled  consumer devices other than computers, like game consoles, or a  switch / hub) to an available LAN port of the router.      15 ...
  • Page 16 3. Insert the A/C power adapter into the wall socket, and then connect  it to the ‘Power’ socket of the router.        4. Check all LEDs on the front panel. The ‘Power’ LED should be steadily  on, WAN and LAN LEDs should be on if the computer / network  devices connected to the respective port of the router is powered on  and correctly connected. If the Power LED is not on, or any LED you  expected to be on is not on, recheck the cabling, or jump to ‘4‐2  Troubleshooting’ for possible reasons and solutions.  16 ...

  • Page 17: Connecting To The Wireless Broadband Router By Web Browser

    2­2 Connecting to the wireless broadband router by web  browser    Before you can connect to the router and start configuration procedures,  your computer must be able to get an IP address automatically (using a  dynamic IP address). If it’s set to use a static IP address, or you’re unsure,  follow the instructions below to configure your computer to use  dynamic IP address:    If the operating system of your computer is….    Windows 2000                          ‐ go to section 2‐2‐1  Windows XP                 ‐ go to section 2‐2‐2                          Windows Vista or Windows 7 ...

  • Page 18: Windows 2000 Ip Address Setup

    2­2­1 Windows 2000 IP address setup:    1. Click the ‘Start’ button (it should be located at the lower‐left corner of  your computer screen), then click control panel. Double‐click the  Network and Dial‐up Connections icon; click Local Area Connection, and  the Local Area Connection Properties window will appear. Select  ‘Internet Protocol (TCP/IP)’ and then click the ‘Properties’ button.          2. Select ‘Obtain an IP address automatically’ and ‘Obtain DNS server  address automatically’, then click the ‘OK’ button.    18 ...
  • Page 19         19 ...

  • Page 20: Windows Xp Ip Address Setup

    2­2­2 Windows XP IP address setup:    1. Click the ‘Start’ button (it should be located at the lower‐left corner of  your computer screen), then click control panel. Double‐click the  Network and Internet Connections icon, click Network Connections,  then double‐click Local Area Connection, the Local Area Connection  Status window will appear, and then click the ‘Properties’ button.        2. Select ‘Obtain an IP address automatically’ and ‘Obtain DNS server  address automatically’, then click the ‘OK’ button.  20 ...
  • Page 21       21 ...

  • Page 22: Windows Vista/Windows 7 Ip Address Setup

    2­2­3 Windows Vista/Windows 7 IP address setup:    1. Click the ‘Start’ button (it should be located at the lower‐left corner of  your computer screen), then click control panel. Click View Network  Status and Tasks, and then click Manage Network Connections.  Right‐click Local Area Network, then select ‘Properties’. The Local Area  Connection Properties window will appear, select ‘Internet Protocol  Version 4 (TCP / IPv4), and then click the ‘Properties’ button.            22 ...
  • Page 23 2. Select ‘Obtain an IP address automatically’ and ‘Obtain DNS server  address automatically’, then click the ‘OK’ button.      23 ...

  • Page 24: Router Ip Address Lookup

    2­2­4 Router IP address lookup      After the IP address setup is complete, click ‘start’ ‐> ‘run’ at the  bottom‐lower corner of your desktop:        Input ‘cmd’, then click the ‘OK’ button.        24 ...
  • Page 25 Input ‘ipconfig’, then press the ‘Enter’ key. Check the IP address followed  by ‘Default Gateway’ (In this example, the IP address of router is  192.168.0.1)      NOTE: If the IP address of the “Default Gateway” is not displayed, or the   address is followed by an ‘IP Address’ that begins with ‘169’, please   recheck the network connection between your computer and router, and / or go to the beginning of this chapter to recheck every step of the network  ...
  • Page 26     Input the user name and password in their respective fields, the default  user name is ‘admin’, and the default password is ‘admin’, then press  the ‘OK’ button, and you can see the web management interface of this  router:        NOTE: If you can’t see the web management interface, and you’re being   prompted to input the user name and password again, it means you didn’t   input the username and password correctly. Please retype the user name and password again.
  • Page 27     TIP: This page shows the five major setting categories: QuickSetup, General   Setup, Status, Wireless and Tools. You can find the shortcut which leads to these setting categories at the upper-right corner of every page, and you can jump to another category directly by clicking the link, you don’t have to go back to the first page.

  • Page 28: Using 'Quick Setup

    2­3 Using ‘Quick Setup’    This router provides a ‘Quick Setup’ procedure, which will help you to  complete all the required settings you need to access the Internet in a very  short time. Follow these instructions to complete the ‘Quick Setup’:  The following will be displayed after logging in:  1. Set Time Zone      Here are descriptions of every setup item:    Set Time        Press    button, a drop‐down list  Zone (1):      w ill be shown, and you can choose the time zone of  the location in which you live.  Time Server      Input the IP address / host name of the time    Address (2):  server to use if you don’t want to use the default  one.  Daylight        If the country you live in uses daylight savings,  Savings (3):    Check the ‘Enable Function’ box, and choose the  duration of daylight savings. ...
  • Page 29 2. WAN Type    Choose the WAN (Internet connection) type you’re using on this page.  There are six options for the type of Internet connection:    DHCP                    ‐ go to section 2‐3‐1  PPPoE                      ‐ go to section 2‐3‐2  Static IP                  ‐ go to section 2‐3‐3  PPTP             ...

  • Page 30: Setup Procedure For 'Dhcp Connection' (Dynamic Ip Address)

    2­3­1 Setup procedure for ‘DHCP Connection’ (Dynamic IP  Address):        Here are descriptions of every setup item:  Host Name (1):     Input the host name of your computer, this is                             optional, and only required if your service provider              asks you to do so.    MAC address (2):    Input the MAC address of your computer, if your  service provider only permits computers with a  certain MAC address to access the Internet. If  you’re using the computer which was used to  connect to the Internet via cable modem, you can  simply press the ‘Clone Mac address’ button to fill  the MAC address field with the MAC address of  your computer. ...
  • Page 31     Click the ‘Apply’ button to prepare to restart the router, and you’ll see  this message:        After the countdown then click the ‘OK!’ button. You’ll be brought back  to the router management interface again, and the router is ready with  new settings.  31 ...

  • Page 32: Setup Procedure For 'Username/Password Connection (Pppoe)

    2­3­2 Setup procedure for ‘Username/Password Connection  (PPPoE)’:    Here are descriptions of every setup item:  User Name (1):    Input the user name assigned by your Internet  service provider.  Password (2):    Input the password assigned by your Internet  service provider.  Service Name (3):    Give a name to this Internet service. This is  optional.  MTU (4):    Input the MTU value of your network connection. If  you don’t know, you can use the default value.  Connection       Select the Internet connection type  Type (5):    you wish to use (detailed explanation listed below).  Idle Time Out (6):    Input the idle time out, (detailed explanation listed  below).  When you complete all settings, click the ‘OK’ (7) button; if you want to  go back to the previous menu, click the ‘Back’ button.  Upon clicking the ‘OK’ (7) button, you’ll see the following displayed on  your web browser:  32 ...
  • Page 33     Click the ‘Apply’ button to prepare to restart the router, and you’ll see  this message:      After the countdown then click the ‘OK!’ button. You’ll be brought back  to the router management interface again, and the router is ready with  new settings.    MTU - Please use the default value if you don’t know what it is, or ask your   service provider for a proper value.     Connection Type - There are 3 options: ‘Continuous’...

  • Page 34: Setup Procedure For 'Static Ip Address Connection

    2­3­3 Setup procedure for ‘Static IP Address Connection’:      Here are descriptions of every setup item:    IP Address (1):  Input the IP address assigned by your service  provider.    Subnet Mask (2):    Input the subnet mask assigned by your service  provider.      DNS address (3):    Input the IP address of the DNS server provided by  your service provider.    Service Provider    Input the IP address of the DNS server  Gateway Address (4): provided by your service provider.      You must use the addresses provided by your Internet service provider,   incorrect setting values will cause connection problems. 34 ...
  • Page 35 When you complete all settings, press the ‘OK’ (5) button; if you want to  go back to the previous menu, click the ‘Back’ button.    NOTE: You can choose this Internet connection method if your service provider assigns a fixed IP address (also known as a static address) to you,   and doesn’t use DHCP or PPPoE protocol. Please contact your service  ...

  • Page 36: Setup Procedure For 'Username/Password Connection (Pptp)

    2­3­4 Setup procedure for ‘Username/Password Connection  (PPTP)’:    PPTP xDSL requires two kinds of settings: WAN interface setting (setup  IP address) and PPTP setting (PPTP user name and password). Here we  start from the WAN interface setting:    Select how you obtain and IP address from your service provider. You  can choose ‘Obtain an IP address automatically’ (equal to DHCP, refer to  ‘Cable Modem’ section above), or ‘Use the following IP address’ (i.e.  static IP address).    WAN interface settings must be correctly set, or the Internet connection  will fail even though the PPTP settings are correct. Contact your Internet  service provider if you don’t know how to fill in these fields.  Now go to the PPTP settings section:    36 ...
  • Page 37 Here are descriptions of every setup item:  User Name (1):    Input the user ID (user name) assigned by your  Internet service provider.    Password (2):    Input the password assigned by your Internet  service provider.    PPTP    Input the IP address of PPTP gateway  Gateway (3):    assigned by your Internet service provider.    Connection       Input the connection ID. This is  ID (4):          optional and you can leave it blank.    MTU (5):    Input the MTU value of your network connection. If  you don’t know, you can use the default value.    BEZEQ‐ISRAEL (6):      Setting item ‘BEZEQ‐ISRAEL’ is only required to  Check if you’re using the service provided by the  BEZEQ network in Israel.     ...
  • Page 38 Out (8):    connection you wish to use, and refer to the  previous section for detailed descriptions.    When you complete all settings, click the ‘OK (9) button; if you want to  go back to previous menu, click the ‘Back’ button.    Upon clicking the ‘OK’ (7) button, you’ll see the following displayed on  your web browser:        Click the ‘Apply’ button to prepare to restart the router, and you’ll see  this message:        After the countdown then click the ‘OK!’ button. You’ll be brought back  to the router management interface again, and the router is ready with  new settings.  38 ...

  • Page 39: Setup Procedure For 'Username/Password Connection (L2Tp)

    2­3­5 Setup procedure for ‘Username/Password Connection  (L2TP)’:    L2TP is another popular connection method for xDSL and other Internet  connection types, and all required setting items are the same as a PPTP  connection.    Like PPTP, there are two kinds of required settings, we’ll start from  ‘WAN Interface Settings’:        Select how you obtain IP address from your service provider. You can  choose ‘Obtain an IP address automatically’ (equal to DHCP, refer to the  ‘Cable Modem’ section above), or ‘Use the following IP address’ (equal  to static IP address, refer to the ‘PPPoE xDSL’ section above).    WAN interface settings must be correctly set, or the Internet connection  will fail even thought the PPTP settings are correct. Contact your  Internet service provider if you don’t know how to fill in these fields.  Now go to L2TP settings section:    39 ...
  • Page 40     Here are descriptions of every setup item:    User Name (1):           Input the user ID (user name) assigned by                                              your Internet service provider.    Password (2):    Input the password assigned by your Internet  service provider.    L2TP Gateway (3):    Input the IP address of L2TP gateway assigned by  your Internet service provider. ...
  • Page 41 Idle Time        Input the idle time out of Internet  Out (6):    connection you wish to use, and refer to last section  for detailed descriptions.    When you complete all settings, click the ‘OK (7) button; if you want to  go back to previous menu, click the ‘Back’ button.    When all settings are completed, you’ll see the following message  displayed on your web browser:        Click the ‘Apply’ button to prepare to restart the router, and you’ll see  this message:        After the countdown, click the ‘OK!’ button. You’ll be brought back to  the router management interface again, and the router is ready with  new settings.  41 ...

  • Page 42: Basic Setup

    2­4 Basic Setup  In this chapter, you’ll learn how to change the time zone, password, and  remote management settings. Start your web browser and log into the  router web management interface, and then click the ‘General Setup’  link at the upper‐right side of the web management interface.        2­4­1 Time zone and time auto­synchronization    Follow the instructions below to set time zone and time  auto‐synchronization parameters:    Click the ‘General Setup’ menu at the upper‐right side of the web  management interface, and then select System on the left menu bar  followed by Time Zone.      42 ...
  • Page 43 Select the time zone from the ‘Set time zone’ drop‐down list, and input  the IP address or host name of the time server. If you want to enable the  daylight savings setting, check the ‘Enable Function’ box, and set the  duration of daylight setting. When you finish, click the ‘Apply’ button.  You’ll see the following message displayed on the web browser:      Press the ‘Continue’ button to save the settings and go back to the web  management interface; press the ‘Apply’ button to save the settings  made and restart the router so the settings will take effect after it  reboots.      NOTE: You can refer to the instructions given in the last chapter: ‘Using Quick Setup’, for detailed descriptions on time zone settings.         43 ...

  • Page 44: Change Management Password

    2­4­2 Change management password    The default password of this router is admin, and it’s displayed on the  login prompt when accessed from the web browser.    To change the password, follow the instructions below:  Click the ‘System’ menu on the left of the web management interface,  then click ‘Password Settings’, and the following will be displayed on  your web browser:      Here are descriptions of every setup item:  Current        Input current password.  Password (1):      New Password (2):    Input new password.    Confirmed        Input new password again.  Password (3):      When you finish, click the ‘Apply’ button. If you want to keep the original  password unchanged, click the ‘Cancel’ button.    44 ...
  • Page 45 If the password you typed in ‘New Password’ (2) and ‘Confirmed  Password’ (3) field are not the same, you’ll see the following message:        Retype the new password again when you see the above message.    If you see the following message:        It means the content in ‘Current Password’ field is wrong, click the ‘OK’  button to go back to previous menu, and try to input current password  again.      If the current and new passwords are correctly inputted, after you click  the ‘Apply’ button, you’ll be prompted to input your new password:    45 ...
  • Page 46   Use the new password to enter web the management interface again.      46 ...

  • Page 47: Remote Management

    2­4­3 Remote Management    This router does not allow remote management access from the Internet  by default. However, you can still manage this router from a specific IP  address by enabling the ‘Remote Management’ Function.    To do so, follow the instructions below:    Click the ‘System’ menu on the left of the web management interface,  then click ‘Remote Management’, and the following will be displayed on  your web browser:    Here are descriptions of every setup item:    Host Address (1):    Input the IP address of the remote host you wish to  initiate management access with.    Port (2):    You can define the port number this router should  expect an incoming request from. If you’re  providing a web service (default port number is 80),  you should try to use another port number. You can  use the default port setting ‘8080’, or something  like ‘32245’ or ‘1429’. (Any integer between 1 and  65534)  47 ...
  • Page 48 Enabled (3):  Select the field to enable the configuration.    When you complete all settings, click the ‘Apply’ button, and you’ll see  the following displayed on the web browser:      Click the ‘Continue’ button to save the settings made and go back to the  web management interface; press ‘Apply’ to save the settings made and  restart the router so the settings will take effect after it reboots.      NOTE: When you want to manage this router from another computer on the Internet, you have to input the IP address and port number of this router.    ...

  • Page 49: Setup Internet Connection (Wan Setup)

    2­5 Setup Internet Connection (WAN Setup)  The Internet connection setup can be completed by using the ‘Quick  Setup’ procedure as described in section 2‐3. However, you can setup  WAN connections by using the WAN configuration menu. You can also  set advanced functions like DDNS (Dynamic DNS) here.    For WAN setup, follow these instructions:    Click the ‘WAN’ menu on the left of the web management interface.    Select an Internet connection method depending on the type of  connection you’re using. You can either click the connection method on  the left (1) or right (2). If you select the connection method on the right,  click the ‘More Configuration’ button after a method is selected.        49 ...
  • Page 50   DHCP                ‐ go to section 2‐5‐1  PPPoE            ‐ go to section 2‐5‐2  Static IP               ‐ go to section 2‐5‐3  PPTP        ‐ go to section 2‐5‐4  L2TP        ‐ go to section 2‐5‐5  DNS               ...

  • Page 51: Setup Procedure For 'Dhcp

    2­5­1 Setup procedure for ‘DHCP’:        Here are descriptions of every setup item:70      Host Name (1):    Input the host name of your computer, this is  optional, and only required if your service provider  asks you to do so.      MAC Address (2):    Input the MAC address of your computer, if your  service provider only permits computers with  certain MAC address to access the Internet. If  you’re using a computer which is used to connect to  the Internet via cable modem, you can simply press  the ‘Clone Mac address’ button to fill the MAC  address field with the MAC address of your  computer.    After you complete all settings, click the ‘OK’ (3) button.    51 ...
  • Page 52 After you click the ‘OK’ button, the following will be displayed on your  web browser:      Press ‘Continue’ to save the settings made and go back to the web  management interface; press ‘Apply’ to save the settings made and  restart the router so the settings will take effect after it reboots.      52 ...

  • Page 53: Setup Procedure For 'Pppoe

    2­5­2 Setup procedure for ‘PPPoE’:        Here are descriptions of every setup item:    User Name (1):    Input the user name assigned by your Internet  service provider.    Password (2):    Input the password assigned by your Internet  service provider.  Service Name (3):    Give a name to this Internet service. This is  optional.    MTU (4):      I nput the MTU value of your network connection. If  you don’t know, you can use the default value.    Connection       Select the type of Internet connection you wish  Type (5):    to use.  53 ...
  • Page 54 Continuous – The connection will be always kept on. If  the connection is interrupted, the router will re‐connect  automatically.    Connect On‐Demand – Only connect when you want to  surf the Internet. “Idle Time Out” is set to stop the  connection when the network traffic is not sending or  receiving after an idle time.    Manual – After you have selected this option, you will  see the “Connect” button and “Disconnect” button, click  the “Connect” button and the router will connect to the  ISP. If you want to stop the connection, click the  “Disconnect” button.    Idle Time Out (6):    If you have selected the connection type to  “Connect‐On‐Demand”, input the idle time out.    After you complete all settings, click the ‘OK’ (7) button and the  following will be displayed on your web browser:    Click the ‘Continue’ (1) button to go back to the previous setup menu; to  continue on router setup, or click the ‘Apply’ button to reboot the router  so the settings will take effect (wait for about 60 seconds while the  router is rebooting).  54 ...

  • Page 55: Setup Procedure For 'Static Ip

    2­5­3 Setup procedure for ‘Static IP’:      Here are descriptions of every setup item:  IP address(1):    Input the IP address assigned by your service      provider.  Subnet Mask (2):    Input subnet mask assigned by your service  provider.    DNS Address (3):    Input DNS address assigned by your service  provider.    Service Provider      Input the IP address of the DNS  Gateway Address (4):    server provided by your service provider.  After you complete all settings, click the ‘OK’ (5) button and the  following will be displayed on your web browser:      55 ...
  • Page 56   Click the ‘Continue’ (1) button to go back to the previous setup menu; to  continue on router setup, or click the ‘Apply’ button to reboot the router  so the settings will take effect (wait for about 60 seconds while the  router is rebooting).  56 ...

  • Page 57: Setup Procedure For 'Pptp

        2­5­4 Setup procedure for ‘PPTP’:    PPTP requires two kinds of settings: the WAN interface setting (setup IP  address) and the PPTP setting (PPTP user name and password). Here we  start from the WAN interface setting:        Select how you obtain an IP address from your service provider. You can  choose ‘Obtain an IP address automatically’ (equal to DHCP, refer to  ‘Cable Modem’ section above), or ‘Use the following IP address’ (i.e.  static IP address)    The WAN interface settings must be correctly set, or the Internet  connection will fail even though the PPTP settings are correct. Contact  your Internet service provider if you don’t know what you should put in  these fields.    Now go to the PPTP settings section:    57 ...
  • Page 58     Here are descriptions of every setup item:    User Name (1):    Input the user ID (user name) assigned by your  Internet service provider.    Password (2):    Input the password assigned by your Internet  service provider.    PPTP Gateway (3):    Input the IP address of PPTP gateway assigned by  your Internet service provider.    Connection ID (4):    Input the connection ID, this is optional and you can  leave it blank.    MTU (5):    Input the MTU value of your network connection. If  you don’t know, you can use the default value.  58 ...
  • Page 59   BEZEQ‐ISRAEL (6):  If you are connecting to the BEZEQ network in Israel,  enable this function.    Connection       Select the type of Internet connection you  type (7):    wish to use, refer to section 2‐5‐3 for detailed  descriptions.    Idle Time Out (8):    Input the idle time out of Internet connection you  wish to use, and refer to section 2‐5‐3 for detailed  descriptions.    When you complete all settings, click the ‘Apply’ (9) button and the  following will be displayed on your web browser:      Click the ‘Continue’ (1) button to go back to the previous setup menu; to  continue on router setup, or click the ‘Apply’ button to reboot the router  so the settings will take effect (wait for about 60 seconds while the  router is rebooting).        59 ...

  • Page 60: Setup Procedure For 'L2Tp

      2­5­5 Setup procedure for ‘L2TP’:      Here are descriptions of every setup item:  User ID (1):    Input the user ID (user name) assigned by your Internet  service provider.    Password (2):    Input the password assigned by your Internet service  provider.    L2TP      Input the IP address of L2TP gateway    Gateway (3):    assigned by your Internet service provider.    MTU (4):    Input the MTU value of your network connection. If you  don’t know, you can use the default value.    Connection    Select the type of Internet connection  type (5):    you wish to use, refer to section 2‐5‐3 for detailed  descriptions.  60 ...
  • Page 61   Idle Time      Input the idle time out of Internet connection  Out (6):    you wish to use, and refer to section 2‐5‐3 for detailed  descriptions.    When you complete all settings, click the ‘Apply’ (7) button and the  following will be displayed on your web browser:        Click the ‘Continue’ (1) button to go back to the previous setup menu; to  continue on router setup, or click the ‘Apply’ button to reboot the router  so the settings will take effect (wait for about 60 seconds while the  router is rebooting).          61 ...

  • Page 62: Setup Procedure For 'Dns

    2­5­6 Setup procedure for ‘DNS’:    If you select ‘Dynamic IP’ or ‘PPPoE’ as the Internet connection method,  at least one DNS server’s IP address should be assigned automatically.  However, if you have a preferred DNS server, or your service provider  didn’t assign the IP address of the DNS server for any reason, you can  input the IP address of the DNS server here.    Here are descriptions of every setup item:  DNS Address (1):    Input the IP address of the DNS server provided by  your service provider.    Secondary        Input the IP address of another DNS  DNS Address (2):    server provided by your service provider. This is  optional.      NOTE: Only the IP address can be inputted here; DO NOT use the hostname of the DNS server! (i.e. only numeric characters and dots are accepted)  ...
  • Page 63 After you complete all settings, click the ‘Apply’ (3) button and the  following will be displayed on your web browser:        Click the ‘Continue’ (1) button to go back to the previous setup menu; to  continue on router setup, or click the ‘Apply’ button to reboot the router  so the settings will take effect (wait for about 60 seconds while the  router is rebooting).      63 ...

  • Page 64: Setup Procedure For 'Ddns

    2­5­7 Setup procedure for ‘DDNS’:    DDNS (Dynamic DNS) is an IP‐to‐Hostname mapping service for Internet  users who don’t have a static (fixed) IP address. Problems will occur  when user(s) want to provide services to other users on the Internet, as  their IP address will vary every time when connected to the Internet.    This router supports the DDNS service of several service providers, for  example:    DynDNS (http://www.dyndns.org)  TZO (http://www.tzo.com)    Go to one of the DDNS service provider’s WebPages listed above, and  get a free DDNS account by following the instructions given on their  webpage.      Here are descriptions of every setup item:    64 ...
  • Page 65   Dynamic DNS (1):    If you want to enable the DDNS function, select  ‘Enabled’; otherwise select ‘Disabled’.    Provider (2):      Select your DDNS service provider.    Domain Name (3):    Input the domain name you’ve obtained from the  DDNS service provider.    Account /        Input account or email of DDNS registration.  E‐Mail (4):      Password / Key (5):   Input the DDNS service password or key.    After you complete all settings, click the ‘Apply’ (6) button and the  following will be displayed on your web browser:      Click the ‘Continue’ (1) button to go back to the previous setup menu; to  continue on router setup, or click the ‘Apply’ button to reboot the router  so the settings will take effect (wait for about 60 seconds while the  router is rebooting).  65 ...

  • Page 66: Setup Procedure For 'Wisp

    2­5­8 Setup procedure for ‘WISP’:    If the network service provided by your service provider is through a  wireless network, select this mode. After you have connected the router  to the access point of the service provider wirelessly, set up the WAN  connection type in the WAN page.    Here are descriptions of every setup item:  Disable/Enable/    There are three selections for    staEnable (1):            wireless ISP functions.    Disable: disables this function.    Enable: enables this function and the router can  connect to the access points installed by your  wireless service provider. Any clients associated  with the router can access the Internet service  through the wireless network.    66 ...
  • Page 67 Note: In this mode, if you are informed by your  wireless ISP that the wireless settings of the  access point have changed, configure the router in  this page to match the settings.    staEnable: enable this function and the router can  only allow connection through wired Ethernet cable  for WAN access service.    SSID (2):    This is the name of the wireless network. Input the  SSID name that your ISP provided to you.    Site Survey (3):    Click the ‘Select Site Survey’ button, then a  “Wireless Site Survey Table” will pop up. It will list  all available access points nearby. Select the access  point designated by your wireless ISP in the table  and the router will join the wireless network  through this access point.    Security Settings (4): If the access point enables wireless security, you  have to follow the same settings in order to access  the access point. Click to set security settings for  this connection  (go to section ‘2‐7‐3 Wireless  Security’ for detailed instructions).    After you complete all settings, click the ‘Apply’ (5) button and the  following will be displayed on your web browser:    67 ...
  • Page 68     Click the ‘Continue’ (1) button to go back to the previous setup menu; to  continue on router setup, or click the ‘Apply’ button to reboot the router  so the settings will take effect (wait for about 60 seconds while the  router is rebooting).        68 ...

  • Page 69: Setup Procedure For 'Ipv6

    2­5­9 Setup procedure for ‘IPv6’:        Here are descriptions of every setup item:    WAN IPv6 Settings   (1):    Select the required transition mechanism  as assigned by your service provider.    LAN IPv6 Settings   (2):              Select the auto configuration method for      IPv6.    IPv6 Address   (3):                      Input the IPv6 address for the LAN port.    Subnet Prefix Length (4):              Default is set at 64. Only change if                 ...
  • Page 70 After you complete all settings, click the ‘Apply’ (5) button and the  following will be displayed on your web browser:        Click the ‘Continue’ (1) button to go back to the previous setup menu; to  continue on router setup, or click the ‘Apply’ button to reboot the router  so the settings will take effect (wait for about 60 seconds while the  router is rebooting).  70 ...

  • Page 71: Wired Lan Configurations

    2­6  Wired LAN Configurations  Before all computers using wired Ethernet connections (i.e. those  computers that connect to this router’s LAN port 1 to 4 by Ethernet  cable) can communicate with each other and access the Internet, they  must have a valid IP address.    There are two ways to assign IP addresses to computers: static IP  address (set the IP address for every computer manually), and dynamic  IP address (IP addresses of computers will be assigned by the router  automatically.      It’s recommended for most of computers to obtain an IP address  automatically, as it will save a lot of time on setting IP addresses for  every computer. For servers and network devices which will provide  services to other computers and users that come from Internet, a static  IP address should be used, so other computers can locate the server.    71 ...
  • Page 72     Suggestions on IP address numbering plan:   If you have no idea on how to define an IP address plan for your network, here are some suggestions.   1. A valid IP address has 4 fields: a.b.c.d, for most home and company  ...

  • Page 73: Lan Ip Section

      2­6­1 LAN IP section:      Here are descriptions of every setup item:    IP address (1):      Input the IP address of this router.    Subnet Mask (2):    Input the subnet mask for this network.    802.1d         If you wish to activate the 802.1d spanning tree  Spanning Tree (3):    function, select ‘Enabled’ for setup item ‘802.1d  Spanning Tree’, or set it to ‘Disabled’    DHCP Server (4):  If you want to activate the DHCP server function of  this router, select ‘Enabled’, or set it to ‘Disabled’.      Recommended Values if you don’t know what to fill:   IP Address: 192.168.0.1  ...
  • Page 74 2­6­2 DHCP Server:      These settings are only available when the ‘DHCP Server’ in the ‘LAN IP’  section is ‘Enabled’, and here are descriptions of every setup item:  Lease Time (1):      C hoose a lease time (the duration that every  computer can keep a specific IP address) of every IP  address assigned by this router from the drop‐down  menu.  Start IP (2):            Input the start IP address of the IP range.  End IP (3):        Input the end IP address of the IP range.  Domain Name (4):    If you wish, you can also optionally input the  domain name for your network. This is optional.      Recommended Values if you don’t know what to fill:  ...
  • Page 75     NOTE: 1. The number of the last field (mentioned ‘d’ field) of ‘End IP’ must be greater   than the ‘Start IP’, and cannot be the same as the router’s IP address. 2. The former three fields of IP address of ‘Start IP’, ‘End IP’, and ‘IP Address of ‘LAN IP’...

  • Page 76: Static Dhcp Leases Table

    2­6­3 Static DHCP Leases Table:    This function allows you to assign a static IP address to a specific  computer forever and still enjoy the benefit of using a DHCP server. A  maximum of 16 static IP addresses can be assigned here.    (If you set the ‘Lease Time’ to ‘forever’ in the ‘DHCP Server’ section,  you can also assign an IP address to a specific computer permanently,  however, you will not be able to assign a certain IP address to a  specific computer, since IP addresses will be assigned in random order  by this way).          Here are descriptions of every setup item:    Enable Static      Check this box to enable this function,  DHCP Leases (1):    otherwise uncheck it to disable this function.    MAC Address (2):    Input the MAC address of the computer or  network device (total 12 characters, with  characters from 0 to 9, and from a to f, like  ‘001122aabbcc’)      76 ...
  • Page 77 IP address (3):    Input the IP address you want to assign to this  computer or network device.      ‘Add’ (4):    After you inputted the MAC address and IP  address pair, click this button to add the pair to  the static DHCP leases table.      If you want to remove all the characters you just inputted, click the  ‘Clear’ button.    After you clicked the ‘Add’ button, the MAC address and IP address  mapping will be added to the ‘Static DHCP Leases Table’ section.        If you want to delete a specific item, check the ‘Select’ box of a MAC  address and IP address mapping (1), then click the ‘Delete’ button (2);  if you want to delete all mappings, click the ‘Delete All’ (3) button.    After you complete all LAN settings, click the ‘Apply’ button on the  bottom of this page. After you click ‘Apply’, the following will be  displayed on your web browser:    77 ...
  • Page 78     Click the ‘Continue’ button to go back to the previous setup menu; to  continue on router setup, or click the ‘Apply’ button to reboot the router  so the settings will take effect (wait for about 60 seconds while the  router is rebooting).  78 ...

  • Page 79: Wireless Lan Configurations

    2­7 Wireless LAN Configurations    If your computer, PDA, game console, or other network devices are  equipped with a wireless network interface, you can use the wireless  function of this router to allow them connect to the Internet and  share resources with other computers with a wired‐LAN connection.  You can also use the built‐in security functions to protect your  network from being attacked by malicious intruders.    Follow these instructions to set wireless parameters:    Click the ‘Wireless’ menu at the top of the web management interface,  and the following will be displayed on your web browser. You must  enable the wireless function of this router, or the wireless interface of  this router will not function. Select ‘Enable’ (1), then click the ‘Apply’ (2)  button.      If you’re coming here because you want to disable the wireless function,  select ‘Disable’ (3), then click the ‘Apply’ (2) button.          79 ...
  • Page 80 After you click the ‘Apply’ (2) button, the following will be displayed on  your web browser:        Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while router is rebooting).        80 ...

  • Page 81: Basic Wireless Settings

    2­7­1 Basic Wireless Settings    Click the ‘Wireless’ menu on the upper‐right side of the web  management interface, then click ‘Basic Settings’, and the following will  be displayed on your web browser:      This wireless router can work in 6 modes:      a. Access Point: Standard wireless AP .    b. Station‐Infrastructure: Configure the router to an Ethernet device  such as TV, Game player, HDD&DVD to enable the Ethernet device to be  a wireless station.    c. AP Bridge‐Point to Point: Connect this router with another wireless  router, to expand the scope of the network.      81 ...
  • Page 82 d. AP Bridge‐Point to Multi‐Point: Connect this router with up to four  other wireless routers, to expand the scope of the network.    e. AP Bridge‐WDS: Connect this router with up to four WDS‐capable  wireless routers, to expand the scope of the network.    f. Universal Repeater: The router can act as Station and an AP at the  same time. It can use the Station function to connect to a Root AP and  use the AP function to service all wireless stations within its coverage.    NOTE: For ‘AP Bridge-Point to Point’ and ‘AP Bridge-Point to Multi-Point’   mode, the wireless router operates in wireless bridge dedicated mode – the wireless router is only used to expand the scope of the network, and no  ...

  • Page 83: Setup Procedure For 'Access Point

    2.7.1.1 Setup procedure for ‘Access Point’:    Select Access Point from the ‘Mode’ drop‐down menu (1), and the  following will be displayed:        Here are descriptions of every setup item:      Band (2):    Select the radio band from one of following options:                    83 ...
  • Page 84   2.4 GHz (B) 2.4GHz band, only allows 802.11b wireless network clients to connect to this router (maximum transfer   rate 11Mbps).     2.4 GHz (N) 2.4GHz band, only allows 802.11n wireless network clients to connect to this router (maximum transfer  ...
  • Page 85 SSID (3):    This is the name of the wireless router. You can type  any alphanumerical characters here, maximum 32  characters. The SSID is used to identify your own  wireless router from others when there are other  wireless routers in the same area. The default SSID  is ‘default’, it’s recommended to change the default  SSID value to the one which is meaningful to you,  like myhome, office_room1, etc.  Channel Number (4): Select a channel from the drop‐down list of  ‘Channel Number’, available channel numbers are 1  to 13 for European countries, 1 to 11 for USA. You  can choose any channel number you want to use,  and almost all wireless clients can locate the  channel you’re using automatically without any  problem. However, it’s still useful to remember the  channel number you use, some wireless clients  support manual channel number select, and this  would help in certain scenarios when there is some  radio communication problem.  Associated Clients (5): Click the ‘Show Active Clients’ button, then an  “Active Wireless Client Table” will pop up. You can  see the status of all active wireless stations that are  connecting to the access point.    NOTE: If you don’t have a special reason to limit the type of allowed  ...

  • Page 86: Setup Procedure For 'Station-Infrastructure

    2.7.1.2 Setup procedure for ‘Station­Infrastructure’:    In this mode, you can connect the router to an Ethernet device such as  TV, Game player, HDD&DVD to enable the Ethernet device to be a  wireless station and join a wireless network through an access point or  AP router.  Select Station (Infrastructure) from the ‘Mode’ drop‐down menu (1), and  the following will be displayed:    Here are descriptions of every setup item:  Band (2):  Select the band you want to use.    SSID (3):  This is the name of the wireless network. You can  type the SSID of the network you would like to  connect to.    Site Survey (4):  When you use this wireless router as a wireless  station for an Ethernet network device to have  wireless capability, you have to associate it with a  working access point. Click the ‘Select Site Survey’  button, then a “Wireless Site Survey Table” will pop  up. It will list all available access points nearby. You  can select one access point in the table and it will  join the wireless LAN through this access point.  86 ...

  • Page 87: Setup Procedure For 'Ap Bridge-Point To Point

      2.7.1.3 Setup procedure for ‘AP Bridge­Point to Point’:  In this mode, you can connect your wireless router with another, to  combine two access points and expand the scope of the wireless  network, and all clients (wired only – AP will not accept wireless clients  in this mode) of the two wireless routers will think they’re on the same  physical network. This function is very convenient when you need to  connect two networks between two buildings.    Select AP Bridge (Point to Point) from the ‘Mode’ drop‐down menu (1),  and the following will be displayed:      NOTE: The two wireless routers must use the same mode, band, channel number, and security setting!   Here are descriptions of every setup item:  Band (2):    S elect the band you want to use, the two wireless  routers must use the same setting.  Channel    S elect the channel you want to use, the two    Number (3): ...

  • Page 88: Setup Procedure For 'Ap Bridge-Point To Multi-Point

      2.7.1.4 Setup procedure for ‘AP Bridge­Point to Multi­Point’:    In this mode, you can connect your wireless router with at least four  wireless routers to expand the scope of wireless network, and all clients  (wired only – AP will not accept wireless clients in this mode) of the  wireless routers will think they’re on the same physical network.  Select AP Bridge (Point to Multi‐Point) from the ‘Mode’ drop‐down  menu (1), and the following will be displayed:    Here are descriptions of every setup item:  Band (2):    S elect the band you want to use, all the wireless      routers must use the same setting.  Channel    S elect the channel you want to use, all the wireless  Number (3):  routers must use the same setting.  MAC address    Input the MAC address of the other wireless    1 to 4 (4 ‐ 7):              routers.   Security        Click the ‘Security Settings’ button for this ...

  • Page 89: Setup Procedure For 'Ap Bridge - Wds

      2.7.1.5 Setup procedure for ‘AP Bridge – WDS’    In this mode, you can expand the scope of the network by combining up  to four other access points together, and every access point can still  accept wireless clients.  Select AP Bridge (WDS) from the ‘Mode’ drop‐down menu (1), and the  following will be displayed:    NOTE: For WDS mode, the output signal nature is the same as that of   normal AP mode.   Here are descriptions of every setup item:  Band (2):  Select the band you want to use, all the wireless  routers must use the same setting.    SSID (3):  Input the SSID of your wireless router, the setting  should be the same with other wireless routers for  the convenience of roaming.  89 ...
  • Page 90   Channel    S elect the channel you want to use, all the wireless  Number (4):  routers must use the same setting.    Associated Clients (5): Click the ‘Show Active Clients’ button, then an  “Active Wireless Client Table” will pop up. You can  see the status of all active wireless stations that are  connecting to the access point.    MAC address    Input the MAC address of other wireless routers.  1 to 4 (6 ‐ 9):      Security    Click to set the security for this connection  Settings (10):  (Go to section ‘2‐7‐3 Wireless Security’ for detailed  instructions).  90 ...

  • Page 91: Setup Procedure For 'Universal Repeater

    2.7.1.6 Setup procedure for ‘Universal Repeater’  In this mode, the router can act as a wireless repeater; it can be a  Station and an AP at the same time. It can use the Station function to  connect to a Root AP and use the AP function to service all wireless  stations within its coverage.    Select Universal Repeater from the ‘Mode’ drop‐down menu (1), and the  following will be displayed:    NOTE: For Repeater Mode, this router will demodulate the received signal, checking if this signal is noise for the operating network then have the   signal modulated and amplified again. The output power of this mode is the  ...
  • Page 92 Channel    S elect the channel you want to use, all the wireless  Number (4):  clients must use the same setting.  Associated Clients (5): Click the ‘Show Active Clients’ button, then an  “Active Wireless Client Table” will pop up. You can  see the status of all active wireless stations that are  connecting to the access point.  Root AP SSID (6):  In ‘Universal Repeater’ mode, this device can act as  a station to connect to a Root AP. You should assign  the SSID of the Root AP here or click the ‘Select Site  Survey’ button to choose a Root AP.  Site Survey (7):  Click the ‘Select Site Survey’ button, then a  “Wireless Site Survey Table” will pop up. It will list  all available access points nearby. You can select  one access point in the table and the router will join  the wireless LAN through this access point.    After you complete the wireless settings, click the ‘Apply’ button, after  you click the ‘Apply’ button, the following will be displayed on your web  browser:    Click the ‘Continue’ button to go back to the previous setup menu; to  continue on router setup, or click the ‘Apply’ button to reboot the router  so the settings will take effect (wait for about 60 seconds while router is  rebooting).    92 ...

  • Page 93: Advanced Wireless Settings

    2­7­2 Advanced Wireless Settings  This router provides some advanced control of wireless parameters, if  you want to configure these settings, click the ‘Wireless’ menu on the  upper‐right side of the web management interface, then click ‘Advanced  Settings’, and the following will be displayed on your web browser:    Here are descriptions of every setup item:    Fragment            The threshold (number of bytes) for the        Threshold (1):      fragmentation boundary for directed messages. It is    the maximum data fragment size that can be sent.    Do not modify the default value if you don’t know  what it is, default value is 2346.  RTS Threshold (2):    The RTS (Request To Send) threshold parameter controls what size data packet (number of bytes) the low level RF protocol issues to an RTS packet. Do ...
  • Page 94   Beacon Interval (3):  The Beacon Interval value indicates the frequency  interval of the beacon. A beacon is a packet  broadcast by the Router to synchronize the  wireless network. Do not modify default value if  you don’t know what it is, default value is 100.    DTIM Period (4):    Configures the DTIM (Delivery Traffic Indication  Message) send period. Do not modify the default  value if you don’t know what it is, default value is  3.    Data Rate (5):    Set the wireless data transfer rate to a certain value.  Since most of wireless devices will negotiate with  each other and pick a proper data transfer rate  automatically, it’s not necessary to change this  value unless you know what will happen after  modification.    N Data Rate (6):    Same as above, but only for 802.11n clients.    Channel Width (7):    Set channel width of wireless radio. Do not modify    the default value if you don’t know what it is,        default setting is ‘Auto 20/40 MHz’. 40MHz  provides better network speed for 802.11n wireless  clients. However, if there are 802.11b / g clients  connecting to this Wireless‐N Range Extender, it will  switch to 20MHz mode automatically. ...
  • Page 95   Preamble Type (8):    The Preamble type defines the length of the CRC  (Cyclic Redundancy Check) block for  communication between the Access Point and  roaming wireless adapters. Do not modify the  default value if you don’t know what it is, default  setting is ‘Short Preamble’.    Broadcast ESSID (9): Decide if the wireless router will broadcast its own  ESSID or not. You can hide the ESSID of your  wireless router (set the option to ‘Disable’), so only  people those who know the ESSID of your wireless  router can get connected.    CTS Protect (10):    Enabling this setting will reduce the chance of radio  signal collisions between 802.11b and 802.11g/n  wireless access points. It’s recommended to set this  option to ‘Auto’ or ‘Always’. However, if you set to  ‘None’, your wireless router should be able to work  fine, too.    Tx Power (11):    Select the wireless transmitting power level, from  10% to 100%. When wireless clients are not too far  from this Wireless‐N Range Extender, you don’t  have to select a higher power level, since this may  cause some individuals to attempt to break into  your wireless network if you have a bad password,  or no password. Select from the drop‐down menu.  Default is set at 100%.  95 ...
  • Page 96   WMM (12):    This stands for Wi‐Fi MultiMedia, it will enhance  the data transfer performance of multimedia  contents when they’re being transferred over  wireless networks. If you don’t know what it is /  not sure if you need it, it’s safe to set this option to  ‘Enable’, however, default value is ‘Disable’.    After you complete these wireless settings, click the ‘Apply’ button ,    and the following will be displayed on your web browser:        Click the ‘Continue’ button to go back to the previous setup menu; to  continue on router setup, or click the ‘Apply’ button to reboot the router  so the settings will take effect (wait for about 60 seconds while the  router is rebooting).      96 ...

  • Page 97: Wireless Security

    2­7­3 Wireless Security    It’s very important to set wireless security settings properly! If you  don’t, hackers and malicious users can reach your network and access  valuable data without your consent and this will cause serious security  problems.    To set wireless security settings, click the ‘Wireless’ menu on the  upper‐right side of the web management interface, then click ‘Security  Settings’, and follow the instructions to set the wireless security settings:    Select an encryption method from the ‘Encryption’ drop‐down menu,  there are four options:    Disable wireless security    When you select this mode, data encryption is disabled, and every  wireless device in proximity will be able to connect to your wireless  router if no other security measure is enabled (like MAC address access  control ‐ see section 2‐7‐4, or disable ESSID broadcast).      Only use this option when you really want to allow everyone to use  your wireless router, and you don’t care if someone reads the data you  transfer over the network without your consent.      97 ...

  • Page 98: Wep - Wired Equivalent Privacy

      2.7.3.1 WEP ­ Wired Equivalent Privacy    When you select this mode, the wireless router will use WEP encryption,  and the following setup menu will be shown on your web browser:      Here are descriptions of every setup item:    Key Length (2):    There are two types of WEP key length: 64‐bit and  128‐bit. Using ‘128‐bit’ is safer than ’64‐bit’, but  will reduce some data transfer performance.    Key Format (3):    There are two types of key format: ASCII and Hex.  When you select a key format, the number of  characters of key will be displayed. For example, if  you select ’64‐bit’ as key length, and ‘Hex’ as key  format, you’ll see the message at the right of ‘Key  Format’ is ‘Hex (10 characters), which means the  length of WEP key is 10 characters.      98 ...
  • Page 99 Default Tx Key (4):    You can set up to four sets of WEP key, and you can  decide which key is being used by default here. If  you don’t know which one you should use, select  ‘Key 1’.    Encryption Key      Input the WEP key characters here, the number of  1 (5):    characters must be the same as the number  displayed in the ‘Key Format’ field. You can use any  alphanumerical characters (0‐9, a‐z, and A‐Z) if you  select ‘ASCII’ key format, and if you select ‘Hex’ as  key format, you can use characters 0‐9, a‐f, and A‐F.  You must input at least one encryption key here,  and if you inputted multiple WEP keys, they should  not be same as each other.    Enable 802.1x    I EEE 802.1x is an authentication protocol. Every    Authentication (6):    user must use a valid account to login to this  wireless router before accessing the wireless LAN.  The authentication is processed by a RADIUS server.  This mode only authenticates the user by IEEE  802.1x, but it does not encrypt the data during  communication. If there is a RADIUS server in your  environment, enable this function. Check this box  and another sub‐menu will appear:      99 ...
  • Page 100 RADIUS Server      Input the IP address of the radius    IP address (7):      server.    RADIUS Server      Input the port number of the radius  Port (8):               server.    RADIUS Server      Input the port number of the radius  Password (9):      password.        TIPS: Some examples of WEP key  ...

  • Page 101: Wi-Fi Protected Access (Wpa)

      Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while the router is rebooting).    2.7.3.2 Wi­Fi Protected Access (WPA):    When you select this mode, the wireless router will use WPA encryption,  and the following setup menu will be shown on your web browser:    Here are descriptions of every setup item:    WPA Unicast      Select a type of WPA cipher suite.  Cipher Suite (2):  Available options are: WPA (TKIP), WPA2 (AES), and  WPA2 Mixed. You can select any one of them, but  you have to make sure your wireless client supports  the cipher you selected.  Pre‐shared       Select the type of pre‐shared key, you  Key Format (3):    can select Passphrase (8 or more alphanumerical  characters, up to 63), or Hex (64 characters of 0‐9,  and a‐f).  101 ...
  • Page 102 Pre‐shared       Input the WPA passphrase.  Key (4):    It’s not recommended to use a word that can be  found in a dictionary due to security reasons.    After you complete the WPA Pre‐shared key settings, click the ‘Apply’  button (5) and the following will be displayed on your web browser:        Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while router is rebooting).    NOTE: Some wireless clients (especially those manufactured before 2003) only support WEP or WPA (TKIP) cipher. A driver upgrade would be needed  ...

  • Page 103: Wpa Radius

      2.7.3.3 WPA RADIUS:    If you have a RADIUS server, this router can work with it and provide  safer wireless authentication.      Here are descriptions of every setup item:  WPA Unicast      Select a type of WPA cipher suite.  Cipher Suite (2):  Available options are: WPA (TKIP), WPA2 (AES), and  WPA2 Mixed. You can select any one of them, but  you have to make sure your wireless client supports  the cipher you selected.    RADIUS Server      Input the IP address of your  IP address (3):      Radius authentication server.    RADIUS Server      Input the port number of your  Port (4):    Radius authentication server. Default setting is  1812.    RADIUS Server      Input the password of your Radius  Password (5): ...
  • Page 104 After you complete all settings, click the ‘Apply’ (6) button and the  following will be displayed on your web browser:        Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while router is rebooting).      104 ...

  • Page 105: Wireless Access Control

    2­7­4 Wireless Access Control    This function will help you to prevent unauthorized users from  connecting to your wireless router; only those wireless devices who have  the MAC address you assigned here can gain access to your wireless  router. You can use this function with other security measures described  in previous sections, to create a safer wireless environment.    Up to 20 MAC addresses can be assigned by using this function. Click the  ‘Wireless’ menu on the upper‐right side of the web management  interface, then click ‘Access Control’, and the following will be displayed  on your web browser:        All allowed MAC addresses will be displayed in the ‘MAC Address  Filtering Table’ (1). Here are descriptions of every setup item:    105 ...
  • Page 106 Delete (2):    If you want to delete a specific MAC address entry,  check the ‘select’ box of the MAC address you want  to delete, then click the ‘Delete’ button. (You can  select more than one MAC address).    Delete All (3):    If you want to delete all MAC addresses listed here,  click the ‘Delete All’ button.    Enable      To enforce MAC address filtering,  Access Control (4):    you have to check ‘Enable Wireless Access Control’.  When this item is unchecked, the wireless router  will not enforce MAC address filtering of wireless  clients.    MAC Address (5):    Input the MAC address of your wireless devices here,  dash ( ‐ ) or colon ( : ) are not required. (i.e. If the  MAC address label of your wireless device indicates  ‘aa‐bb‐cc‐dd‐ee‐ff’ or ‘aa:bb:cc:dd:ee:ff’, just input  ‘aabbccddeeff’.      Comment (6):     You can input any text here as the comment of this   MAC address, like ‘ROOM 2A Computer’ or       anything. You can input up to 16 alphanumerical  characters here. This is optional and you can leave it  blank, however, it’s recommended to use this field ...
  • Page 107   Add (7):    Click the ‘Add’ button to add the MAC address and  associated comment to the MAC address filtering  table.    Clear (8):    Click the ‘Clear’ button to remove the value you  inputted in the MAC address and comment field.    After you complete all settings, click the ‘Apply’ (9) button and the  following will be displayed on your web browser:          Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while the router is rebooting).    If you want to reset all the settings in this page back to previously‐saved  values, click the ‘Cancel’ button.    107 ...

  • Page 108: Wi-Fi Protected Setup (Wps)

    2­7­5 Wi­Fi Protected Setup (WPS)    Wi‐Fi Protected Setup (WPS) is the simplest way to build a connection  between wireless network clients and this wireless router. You don’t  have to select the encryption mode and input a long encryption  passphrase every time when you need to setup a wireless client, you  only have to press a button on the wireless client and on this wireless  router, and the WPS will do the rest for you.    This wireless router supports two types of WPS: Push‐Button  Configuration (PBC), and PIN code. If you want to use PBC, you have to  push a specific button on the wireless client to start WPS mode, and  switch this wireless router to WPS mode too. You can push the  Reset/WPS button of this wireless router, or click the ‘Start PBC’ button  in the web configuration interface to do this; if you want to use PIN code,  you have to know the PIN code of wireless client and switch it to WPS  mode, then provide the PIN code of the wireless client you wish to  connect to this wireless router. The detailed instructions are listed as  follows:    Click the ‘Wireless’ menu at the top of the web management interface,  then click ‘WPS’, and the following will be displayed on your web  browser:    108 ...
  • Page 109     Here are descriptions of every setup item:      Enable WPS (1):  Check this box to enable the WPS function, uncheck  it to disable WPS.    WPS Information (2):WPS‐related system information will be displayed  here:    WPS Status: If the wireless security (encryption)  function of this wireless router is properly set, you’ll  see ‘Configured’ message here. If wireless security  function has not been set, you’ll see ‘unConfigured’.    109 ...
  • Page 110 PinCode Self: This is the WPS PIN code of this  wireless router. This code is useful when you need  to build a wireless connection by WPS with other  WPS‐enabled wireless devices.    SSID: The SSID of this wireless router will be  displayed here.    Authentication Mode: The wireless security  authentication mode of this wireless router will be  displayed here. If you don’t enable the security  function of the wireless router before WPS is  activated, the router will auto set the security to  WPA (AES) and generate a set of passphrase key for  WPS connection.    Passphrase Key: The wireless security key of the  router will be displayed here.    Config Mode (3):        Select Registrar or Enrollee from the drop‐down                                        menu.   ...
  • Page 111 Configure      Input the PIN code of the wireless client you  by client              wish to connect, and click the ‘Start PIN’ button.  PinCode (5):  The ‘WLAN’ LED on the wireless router will be  steady on when this wireless router is waiting for  an incoming WPS request.      111 ...

  • Page 112: Security Tips For A Wireless Network

    2­7­6 Security Tips for a Wireless Network    Here are some quick tips to help you improve the security level of your  wireless network:    1. Never use simple words (like school, apple or computer) as the WEP  encryption or WPA passphrase.    2. A complicated (combination of numbers, letters, even symbols, and  long enough) WEP key and WPA passphrase is much safer than  simple and short ones. Remember that the wireless client is capable  of keeping the key or passphrase for you, so you only have to input  the complicated key or passphrase once. It’s not too troublesome but  will greatly improve the security level.    3. You can hide the ESSID of this router by setting the ‘Broadcast ESSID’  option to ‘Disable’. Your wireless router will not be found by other  people in proximity if they’re just using the AP scanning function of  their wireless client, and this can reduce the chance of being intruded.    4. Use the ‘Access Control’ function described in section 2‐7‐4, so those  people who are not in your list will not be able to connect to your  network.  112 ...

  • Page 113: Chapter Iii    Advanced Functions

    Chapter III    Advanced Functions    3­1 Quality of Service (QoS)    Quality of service provides an efficient way for computers on the  network to share the Internet bandwidth with a promised quality of  Internet service. Without QoS, all computers and devices on the network  will compete with each other to get Internet bandwidth, and some  applications which require guaranteed bandwidth (like video streaming  and network telephone) will be affected, therefore an unpleasing result  will occur, like the interruption of video / audio transfer.      With this function, you can limit the maximum bandwidth or give a  guaranteed bandwidth to a specific computer.    113 ...

  • Page 114: Basic Qos Settings

    3­1­1 Basic QoS Settings    Follow the instructions below to set QoS parameters:    Click the ‘Qos’ menu on the left of the general setup interface and the  following will be displayed on your web browser:            Here are descriptions of every setting:    Enable QoS (1):    Check this box to enable the QoS function, unselect  this box if you don’t want to enforce QoS  bandwidth limitations.    Total Download    You can set the limit of total download    Bandwidth (2):    bandwidth in kbits. To disable download bandwidth  limitation, input ‘0’ here.  114 ...
  • Page 115 Total Upload      You can set the limit of total upload  Bandwidth (3):    bandwidth in kbits. To disable upload bandwidth  limitation, input ‘0’ here.    Current QoS     All existing QoS rules will be displayed here.  Table (4):      Add (5):  Click the ‘add’ button to add a new QoS rule, see  section 3‐1‐2 ‘Add a new QoS rule’ below.    Edit (6):    If you want to modify the content of a specific rule,  check the ‘select’ box of the rule you want to edit,  then click the ‘Edit’ button. Only one rule should be  selected at a time! If you didn’t select a rule before  clicking the ‘Edit’ button, you’ll be prompted to add  a new rule.    Delete (7):      You can delete selected rules by clicking this      button. You can select one or more rules to delete  by checking the ‘select’ the box of the rule(s) you  want to delete. If the QoS table is empty, this  button will be grayed out and cannot be clicked.    Delete All (8):    By clicking this button, you can delete all rules ...
  • Page 116 Move Up (9):    You can pull up the priority of the QoS rule you  selected by clicking this button.    Move Down (10):    You can lower the priority of the QoS rule you  selected by clicking this button.    After you, click the ‘Apply’ (11) button and the following will be  displayed on your web browser:        Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while the router is rebooting).    If you want to reset all the settings in this page back to previously‐saved  values, click the ‘Cancel’ button.            116 ...

  • Page 117: Add A New Qos Rule

    3­1­2 Add a new QoS rule    After you click the ‘Add’ button in the QoS menu, the following will  appear:      Here are descriptions of every setup item:    Rule Name (a):    Give a name to this QoS rule (up to 15  alphanumerical characters).    Bandwidth (b):    Set the bandwidth limitation of this QoS rule. You  have to select the data direction of this rule (Upload  or Download), and the speed of bandwidth  limitation in Kbps, then select the type of QoS:  ‘guarantee’ (guaranteed usable bandwidth for this  rule) or ‘max’ (set the maximum bandwidth for the  application allowed by this rule).    117 ...
  • Page 118 Local IP        Specify the local (source) IP address  Address (c):      that will be affected by this rule. Input the  starting IP address in the left field, and input the  end IP address in the right field to define a range of  IP addresses, or just input the IP address in the left  field to define a single IP address.    Local Port        Input the range of local (source)  Range (d):    port number that will be affected by this rule. If you  want to apply this rule on port 80 to 90,  input ’80‐90’; if you want to apply this rule on a  single port, just input the port number, like ‘80’.    Remote IP        Specify the remote (destination) IP address  Address: (e):    that will be affected by this rule. Input the starting  IP address in the left field, and input the end IP  address in the right field to define a range of IP  addresses, or just input the IP address in the left  field to define a single IP address.    Remote Port     ...
  • Page 119 Traffic Type (g):            Select the traffic type of this rule, available  options are None, SMTP, HTTP, POP3, and FTP. You  can select a specific traffic type for this rule, if you  want to make this rule as an IP address based rule  (apply the limitation on all traffics from / to the  specified IP address / port number), select ‘None’.    Protocol (h):      Select the protocol type of this rule, available  options are TCP and UDP. If you don’t know what  protocol your application uses, try ‘TCP’ first, and  switch to ‘UDP’ if this rule doesn’t seem to work.    After you complete all settings, click the ‘save’ button (i), you’ll be  brought back to previous menu, and the rule you just set will appear in  the current QoS table; if you did anything wrong, you’ll get an error  message when you click the ‘Save’ button, correct your input by the  instructions given by the error message.    If you want to erase all the values you just inputted, click the ‘Reset’  button.  119 ...

  • Page 120: Network Address Translation (Nat)

    3­2 Network Address Translation (NAT)    Network address translations solve the problem if sharing a single IP  address to multiple computers. Without NAT, all computers must be  assigned with a valid Internet IP address to get connected to the Internet,  but Internet service providers only provide very few IP addresses to  every user. Therefore it’s necessary to use NAT technology to share a  single Internet IP address to multiple computers on a local network, so  everyone can get connected to the Internet.      Follow the instructions below to set NAT parameters:      120 ...

  • Page 121: Basic Nat Settings (Enable Or Disable Nat Function)

    3­2­1 Basic NAT Settings (Enable or disable NAT function)    Click the ‘NAT’ menu on the left of the web management interface, and  the following will be displayed on your web browser:    To enable the NAT function, select ‘Enable’ for ‘Enable NAT module  function’ (1); to disable, select ‘Disable’.    After you made the selection, click the ‘Apply’ button (2) and the  following will be displayed on your web browser:      Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while router is rebooting).  121 ...

  • Page 122: Port Forwarding

    3­2­2 Port Forwarding    This function allows you to redirect a single port or consecutive ports of  an Internet IP address to the same port of the IP address on the local  network. The port number(s) of Internet IP address and private IP  address (the IP address on local network) must be the same. If the port  number of Internet IP address and private IP address are different, use  the ‘Virtual Server’ function, described in the next section.    Click the ‘NAT’ menu on the left of the general setup interface, then click  ‘Port Forwarding’, and the following will be displayed on your web  browser:        Here are descriptions of every setup item:    Enable Port      Check this box to enable port forwarding,  Forwarding (1):         and uncheck this box to disable port forwarding.  122 ...
  • Page 123 Private IP (2):    Input the IP address of the computer on the local  network which provides the Internet service.    Computer Name (3):  Pull down the menu and all the computers  connected to the router will be listed here. You can  easily select the computer name without checking  the IP address of the computer.    Type (4):    Select the type of connection, TCP or UDP. If you’re  not sure, select ‘Both’.    Port Range (5):    Input the starting port number in the left field, and  input the ending port number in the right field. If  you only want to redirect a single port number, just  fill the port number in the left field.    Comment (6):    Input any text to describe this mapping, up to 16  alphanumerical characters.    Add (7):        Add the mapping to port forwarding table.    Reset (8):        Remove all inputted values.    Port Forwarding ...
  • Page 124 Delete (10):      Select a port forwarding mapping by clicking      the ‘Select’ box of the mapping, then click the  ‘Delete’ button to remove the mapping. If there’s  no existing mapping, this button will be grayed out.    Delete All (11):     Delete all mappings that exist in the virtual server  table.    Reset (12):        Unselect all mappings.    After you complete all settings, click the ‘Apply’ (13) button and the  following will be displayed on your web browser:        Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while the router is rebooting).    If you want to reset all the settings in this page back to previously‐saved  values, click the ‘Cancel’ button.    124 ...
  • Page 125   3­2­3 Virtual Server    This function allows you to redirect a port on an Internet IP address (on  WAN port) to a specified port of an IP address on the local network, so  you can setup an Internet service on the computer on the local network,  without exposing it on the Internet directly. You can also build many sets  of port redirection, to provide many different Internet services on  different local computers via a single Internet IP address.    Click the ‘NAT’ menu on the left of the web management interface, then  click ‘Virtual Server’, and the following will be displayed on your web  browser:        Here are descriptions of every setup item:    Enable Virtual      Check this box to enable the virtual server,  Server (1):        and uncheck this box to disable the virtual server.    125 ...
  • Page 126 Private IP (2):      Input the IP address of the computer which            provides the Internet service.    Computer Name (3):  Pull down the menu and all the computers  connected to the router will be listed here. You can  easily select the computer name without checking  the IP address of the computer.    Private Port (4):    Input the port number of the IP address            that provides the Internet service.    Type (5):    Select the type of connection, TCP or UDP. If you’re  not sure, select ‘Both’.    Public Port (6):    Select the port number of the Internet IP address  which will be redirected to the port number of the  local IP address defined above.    Comment (7):    Input any text to describe this mapping, up to 16 ...

  • Page 127: Virtual Server

    Virtual Server      All existing virtual server mappings will be  Table (10):        displayed here.    Delete (11):      Select a virtual server mapping by clicking      the ‘Select’ box of the mapping, then click the  ‘Delete’ button to remove the mapping. If there’s  no existing mapping, this button will be grayed out.    Delete All (12):    Delete all mappings existing in the virtual server        table.    Reset (13):        Unselect all mappings.    After you complete all settings, click the ‘Apply’ (14) button and the  following will be displayed on your web browser:      Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60 ...

  • Page 128: Port Mapping For Special Applications

    3­2­4 Port Mapping for Special Applications  Some applications require more than one connection at a time; these  applications won’t work with simple NAT rules. In order to make these  applications work, you can use this function to let these applications  work.  Here are descriptions of every setup item:  Enable (1):  Check this box to enable special applications and  uncheck this box to disable the virtual server.    IP Address (2):    Input the IP address of the computer that you want  to open the ports.    Computer Name (3):  Pull down the menu and all the computers  connected to the router will be listed here. You can  easily select the computer name without checking  the IP address of the computer.    TCP Port to Open (4): This is the out going (Outbound) range of TCP port  numbers for this particular application.  128 ...
  • Page 129 UDP Port to Open (5): This is the out going (Outbound) range of UDP port  numbers for this particular application.    Comment (6):    The description of this setting.      Popular Applications This section lists the more popular applications that  (7):          require multiple connections. Select an application      from the Popular Applications selection and click the  ‘Add’ button to save the setting to the ‘Current  Trigger‐Port Table.’    Add (8):       Add the setting to the ‘Current Trigger‐Port Table.’    Reset (9):  Clicking ‘Reset’ will clear all above settings and you  can set up again.    Current Trigger‐Port All the settings for the special applications will be    (10):    listed here. If you want to remove some Special  Application settings from the " Current Trigger‐Port  Table", select the Special Application settings you  want to remove in the table and then click the  Delete’ button. If you want to remove all Special  Appliacation settings from the table, just click the  "Delete All" button. Click "Reset" to clear your ...
  • Page 130 Delete (11):      Select a special application by clicking      the ‘Select’ box of the mapping, then click the  ‘Delete’ button to remove the setting. If there’s no  setting here, this button will be grayed out.    Delete All (12):      Delete all settings that exist in the trigger port      table.    Reset (13):        Unselect all settings.    Note: Only one LAN client can use a particular special application at a  time.    After you complete all settings, click the ‘Apply’ (14) button and the  following will be displayed on your web browser:    Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while the router is rebooting).  If you want to reset all settings in this page back to previously‐saved  values, click the ‘Cancel’ button.  130 ...

  • Page 131: Upnp Setting

    3­2­5 UPnP Setting  This function enables network auto‐configuration for peer‐to‐peer  communications, with this function, network devices will be able to  communicate with other devices directly, and learn about information  about other devices. Many network devices and applications rely on  UPnP function nowadays.    Click the ‘NAT’ menu on the left of the web management interface, then  click ‘UPnP’, and the following will be displayed on your web browser:    Select ‘Enable’ or ‘Disable’ to enable or disable UPnP function, then click  the ‘Apply’ button, and the following will be displayed on your web  browser:    Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while the router is rebooting).  If you want to reset all settings in this page back to previously‐saved  values, click the ‘Cancel’ button.    131 ...

  • Page 132: Alg Settings

    3­2­6 ALG Settings  Application Layer Gateway (ALG) is a special function of this router. It  includes many preset routing rules for numerous applications which  require special support. With these supports, those applications which  require special support will be able to work with the NAT architecture.  Click the ‘NAT’ menu on the left of the web management interface, then  click ‘ALG Settings’, and the following will be displayed on your web  browser:    There are many applications listed here. Check the box of the special  support for applications you need, and then click the ‘Apply’ button and  the following will be displayed on your web browser:    Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while the router is rebooting).  If you want to reset all settings in this page back to previously‐saved  value, click the ‘Cancel’ button.  132 ...

  • Page 133: Firewall

    3­3 Firewall  Apart from NAT, this router also provides a firewall function to block  malicious intruders from accessing your computers on the local network.  These functions include inbound attack prevention, and block outbound  traffics, like block URLs which have pre‐defined keywords.  Follow the instructions below to enable or disable the firewall function:  Click the ‘Firewall’ menu on the left of the web management interface,  and the following will be displayed on your web browser:    Select ‘Enable’ or ‘Disable’ to enable or disable firewall function of this  router, then click the ‘Apply’ button, and the following will be displayed  on your web browser:    Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while the router is rebooting).  133 ...

  • Page 134: Access Control

    3­3­1 Access Control  This function allows or denies computers with a specific MAC address  from connecting to the network; it can also allow or deny computers  with a specific IP address, protocol, or port.  Click the ‘Firewall’ menu on the left of the general setup interface, then  enable the Firewall module by selecting the radio button and click Apply.  Next, click ‘Access Control’, and the following will be displayed on your  web browser:      Here are descriptions of every setup item:    Enable MAC      Check this box to enable MAC address based  Filtering (1):  filtering, and select ‘Deny’ or ‘Allow’ to decide the  behavior of the MAC filtering table. If you select  deny, all MAC addresses listed in the filtering table  will be denied from connecting to the network; if  you select allow, only MAC addresses listed in  filtering table will be able to connect to the network,  and all other network devices will be rejected.    134 ...
  • Page 135 Client PC        Input the MAC address of the computer  MAC address (2):    or network device here, dash ( ‐ ) or colon ( : ) are  not required. (i.e. If the MAC address label of your  wireless device indicates ‘aa‐bb‐cc‐dd‐ee‐ff’ or  ‘aa:bb:cc:dd:ee:ff’, just input ‘aabbccddeeff’    Computer Name (3):  Pull down the menu and all the computers  connected to the router will be listed here. You can  easily select the computer name without checking  the IP address of the computer.    Comment (4):    You can input any text here as the comment of this  MAC address, like ‘ROOM 2A Computer’ or  anything. You can input up to 16 alphanumerical  characters here. This is optional and you can leave  it blank, however, it’s recommended to use this  field to write a comment for every MAC address as  a memory aid.    Add (5):    Click the ‘Add’ button to add the MAC address and  the associated comment to the MAC address  filtering table.    Reset (6):        Remove all inputted values.    Current MAC ...
  • Page 136 Delete (8):    If you want to delete a specific MAC address entry,  check the ‘select’ box of the MAC address you want  to delete, then click the ‘Delete’ button. (You can  select more than one MAC address).    Delete All (9):    If you want to delete all MAC addresses listed here,  click the ‘Delete All’ button.    Reset (10):    You can also click the ‘Reset’ button to unselect all  MAC addresses.    Enable IP        Check this box to enable IP address based  Filtering (11):            filtering, and select ‘Deny’ or ‘Allow’                                      to decide the behavior of the IP filtering table. If you  select deny, all IP addresses listed in the filtering ...
  • Page 137   Delete (14):      If you want to delete a specific IP address entry,      check the ‘select’ box of the IP address you want to  delete, then click the ‘Delete’ button. (You can  select more than one IP address).    Delete All (15):    If you want to delete all the IP addresses listed here,  click the ‘Delete All’ button.    After you complete all settings, click the ‘Apply’ (16) button and the  following will be displayed on your web browser:        Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while the router is rebooting).    If you want to reset all settings in this page back to previously‐saved  values, click the ‘Cancel’ button.      137 ...

  • Page 138: Add Pc

    3.3.1.1 Add PC    After this button is clicked, the following will be displayed on your web  browser:      Here are descriptions of every setup item:    138 ...
  • Page 139 Client PC        Input any text to describe this IP  Description (a):         address, up to 16 alphanumerical characters.    Client PC IP              Input the starting IP address in the left  address (b):      f ield, and input the end IP address in the right field  to define a range of IP addresses, or just input the  IP address in the left field to define a single IP  address.    Client PC        Check all the services you want to allow or  Service (c):      d eny this IP address to use, you can check multiple  services.    Protocol (d): ...

  • Page 140: Url Blocking

    3­3­2 URL Blocking    If you want to prevent computers in local network from accessing  certain websites (like pornography, violence, or anything you want to  block), you can use this function to stop computers in the local network  from accessing the site you defined here.    This function is useful for parents and company managers.    Follow the instructions below to set URL blocking parameters:  Click the ‘Firewall’ menu on the left of the web management interface,  then click ‘URL Blocking’, and the following will be displayed on your  web browser:      Here are descriptions of every setup item:    Enable URL      Check this box to enforce URL Blocking,  Blocking (1):    uncheck it to disable URL Blocking.  140 ...
  • Page 141   URL/Keyword (2):    Input the URL (host name or IP address of the  website, like http://www.blocked‐site.com or  http://11.22.33.44), or the keyword which is  contained in URL (like pornography, cartoon, stock,  or anything).    Add (3):    Click the ‘Add’ button to add the URL / keyword to  the URL / Keyword filtering table.    Reset (4):    Click the ‘Reset’ button to remove the value you  inputted in the URL/Keyword field.    Current URL      All existing URL/Keywords in the filtering  Blocking Table (5):    table will be listed here.  Delete (6):    If you want to delete a specific URL/Keyword entry,  check the ‘select’ box of the MAC address you want  to delete, then click the ‘Delete’ button. (You can  select more than one MAC address).    Delete All (7):    If you want to delete all URL/Keyword listed here,  click the ‘Delete All’ button.    Reset (8):    You can also click the ‘Reset’ button to unselect all ...
  • Page 142 After you complete all settings, click the ‘Apply’ (9) button, and the  following will be displayed on your web browser:        Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while the router is rebooting).    If you want to reset all settings in this page back to previously‐saved  values, click the ‘Cancel’ button.      142 ...

  • Page 143: Dos Attack Prevention

    3­3­3 DoS Attack Prevention    Denial of Service (DoS) is a common attack measure, by transmitting a  great amount of data or request to your Internet IP address and server,  the Internet connection will become very slow, and the server may stop  responding because it is not capable of handling too much traffic.  This router has a built‐in DoS attack prevention mechanism; when you  activate it, the router will stop the DoS attack for you.  Follow the instructions below to set DoS prevention parameters:    Click the ‘Firewall’ menu on the left of the web management interface,  then click ‘DoS’, and the following will be displayed on your web  browser:      Here are descriptions of every setup item:    Ping of Death (1):    Ping of Death is a special packet, and it will cause  certain computers to stop responding. Check this  box and the router will filter this kind of packet out.  143 ...
  • Page 144 Discard Ping      Ping is a common and useful tool to know  From WAN (2):    the connection status of a specified remote network  device, but some malicious intruder will try to fill  your network bandwidth with a lot of PING request  data packets, to make your Internet connection  become very slow, even unusable. Check this box  and the router will ignore all inbound PING requests,  but when you activate this function, you will not be  able to ping your own router from the Internet, too.  Port Scan (3):    Some malicious intruders will try to use a ‘port  scanner’ to know how many ports of your Internet  IP address are open, and they can collect a lot of  valuable information by doing so. Check this box  and the router will block all traffics that are trying  to scan your Internet IP address.    Sync Flood (4):    This is another kind of attack, which uses a lot of  fake connection request to consume the memory of  your server, and tries to make your server become  unusable. Check this box and the router will filter  this kind of traffic out.    Advanced        Click this button and you can set advanced  Settings (5):    settings of the DoS prevention methods listed above,  see section ‘DoS – Advanced Settings’ below.   ...
  • Page 145       Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while the router is rebooting).    If you want to reset all the settings in this page back to previously‐saved  values, click the ‘Cancel’ button.        145 ...

  • Page 146: Dos - Advanced Settings

    3.3.3.1 DoS ­ Advanced Settings  When you click the ‘Advanced’ button in the DoS menu, the following  will be displayed on your web browser:        Here are descriptions of every setup item:    Ping of Death (a):    Set the threshold of when this DoS prevention  mechanism will be activated. Check the Ping of  Death box, and input the frequency of threshold  (how many packets per second, minute, or hour),  you can also input the ‘Burst’ value, which means  when this number of ‘Ping of Death’ packet is  received in a very short time, this DoS prevention  mechanism will be activated.    Discard Ping      Check the box to activate this DoS prevention  From WAN (b):      mechanism.  146 ...
  • Page 147 Port Scan (c):    Many kinds of port scan methods are listed here,  check one or more DoS attack methods you want to  prevent.    Sync Flood (d):    Like Ping of Death, you can set the threshold when  this DoS prevention mechanism will be activated.    After you complete all settings, click the ‘Apply’ (e) button and the  following will be displayed on your web browser:        Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while the router is rebooting).    If you want to reset all settings in this page back to previously‐saved  values, click the ‘Cancel’ button.      147 ...

  • Page 148: Demilitarized Zone (Dmz)

    3­3­4 Demilitarized Zone (DMZ)    Demilitarized Zone (DMZ) refers to a special area in your local network.  This area resides in the local network, and all computers in this area use  a private IP address, too. But these private IP addresses are mapped to a  certain Internet IP address, so other people on Internet can fully access  those computers in DMZ.    Follow the instructions below to set DMZ parameters:    Click the ‘Firewall’ menu on the left of the general setup interface, then  click ‘DMZ’, and the following will be displayed on your web browser:        Here are descriptions of every setup item:    148 ...
  • Page 149 Enable DMZ (1):    Check this box to enable the DMZ function, uncheck  this box to disable DMZ function.    Public IP        You can select ‘Dynamic IP’ or ‘Static IP’.  address (2):    If you select ‘Dynamic IP’, you have to select an  Internet connection session from the drop‐down  menu; if you select ‘Static IP’, input the IP address  that you want to map to a specific private IP  address.    Client PC IP              Input the private IP address that the  address (3):      Internet IP address will be mapped to.    Computer Name (4):  Pull down the menu and all the computers  connected to the router will be listed here. You can  easily select the computer name without checking  the IP address of the computer.    Add (5):    Click the ‘Add’ button to add the public IP address  and associated private IP address to the DMZ table. ...
  • Page 150   Delete (8):      If you want to delete a specific DMZ entry, check      the ‘select’ box of the DMZ entry you want to delete,  then click the ‘Delete’ button. (You can select more  than one DMZ entry).    Delete All (9):    If you want to delete all DMZ entries listed here,  click the ‘Delete All’ button.    Reset (10):    You can also click the ‘Reset’ button to unselect all  DMZ entries.    After you complete all settings, click the ‘Apply’ (11) button and the  following will be displayed on your web browser:        Click the ‘Continue’ button to go back to the previous setup menu; to  continue on other setup procedures, or click the ‘Apply’ button to  reboot the router so the settings will take effect (wait for about 60  seconds while the router is rebooting).    If you want to reset all settings in this page back to previously‐saved  values, click the ‘Cancel’ button.  150 ...

  • Page 151: System Status

      3­4 System Status  The functions described here will provide you with system related  information. To enter the system status menu, click the ‘Status’ link  located at the upper‐right side of the web management interface.    3­4­1 System information and firmware version    You can use this function to view the system information and firmware  version of this router.    Click the ‘Status’ link located at the upper‐right side of the web  management interface, and the following will be displayed on your web  browser.        NOTE: Information displayed here may vary.     151 ...

  • Page 152: Internet Connection Status

    3­4­2 Internet Connection Status    You can use this function to view the status of the current Internet  connection.    Click the ‘Internet Connection’ menu on the left of the web management  interface, and the following will be displayed on your web browser:        This information will vary depending on the connection status.      152 ...

  • Page 153: Device Status

    3­4­3 Device Status  You can use this function to know the status of your router.    Click the ‘Device Status’ menu on the left of the web management  interface, and the following will be displayed on your web browser:        This information will vary depending on the device status.                  153 ...

  • Page 154: System Log

    3­4­4 System Log  All important system events are logged. You can use this function to  check the event log of your router.    Click the ‘System Log’ menu on the left of the web management  interface, and the following will be displayed on your web browser:        The system events will be displayed in this page, and here are  descriptions of every button:    Save (1):        Save current event log to a text file.    Clear (2):        Delete all event logs displayed here.    Refresh (3):            Refresh the event log display.      154 ...

  • Page 155: Security Log

    3­4­5 Security Log    All information about the network and system security is kept here, and  you can use this function to check the security event log of your router.    Click the ‘Security Log’ menu on the left of the web management  interface, and the following will be displayed on your web browser:        The system events will be displayed in this page, and here are  descriptions of every button:    Save (1):        Save current event log to a text file.    Clear (2):        Delete all event logs displayed here.    Refresh (3):              Refresh the event log display.    155 ...

  • Page 156: Active Dhcp Client List

    3­4­6 Active DHCP client list    If you’re using the DHCP server function of this router, you can use this  function to check all active DHCP leases issued by this router.    Click the ‘Active DHCP client’ menu on the left of the web management  interface, and the following will be displayed on your web browser:        All information about active DHCP leases issued by this router will be  displayed here. You can click the ‘Refresh’ button to display the latest  information.  156 ...

  • Page 157: Statistics

    3­4­7 Statistics    You can use this function to check the statistics of wireless, LAN and  WAN interfaces of this router.    Click the ‘Statistics’ menu on the left of the web management interface,  and the following will be displayed on your web browser:      You can click ‘Refresh’ button to display the latest information.  157 ...

  • Page 158: Configuration Backup And Restore

    3­5 Configuration Backup and Restore  You can backup all configurations of this router to a file, so you can  make several copies of router configuration for security reasons.  To backup or restore the router configuration, follow the instructions  below:  Click ‘Tools’ located at the upper‐right side of the web management  interface, then click ‘Configuration Tools’ on the left of the web  management interface, then the following will be displayed on your web  browser:      Here are descriptions of every button:  Backup        Press the ‘Save’ button, and you’ll be prompted to  Settings (1):      d ownload the configuration as a file, default  filename is ‘config.bin’, you can save it as another  filename for different versions, and keep it in a safe  place.  Restore        Press ‘Browse…’ to pick a previously‐saved  Settings (2):      c onfiguration file from your computer, and then  click ‘Upload’ to transfer the configuration file to  the router. After the configuration is uploaded, the  router’s configuration will be replaced by the file  you just uploaded.     ...

  • Page 159: Firmware Upgrade

    3­6 Firmware Upgrade    The system software used by this router is called ‘firmware’, just like any  applications on your computer, when you replace the old application  with a new one; your computer will be equipped with new functions.  You can also use this firmware upgrade function to add new functions to  your router, even fix the bugs of this router.    To upgrade firmware, follow the instructions below:    Click ‘Tools’ located at the upper‐right side of the web management  interface, then click ‘Firmware Upgrade’ on the left of the web  management interface, then the following will be displayed on your web  browser:        Click ‘Next’, and the following will be displayed:    159 ...
  • Page 160     Click the ‘Browse’ button first; you’ll be prompted to provide the  filename of firmware upgrade file. Download the latest firmware file  from our website, and use it to upgrade your router.      After a firmware upgrade file is selected, click the ‘Apply’ button, and  the router will start the firmware upgrade procedure automatically. The  procedure may take several minutes, please be patient.      NOTE: Never interrupt the upgrade procedure by closing the web browser or physically disconnect your computer from the router. If the firmware you   uploaded is corrupt, the firmware upgrade will fail, and you may have to  ...

  • Page 161: System Reset

    3­7 System Reset    If you think the network performance is bad, or you found the behavior  of the router is strange, you can perform a router reset.    To do so, click ‘Tools’ located at the upper‐right side of the web  management interface, then click ‘Reboot’ on the left of the web  management interface, then the following will be displayed on your web  browser:        Click ‘Apply’ button to reboot restore your router, and it will be available  again after a few moments.  161 ...

  • Page 162: Chapter Iv: Appendix

    Chapter IV: Appendix    4­1 Hardware Specification    WAN Port: 10/100M UTP Port x 1 LAN Ports: 10/100M UTP Port x 4 Antenna: 2dBi Dipole Fixed Antenna x 2 (2T2R Spatial Multiplexing MIMO configuration; 2 antennas are for signal transmitting and 2 antennas are for signal receiving) Power: 5VDC, 1A Switching Power Adapter Dimensions: 30(H) x 127(W) x 96(D) mm...

  • Page 163: Troubleshooting

      4­2 Troubleshooting    If you found the router is working improperly or stops responding,  please read this troubleshooting section first.      Scenario  Solution  Router is not  a. Check the connection of the power cord  responding to me  and network cable of this router. All cords  when I want to access  and cables should be correctly and firmly  it by web browser  inserted into the router.  b. If all LEDs on this router are off, check the  status of the A/C power adapter, and make  sure it’s correctly powered.  c. You must use the same IP address range  which the router uses.  d. Are you using MAC or IP address filter? Try  to connect the router by another computer  and see if it works; if not, restore your  router to factory default settings (pressing  the ‘reset’ button for over 10 seconds).  e. Set your computer to obtain an IP address  automatically (DHCP), and see if your  computer can get an IP address.  f. Do a firmware upgrade (if available) and  see if the issue remains.  g. If all above solutions don’t work, contact  the place of purchase for help. ...
  • Page 164 Can’t get connected to  a. Go to ‘Status’ ‐> ‘Internet Connection’  the Internet  menu, and check the Internet connection  status.  b. If you connected a computer to the  Internet directly before, try to do that  again, and check if you can get connected  to the Internet with your computer directly  attached to the device provided by your  Internet service provider.  c. Check PPPoE / L2TP / PPTP user ID and  passwords again.  d. Call your Internet service provider and  check if there’s something wrong with their  service.  e. If you just can’t connect to one or more  websites, but you can still use other  Internet services, check the URL/Keyword  filter.  f. Try to reset the router and try again later.  g. Reset or reboot the device provided by  your Internet service provider.  I can’t locate my  a. Is ‘Broadcast ESSID’ set to off? Please  router by my wireless  remember that you have to input the ESSID on  client  your wireless client manually, if ESSID  broadcast is disabled.  b. Are you within range of the wireless router?      164 ...
  • Page 165 File download is very  a. Are you using the QoS function? Try to  slow or breaks  disable it and try again.  frequently  b. Try to reset the router and see if it’s better  after that.    c. If this never happened before, call your  Internet service provider to know if there is  something wrong with their network.  I can’t log onto the  a. Make sure you’re connecting to the correct  web management  IP address of the router  interface: password is  b. The password is case‐sensitive. Make sure  wrong  the ‘Caps Lock’ light is not illuminated.  c. If you forget the password, do a hard reset  by holding in the reset button for 10 seconds.  The date and time of  a. Adjust the internal clock of the router.  all event logs are  wrong      165 ...
