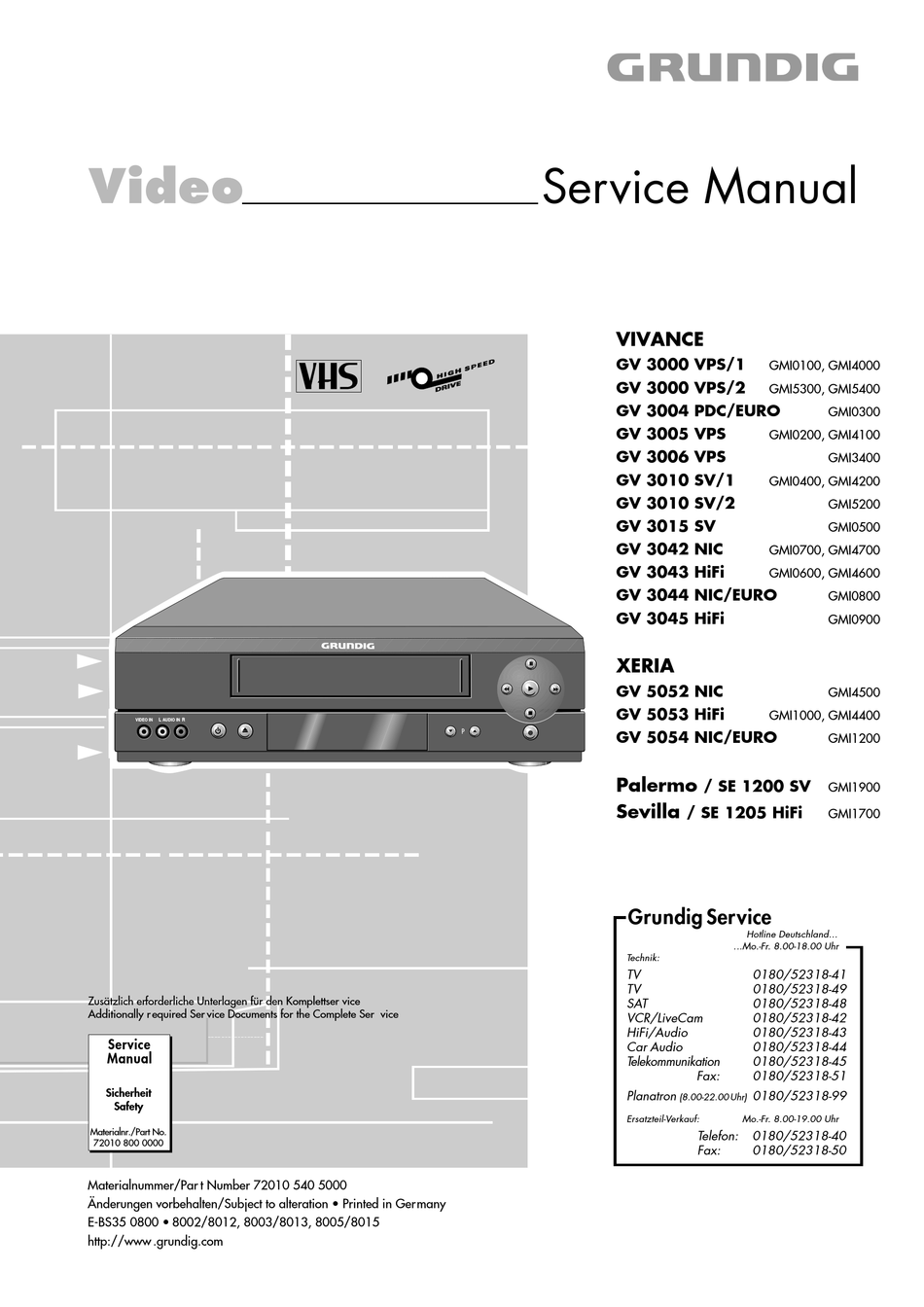

Zusätzlich erforderliche Unterlagen für den Komplettser vice
Additionally r equired Ser vice Documents for the Complete Ser vice
Service
Manual
Sicherheit
Safety
Materialnr./Part No.
72010 800 0000
Materialnummer/Par t Number 72010 540 5000
Änderungen vorbehalten/Subject to alteration • Printed in Germany
E-BS35 0800 • 8002/8012, 8003/8013, 8005/8015
http://www .grundig.com
Service Manual
2. Ergänzung / Supplement 2
VIVANCE
GV 3000 VPS/1
GV 3000 VPS/2
GV 3004 PDC/EURO
GV 3005 VPS
GV 3006 VPS
GV 3010 SV/1
GV 3010 SV/2
GV 3015 SV
GV 3042 NIC
GV 3043 HiFi
GV 3044 NIC/EURO
GV 3045 HiFi
XERIA
$
GV 5052 NIC
8
§
§
GV 5053 HiFi
7
P
S
A
GV 5054 NIC/EURO
Palermo
Sevilla
GMI0100, GMI4000
GMI5300, GMI5400
GMI0200, GMI4100
GMI0400, GMI4200
GMI0700, GMI4700
GMI0600, GMI4600
GMI1000, GMI4400
/ SE 1200 SV
/ SE 1205 HiFi
Grundig Service
Hotline Deutschland...
...Mo.-Fr. 8.00-18.00 Uhr
Technik:
TV
0180/52318-41
TV
0180/52318-49
SAT
0180/52318-48
VCR/LiveCam
0180/52318-42
HiFi/Audio
0180/52318-43
Car Audio
0180/52318-44
Telekommunikation
0180/52318-45
Fax:
0180/52318-51
Planatron
0180/52318-99
(8.00-22.00 Uhr)
Ersatzteil-Verkauf:
...Mo.-Fr. 8.00-19.00 Uhr
Telefon:
0180/52318-40
Fax:
0180/52318-50
GMI0300
GMI3400
GMI5200
GMI0500
GMI0800
GMI0900
GMI4500
GMI1200
GMI1900
GMI1700

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VIVANCE GV 3000 VPS/1 and is the answer not in the manual?

Questions and answers

Al Jose
February 12, 2025

No signal screen notification

0
1 comments:
Mr. Anderson
February 12, 2025

The "No signal" screen notification on the Grundig VIVANCE GV 3000 VPS/1 means that the television is not receiving a valid signal from the video recorder. This can happen if the antenna cable is not properly connected, if the TV is not tuned to the correct channel, or if the SCART (Euro-AV) cable is not properly attached. To resolve this, ensure all cables are securely connected and the TV is tuned to the correct AV input or channel.

This answer is automatically generated

0

Subscribe to Our Youtube Channel

Related Manuals for Grundig VIVANCE GV 3000 VPS/1

Summary of Contents for Grundig VIVANCE GV 3000 VPS/1

  • Page 1 Service Manual Video 2. Ergänzung / Supplement 2 VIVANCE GV 3000 VPS/1 GMI0100, GMI4000 GV 3000 VPS/2 GMI5300, GMI5400 GV 3004 PDC/EURO GMI0300 GV 3005 VPS GMI0200, GMI4100 GV 3006 VPS GMI3400 GV 3010 SV/1 GMI0400, GMI4200 GV 3010 SV/2...

  • Page 2: Table Of Contents

    Overview of Operating Modes ........... 5-20 Auswechseln von Laufwerksteilen ..........5-6 Replacing Parts of the Drive Mechanism ........5-21 Einstellungen ................5-14 Adjustments ................5-29 Explosionszeichnungen Exploded Views and und Ersatzteillisten ......6-1…6-20 Spare Parts Lists ........ 6-1…6-20 1 - 2 GRUNDIG Service...

  • Page 3: Allgemeiner Teil

    S./P. 4-11/33 TM-1: Bedienplatte / Control Board • • • S./P. 4-11/37 TM-1: Bedienplatte / Control Board • • • S./P. 4-57 TN-3: Stereo Decoder • • • • • S./P. 4-58 TN-6: NICAM Decoder GRUNDIG Service 1 - 3...

  • Page 4: Feature-Übersicht

    Mikro onbuchse / Micro Jack Kop hörerbuchse / Headphone Jack RS232 Buchse / Socket SYNCHRO EDIT Buchse / Socket • • • SAT-Steuerbuchse / SAT Remote Control • • • VCR-SAT 1 (nachrüstbar / retrofittable) 1 - 4 GRUNDIG Service...

  • Page 5: Messgeräte / Messmittel

    Digital multimeter AF generator Millivoltmeter Stabilisiertes Netzgerät Millivoltmeter Stabilized power supply Beachten Sie bitte das Grundig Messtechnik-Programm, das Sie unter Please note the Grundig Catalog "Test and Measuring Equipment" folgender Adresse erhalten: obtainable from: Grundig AG Grundig AG Geschäftsbereich Instruments Geschäftsbereich Instruments...

  • Page 6: Servicehinweise

    – 2 Schrauben (Fig. 3) und 2 Schrauben (Fig. 2) herausdre- – To remove the Drive Mechanism, lift it in horizontal position. hen. – Laufwerk waagerecht nach oben herausnehmen. CN351 CN181 CN201 Fig. 3 Fig. 4 1 - 6 GRUNDIG Service...
  • Page 7 5. Messwerte und Oszillogramme 5. Measured Values and Oscillograms Bei den in den Schaltplänen und Oszillogrammen angegebenen The measured values given in the circuit diagrams and oscillograms Messwerten handelt es sich um Näherungswerte! are approximates! GRUNDIG Service 1 - 7...

  • Page 8: Bedienhinweise

    Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in den entsprechenden Ersatzteillisten finden. VIDEO IN L AUDIO IN R Ü P EURO-AV1 DECODER/ EURO-AV2 AUDIO AC IN Ä Ö 1 - 8 GRUNDIG Service...
  • Page 9 GV 30…, GV 50… Allgemeiner Teil / General Section TIMER / V+ ON/OFF 0 : 0 0 : 0 0 TIMER / V+ GRUNDIG Service 1 - 9...
  • Page 10 AUDIO AUDIO EURO-AV1 EURO-AV1 DECODER/ DECODER/ EURO-AV2 EURO-AV2 AUDIO AUDIO AC IN T SA IN PU -6 0 M Hz 0- 21 A ma 0, 35 E CO SAT-LINK M OV T RE E- PA 1 - 10 GRUNDIG Service...
  • Page 11 GV 30…, GV 50… Allgemeiner Teil / General Section C H 2 7 R F Ü Ü C D F E C D F E GRUNDIG Service 1 - 11...
  • Page 12 Allgemeiner Teil / General Section GV 30…, GV 50… C H 2 7 C D F E Ü 1 - 12 GRUNDIG Service...
  • Page 13 GV 30…, GV 50… Allgemeiner Teil / General Section 0 : 0 0 : 0 0 * P Ü * P Ü GRUNDIG Service 1 - 13...
  • Page 14 Allgemeiner Teil / General Section GV 30…, GV 50… 0 : 0 0 : 0 0 1 - 14 GRUNDIG Service...
  • Page 15 GV 30…, GV 50… Allgemeiner Teil / General Section ß TIMER / V+ * P Ü PAY-TV T SA IN PU 0 MH SAT-LINK T RE EURO-AV1 EURO-AV1 DECODER/ DECODER/ EURO-AV2 EURO-AV2 AUDIO AUDIO AC IN AC IN GRUNDIG Service 1 - 15...
  • Page 16 Allgemeiner Teil / General Section GV 30…, GV 50… * P Ü 1 - 16 GRUNDIG Service...
  • Page 17 GV 30…, GV 50… Allgemeiner Teil / General Section C D F E C D F E CD F GRUNDIG Service 1 - 17...
  • Page 18 Allgemeiner Teil / General Section GV 30…, GV 50… 1 - 18 GRUNDIG Service...
  • Page 19 GV 30…, GV 50… Allgemeiner Teil / General Section O F F R F C H 2 7 R F GRUNDIG Service 1 - 19...
  • Page 20 Allgemeiner Teil / General Section GV 30…, GV 50… 1 - 20 GRUNDIG Service...
  • Page 21 GV 30…, GV 50… Allgemeiner Teil / General Section – GRUNDIG Service 1 - 21...
  • Page 22 This chapter contains excerpts from the user manual. For further particulars please refer to the appropriate user manual the part number of which is indicated in the relevant spare parts list. VIDEO IN L AUDIO IN R Ü P 1 - 22 GRUNDIG Service...
  • Page 23 GV 30…, GV 50… Allgemeiner Teil / General Section EURO-AV1 DECODER/ EURO-AV2 AUDIO AC IN Ä Ö TIMER / V+ GRUNDIG Service 1 - 23...
  • Page 24 T RE -P AR LI VE EURO-AV1 EURO-AV1 DECODER/ DECODER/ EURO-AV2 EURO-AV2 AUDIO AUDIO AC IN AC IN Ä EURO-AV1 EURO-AV1 DECODER/ DECODER/ EURO-AV2 EURO-AV2 AUDIO AUDIO Ö EURO-AV1 EURO-AV1 DECODER/ DECODER/ EURO-AV2 EURO-AV2 AUDIO AUDIO 1 - 24 GRUNDIG Service...
  • Page 25 GV 30…, GV 50… Allgemeiner Teil / General Section EURO-AV1 EURO-AV1 DECODER/ DECODER/ EURO-AV2 EURO-AV2 AUDIO AUDIO GRUNDIG Service 1 - 25...
  • Page 26 Allgemeiner Teil / General Section GV 30…, GV 50… Ü C D F E C D F E C H 2 7 CD F E 1 - 26 GRUNDIG Service...
  • Page 27 GV 30…, GV 50… Allgemeiner Teil / General Section C D F E Ü 0 : 0 0 : 0 0 GRUNDIG Service 1 - 27...
  • Page 28 Allgemeiner Teil / General Section GV 30…, GV 50… * P Ü * P Ü 1 - 28 GRUNDIG Service...
  • Page 29 GV 30…, GV 50… Allgemeiner Teil / General Section 0 : 0 0 : 0 0 ß TIMER / V+ * P Ü GRUNDIG Service 1 - 29...
  • Page 30 Allgemeiner Teil / General Section GV 30…, GV 50… PAY-TV T SA IN PU 0 MH SAT-LINK T RE EURO-AV1 EURO-AV1 DECODER/ DECODER/ EURO-AV2 EURO-AV2 AUDIO AUDIO AC IN AC IN Ü 1 - 30 GRUNDIG Service...
  • Page 31 GV 30…, GV 50… Allgemeiner Teil / General Section C D F E C D F E C D F E CD F E GRUNDIG Service 1 - 31...
  • Page 32 Allgemeiner Teil / General Section GV 30…, GV 50… 1 - 32 GRUNDIG Service...
  • Page 33 GV 30…, GV 50… Allgemeiner Teil / General Section O F F R F C H 2 7 R F GRUNDIG Service 1 - 33...
  • Page 34 Allgemeiner Teil / General Section GV 30…, GV 50… 1 - 34 GRUNDIG Service...
  • Page 35 GV 30…, GV 50… Allgemeiner Teil / General Section – GRUNDIG Service 1 - 35...

  • Page 36: General Section .................................. 1-3

    Allgemeiner Teil / General Section GV 30…, GV 50… 1 - 36 GRUNDIG Service...

  • Page 37: Fehlerdiagnoseprogramm

    Laufwerk steht an der Stelle an der der Fehler auftrat, In der Fehlerdiagnoseanzeige wird die Betriebsdauer der Kopfscheibe Gerät schaltet in Standby-Betrieb. zweistellig in 100-Stunden-Bereichen angezeigt. Ursache: Cassette im Schacht verklemmt, Cassettenschacht- Beispiel: Anzeige 10 = Betriebsstundenbereich 900 bis 999. mechanik, Cassettenschachtgetriebe. GRUNDIG Service 2 - 1...
  • Page 38 VCR switches to Standby mode. display as two-digit numbers by hundreds. Cause: Cassette jammed within the cassette compartment, Example: Indication 10 = operating hours ranging from 900 to 999. cassette compartment mechanism, cassette com- partment gears. 2 - 2 GRUNDIG Service...

  • Page 39: Abgleichvorschriften

    Sendernormtestbild mit Tonmodulation "Stereo" einspeisen. TN-3: – rechter Kanal 1kHz, 30% moduliert mum einstellen. Übersprechen – linker Kanal unmoduliert VR631 Oszilloskop: ........ EURO-AV-Buchse Pin 3 Auf der Fernbedienung die Taste "Audio" sooft drücken bis "L R" im Display erscheint. GRUNDIG Service 3 - 1...
  • Page 40 Crosstalk VR631 – left channel not modulated Oscilloscope: ........ EURO-AV socket Pin 3 Press the "Audio" button on the remote control so often as is necessary to make "L R" appear in the display. 3 - 2 GRUNDIG Service...
  • Page 43 Q2304/ Q2305 NORM A CTL...

  • Page 44: Platinenabbildungen Und Schaltpläne

    Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 30…, GV 50… Blockschaltplan / Block Circuit Diagram – Digital / Servo IC301 IC304 IC302 IC305 TM-A IC371 3 IN 1 TUNER TU601 TN-6 IC681 IC632 IC631 TN-3 4 - 4 GRUNDIG Service...
  • Page 45 GV 30…, GV 50… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams IC301 GRUNDIG Service 4 - 5...
  • Page 46 Q2301 Q2302 Q2201 Q2202...

  • Page 47: Interface (Audio/Video)

    TO IC301 AV2 R V OUT CONTROL V IN V OUT FSS IN (IC301) EURO AV DECODER A IN(PIN2,6) A IN(PIN2,6) CN871 CN872 R OUT DEC OUT R L OUT RGB(BLUE) DEC OUT L RGB(GREEN) RGB(RED) GRUNDIG Service 4 - 7...
  • Page 48 YCA AD MUTE TO SY-A AUDIO OUT AD OUT AUDIO TO TUNER R/P HEAD AD MUTE TO SY-A MUTE AUDIO Q2203 E HEAD FULL E HEAD AUDIO IN TO TUNER AUDIO Q SOUND R/P HEAD (SURROUND) OPTION AUDIO E HEAD FULL E HEAD...
  • Page 49 REC H DPC DXMIN H BUFFER VIN_F V OUT TO TB-1 (SYNC) H AMP SW Q1010 TUNER BUF. Q3106 AV1 SYNC TO TB-1 SWD5V C SYNC TO SY-A,IC121 V LOCK P I2C DATA TO SY-A I2C CLK GRUNDIG Service GRUNDIG Service...
  • Page 50 Platinenabbildungen und Schaltpl Platinenabbildungen und Schaltpl CP-1: Chassisplatte / Chassis Board; TM-1: Bedienplatte / Control Board; TB-2: Buchsenplatte / Socket Board Konventionelle Bestückung – Ansicht von der Lötseite / Conventional Assembly – View of the Solder Side CP-1 TM-1 TB-2 4 - 11 4 - 12...
  • Page 51 Q5114 E 3 R2075 K 7 R3103 D 10 C2006 I 11 C3073 F 7 D5001 J 1 J1263 J 11 J3206 J3324 J8803 B 15 Q5115 D 3 R2076 J 7 R3104 D 10 GRUNDIG Service 4 - 13...

  • Page 52: Oszillogramme

    IC101-(90) IC301-(23) RF SWP IC301-(24) IC301-(24) V LOCK REC/PLAY REC/PLAY REC/PLAY REC/PLAY 20 s 500mV M 500 s 10ms IC301-(28) C-SYNC IC301-(33,34) IC301-(65) IC301-(66) REC/PLAY 200mV M 500 s 20ms IC301-(67) CFG OUT IC301-(74) CTL+ 4 - 14 GRUNDIG Service...
  • Page 53 GV 30…, GV 50… CP-1: Chassisplatte / Chassis Board; TM-1: Bedienplatte / Control Board; TB-2: Buchsenplatte / Socket Board SMD Bestückung – Ansicht von der Lötseite / SMD Assembly – View of the Solder Side CP-1 TM-1 TB-2 GRUNDIG Service GRUNDIG Service...
  • Page 54 Platinenabbildungen und Schaltpl Platinenabbildungen und Schaltpl GV 3000…, GV 3005…, GV 3006… MC-A / SY-A / TM-A: Chassisplatte – Bedieneinheit/Laufwerksteuerung / Chassis Board – Keyboard/Drive Control TM-1: Bedienplatte / Control Board Hinweis / Notes: S./P. 4-14 Oszillogramme / Oscillograms S./P. 4-41 Schaltplan vergrößert / Circuit Diagram enlarged (GV 5052…, GV 5053…, SE 1205…) S./P.
  • Page 55 TN-A / VA-A: Chassisplatte – Empfangseinheit/Video/Chroma/Audio/VPS/PDC / Chassis Board – Frontend/Video/Chroma/Audio/VPS/PDC P. 4-18 P. 4-18 P. 4-18 Hinweis / Notes: S./P. 4-14 Oszillogramme / Oscillograms S./P. 4-45 Schaltplan vergrößert / Circuit Diagram enlarged (GV 3044…, GV 5054…) S./P. 4-49 Koordinaten / Coordinates GRUNDIG Service GRUNDIG Service...
  • Page 56 Platinenabbildungen und Schaltpl Platinenabbildungen und Schaltpl GV 3004… MC-A / SY-A / TM-A: Chassisplatte – Bedieneinheit/Laufwerksteuerung / Chassis Board – Keyboard/Drive Control TM-1: Bedienplatte / Control Board Hinweis / Notes: S./P. 4-14 Oszillogramme / Oscillograms S./P. 4-41 Schaltplan vergrößert / Circuit Diagram enlarged (GV 5052…, GV 5053…, SE 1205…) S./P.
  • Page 57 TN-A / VA-A: Chassisplatte – Empfangseinheit/Video/Chroma/Audio/VPS/PDC / Chassis Board – Frontend/Video/Chroma/Audio/VPS/PDC P. 4-22 P. 4-22 P. 4-22 Hinweis / Notes: S./P. 4-14 Oszillogramme / Oscillograms S./P. 4-45 Schaltplan vergrößert / Circuit Diagram enlarged (GV 3044…, GV 5054…) S./P. 4-49 Koordinaten / Coordinates GRUNDIG Service GRUNDIG Service...
  • Page 58 Platinenabbildungen und Schaltpl Platinenabbildungen und Schaltpl GV 3010…, GV 3015…, SE 1200… MC-A / SY-A / TM-A: Chassisplatte – Bedieneinheit/Laufwerksteuerung / Chassis Board – Keyboard/Drive Control TM-1: Bedienplatte / Control Board Hinweis / Notes: S./P. 4-14 Oszillogramme / Oscillograms S./P. 4-41 Schaltplan vergrößert / Circuit Diagram enlarged (GV 5052…, GV 5053…, SE 1205…) S./P.
  • Page 59 TN-A / VA-A: Chassisplatte – Empfangseinheit/Video/Chroma/Audio/VPS/PDC / Chassis Board – Frontend/Video/Chroma/Audio/VPS/PDC P. 4-26 P. 4-26 P. 4-26 Hinweis / Notes: S./P. 4-14 Oszillogramme / Oscillograms S./P. 4-45 Schaltplan vergrößert / Circuit Diagram enlarged (GV 3044…, GV 5054…) S./P. 4-49 Koordinaten / Coordinates GRUNDIG Service GRUNDIG Service...
  • Page 60 Platinenabbildungen und Schaltpl Platinenabbildungen und Schaltpl GV 3042…, GV 3043…, GV 3045… MC-A / SY-A / TM-A: Chassisplatte – Bedieneinheit/Laufwerksteuerung / Chassis Board – Keyboard/Drive Control TM-1: Bedienplatte / Control Board Hinweis / Notes: S./P. 4-14 Oszillogramme / Oscillograms S./P. 4-41 Schaltplan vergrößert / Circuit Diagram enlarged (GV 5052…, GV 5053…, SE 1205…) S./P.
  • Page 61 TB-2: Buchsenplatte / Socket Board P. 4-30 P. 4-57 P. 4-58 P. 4-30 P. 4-30 Hinweis / Notes: S./P. 4-14 Oszillogramme / Oscillograms S./P. 4-45 Schaltplan vergrößert / Circuit Diagram enlarged (GV 3044…, GV 5054…) S./P. 4-49 Koordinaten / Coordinates GRUNDIG Service GRUNDIG Service...
  • Page 62 Platinenabbildungen und Schaltpl Platinenabbildungen und Schaltpl GV 3044…, GV 5054… MC-A / SY-A / TM-A: Chassisplatte – Bedieneinheit/Laufwerksteuerung / Chassis Board – Keyboard/Drive Control TM-1: Bedienplatte / Control Board Hinweis / Notes: S./P. 4-14 Oszillogramme / Oscillograms S./P. 4-41 Schaltplan vergrößert / Circuit Diagram enlarged (GV 5052…, GV 5053…, SE 1205…) S./P.
  • Page 63 TB-2: Buchsenplatte / Socket Board P. 4-34 P. 4-34 P. 4-34 Hinweis / Notes: S./P. 4-14 Oszillogramme / Oscillograms S./P. 4-45 Schaltplan vergrößert / Circuit Diagram enlarged (GV 3044…, GV 5054…) S./P. 4-49 Koordinaten / Coordinates GRUNDIG Service GRUNDIG Service...
  • Page 64 Platinenabbildungen und Schaltpl Platinenabbildungen und Schaltpl GV 5052…, GV 5053…, SE 1205… MC-A / SY-A / TM-A: Chassisplatte – Bedieneinheit/Laufwerksteuerung / Chassis Board – Keyboard/Drive Control TM-1: Bedienplatte / Control Board Hinweis / Notes: S./P. 4-14 Oszillogramme / Oscillograms S./P. 4-41 Schaltplan vergrößert / Circuit Diagram enlarged (GV 5052…, GV 5053…, SE 1205…) S./P.
  • Page 65 TB-2: Buchsenplatte / Socket Board P. 4-38 P. 4-57 P. 4-58 P. 4-38 P. 4-38 Hinweis / Notes: S./P. 4-14 Oszillogramme / Oscillograms S./P. 4-45 Schaltplan vergrößert / Circuit Diagram enlarged (GV 3044…, GV 5054…) S./P. 4-49 Koordinaten / Coordinates GRUNDIG Service GRUNDIG Service...
  • Page 72 J8507 J8508 J8509 J8510 J8511 J8512 J8513 J8515 J8601 J8602 J8603 J8604 J8605 J8606 J8607 J8608 J8609 J8610 J8651 J8652 J8653 J8654 J8655 J8656 J8657 J8658 J8659 J8660 J8661 J8662 J8663 J8664 J8665 J8666 J8667 4 - 52 GRUNDIG Service...
  • Page 76 R2606 R2609 R2610 R2618 R2623 R2631 R2632 R2636 R2637 R2640 R2641 R2642 R2643 R2644 R2645 R2646 R2647 R2648 R2649 R2650 P. 4-36 R2651 (GV5054) R2652 P. 4-40 R2653 (GV5052, GV5053) R2654 R2661 R2662 R2663 R2664 4 - 56 GRUNDIG Service...
  • Page 77 C6318 C6319 C6320 C6321 CN631 IC631 IC632 J6301 J6302 L6301 L6302 L6303 Q6301 R6301 R6303 R6304 R6305 R6306 R6307 R6308 R6311 R6312 R6313 T6301 VR631 X6301 XF631 XF632 P. 4-32 (GV3043) P. 4-40 (GV5053, SE1205) GRUNDIG Service 4 - 57...
  • Page 78 J6812 J6825 Q6803 R6812 R6822 C6808 C6818 C6833 C6843 J6802 J6813 J6826 R6801 R6813 R6823 C6809 C6819 C6834 C6845 J6803 J6814 J6827 R6802 R6814 R6824 C6810 C6820 C6835 C6846 J6804 J6816 L6802 R6803 R6815 X6801 4 - 58 GRUNDIG Service...

  • Page 79: Laufwerk

    – Achten Sie auch darauf, dass weder Staub noch Fremdkörper auf Hinweis zur Verwendung von Reinigungsmitteln: die zu schmierenden Stellen gelangen. – Verwenden Sie ausschließlich vorgeschriebene Reinigungsmittel, denn unzulässige Reinigungsmittel können die zu reinigenden Teile beschädigen. GRUNDIG Service 5 - 1...

  • Page 80: Wartung Und Überprüfung Des Laufwerks

    040F Blattfeder 040D Schachtboden Schachtführung, rechts 040A Spannfeder, 0200 Cassettenschacht Cassettenfüh- 1000 rung, rechts 040C Schieber, Cassettenschacht Führungs- 0600 hebel, links 1000 Welle 0700 Führungshebel, Cassettenführung unten rechts 0300 Hebel, Cassetten- schachtklappe 0500 Fig. 4.1 5 - 2 GRUNDIG Service...
  • Page 81 Steuerhebel, Band- zugfühler 40400 Bremsrückholfeder 31300 Getriebefeder 31200 Getrieberad 2 60400 Antriebsrad, Cassettenschacht 60800 Bremsschieber links 30400 Bremse und Getribehebel 31100 Bremsschieberfeder links 30500 Getrieberad 1 60300 Riemenscheibe, Schneckenrad 60200 Reibkupplung Lademotor 60100 20500 Fig. 4.3 GRUNDIG Service 5 - 3...

  • Page 82: Überprüfung Der Laufwerksfunktionen

    (60200) gedreht werden muss, um in die EJECT-Posi- Modus liegt und deshalb nicht angezeigt werden kann. tion zu gelangen. Aus diesem Grund ist auch keine Markierungslinie für den INITIAL-Modus vorgesehen. Bezugslinie zeigt Hexa- dezimalzahlen Fig. 5.2 Fig. 5.3 5 - 4 GRUNDIG Service...

  • Page 83: Servicetestmode Der Laufwerksfunktionen

    – Durch Drücken der Taste A wird der Service-Test-Mode beendet. – Danach ist normaler Betrieb möglich. 7. Übersicht der Laufwerkfunktionen 7.1 Funktionsablauf-Diagramm Laufwerkfunktion DATA EJECT Fig. 7.3 IN REW INITIAL REVIEW (R-SEARCH) IDLER STILL/SLOW PLAY/STOP BRAKE FF/REW Fig. 7.1 GRUNDIG Service 5 - 5...

  • Page 84: Auswechseln Von Laufwerksteilen

    Haken A und die Passstifte B in die Löcher C eingrei- fen (Fig. 8.3). Fig. 8.1 6073 Cassettenschacht kpl. 0090 6073 Verriegelungshebel 040E Loch Hebel 60900 Fig. 8.3 5 - 6 GRUNDIG Service...
  • Page 85 Seitlich Fett (75988 061 7800) auftragen 0100 Cassettenschacht- führung links Fett (75988 061 7800) auftragen Fig. 8.9 Fett (75988 061 7800) auftragen 0500 Hebel, Cassettenschachtklappe Seitlich mit Fett (75988 061 7800) schmieren Fig. 8.6 Fig. 8.10 GRUNDIG Service 5 - 7...
  • Page 86 30400 Bremsschieber – Lademotor (60100) mit einem Schlitzschraubendreher vorne am Motor aus der Rastung heraushebeln und mit dem Schneckenrad Fig. 8.15 (60200) aus den Führungen nehmen (Fig. 8.13). – Beim Einbau beachten Sie bitte Fig. 8.14. 5 - 8 GRUNDIG Service...
  • Page 87 – Verwenden Sie zum Schmieren der Achsen und der Hülse aus- schließlich das Schmiermittel 75988 061 7800 und beachten Sie Achse mit Öl (75988 061 7700) schmieren die Schmierhinweise in Fig. 8.19 und Fig. 8.20 (grau hinterlegte Fig. 8.17 Flächen)! GRUNDIG Service 5 - 9...
  • Page 88 Fig. 8.23 und a in Fig. 8.24. Für die Öl Schmierstelle e in Fig. 8.24 verwenden Sie das Schmiermittel (75988 061 7700) 75988 061 8000. auf beide Stellen geben Fig. 8.21 5 - 10 GRUNDIG Service...
  • Page 89 – Verwenden Sie zum Schmieren der Fädelschlittenmechanik aus- schließlich das Schmiermittel 75988 061 7800 und beachten Sie Fett (75988 061 7800) auf schattierte Flächen auftragen die Schmierhinweise A … H und grau hinterlegte Flächen in Fig. Fig. 8.28 8.25 und Fig. 8.28! GRUNDIG Service 5 - 11...
  • Page 90 Fig. 8.32 70300 Kurvenrad, Andruckrolle 70300 70200 Steuerschieber, 50700 Andruckrolle Reversehebel Fett (75988 061 7800) 50800 seitlich auftragen Fig. 8.29 Fig. 8.33 70400 Cassettenklappenöffner 50800 Fett (75988 061 7800) auftragen 50700 Reversehebel Fig. 8.30 Fig. 8.34 5 - 12 GRUNDIG Service...
  • Page 91 Bandtrommel kpl. (11000) herausnehmen (Fig. 8.38). 21000 Rotor Einbau: Beim Einbau die Bandtrommel kpl. (11000) auf den beiden Passstiften Y der Montagefläche positionieren (Fig. 8.38). Die Schrauben (10400) mit einem Drehmoment von 3.9 bis 4.2kg/cm festziehen. Fig. 8.39 GRUNDIG Service 5 - 13...

  • Page 92: Einstellungen

    Drehmoment von 3,25 bis 3,75kg/cm vorsichtig eindre- – Taste Ï während der Wiedergabe drücken. Drehmoment des hen. Capstanwelle reinigen. linken Wickeltellers messen. Es muss zwischen 115 und 180g/cm liegen. 70500 Wärmeleitpaste Fig. 9.2 Fig. 8.41 5 - 14 GRUNDIG Service...
  • Page 93 Maximum und Geradlinigkeit einstellen. Ist diese Einstellung nicht möglich, so sind die Umlenkrollen (5050B und 5060B) des linken und rechten Fädelschlittens mit dem Einstellschraubendreher so einzustellen, dass die Amplitude der FM-Pakete möglichst geradlinig ist. GRUNDIG Service 5 - 15...

  • Page 94: Test Equipment / Jigs

    – Always use the specified oil and grease. Other lubricants may cause damage to the parts to be cleaned. malfunctions in the mechanism. – Be careful to keep the points/surfaces to be lubricated free of dust or foreign bodies. 5 - 16 GRUNDIG Service...

  • Page 95: Maintenance And Inspection Of The Drive Mechanism

    Stand, right Spring, tray 0200 Cassette guide, 1000 right 040C Slide, cass. drive 0600 Drive lever, left Spring, tray 1000 Shaft, drive Spring Drive lever, right Frame bottom 0700 Lever, door opener 0300 0500 Fig. 4.1 GRUNDIG Service 5 - 17...
  • Page 96 Gear wheel 2 60400 Lock gear 60800 Slide, soft brake s 30400 Lever brake and gear 31100 Spring, soft brake s 30500 Gear wheel 1 60300 Worm gear 60200 Pulley, friction clutch Loading motor 60100 20500 Fig. 4.3 5 - 18 GRUNDIG Service...

  • Page 97: Checking The Mechanism Mode Positions

    (60200) to reach the EJECT position. reason, there is also no marking line for the INITIAL mode. Take this edge as the reference-line Indicates HEX DATA Fig. 5.2 Fig. 5.3 GRUNDIG Service 5 - 19...

  • Page 98: Operating The Mechanism In The Service Test Mode

    – Afterwards, normal operations can be performed. 7. Overview of Operating Modes 7.1 Sequence of Operations Mechanism Operating Modes DATA EJECT Fig. 7.3 IN REW INITIAL REVIEW (R-SEARCH) IDLER STILL/SLOW PLAY/STOP BRAKE FF/REW Fig. 7.1 5 - 20 GRUNDIG Service...

  • Page 99: Replacing Parts Of The Drive Mechanism

    (0090) is positioned correctly when the two hooks A and the dowels B engage with the holes C (Fig. 8.3). Fig. 8.1 6073 Cassette mechanism 0090 6073 Lever, lid opener 040E Loch Lever 60900 Fig. 8.3 GRUNDIG Service 5 - 21...
  • Page 100 Apply grease (75988 061 7800) 0100 Stand l Apply grease (75988 061 7800) Fig. 8.9 Apply grease (75988 061 7800) Apply grease (75988 061 7800) 0500 Door opener lever to the side Fig. 8.6 Fig. 8.10 5 - 22 GRUNDIG Service...
  • Page 101 – Lever off the loading motor (60100) at the front with a slotted screwdriver and take it out from the clamps together with the worm 30400 Soft slide wheel (60200, Fig. 8.13). – For assembly please note Fig. 8.14. Fig. 8.15 GRUNDIG Service 5 - 23...
  • Page 102 Apply oil (75988 061 7700) to the shaft – For lubricating the axles and the bushing use exclusively the Fig. 8.17 lubricant 75988 061 7800 and observe the lubricating notes in Fig. 8.19 and Fig. 8.20 (shaded surfaces)! 5 - 24 GRUNDIG Service...
  • Page 103 75988 061 7800 for the lubricating points a, b, c, d in Fig. Apply oil 8.23 and a in Fig. 8.24. For the lubricating point e in Fig. 8.24 use (75988 061 7700) the lubricant 75988 061 8000. to each position Fig. 8.21 GRUNDIG Service 5 - 25...
  • Page 104 A … Apply grease (75988 061 7800) to the shaded part H and the shaded parts given in Fig. 8.25 and Fig. 8.28! Fig. 8.28 5 - 26 GRUNDIG Service...
  • Page 105 70300 pinch roller Load lever 50800 Apply grease (75988 061 7800) to the side Fig. 8.29 Fig. 8.33 50800 70400 Cassette lid opener Apply grease (75988 061 7800) 50700 Load lever Fig. 8.30 Fig. 8.34 GRUNDIG Service 5 - 27...
  • Page 106 Refitting: When refitting the tape drum (11000) align it to match with the two dowels Y of the mounting base on the mechanism chassis (Fig. 8.38). Tighten the screws (10400) using a torque of 3.9 to Fig. 8.39 4.2kg/cm. 5 - 28 GRUNDIG Service...

  • Page 107: Adjustments

    3.25 to 3.75kg/cm. Clean the capstan axle. – Press the Ï button in PLAY mode. Measure the torque of the left reel. The value must lie between 115 and 180g/cm. Head conducing paste Fig. 9.2 Fig. 8.41 GRUNDIG Service 5 - 29...
  • Page 108 If this adjustment is not successful, adjust the guide rollers (Pos. 5050B and 5060B) of the left and right threading roller unit with the adjustment screwdriver so that the amplitude of the FM pack- ages is as flat as possible. 5 - 30 GRUNDIG Service...

  • Page 112: Spare Parts List

    77400 941 5100 VIVANCE GV 3004 PDC/EURO VIVANCE GV 3004 PDC/EURO KEIN E-TEIL VOIR LISTE SEPAREE 77400 937 5100 VIVANCE GV 3000 VPS/1 SCHWARZ VIVANCE GV 3000 VPS/1 BLACK KEIN E-TEIL NO SPARE PART 0002.000 75988 054 0200 FUSS VORNE...
  • Page 113 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Spare Parts List 7 / 2000 VIVANCE GV 3005 VPS 7 / 2000 VIVANCE GV 3006 VPS MATERIAL-NR. / PART NO.: 77400 942 5100 BESTELL-NR. / ORDER NO.: GMI0200 SCHWARZ/BLACK MATERIAL-NR. / PART NO.: 77400 944 5100 BESTELL-NR. / ORDER NO.: GMI3400 SCHWARZ/BLACK MATERIAL-NR.
  • Page 114 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Spare Parts List VIVANCE GV 3010 SV/1 7 / 2000 7 / 2000 VIVANCE GV 3015 SV VIVANCE GV 3010 SV/2 MATERIAL-NR. / PART NO.: 77400 946 5100 BESTELL-NR. / ORDER NO.: GMI0400 SCHWARZ/BLACK (...1) MATERIAL-NR.
  • Page 115 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Spare Parts List 8 / 2000 VIVANCE GV 3042 NIC 8 / 2000 VIVANCE GV 3043 HIFI MATERIAL-NR. / PART NO.: 77400 951 5100 BESTELL-NR. / ORDER NO.: GMI0700 SCHWARZ/BLACK MATERIAL-NR. / PART NO.: 77400 953 5100 BESTELL-NR. / ORDER NO.: GMI0600 SCHWARZ/BLACK MATERIAL-NR.
  • Page 116 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Pièces détachées VIVANCE GV 3044 NIC/EURO 8 / 2000 8 / 2000 VIVANCE GV 3045 HIFI MATERIAL-NR. / PART NO.: 77400 956 5100 MATERIAL-NR. / N REFERENCE.: 77400 955 5100 BESTELL-NR. / ORDER NO.: GMI0900 SILBER/SILVER BESTELL-NR.
  • Page 117 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Spare Parts List 7 / 2000 XERIA GV 5052 NIC 7 / 2000 XERIA GV 5053 HIFI MATERIAL-NR. / PART NO.: 77400 959 5100 BESTELL-NR. / ORDER NO.: GMI1000 SCHWARZ/BLACK MATERIAL-NR. / PART NO.: 77400 958 5100 MATERIAL-NR.
  • Page 118 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Pièces détachées XERIA GV 5054 NIC/EURO 8 / 2000 7 / 2000 SE 1200 SV PALERMO MATERIAL-NR. / PART NO.: 77400 969 5100 MATERIAL-NR. / N REFERENCE.: 77400 961 5100 BESTELL-NR. / ORDER NO.: GMI1900 BESTELL-NR.
  • Page 119 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Spare Parts List 7 / 2000 SE 1205 HIFI SEVILLA 8 / 2000 LAUFWERK TAPE DRIVE MATERIAL-NR. / PART NO.: 77400 967 5100 MATERIAL-NR. / PART NO.: 75988 056 0000 BESTELL-NR. / ORDER NO.: GMI1700 SCHWARZ/BLACK POS.
  • Page 120 POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION © POS. NO. FIG. PART NUMBER QTY. Ersatzteilliste VIDEO Spare Parts List 61000 75988 061 2500 FEDER SPRING 61100 75988 061 6100 DAEMPFUNG DAMPER 7010A 75988 061 2600 HEBEL ANDRUCKROLLE LEVER PINCH ROLLER ALLE NICHT AUFGEFÜHRTEN E-TEILE 7010B 75988 061 2700...
  • Page 121 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste VIDEO L 06003 75988 054 5500 SPULE 10UH/COIL RR 00371 75988 060 2000 IR EMPFAENGER KPL Spare Parts List IR RECEIVER PC 00351 75988 060 2700 OPTOKOPPLER SG-269 PC 00352...
  • Page 122 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Spare Parts List ALLE NICHT AUFGEFÜHRTEN E-TEILE ALLE NICHT AUFGEFUEHRTEN E-TEILE SIEHE E-LISTE LP-CHASSIS 27599 022 0000 SIEHE E-LISTE LP-CHASSIS 27599 022 0000 8 / 2000 LP-CHASSIS GV 3004 PDC/EURO 7 / 2000 LP-CHASSIS CP-1-A GV 3005 VPS POUR LES PIECES DETACHEES NON ALL PARTS NOT LISTED REFER TO...
  • Page 123 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Spare Parts List ALLE NICHT AUFGEFÜHRTEN E-TEILE ALLE NICHT AUFGEFÜHRTEN E-TEILE SIEHE E-LISTE LP-CHASSIS 27599 022 0000 SIEHE E-LISTE LP-CHASSIS 27599 022 0000 7 / 2000 7 / 2000 LP-CHASSIS CP-1-A GV 3010SV/1 LP-CHASSIS CP-1-A GV 3015 SV ALL PARTS NOT LISTED REFER TO ALL PARTS NOT LISTED REFER TO...
  • Page 124 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Pièces détachées Spare Parts List ALLE NICHT AUFGEFUEHRTEN E-TEILE ALLE NICHT AUFGEFÜHRTEN E-TEILE SIEHE E-LISTE LP-CHASSIS 27599 022 0000 SIEHE E-LISTE LP-CHASSIS 27599 022 0000 7 / 2000 LP-CHASSIS CP-1-A 7 / 2000 LP-CHASSIS CP-1-A GV 5052 NIC POUR LES PIECES DETACHEES NON ALL PARTS NOT LISTED REFER TO GV 3044 NIC/EURO...
  • Page 125 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Spare Parts List ALLE NICHT AUFGEFÜHRTEN E-TEILE ALLE NICHT AUFGEFÜHRTEN E-TEILE SIEHE E-LISTE LP-CHASSIS 27599 022 0000 SIEHE E-LISTE LP-CHASSIS 27599 022 0000 7 / 2000 8 / 2000 LP-CHASSIS CP-1-A SE 1205HIFI LP-CHASSIS CP-1-A GV 3043 HIFI ALL PARTS NOT LISTED REFER TO ALL PARTS NOT LISTED REFER TO...
  • Page 126 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Spare Parts List ALLE NICHT AUFGEFÜHRTEN E-TEILE ALLE NICHT AUFGEFÜHRTEN E-TEILE SIEHE E-LISTE LP-CHASSIS 27599 022 0000 SIEHE E-LISTE LP-CHASSIS 27599 022 0000 8 / 2000 8 / 2000 LP-CHASSIS CP-1-A GV 3042 NIC LP-CHASSIS CP-1-A GV 3042 NIC ALL PARTS NOT LISTED REFER TO ALL PARTS NOT LISTED REFER TO...
  • Page 127 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Spare Parts List ALLE NICHT AUFGEFÜHRTEN E-TEILE SIEHE E-LISTE BUCHSENPL. 27599 002 9400 7 / 2000 8 / 2000 LP-BUCHSENPLATTE TB-1 LP-BUCHSENPLATTE TB-1 ALL PARTS NOT LISTED REFER TO SOCKET BOARD TB-1 SOCKET BOARD TB-1 PARTS-LIST SOCKET BOARD 27599 002 9400 MATERIAL-NR.
  • Page 128 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Spare Parts List ALLE NICHT AUFGEFÜHRTEN E-TEILE SIEHE E-LISTE LP-BEDIENPLATTE 75988 055 0000 7 / 2000 8 / 2000 LP-NICAM DECODER TN-6 LP-BEDIENPLATTE TM-1 ALL PARTS NOT LISTED REFER TO CONTROL BOARD TM-1 PARTS-LIST CONTROL BOARD 75988 055 0000 MATERIAL-NR.

This manual is also suitable for:

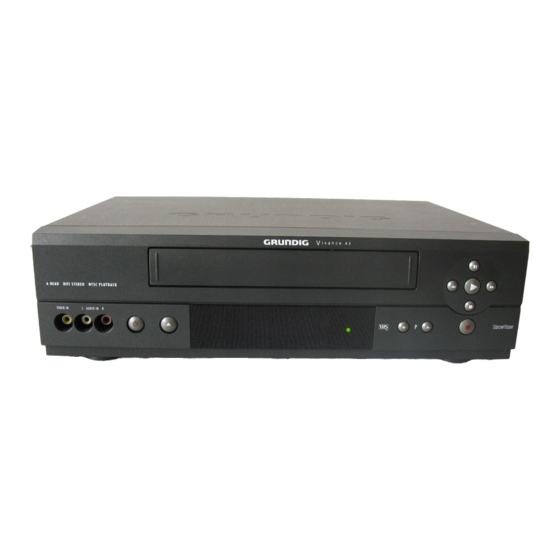

Vivance gv 3000 vps/2Vivance gv 3010 sv/2Gv 3015 svGv 3004 pdc/euroVivance gv 3042 nicGv 3043 hifi ... Show all

Table of Contents
