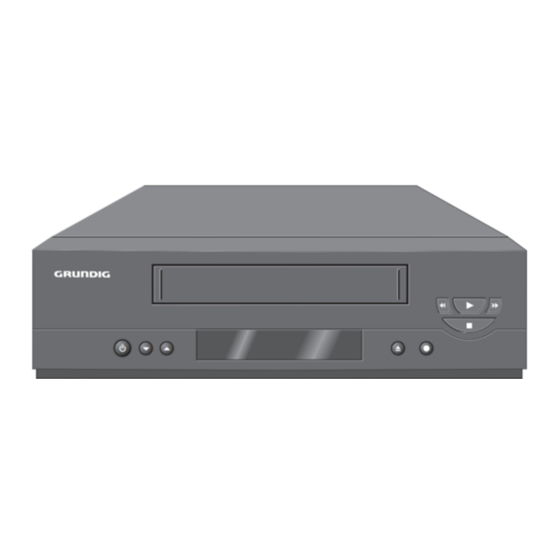

Grundig GV 29 VPS Service Manual
  1. Manuals
  2. Brands
  3. Grundig Manuals
  4. VCR
  5. GV 29 VPS
  6. Service manual

Grundig GV 29 VPS Service Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Service Manual
Grundig Service
Hotline Deutschland...
...Mo.-Fr. 8.00-18.00 Uhr
Technik:
TV
0180/52318-41
TV
0180/52318-49
SAT
0180/52318-48
VCR/LiveCam
0180/52318-42
HiFi/Audio
0180/52318-43
Car Audio
0180/52318-44
Telekommunikation
0180/52318-45
Fax:
0180/52318-51
Planatron
0180/52318-99
(8.00-22.00 Uhr)
Ersatzteil-Verkauf:
...Mo.-Fr. 8.00-19.00 Uhr
Telefon:
0180/52318-40
Fax:
0180/52318-50
Zusätzlich erforderliche
Unterlagen für den Komplettservice
Additionally required
Service Documents for the Complete Service
Service
Service
Manual
Manual
GV 29...
Sicherheit
GV 9000...
Safety
GV 9300...
Materialnr./Part No.
Materialnr./Part No.
72010 535 1500
72010 800 0000
Video
GV 29 VPS
G.MH 2300)
(
GV 29 VPS/5
G.MH 2400)
(
GV 9000 SV
G.MH 4600)
(
GV 9000 SV/5
G.MH 4700)
(
GV 9300 SV
PAL / SECAM
G.MH 5400)
(
GV 9300 SV/5
G.MH 5500)
(
Btx * 32700 #
Materialnummer
Part Number 72010 535 1500
Änderungen vorbehalten
Subject to alteration
Printed in Germany
E-BS34, E-BS35 0599
8002/8012 (OGB), 8003/8013
http:\\www.grundig.de
WÜ
•

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GV 29 VPS and is the answer not in the manual?

Questions and answers

Related Manuals for Grundig GV 29 VPS

Summary of Contents for Grundig GV 29 VPS

  • Page 1 Service Manual Video Grundig Service GV 29 VPS Hotline Deutschland..Mo.-Fr. 8.00-18.00 Uhr G.MH 2300) Technik: 0180/52318-41 GV 29 VPS/5 0180/52318-49 0180/52318-48 G.MH 2400) VCR/LiveCam 0180/52318-42 HiFi/Audio 0180/52318-43 GV 9000 SV Car Audio 0180/52318-44 G.MH 4600) Telekommunikation 0180/52318-45 Fax: 0180/52318-51...

  • Page 2: Table Of Contents

    Overview of Operating Modes ........... 5-20 Auswechseln von Laufwerksteilen ..........5-6 Replacing Parts of the Drive Mechanism ........5-21 Einstellungen ................5-14 Adjustments ................5-29 Explosionszeichnungen Exploded Views and und Ersatzteillisten ......6-1…6-10 Spare Parts Lists ........ 6-1…6-10 1 - 2 GRUNDIG Service...

  • Page 3: Allgemeiner Teil

    Camcorder-Eingangs-Buchsen / Input Sockets S-VHS-Buchsen / S-VHS Sockets (IN/OUT) "SYNCHRO-EDIT"-Buchse / Socket (ø 2,5mm Klinkenbuchse / mini-minijack ) Mikrofonbuchse / Micro Jack Kopfhörerbuchse / Headphone Jack RS232-Buchse / Socket RS232 SAT-Steuerbuchse / SAT Remote Control GRUNDIG Service 1 - 3...

  • Page 4: Meßgeräte / Meßmittel

    Frequenzzähler, Farbgenerator, Tongenerator, Stabilisiertes Netz- multimeter, Millivoltmeter, Frequency counter, Colour generator, AF gerät generator, Stabilized power supply Beachten Sie bitte das Grundig Meßtechnik-Programm, das Sie unter Please note the Grundig Catalog "Test and Measuring Equipment" folgender Adresse erhalten: obtainable from: Grundig AG, Geschäftsbereich Instruments...
  • Page 5 Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitungen. Weitergehende Informationen entnehmen Sie bitte den gerätespezifischen Bedienungsanleitungen, deren Materialnummer Sie in den entsprechenden Ersatzteillisten finden. AUF EINEN BLICK AUF EINEN BLICK ______________________________________________________ ________________________________________________________________ Die Fernbedienung Auf dieser Seite finden Sie die wichtigsten Funktionen der Fernbedienung. Die Vorderseite des Videorecorders Die Bedienung entnehmen Sie bitte dem jeweiligen Kapitel dieser Bedienungsan- leitung.
  • Page 6 ANSCHLIESSEN UND VORBEREITEN EINSTELLUNGEN ______ _________________________________________________________ Videorecorder und Fernsehgerät anpassen Diese Einstellung ist nicht notwendig, wenn der Videorecorder und das Fernseh- gerät mit einem EURO-AV-Kabel verbunden sind. Vorbereiten Fernsehgerät einschalten. Am Fernsehgerät den Programmplatz »AV« für Recorder-Wiedergabe über das Antennenkabel wählen. Nehmen Sie auch die Bedienungsanleitung Ihres Fernsehgerätes zur Hand.
  • Page 7 EINSTELLUNGEN EINSTELLUNGEN ________________________________________________________________________ ________________________________________________________________________ Fernseh-Programme einstellen – automatisch Suchlauf mit » OK« starten. – In der Anzeige am Videorecorder blinkt »AUTO«. (mit ATS euro plus) AUTOMATISCHES SORTIEREN. – Der Videorecorder sucht alle Fernsehkanäle nach Fernseh-Programmen ab, BITTE WARTEN sortiert und speichert sie. Der Suchlauf kann einige Minuten dauern. Der Videorecorder hat ein eigenes Empfangsteil.
  • Page 8 SONDEREINSTELLUNGEN SONDEREINSTELLUNGEN _________________________________ ________________________________________________________ Fernseh-Programme sortieren Zeile » LÖSCHEN« mit » « oder » « wählen und mit » « aktivieren. SENDER SORTIEREN – Am Bildschirm erscheint die Sendertabelle. BEWEGEN LÖSCHEN Vorbereiten NAME Gewünschtes Fernseh-Programm, das gelöscht werden soll, mit » «...
  • Page 9 UHRZEIT UND DATUM EINSTELLEN SONDEREINSTELLUNGEN ________________________________________________________ ________ Fernseh-Programme einstellen, Die Digitaluhr des Videorecorders läuft ca. 1 Stunde weiter, auch wenn der Videorecorder vom Stromnetz getrennt ist. durch manuelle Eingabe Die Uhrzeit ist in der Anzeige jedoch nicht sichtbar. Wenn Ihnen die Kanalzahlen/Sonderkanalzahlen der jeweiligen Fernseh-Pro- gramme nicht bekannt sind, oder wenn der Recorder ein Fernseh-Programm mit Uhrzeit und Datum automatisch aktualisieren dem Suchlauf-Speicher-System nicht finden konnte, dann können Sie diese Fern-...
  • Page 10 VCR NO. hängig voneinander bedient werden. » AUS « mit » « oder » AUTO« mit » « wählen und mit » « Fragen Sie Ihren Fachhändler, welche GRUNDIG Videorecorder hierfür geeignet bestätigen. ‹› :WÄHLEN :ÄNDERN sind. OK :EINGABE INFO:ENDE Damit sich beide Videorecorder nicht gegenseitig stören, muß...
  • Page 11 Operating Hints This chapter contains excerpts from the operating instructions. For further particulars please refer to the appropriate user manuals the part numbers of which are indicated in the relevant spare parts lists. AT A GLANCE AT A GLANCE _________________________________________________________________ ______________________________________________________________________ The remote control On this page you will find a brief description of the important remote control...
  • Page 12 CONNECTING AND PREPARATION SETTINGS ________ ____________________________________________________________________________ Adjusting the TV set to the video recorder This adjustment is not necessary if the video recorder and the TV set are connected with a EURO-AV cable. Preparation Switch the TV set on. On the TV set, select the »AV« programme position for video playback via the aerial socket.
  • Page 13 SETTINGS SETTINGS ____________________________________________________________________________________ ____________________________________________________________________________________ Channel programming with the automatic tuning Press the »OK« button. CLOCK – The » CLOCK« table appears on the picture screen. system ATS euro plus TIME DATE YEAR Check the time and the date. 9:03 05/02 The recorder has a built-in receiver.
  • Page 14 SPECIAL SETTINGS SPECIAL SETTINGS ____________________________________________________ _____________________________________________________________________ Re-sorting TV channels Select the » CANCEL« line using the » « or » « button then activate it with CHANNEL SORT the »OK« button. MOVE – The station table appears on the picture screen. CANCEL Preparation NAME...
  • Page 15 SETTING THE TIME AND DATE SPECIAL SETTINGS _____________________________________________________________________ ______________________ Manual channel programming The digital clock of the recorder continues running for approximately 1 hour even when the recorder is disconnected from the mains. If you know the channel/special channel numbers of the TV stations you wish to However, the time is not visible in the display programme, or if the recorder could not find a TV station with the help of the automatic tuning system, you can programme the channels manually.
  • Page 16 Selecting the video recorder’s control address VCR NO. RF-SYSTEM Call up the main menu using the » INFO« button. Your remote control can be used to operate different GRUNDIG video recorders ‹› :SELECT :CHANGE independently of one another. OK :ENTER INFO:EXIT Select the »...

  • Page 17: Servicehinweise

    – 2 Schrauben (Fig. 3) und 2 Schrauben (Fig. 2) herausdre- – To remove the Drive Mechanism, lift it in horizontal position. hen. – Laufwerk waagerecht nach oben herausnehmen. CN351 CN181 CN201 CN701 Fig. 3 Fig. 4 GRUNDIG Service 1 - 17...
  • Page 18 5. Meßwerte und Oszillogramme 5. Measured Values and Oscillograms Bei den in den Schaltplänen und Oszillogrammen angegebenen The measured values given in the circuit diagrams and oscillograms Meßwerten handelt es sich um Näherungswerte! are approximates! 1 - 18 GRUNDIG Service...

  • Page 19: Fehlerdiagnoseprogramm

    Laufwerk steht an der Stelle an der der Fehler auftrat, In der Fehlerdiagnoseanzeige wird die Betriebsdauer der Kopfscheibe Gerät schaltet in Standby-Betrieb. zweistellig in 100-Stunden-Bereichen angezeigt. Ursache: Cassette im Schacht verklemmt, Cassettenschacht- Beispiel: Anzeige 10 = Betriebsstundenbereich 900 bis 999. mechanik, Cassettenschachtgetriebe. GRUNDIG Service 2 - 1...
  • Page 20 VCR switches to Standby mode. display as two-digit numbers by hundreds. Cause: Cassette jammed within the cassette compartment, Example: Indication 10 = operating hours ranging from 900 to 999. cassette compartment mechanism, cassette com- partment gears. 2 - 2 GRUNDIG Service...
  • Page 21 "P:– : –". Mit den Tasten C / D das Standbild nach subjektiv 2. Standbild optimie- FBAS-Signal an der EURO-AV1-Buchse einspeisen und im Standardplay-Betrieb aufzeichnen. bestem Eindruck einstellen. Eigenaufnahme wiedergeben und Taste Ó drücken. GRUNDIG Service 3 - 1...
  • Page 22 With buttons C / D set the still picture according to your 2. Still Picture Feed a CCVS signal into the EURO-AV1 socket and Optimisation record it in Standardplay mode. best personal impression. Play back this recording and press button Ó . 3 - 2 GRUNDIG Service...
  • Page 23 SY-A ....4-18 TM-A....4-23 CP-1 ....4-11 TB-1....4-31 VA-A ....4-25 Layout of PCBs and Circuit Diagrams Verdrahtungsplan Wiring Diagram GV29 ONLY FOR ONLY FOR 4 HEAD 2 HEAD GV9000/9300 (GV29) GV29 (GV9000/9300) GV9000/9300 GRUNDIG Service 4 - 1 GRUNDIG Service 4 - 2...
  • Page 24 HEATER + ALWAYS 5V (FL) D5105 PR511 R5121 TM-A Q5110 HEATER - ALWAYS RR701 D5115 5V (IR) D5109 PW-A D5104 R5120 Q5113 CHASSIS -23V SWD (PS) -23V POWER SAVE Q5112 Q5115 Low Power = H (POWER SAVE) PS CTL Stand By; On = L Q5111 SWD (PS) 37V Q5116...
  • Page 25 V OUT CV TU SW1 TU SW2 S CLK S DATA AFT C (GV29) 10 S CLK A.OUT TU AUDIO NORM (TO AD-A) S DATA V.OUT VIDEO OUT(TO VA-A) (GV29) 11 GRUNDIG Service 4 - 5 GRUNDIG Service 4 - 6...

  • Page 26: Video/Chroma

    ONLY GV29/9000 Q3061 Q1012 Q1001 TO TB-1 IC861 REC H BUF. Q3062 IC301 BUF. (GV9000/9300) Q3065 ONLY GV9300 ROTARY C SYNC V LOCK P TO SY-A I2C DATA I2C CLK 4 - 7 GRUNDIG Service 4 - 8 GRUNDIG Service...

  • Page 27: In/Out

    AUDIO IN (SYSCON IC301) CH+ AUDIO IN EURO AV DECODER AD OUT 2; 6 2-Euro-AV without decoder FSS IN IC301/95 CN872 CN871 RGB(BLUE) AUDIO OUT CH+, AUDIO OUT RGB(GREEN) RGB(RED) GRUNDIG Service 4 - 9 GRUNDIG Service 4 - 10...
  • Page 28 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 29…, GV 9000…, GV 9300… Ansicht von der Lötseite (konventionelle Bestückung) / View of Solder Side (Conventional Assembly) CP-1: Chassisplatte / Chassis Board 4 - 11 GRUNDIG Service 4 - 12 GRUNDIG Service...
  • Page 29 R1068 R2355 R3514 C2010 J 11 C3065 C5134 D8003 Q2371 J 12 R1071 G 10 R2356 R3515 C2011 H 12 C3066 C5135 F5001 C 11 Q2372 J 12 R1072 H 10 R2361 P 12 R3516 GRUNDIG Service 4 - 13...

  • Page 30: Oszillogramme

    M 200µs IC101-(90) IC301-(23) RF SWP IC301-(24) IC301-(24) V LOCK REC/PLAY REC/PLAY REC/PLAY REC/PLAY 20µs 5µs 500mV M 500µs 10ms IC301-(28) C-SYNC IC301-(33,34) IC301-(65) IC301-(66) REC/PLAY 200mV M 500µs 20ms IC301-(67) CFG OUT IC301-(74) CTL+ 4 - 14 GRUNDIG Service...
  • Page 31 GV 29…, GV 9000…, GV 9300… Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Ansicht von der Lötseite / View of Solder Side CP-1: Chassisplatte / Chassis Board GRUNDIG Service 4 - 15 GRUNDIG Service 4 - 16...
  • Page 32 to Page 4-20...
  • Page 33 SY-A / MC-A: Chassisplatte – Laufwerksteuerung / Chassis Board – Drive Control Reference MC-A ....4-19 TC-A ....4-29 Oscillograms..4-14 PW-A ....4-17 TM-1 ....4-22 AD-A....4-29 SY-A ....4-18 TM-A....4-23 CP-1 ....4-11 TB-1....4-31 VA-A ....4-25 to Page 4-18 IC302 IC301 MN101D01 IC304 IC305 GRUNDIG Service 4 - 19 GRUNDIG Service 4 - 20...

  • Page 34: Tm-1: Bedienplatte

    1 col 2 DATE LP OK " " d r i f col 1 col 2 . s l c t i DATE t. i t. i . t i 4 - 21 GRUNDIG Service 4 - 22 GRUNDIG Service...
  • Page 35 SY-A ....4-18 TM-A....4-23 CP-1 ....4-11 TB-1....4-31 VA-A ....4-25 IC701 MN12510F D7001 D7003 D7005 D7006 D7008 D7011 D7012 D7014 D7015 D7021 GV 29 VPS – – – – – – – GV 29 VPS/5 – – – – – – – –...
  • Page 36 MC-A ....4-19 TC-A ....4-29 Oscillograms..4-14 PW-A ....4-17 TM-1 ....4-22 VA-A: Chassisplatte / Chassis Board – Video/Chroma/Audio AD-A....4-29 SY-A ....4-18 TM-A....4-23 CP-1 ....4-11 TB-1....4-31 VA-A ....4-25 TP 182 2 EURO-AV IC101 LA71590M 4 - 25 GRUNDIG Service 4 - 26 GRUNDIG Service...
  • Page 37 Reference MC-A ....4-19 TC-A ....4-29 Oscillograms..4-14 PW-A ....4-17 TM-1 ....4-22 VA-A: Chassisplatte / Chassis Board – Video/Chroma/Audio AD-A....4-29 SY-A ....4-18 TM-A....4-23 CP-1 ....4-11 TB-1....4-31 VA-A ....4-25 TP 182 IC101 LA71590M GRUNDIG Service 4 - 27 GRUNDIG Service 4 - 28...
  • Page 38 AD-A....4-29 SY-A ....4-18 TM-A....4-23 AD-A: Chassisplatte / Chassis Board – Interface CP-1 ....4-11 TB-1....4-31 VA-A ....4-25 USED ONLY 2 EURO-AV TC-A: Chassisplatte / Chassis Board – VPS/PDC IC141 LC74793JM VPS/PDC 4 - 29 GRUNDIG Service 4 - 30 GRUNDIG Service...

  • Page 39: Tb-1: Buchsenplatte

    R8609 J8513 R8611 J8514 R8612 J8515 R8613 J8516 R8614 J8517 R8615 J8518 R8620 J8519 R8621 J8531 R8624 J8532 R8625 J8533 R8626 J8534 R8627 J8535 R8630 J8536 R8631 J8537 TP861 J8538 GRUNDIG Service 4 - 31 GRUNDIG Service 4 - 32...
  • Page 40 GV 9000… / GV 9300…: Reference MC-A ....4-19 TC-A ....4-29 Oscillograms..4-14 PW-A ....4-17 TM-1 ....4-22 TB-1: Buchsenplatte / Socket Board AD-A....4-29 SY-A ....4-18 TM-A....4-23 CP-1 ....4-11 TB-1....4-31 VA-A ....4-25 IC861 LA7148M INTERFACE 4 - 33 GRUNDIG Service 4 - 34 GRUNDIG Service...

  • Page 41: Reinigung

    Schmiermittel können in der Mechanik Funktionsstörun- – Verwenden Sie ausschließlich vorgeschriebenes Reinigungsmittel, gen verursachen. denn unzulässige Reinigungsmittel können die zu reinigenden Teile – Achten Sie auch darauf, daß kein Staub oder Fremdkörper auf die zu beschädigen. schmierenden Stellen gelangen. GRUNDIG Service 5 - 1...

  • Page 42: Wartung Und Überprüfung Des Laufwerks

    Schachtboden Schachtführung, rechts 040A Spannfeder, 0200 Cassettenschacht Cassettenfüh- 1000 rung, rechts 040C Schieber, Cassettenschacht Führungs- 0600 hebel, links Spannfeder, Cass.schacht 1000 Welle Feder 0700 Führungshebel, Cassettenführung unten rechts 0300 Hebel, Cassetten- schachtklappe Fig. 4.1 0500 5 - 2 GRUNDIG Service...
  • Page 43 Brems- und Steuerhebel, Band- Getriebehebel 31100 zugfühler 40400 Bremsrückholfeder 31300 Getriebefeder 31200 Antriebsrad, Bremsschieber Cassettenschacht links 30400 60800 Bremsschieberfeder links 30500 Getrieberad 2 Riemenscheibe, Schneckenrad 60200 60400 Reibkupplung Getrieberad 1 Lademotor 20500 60300 Fig. 4.3 60100 GRUNDIG Service 5 - 3...

  • Page 44: Servicetestmode Der Laufwerksfunktionen

    Fig. 5.2 Fig. 6.1 In der Übersicht der Laufwerksfunktionen (Fig. 7.1) erkennt man die Reihenfolge der einzelnen Funktionsabläufe im Laufwerk. Die jeweiligen Ausgangssignale am Funktionswahlschalter S8001 sind aus Tabelle Fig. 7.3 ersichtlich. Fig. 5.3 5 - 4 GRUNDIG Service...

  • Page 45: Übersicht Der Laufwerksfunktionen

    Masse geschaltet. 7. Übersicht der Laufwerksfunktionen HEX DATEN 7.1 Funktionsablauf-Diagramm (POS SW 2) (POS SW 1) (POS SW 0) Laufwerkfunktion DATA EJECT IN REW INITIAL Fig. 7.3 REVIEW (R-SEARCH) IDLER STILL/SLOW PLAY/STOP BRAKE FF/REW Fig. 7.1 GRUNDIG Service 5 - 5...

  • Page 46: Auswechseln Von Laufwerksteilen

    Haken A und die Fig. 8.1 Paßstifte B in die Löcher C eingreifen (Fig. 8.3). Schraube 6073 Cassettenschacht kpl. 0090 6073 Schraube Verriegelungshebel 040E Loch Haken Paßstifte Loch Haken Loch Paßstifte Loch Hebel 60900 Löcher Fig. 8.3 5 - 6 GRUNDIG Service...
  • Page 47 (Mat.-Nr. 75988 061 7800) auftragen 0100 Cassettenschacht- führung links Fett (Mat.-Nr. 75988 061 7800) auftragen Fig. 8.9 Fett (Mat.-Nr. 75988 061 7800) auftragen 0500 Hebel, Cassettenschachtklappe Seitlich mit Fett (Mat.-Nr. 75988 061 7800) schmieren Fig. 8.6 Fig. 8.10 GRUNDIG Service 5 - 7...
  • Page 48 61100 Dämpfer 20130 60100 Lademotor Sicherungswinkel 60200 Bremsband Schneckenrad 5050A Loch schmieren mit Fädelschlitten Fett (Mat.-Nr. 75988 061 7800) Anschlag Rasthaken 20100 Wickelteller Mit Fett (Mat.-Nr. 75988 061 7800) 30400 Bremsschieber schmieren Fig. 8.13 Fig. 8.15 5 - 8 GRUNDIG Service...
  • Page 49 Schmiermittel mit der Materialnummer 75988 061 7800 und Rasthaken beachten Sie die Schmierhinweise in Fig. 8.19 und Fig. 8.20 ! Achse mit Fett (Mat.-Nr. 75988 061 7800) schmieren Rasthaken Achse mit Öl (Mat.-Nr. 75988 061 7700) schmieren Fig. 8.17 GRUNDIG Service 5 - 9...
  • Page 50 Schmiermittel mit der Materialnummer Getriebefeder Sicherungsscheibe 75988 061 7800 und beachten Sie die Schmierhinweise in Fig. 8.23 1010B und Fig. 8.24! Kupplungshebel Achse Öl (Mat.-Nr. 75988 061 7700) auf beide Stellen geben Fig. 8.21 5 - 10 GRUNDIG Service...
  • Page 51 Beim Einsetzen der Fädelschlittenantriebs- Fig. 8.27 räder (Pos. 5030A und 5040A) und der Fädelschlitten- federn (Pos. 5030B und 5040B) darauf achten, daß die Federhaken der Fädelschlittenantriebsräder (Pos. 5030A und 5040A) 0,5mm überstehen (Fig. 8.27). GRUNDIG Service 5 - 11...
  • Page 52 70410 Schraube Rasthaken Rasthaken 50710 Sicherungs- scheibe 70300 Kurvenrad, Fig. 8.32 Andruckrolle 70200 70300 Andruckrollenkurvenrad Steuerschieber, 50700 Andruckrolle Reversehebel Feder, Reversehebel 50800 Fett (Mat.-Nr. 75988 061 7800) seitlich auftragen Fig. 8.29 Fig. 8.33 5 - 12 GRUNDIG Service...
  • Page 53 Position des Stiftes V auf dem Laufwerkchassis aus- richten. Anschließend den Bandlauf und die Trackinglage (X-Wert) einstellen (siehe Punkt 9. „Einstellungen“). 22000 Stator 30000 Schrauben 21000 Rotor 11600 Erdungsfeder, Bandtrommel 11500 Kohlestift, Bandtrommel 11000 Bandtrommel Fig. 8.37 GRUNDIG Service 5 - 13...
  • Page 54 Loch Fig. 9.2 9.3 Bandlaufeinstellung Fig. 8.39 Wurde eines der in Fig. 9.3 dargestellten Teile ausgebaut oder ausgetauscht, muß der Bandlauf geprüft und eingestellt werden. Der Bandlauf wird mit Hilfe der Hüllkurve des Videokopfausgangssignals eingestellt. 5 - 14 GRUNDIG Service...
  • Page 55 Maximum und Geradlinigkeit einstellen. Ist diese Einstellung nicht möglich, so sind die Umlenkrollen (Pos. 5050B und 5060B) des linken und rechten Fädelschlittens mit dem Einstellschraubendreher so einzustellen, daß die Amplitude der FM-Pakete möglichst geradlinig ist. GRUNDIG Service 5 - 15...

  • Page 56: Test Equipment / Jigs

    – Always use the specified oil and grease. Other lubricants may cause malfunctions in the mechanism. – Be careful to keep the points/surfaces to be lubricated free of dust or foreign bodies. 5 - 16 GRUNDIG Service...

  • Page 57: Maintenance And Inspection Of The Drive Mechanism

    Stand, right Spring, tray 0200 Cassette guide, 1000 right 040C Slide, cass. drive 0600 Drive lever, left Spring, tray 1000 Shaft, drive Spring Drive lever, right Frame bottom 0700 Lever, door opener 0300 Fig. 4.1 0500 GRUNDIG Service 5 - 17...
  • Page 58 31200 Lock gear Slide, soft brake s 60800 30400 Spring, soft brake s 30500 Gear wheel 2 Pulley, friction clutch Worm gear 60400 20500 60200 Gear wheel 1 Loading motor Fig. 4.3 60300 60100 5 - 18 GRUNDIG Service...

  • Page 59: Checking The Mechanism Mode Positions

    The overview of the operating modes Fig. 7.1 shows the switching sequence of the individual operating modes. The respective output signal at the mode switch S8001 can be seen from the table Fig. 7.3. Fig. 5.3 GRUNDIG Service 5 - 19...

  • Page 60: Overview Of Operating Modes

    7.1 Sequence of Operations terminal C. Mechanism Operating Modes DATA HEX DATA (POS SW 2) (POS SW 1) (POS SW 0) EJECT IN REW INITIAL Fig. 7.3 REVIEW (R-SEARCH) IDLER STILL/SLOW PLAY/STOP BRAKE FF/REW Fig. 7.1 5 - 20 GRUNDIG Service...

  • Page 61: Replacing Parts Of The Drive Mechanism

    A and the dowels B engage with the holes C (Fig. 8.3). Fig. 8.1 Screw 6073 Cassette mechanism 0090 6073 Screw Lever, lid opener 040E Hole Hook Dowels Hole Hook Hole Dowels Hole Lever 60900 Holes Fig. 8.3 GRUNDIG Service 5 - 21...
  • Page 62 0100 Stand, l Fig. 8.5 Fig. 8.9 Apply grease (part no. 75988 061 7800) 0100 Stand, l 0500 Door opener lever Apply grease Fig. 8.10 (part no. 75988 061 7800) to the side Fig. 8.6 5 - 22 GRUNDIG Service...
  • Page 63 60200 Threading roller Worm gear Apply grease unit s (part no. 75988 061 7800) to hole Stopper Clamps 20100 Reel Apply grease (part no. 75988 061 7800) 30400 Soft slide Fig. 8.15 Fig. 8.13 GRUNDIG Service 5 - 23...
  • Page 64 Shaft given in Fig. 8.19 and Fig. 8.20! (part no. 75988 061 7800) Clamp Apply oil (part no. 75988 061 7700) to the shaft Fig. 8.17 5 - 24 GRUNDIG Service...
  • Page 65 (Pos. 60600) and follow the lubrication change lever 1010B Lever, instructions given in Fig. 8.23 and Fig. 8.24! clutch Shaft Apply a drop of oil to each position (part no. 75988 061 7700) Fig. 8.21 GRUNDIG Service 5 - 25...
  • Page 66 (Pos. 5030A and 5040A) and the load springs (Pos. 5030B and 5040B) make sure that the spring hooks of the load gears (Pos. 5030A and 5040A) protrude 0.5mm from the plates of the load levers (Pos. 5030C and 5040C, Fig. 8.27). 5 - 26 GRUNDIG Service...
  • Page 67 70200 Rack gear, Fig. 8.32 50700 Load pinch roller 70300 Cam gear, pinch roller lever 50800 Spring, load lever Apply grease (part no. 75988 061 7800) to the side Fig. 8.29 Fig. 8.33 GRUNDIG Service 5 - 27...
  • Page 68 Subsequently, adjust the tape path and tracking position 30000 (X value, refer to point 9. „Adjustments“). Screws 21000 Motor rotor 11600 Earth spring, tape drum 11500 Carbon chip, tape drum 11000 Tape drum Fig. 8.37 5 - 28 GRUNDIG Service...

  • Page 69: Adjustments

    When one of the parts shown in Fig. 9.3 has been removed or replaced, do not fail to check and adjust the tape path. The tape path is adjusted while observing the envelope waveform of the video head output signal. GRUNDIG Service 5 - 29...
  • Page 70 If this adjustment is not successful, adjust the guide rollers (Pos. 5050B and 5060B) of the left and right threading roller unit with the adjustment screwdriver so that the amplitude of the FM pack- ages is as flat as possible. 5 - 30 GRUNDIG Service...
  • Page 71 50500 80100 1200 6073 50600 5050B 6012 30000 8010B 0100 5060B 22000 5050A 8010A 0090 6073 50200 5060A 50210 21000 040D 040B 20100 30000 040E 040D 11000 20100 50100 11600 040A 50700 0200 1000 70200 11500 50110 50710 040C 11400 040F 11300 20110...
  • Page 72 20800 80300 20510 70500 60710 70600 60510 60700 60600 60500 20400 20500 70710 20310 60800 31000 2030A 31300 31200 1010D 31100 70510 50400 70700 2030B 50300 1010B 5030A 5040A 60400 5040B 5030B 5040C 5030C 60300 60200 61100 30400 60100 40400 30500...
  • Page 73 GV 29…, GV 9000…, GV 9300… Explosionszeichnungen und Ersatzteillisten / Exploded Views and Spare Parts Lists 0007.000 0025.000 0034.000 0007.100 0026.000 0160.000 0008.000 0070.000 0050.000 0006.100 0006.000 0001.000 0002.000 0006.500 0006.600 0080.000 0006.700 0006.200 0003.000 GRUNDIG Service 6 - 3...

  • Page 74: Spare Parts Lists

    VIDEO VIDEO Spare Parts List Spare Parts List 4 / 99 GV 29 VPS 4 / 99 GV 29 VPS/5 MATERIAL-NR. / PART NO.: 77400 871 5100 MATERIAL-NR. / PART NO.: 77400 872 5100 BESTELL-NR. / ORDER NO.: G.MH 23-00 BESTELL-NR.
  • Page 75 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Spare Parts List 4 / 99 GV 9000 SV 4 / 99 GV 9000 SV/5 MATERIAL-NR. / PART NO.: 77400 874 5100 MATERIAL-NR. / PART NO.: 77400 875 5100 BESTELL-NR. / ORDER NO.: G.MH 46-00 BESTELL-NR.
  • Page 76 Ersatzteilliste Ersatzteilliste VIDEO VIDEO Spare Parts List Spare Parts List 4 / 99 GV 9300 SV 4 / 99 GV 9300 SV/5 MATERIAL-NR. / PART NO.: 77400 876 5100 MATERIAL-NR. / PART NO.: 77400 877 5100 BESTELL-NR. / ORDER NO.: G.MH 54-00 BESTELL-NR.
  • Page 77 POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION © POS. NO. FIG. PART NUMBER QTY. Ersatzteilliste VIDEO Spare Parts List 70200 75988 061 2900 STEUERSCHIEBER ANDRUCKROL SLIDER PINCH ROLLER 70300 75988 061 3000 ANDRUCKKURVENRAD GEAR CAM PINCH 70400 75988 061 3100 OEFFNER CASSETTENKLAPPE OPENER CASSETTE LID 70500...
  • Page 78 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste VIDEO Spare Parts List L 05001 75988 060 5000 FILTER LINE L 05101 75988 060 5100 SPULE 10UH 10%/COIL RR 00701 75988 060 2000 IR EMPFAENGER KPL.
  • Page 79 SIEHE E-LISTE LP-CHASSIS 27599 011 0000 4 / 99 4 / 99 LP-CHASSIS CP-A GV 9300 SV LP-CHASSIS CP-A GV 29 VPS ALL PARTS NOT LISTED REFER TO ALL PARTS NOT LISTED REFER TO PARTS-LIST LP-CHASSIS 27599 011 0000 PARTS-LIST LP-CHASSIS 27599 011 0000 MATERIAL-NR.
  • Page 80 ALLE NICHT AUFGEFÜHRTEN E-TEILE SIEHE E-LISTE LP-BUCHSENPLATTE SIEHE E-LISTE LP-CHASSIS 27599 011 0000 27599 002 8000 4 / 99 LP-CHASSIS CP-A GV 29 VPS/5 4 / 99 LP-BUCHSENPLATTE TB-1 ALL PARTS NOT LISTED REFER TO ALL PARTS NOT LISTED REFER TO...
