Ryobi A24NK01 Operator's Manual

OPERATOR'S MANUAL

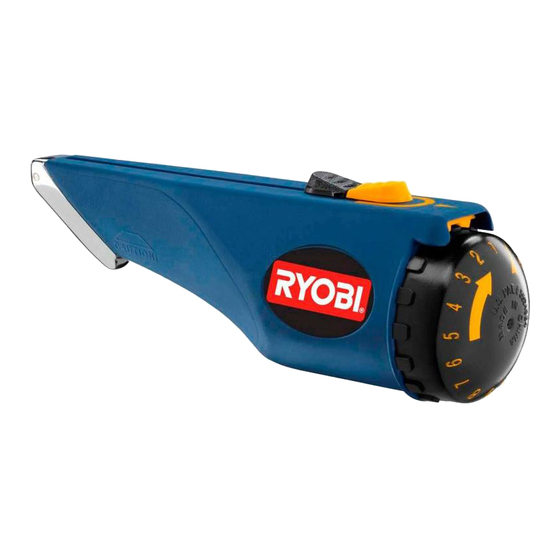

QUICK CHANGE UTILITY KNIFE
MANUEL D'UTILISATION
COUTEAU UTILITAIRE À CHANGEMENT
DE LAME RAPIDE
MANUAL DEL OPERADOR
CUCHILLO UTILITARIO DE CAMBIO
RÁPIDO
A24NK01
PACKING LIST: Utility Knife, Rotary Blade Cartridge,
Holster, and Operator's Manual
LISTE DE CONTRÔLE D'EXPÉDITION : couteau
utilitaire, cartouche rotative de lame, étui, et manuel
d'utilisation.
LISTA DE EMPAQUETADO: cuchillo utilitario, cartucho
de cuchillas rotatorio, funda, y manual del operador
G
D
C
E
F
A
B
I
H

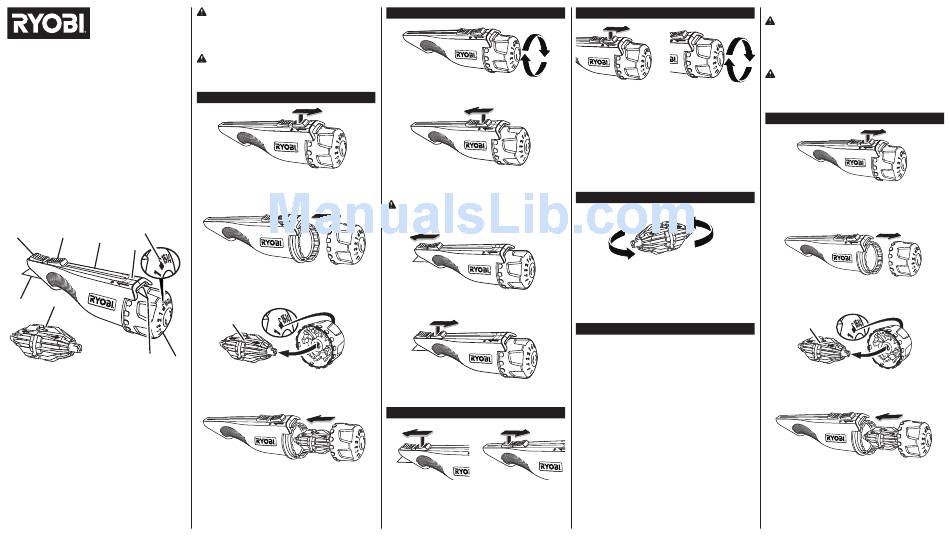

A - Rotary blade cartridge (cartouche rotative de
lame, cartucho de cuchillas rotatorio)
B - Knife tip (pointe du couteau, punta del cuchillo)
C - Black lock button (bouton de verrouillage noir,
botón del seguro negro)
D - Yellow lock button (bouton de verrouillage jaune,
botón del seguro amarillo)
E - Knife body (corps du couteau, cuerpo del
cuchillo)
F - Lock area (zone de blocage, zona de bloqueo)
G - Unlock symbol (symbole de deverrouillage,
símbolo para abrir)
H - End cap (bouchon d'extrémité, tapa del extremo)
I - Notches (enchoches, muescas)
ONE WORLD TECHNOLOGIES, INC.
1428 Pearman Dairy Road, Anderson, SC 29625
Phone/ Téléphone/ Teléfono 1-800-525-2579
www.ryobitools.com
A subsidiary of Techtronic Industries Co., Ltd.
WARNING: Always wear eye protection with side
shields marked to comply with ANSI Z87.1. Failure to
do so could result in objects being thrown into your
eyes, resulting in possible serious injury.
CALIFORNIA PROPOSITION 65
WARNING: This product may contain chemicals,
including lead, known to the State of California to
cause cancer, birth defects or other reproductive
harm. Wash hands after handling.

INSTALL / REMOVE CARTRIDGE

1. Slide yellow lock button to rear lock position. It is
in rear lock position when seated completely over
lock area. It must be in this position to install or
remove blades or to turn end cap.
2. Rotate the end cap so the unlock symbol is
between the notches on the knife body. Remove
end cap from the knife body by pulling in the
direction shown.
Gap
3. Remove the cartridge wrapper. Align the end cap
and cartridge by lining up the gap on the cartridge
with the unlock symbol on end cap and pushing
one end of cartridge into end cap.
4. Rotate the end cap so the unlock symbol is
between the notches on the knife body. Push end
cap and cartridge into knife body.
NOTE: The cartridge is made with different colored
ends to help remind you which end you've already
used. When inserting a new cartridge into the end
cap, always start with the same color.

INSTALLING BLADE

5. Rotate end cap clockwise so no. 1 on cap is
between the notches on knife body.
6. Slide yellow and black buttons forward at the
same time. A blade is now ready to be moved out
of the knife.
WARNING: Keep hands away from knife tip and
cutting area. Failure to do so could result in possible
serious injury.
7. Push yellow and black lock buttons forward until
blade is at desired depth. There are six possible
positions.
8. Lock blade in place by pulling back on yellow lock
button until it clicks. The knife is ready to use.

UNLOCKING / RETRACTING BLADE

9. Unlock blade by 10. With thumb on black
carefully pushing lock, pull both lock
yellow lock button buttons completely
forward to meet back to end of knife
black lock button.
body.

CHANGING BLADE

11. To change blade: pull 12. Rotate end cap one
yellow lock button turn clockwise. The
until it is completely no. 2 should now
seated over lock be lined up with
area. indicator point on
knife body. Repeat
these last two steps
each time a new
blade is desired.
CAUTION: NEVER turn end cap unless yellow lock
button is in this position. Damage to the knife could
occur.

REVERSING CARTRIDGE

13. To use other end of blade cartridge, rotate the
end cap so the unlock symbol is between the
notches on the knife body. Remove end cap and
cartridge from knife body. Then place opposite
end of cartridge into end cap. Repeat steps 4
thru 8.

TROUBLESHOOTING

1. End cap and cartridge cannot be placed into
knife body — Gap on cartridge is not properly
aligned with unlock symbol on end cap (see step
3).
2. End cap will not turn — Yellow lock button is not
in locked position (see step 1).
3. No blade appears when lock buttons are in
correct positions — You have returned to starting
position and all blades in cartridge have been
used on that end.
4. Black lock button will not move forward or
backward — Yellow lock button is in locked
position and must be disengaged by pushing it
toward black lock button (see step 6 or 10).
5. End cap cannot be removed from knife body —
Yellow lock button is not in rear lock position and
indicator points on end cap and knife body are
not lined up.
FRANÇAIS
AVERTISSEMENT : Toujours porter une protection
oculaire avec écrans latéraux certifiée conforme à la norme
ANSI Z87.1. Le non respect de cette règle peut faire en
sorte que des liquides soient projetés dans vos yeux, ce
qui peut entraîner des blessures graves
PROPOSITION 65 DE LA CALIFORNIE
AVERTISSEMENT : Ce produit peut contenir des produits
chimiques, notamment du plomb, identifiés par l'état de
Californie comme causes de cancer, de malformations
congénitales et d'autres troubles de l'appareil reproducteur.
Bien se laver les mains après toute manipulation.
RETRAIT / INSTALLER CARTOUCHE
1. Glisser le bouton de verrouillage jaune vers la position
de verrouillage arrière. Il est dans cette position de
verrouillage lorsqu'il recouvre complètement zone de
blocage. Il doit être dans cette position chaque fois
que vous retrait / installer des lames ou que vous
tournez le bouchon d'extrémité.
2. Tourner le bouchon d'extrémité de sorte que le
symbole de deverrouillage est entre les enchoches sur
le corps du couteau. Enlevez le bouchon d'extrémité
du corps du couteau en le tirant dans le sens indiqué.
Espace
3. Enlever l'embollage de la cartouche. Aligner le
bouchon et une cartouche en alignant l'espace vide
sur la cartouche avec el symbole de deverrouillage
sur le bouchon et en poussant une extrémité de la
cartouche dans le bouchon.
4. Tourner le bouchon d'extrémité de sorte que le
symbole de deverrouillage est entre les enchoches sur
le corps du couteau. Poussez bouchon et cartouche
dans le corps du couteau.
NOTE : Les extrémités de la cartouche sont de deux
couleurs différentes afin de vous aider à vous rappeler quelle
extrémité vous avez déjà utilisée. Lorsque vous insérez
une nouvelle cartouche dans le bouchon d'extrémité,
commencez toujours par la même couleur.
