MSI H6M-P32/W8 series User Manual

Micro-atx mainboard
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

MS-7788
H6M-P32/W8 series
MS-7788 (v4.x) Mainboard
G52-7788X6


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H6M-P32/W8 series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MSI H6M-P32/W8 series

Summary of Contents for MSI H6M-P32/W8 series

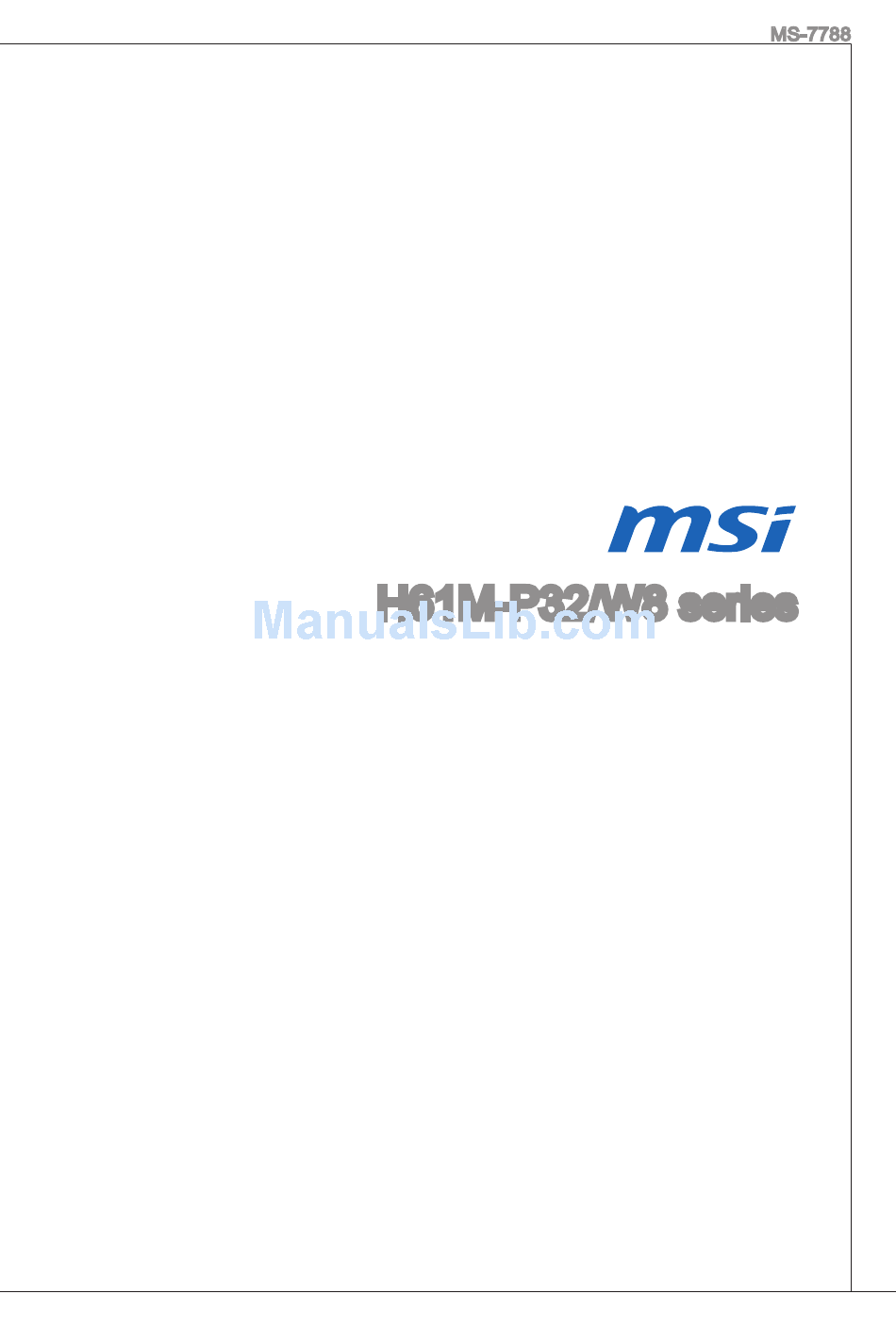

  • Page 1 MS-7788 H6M-P32/W8 series MS-7788 (v4.x) Mainboard G52-7788X6...

  • Page 2: Copyright Notice

    CoPyriGHt NotiCe the material in this document is the intellectual property of MiCro-StAr iN- terNAtioNAL. We take every care in the preparation of this document, but no guarantee is given as to the correctness of its contents. our products are under continual improvement and we reserve the right to make changes without notice.

  • Page 3: Safety Instructions

    Alterna- tively, please try the following help resources for further guidance. Visit the MSi website for technical guide, BioS updates, driver updates, and other information: http://www.msi.com/service/download/ Contact our technical staff at: http://support.msi.com...
  • Page 4 FCC-B rAdio FreQueNCy iNterFereNCe StAteMeNt this equipment has been tested and found to comply with the limits for a class B digital device, pursuant to part 5 of the FCC rules. these limits are designed to provide reasonable protection against harmful interference in a residential installa- tion.
  • Page 5 MS-7788 rAdiAtioN eXPoSure StAteMeNt this equipment complies with FCC radiation exposure limits set forth for an un- controlled environment. this equipment and its antenna should be installed and operated with minimum distance 20 cm between the radiator and your body. this equipment and its antenna must not be co-located or operating in conjunction with any other antenna or transmitter.

  • Page 6: Battery Information

    CHeMiCAL SuBStANCeS iNForMAtioN in compliance with chemical substances regulations, such as the eu reACH regulation (regulation eC No. 907/2006 of the european Parliament and the Council), MSi provides the information of chemical substances in products at: http://www.msi.com/html/popup/csr/evmtprtt_pcm.html...
  • Page 7 MS-7788 产品中有毒有害物质或元素名称及含量 根据中国<电子信息产品污染控制管理办法> 有毒有害物质或元素 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr6+) (PBB) (PBde) 电池 (Battery) ☓ 〇 〇 〇 〇 〇 电缆/ 连接器 ☓ 〇 〇 〇 〇 〇 (Cable/ Connector) 机箱/ 其他 (Chassis/ other) ☓ 〇...

  • Page 8: Weee Statement

    MSi will comply with the product take back requirements at the end of life of MSi-branded products that are sold into the eu. you can return these products to local collection points.
  • Page 9 MSi zal overeenkomstig de richtlijn handelen voor de producten die de merknaam MSi dragen en verkocht zijn in de eu. deze goederen kunnen geretourneerd worden op lokale inzamelingspunten.
  • Page 10 MSi si adeguerà a tale direttiva ritirando tutti i prodotti marchiati MSi che sono stati venduti all’interno dell’unione europea alla fine del loro ciclo di vita.

  • Page 11: Table Of Contents

    MS-7788 tABLe oF CoNteNt eNGLiSH ................3 GettiNG StArt ....................3 SPeCiFiCAtioNS ...................4 reAr PANeL ....................6 HArdWAre SetuP ..................6 BioS SetuP ....................26 한국어 ................. 33 시작하기 ......................33 사양 ........................34 후면 패널 ......................36 하드웨어 설치 ....................36 BioS 설정 ......................46 FrANÇAiS ................. 53 Pour CoMMeNCer ..................53 SPéCiFiCAtioNS ...................54 PANNeAu ArriÈre..................56...
  • Page 12 简体中文 ................3 简介 ........................3 规格 ........................4 后置面板 ......................6 硬件安装 ......................6 BioS 设置 ......................26 繁體中文 ................33 簡介 ........................33 規格 ........................34 背板 ........................36 硬體設定 ......................36 BioS 設定 ......................46 日本語 ................53 はじめに　 .....................53 マザーボードの仕様 ..................54 i/oパネル .......................56 ハードウェアセットアップ ................56 BioSの設定 ....................66...

  • Page 13: English

    MS-7788 eNGLiSH GettiNG StArt thank you for choosing the H6M-P32/W8 series (MS-7788 v4.x) Micro-AtX mainboard. this series is designed based on intel H6 chipset for optimal system ® efficiency. designed to fit the advanced intel LGA55 processor, these series ®...

  • Page 14: Specifications

    SPeCiFiCAtioNS Processor Support ■ Support 3rd generation intel Core™ i7/ Core™ i5/ Core™ i3/ Pentium ® ® Celeron processors for LGA55 socket ® Chipset ■ intel H6 chipset ® Memory Support ■ 2x ddr3 diMMs support ddr3 066/ 333/ 600* (total Max. 6GB) ■...
  • Page 15 Mounting Screw Hole ■ 6 mounting holes For the latest information about CPu, please visit http://www.msi.com/service/cpu-support/ For more information on compatible components, please visit http://www.msi.com/service/test-report/ if you need to purchase accessories and request the part numbers, you could search the product web page and find details on our web address below...

  • Page 16: Rear Panel

    reAr PANeL the rear panel provides the following connectors: Parallel port PS/2 mouse Line-in uSB 2.0 ports Line-out PS/2 keyboard Serial port VGA port uSB 2.0 ports iMPortANt to reach the 8-channel sound effect, the 7th and 8th channels must be output from front panel.
  • Page 17 MS-7788 Follow the steps below to install the CPu & cooler correctly. unhook and lift the loading lever to the fully open position. the loading plate should automatically lift up as the loading lever is pushed to the fully open position. do not touch any of the CPu socket pins.
  • Page 18 Mounting Screw Holes When installing the mainboard, first install the necessary mounting stands re- quired for a mainboard on the mounting plate in your computer case. if there is an i/o back plate that came with the computer case, please replace it with the i/o backplate that came with the mainboard package.
  • Page 19 MS-7788 installing Memory Modules unlock the diMM slot by pushing the mounting clips to the side. Vertically insert the memory module into the diMM slot. the memory module has an off-center notch on the bottom that will only allow it to fit one way into the diMM slot.
  • Page 20 JPWr: AtX 24-Pin Power Connector this connector allows you to connect an AtX 24-pin power supply. to connect the AtX 24-pin power supply, align the power supply cable with the connector and firmly press the cable into the connector. if done correctly, the clip on the power cable should be hooked on the mainboard’s power connector.
  • Page 21 MS-7788 CPuFAN, SySFAN, SySFAN2: Fan Power Connectors the fan power connectors support system cooling fans with +2V. if the main- board has a System Hardware Monitor chipset on-board, you must use a specially designed fan with a speed sensor to take advantage of the CPu fan control. re- member to connect all system fans.
  • Page 22 JFP, JFP2: Front Panel Connectors these connectors are for electrical connection to the front panel switches and Leds. the JFP is compliant with intel Front Panel i/o Connectivity design ® Guide. JFP JFP2 JCoM: Serial Port Connector this connector is a 6550A high speed communication port that sends/receives 6 bytes FiFos.
  • Page 23 MS-7788 JAud : Front Panel Audio Connector this connector allows you to connect the front audio panel located on your com- puter case. this connector is compliant with the intel Front Panel i/o Connectivity ® design Guide. JtPM: tPM Module Connector this connector connects to a optional tPM (trusted Platform Module).
  • Page 24 JBAt: Clear CMoS Jumper there is CMoS rAM onboard that is external powered from a battery located on the mainboard to save system configuration data. With the CMoS rAM, the sys- tem can automatically boot into the operating system (oS) every time it is turned on.
  • Page 25 MS-7788 PCie (Peripheral Component interconnect express) Slot the PCie slot supports the PCie interface expansion card. PCie x6 slot PCie x slot PCi (Peripheral Component interconnect) Slot the PCi slot supports LAN card, SCSi card, uSB card, and other add-on cards that comply with PCi specifications.

  • Page 26: Bios Setup

    BioS SetuP Power on the computer and the system will start PoSt (Power on Self test) process. When the message below appears on the screen, press <deL> key to enter Setup. Press deL to enter Setup Menu if the message disappears before you respond and you still wish to enter Setup, restart the system by turning it oFF and on or pressing the reSet button.
  • Page 27 MS-7788 overclocking use this menu to specify the settings for drAM timing and CPu features. M-Flash use this menu to read/ flash the BioS form storage drive (FAt/ FAt32 format only). Security use this menu to set supervisor and user passwords. Boot use this menu to specify the priority of boot devices.
  • Page 28 internal PLL overvoltage this item are used to adjust the PLL voltage. eiSt the enhanced intel SpeedStep technology allows you to set the performance level of the microprocessor whether the computer is running on battery or AC power. this field will appear after you installed the CPu which supports speedstep technology.
  • Page 29 MS-7788 trCd When drAM is refreshed, both rows and columns are addressed separately. this setup item allows you to determine the timing of the transition from rAS (row address strobe) to CAS (column address strobe). the less the clock cy- cles, the faster the drAM performance.
  • Page 30 Memory Fast Boot this item allows you to enable/ disable the memory fast boot function. Gt overClocking this item allows you to enable/ disable the overclocking of integrated graphics. Gt ratio this setting controls the ratio of integrated graphics frequency to enable the inte- grated graphics to run at different frequency combinations.
  • Page 31 MS-7788 execute disable Bit this item can prevent certain classes of malicious “buffer overflow” attacks where worms can try to execute code to damage your system. it is recom- mended you keep this enabled always. intel Virtualization tech enhances virtualization and allows the system to act as multiple virtual sys- tems.
  • Page 32 Save & exit discard Changes and exit this item is used to abandon all changes and exit setup. Save Changes and reboot this item is used to save changes and reset the system. Save Changes this item is used to save changes. discard Changes this item is used to abandon all changes.

  • Page 33: 한국어

    MS-7788 한국어 시작하기 H6M-P32/W8 시리즈 (MS-7788 v4.x) Micro-AtX 메인보드를 선택해 주셔서 감사 합니다. 이 시리즈는 최적의 시스템 효율을 위해 intel H6 칩셋에 기반을 둔 제품 ® 입니다.고급의 intel LGA55 프로세서에 적합하게 디자인된 이 시리즈는 고성능 ® 과 전문적인 데스크톱 플랫폼 솔루션을 제공합니다. 레이아웃...
  • Page 34 사양 지원되는 프로세서 ■ LGA55 소켓을 사용한 3세대 intel Core™ i7/ Core™ i5/ Core™ i3/ Pen- ® tium / Celeron 프로세서를 지원합니다. ® ® 칩셋 ■ intel H6 칩셋 ® 지원되는 메모리 ■ ddr3 066/ 333/ 666* 지원하는 2개의 ddr3 diMMs 제공 (전부 최대 6GB) ■...
  • Page 35 Micro-AtX (24.4 cm X 9.0 cm) 장착 스크류 홀 ■ 장착 홀 6개 CPu에 대한 최신 정보는 http://www.msi.com/service/cpu-support/를 참조하세요. 호환 가능한 부품에 대한 자세한 내용은 http://www.msi.com/service/test-report/를 참조하세요. 부속품을 구매하시거나 부품 번호를 문의하시려면 웹페이지 http://www.msi.com/ index.php를 방문하여 자세한 내용을 확인할 수 있습니다.

  • Page 36: 후면 패널

    후면 패널 후면 패널은 다음과 같은 커넥터를 지원합니다. 페러렐 포트 PS/2 마우스 라인 입력 uSB 2.0 포트 라인 출력 마이크 PS/2 키보드 시리얼 포트 VGA 포트 uSB 2.0 포트 중요사항 8채널 사운드 효과를 달성하려면, 일곱 번째 및 여덟 번째 채널은 전면 패널에 서...
  • Page 37 MS-7788 아래의 단계에 따라 CPu 및 쿨러를 올바로 설치하세요. 로드 레버를 전부 위로 올려줍니다. 로드 레버를 위로 올리고 로드 플레이트를 엽니다. CPu 소켓 핀의 손상에 주의하세요. CPu 방향이 올바로 맞춰졌는지 확인한 다음, CPu를 소켓 하우징 프레임에 내려 놓습니다. CPu 베이스의 가장자리를 잡으세요. 정렬 키가 맞춰졌 는지...
  • Page 38 장착 스크류 홀 메인보드를 설치할 때, 먼저 컴퓨터 케이스의 장착 플레이트에 메인보드 설치에 필 요한 장착 스탠드를 설치합니다. 컴퓨터 케이스와 함께 제공되는 i/o 후면 플레이 트가 있을 경우, 메인보드 패키지와 함께 제공되는 i/o 후면 플레이트로 교체하세 요. i/o 후면 플레이트는 스크류가 필요없이 컴퓨터 케이스에 쉽게 들어가야 합니 다.
  • Page 39 MS-7788 메모리 모듈 설치 양쪽에 있는 장착 클립을 밖으로 당겨 diMM 슬롯의 잠금을 해제합니다. 메모 리 모듈을 diMM 슬롯에 수직으로 끼웁니다. 메모리 모듈은 중앙 아래쪽에 노 치가 하나만 있으며 오른쪽 방향으로만 맞습니다. diMM 슬롯 안쪽으로 메모리 모듈을 깊이 밀어 넣습니다. 메모리 모듈이 올바 르게...
  • Page 40 JPWr: AtX 24핀 전원 커넥터 이 커넥터를 사용하여 AtX 24 핀 전원 공급 장치를 연결할 수 있습니다. AtX 24 핀 전원 공급 장치를 연결하려면 커넥터에 전원 공급 케이블을 정렬하고 케이블을 커넥터 안쪽으로 꼭 눌러줍니다. 만약 정확하게 조작하였다면 전원 케이블의 클립 이...
  • Page 41 MS-7788 CPuFAN, SySFAN, SySFAN2: 팬 전원 커넥터 팬 전원 커넥터는 +2V의 시스템 쿨링 팬을 지원합니다. 메인보드에 시스템 하드웨 어 모니터 칩셋 온보드가 있는 경우, CPu 팬 제어를 활용하기 위하여 속도 센서가 있는 특별히 디자인된 팬을 사용해야 합니다. 시스템 팬은 전부 연결하세요. 시스템 팬은...
  • Page 42 JFP, JFP2: 전면 패널 커넥터 이 커넥터를 사용하여 전면 패널 스위치 및 Led을 연결할 수 있으며, JFP은 intel ® Front Panel i/o Connectivity design Guide를 준수합니다. JFP JFP2 JCoM: 시리얼 포트 커넥터 이 커넥터는 6550A 고속 통신 포트로서 6 바이트의 FiFo를 송수신합니다. 시리 얼...
  • Page 43 MS-7788 JAud : 전면 패널 오디오 커넥터 이 커넥터를 사용하여 컴퓨터 케이스의 전면 패널 오디오를 연결할 수 있으며, 이 커넥터는 intel Front Panel i/o Connectivity design Guide를 준수합니다. ® JtPM:tPM 모듈 커넥터 이 커넥터는 옵션인 tPM(trusted Platform Module) 모듈에 연결됩니다. 자세한 내 용과...
  • Page 44 JBAt: CMoS 클리어 점퍼 보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받는 CMoS rAM이 있습니다. CMoS rAM의 경우, 시스템을 켤 때마다 시스템이 oS를 자동으로 부팅합니다. 시스템 구성을 지우려면, 점퍼를 설치하여 CMoS rAM을 지울수 있습니다. 데이터 유지 데이터 지우기 중요사항...
  • Page 45 MS-7788 PCie (Peripheral Component interconnect express) 슬롯 PCie 슬롯은 PCie 인터페이스 확장 카드를 지원합니다. PCie x6 슬롯 PCie x 슬롯 PCi (Peripheral Component interconnect) 슬롯 PCi 슬롯은 LAN 카드, SCSi 카드, uSB 카드 및 PCi 규격을 준수하는 기타 애드 온 카드를 지원합니다. 중요사항...

  • Page 46: Bios 설정

    BioS 설정 컴퓨터를 켜면 시스템이 PoSt(Power on Self test) 프로세스를 시작합니다. 화면 에 아래의 메시지가 표시되면, <deL> 키를 눌러 설정을 시작합니다. Press deL to enter Setup Menu (deL을 눌러 설정 메뉴를 시작합니다.) 사용자가 응답하거나 설정을 입력하기 전에 메시지가 사라지면 <oFF>와 <on>을 설정하여...
  • Page 47 MS-7788 overclocking 이 메뉴를 사용하여 drAM 타이밍 및 CPu 기능에 대한 설정을 지정합니다. M-Flash 이 메뉴를 사용하여 스토리지 드라이브에서 BioS를 읽거나 플래시합니다.(FAt/ FAt32 포맷 전용) Security 이 메뉴를 사용하여 관리자와 사용자 암호를 설정합니다. Boot 이 메뉴를 사용하여 부팅 장치의 우선 순위를 지정합니다. Save &...
  • Page 48 internal PLL overvoltage 이 항목을 사용하여 PLL 전압을 조정합니다. eiSt 향상된 intel SpeedStep 기술로 인해 배터리 또는 AC 전원 중 어떤 방식으로 컴퓨 터를 실행되느냐에 따라 마이크로프로세서의 성능 레벨을 설정할 수 있습니다. 기 술을 지원하는 CPu를 설치하면 이 필드가 표시됩니다. intel turbo Boost intel turbo Boost 기술을...
  • Page 49 MS-7788 trCd drAM이 재충전되면 행과 열이 따로 분리됩니다. 이 설정 항목을 사용하면 rAS(열 주소)에서 CAS(행 주소)로의 변환 타이밍을 결정할 수 있습니다. 클록 사이클이 짧을수록 drAM 성능이 빨라집니다. 이 설정은 사전에 충전할 수 있는 rAS 사이클 수를 제어합니다. drAM 재충전 이전에 rAS가 충전 시간을 충분히 갖지 못할 경우, 충전이 불충분해서 drAM이 데이터를...
  • Page 50 Memory Fast Boot 이 항목은 메모리 패스트 부팅 기능을 활성화 또는 비활성화합니다. Gt overClocking 이 항목은 통합된 그래픽의 오버클로킹을 활성화 또는 비활성화합니다. Gt ratio 이 설정은 통합된 그래픽 주파수의 비율을 조정하여 다른 주파수 조합에서 실행할 수 있는 통합된 그래픽을 활성화합니다. Adjusted Gt Frequency 이...
  • Page 51 MS-7788 execute disable Bit intel의 Xd Bit(execute disable Bit) 보안 기능을 지원해 운영 체제에 대한 ‘버퍼 오버플로우’ 공격 등 바이러스와 악성 코드로부터 시스템을 보안하고, 실행 및 네트워크의 다른 시스템에 전염되는 것을 차단합니다. 항상 [enable(사용 함)]으 로 설정하세요. intel Virtualization tech 가상화...
  • Page 52 저장 및 종료 discard Changes and exit 이 항목을 사용하여 모든 변경 사항을 취소하고 설정을 종료합니다. Save Changes and reboot 이 항목을 사용하여 변경 사항을 저장하고 시스템을 리셋합니다. Save Changes 이 항목을 사용하여 변경 사항을 저장합니다. discard Changes 이 항목을 사용하여 모든 변경 사항을 취소합니다. restore defaults 이...

  • Page 53: Français

    MS-7788 FrANÇAiS Pour CoMMeNCer Félicitations, vous venez d’aquérir une carte mère Micro-AtX H6M-P32/W8 séri- es (MS-7788 v4.x). Les séries sont basées sur les puces intel H6 offrant un sys- ® tème très performant. La carte fonctionne avec les processeurs intel LGA55 ®...

  • Page 54: Spécifications

    SPéCiFiCAtioNS Processeurs ■ Supporte 3ème génération intel Core™ i7/ Core™ i5/ Core™ i3/ Pentium ® ® Celeron processeurs pour LGA55 socket ® Jeux de puces ■ Puces intel ® Mémoire supportée ■ 2x ddr3 diMMs supportent ddr3 066/ 333/ 666* (total Max. 6GB) ■...
  • Page 55 ■ 6 trous de montage Pour plus d’information sur le CPu, veuillez visiter http://www.msi.com/service/cpu-support/ Pour plus d’information sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report/ Si vous désirez acheter des accessoires et vous avez besoin de numéro des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre...

  • Page 56: Panneau Arrière

    PANNeAu ArriÈre Le panneau arrière dispose les connecteurs suivants : Port Parallèle Souris PS/2 Ligne-in Ports uSB 2.0 Ligne-out Clavier PS/2 Port Sérial Port VGA Ports uSB 2.0 iMPortANt Pour atteindre l’effet de son 8-canal, le 7ème et 8ème canal doivent être sortis du panneau avant.
  • Page 57 MS-7788 Suivez les étapes suivantes pour installer le CPu et le ventilateur correctement. décrochez et levez le levier à la position complètement ouverte. Le plaque se lève automatiquement lorsque le levier est levé à la position complètement ouverte. Ne touchez aucune broche du socket CPu. Alignez le CPu sur le socket CPu.
  • Page 58 trous taraudés de Montage Avant d’installer votre carte mère, il faut d’abord installer les socles de montage nécessaires sur le plateau de montage du boîtier de l’ordinateur. Si la boîtier de l’ordinateur est accompagnée par un panneau entrée/ Sortie arrière, veuillez utiliser celui ci plutôt que celui qui est fournit par défaut dans la boite de la carte mère.
  • Page 59 MS-7788 installation des modules de mémoire déverouillez l’emplacement diMM en repoussant les pinces de montage sur le côté. insérez verticalement le module de mémoire dans l’emplacement diMM. Le module de mémoire possède une seule encoche en son centre sur le bas et ne s’adaptera que s’il est orienté de la manière convenable à l’emplacement diMM.
  • Page 60 JPWr : Connecteur d’alimentation AtX 24-pin Ce connecteur vous permet de connecter l’alimentation AtX 24-pin. Pour cela as- surez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l’alimentation d’énergie dans le connecteur. JPWr2 : Connecteur d’alimentation AtX 4-pin Le connecteur d’alimentation de 2V sert à...
  • Page 61 MS-7788 CPuFAN, SySFAN, SySFAN2 : Connecteurs d’alimentation du ventilateur Les connecteurs d’alimentation du système de refroidissement suportent un système de refroidissement de +2V. Lors de la connexion du câble, assurez- vous que le fil soit positif et connecté au +2V; le câble noir connecté au GNd. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si bous voulez contrôler le ventilateur du CPu.
  • Page 62 JFP, JFP2 : Connecteurs Panneau avant Ces connecteurs sont pour des connexion électriques aux cummutateurs et Leds. Le JFP est compatible avec intel Front Panel i/o Connectivity design Guide. ® JFP JFP2 JCoM : Connecteur de port sérial Le port serial est un port de communications de haute vitesse de 6550A, qui envoie/ reçoit 6 bytes FiFos.
  • Page 63 MS-7788 JAud : Connecteur audio avant Ce connecteur vous permet de connecter un audio en panneau avant. il est com- patible avec intel Front Panel i/o Connectivity design Guide. ® JtPM : Connecteur de Module tPM Ce connecteur est relié à un module tPM (trusted Platform Module, en option). Veuillez vous référer au manuel de tPM plate-forme de sécurité...
  • Page 64 JBAt : Cavalier d’effacement CMoS Le CMoS rAM intégré reçoit une alimentation d’une batterie externe qui per- met de garder les données de configuration du système. Avec le CMoS rAM, le système peut automatiquement amorcer oS chaque fois qu’il soit allumé. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données.
  • Page 65 MS-7788 emplacement PCie (Peripheral Component interconnect express) L’emplacement PCie supporte la carte d’extension d’interface PCie. emplacement PCie x6 emplacement PCie x emplacement PCi (Peripheral Component interconnect) L'emplacement PCi supporte la carte LAN, la carte SCSi, la carte uSB, et d’autre cartes ajoutées qui sont compatibles avec les spécifications de PCi.

  • Page 66: Réglage Bios

    réGLAGe BioS Lorsque le PC est démarré, le processeur de PoSt (Power on Self test) se met en route. Quand le message ci-dessous appaît à l’écran, appuyez sur <deL> pour accéder au Setup (réglages). Press deL to enter Setup Menu (Appuyez sur deL pour accéder au SetuP) Si le message disparaît avant que vous n’ayez appuyé...
  • Page 67 MS-7788 overclocking utilisez ce menu pour spécifier vos réglages du drAM timing et des fonctions du CPu. M-Flash utilisez ce menu pour lire/ flash le BioS du (au) lecteur de stockage (FAt/ FAt32 forme uniquement). Security utilisez ce menu pour régler les mots de passe de superviseur et d’utilisateur. Boot utilisez ce menu pour spécifier la priorité...
  • Page 68 internal PLL overvoltage Ce menu sert à ajuster la tension PLL. eiSt L’enhanced intel SpeedStep technologie vous permet de configurer le niveau de performance du microprocesseur si l’ordinateur fonctionne en batterie ou en l’adapteur d’alimentation. Ce domaine vous apparaîtra après que vous installiez le CPu qui supporte la speedstep technologie.
  • Page 69 MS-7788 trCd Quand le drAM est rafraîchi, les rangs et les colonnes sont tous adressés séparément. Cet article vous permet de déterminer le timing de la transition de rAS (row address strobe) à CAS (column address strobe). Moins l’horloge fonctionne, plus vite est la performance de drAM. Ce menu contrôle le numéro de cycles pour que le row Address Strobe (rAS) soit permit à...
  • Page 70 Memory Fast Boot Ce menu sert à activer/ désactiver Memory Fast Boot. Gt overClocking Ce menu vous permet d’activer/ désactiver l’overclocking de graphics intégrés. Gt ratio Ce réglage contrôle le ratio de la fréquence de graphics intégrés pour activer les graphics intégrés en combinaison de différentes fréquences.
  • Page 71 MS-7788 execute disable Bit il peut prévenir des attaques malicieuses de “buffer overflow” où les vers es- saieraient d’exécuter des codes pour endommager votre système. il est recom- mandé de toujours garder ce menu en activé. intel Virtualization tech Améliore la virtualization et permet au système d’agir comme plusieurs sys- tèmes virtuels.
  • Page 72 Save & exit discard Changes and exit utilisez ce menu pour abandonner les changements et quitter le réglage. Save Changes and reset utilisez ce menu pour conserver les changements et redémarrer le système. Save Changes utilisez ce menu pour conserver les changements. discard Changes utilisez ce menu pour abandonner tous les changements.

  • Page 73: Deutsch

    MS-7788 deutSCH eiNLeituNG danke, dass Sie das H6M-P32/W8-Serie (MS-7788 v4.x) Micro-AtX Mainboard gewählt haben. diese Serie basiert auf dem intel H6 Chipsatz und ermöglicht ® so ein optimales und effizientes System. entworfen, um den hochentwickelten intel LGA55 Prozessor zu unterstützen, stellt die Serie die ideale Lösung zum ®...

  • Page 74: Spezifikationen

    SPeZiFikAtioNeN Prozessoren ■ unterstützt die intel Core™ i7/ Core™ i5/ Core™ i3/ Pentium / Celeron ® ® ® Processoren der 3. Generation für LGA55 Sockel Chipsatz ■ intel H6 Chipsatz ® Speicher ■ 2x ddr3 diMMs unterstützen ddr3 066/ 333/ 666* (gesamt max. 6GB) ■...
  • Page 75 Micro-AtX (24,4 cm X 9,0 cm) Schraubenlöcher für die Montage ■ Schraubenlöcher für die Montage x6 Weitere CPu informationen finden Sie unter http://www.msi.com/service/cpu-support/ Weitere informationen zu kompatiblen Speichermodulen fin- den Sie unter http://www.msi.com/service/test-report/ Wenn Sie für Bestellungen von Zubehör teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php...

  • Page 76: Hinteres Anschlusspanel

    HiNtereS ANSCHLuSSPANeL das hintere Anschlusspanel verfügt über folgende Anschlüsse: Parallele Schnittstelle PS/2 Maus Line-in uSB 2.0 Anschluss Line-out Serieller PS/2 tastatur VGA Anschluss uSB 2.0 Anschluss Anschlüsse WiCHtiG die 7. und 8. kanäle müssen an der Frontplatte ausgegeben werden, um den 8-kanal-klangeffekte zu erreichen.
  • Page 77 MS-7788 Folgen Sie den Schritten unten, um die CPu und den kühler ordnungsgemäß zu installieren. Hängen Sie den Verschlusshebel aus und klappen Sie ihn in eine vollständig geöffnete Stellung. Abdeckplatte sollte nach vollständigem zurückklappen des Verschlusshebels mit nach hinten klappen. Berühren Sie keines Falls die CPu-Pins! Positionieren Sie die CPu so, dass sie auf den Sockel passt.
  • Page 78 Wenn keine CPu installiert ist, schützen Sie immer den CPu-Sockel durch die Plastikabdeckung. Beziehen Sie bitte sich die auf unterlagen im CPu kühlerpaket für mehr details über die CPu kühlerinstallation. Schraubenlöcher für die Montage Verwenden Sie die dem Mainboard beiliegende i/o-Platte und setzen Sie sie mit leichtem druck von innen in die Aussparung des Computergehäuses ein.
  • Page 79 MS-7788 Vorgehensweise beim einbau von Speicher Modulen Öffnen Sie den diMM-Steckplatz, indem Sie die Befestigungsclips zur Seite klappen. Stecken Sie das Speichermodul senkrecht in den diMM-Steckplatz ein. das Speichermodul hat eine kerbe an der unterseite, so dass es nur in einer richtung eingesetzt werden kann.
  • Page 80 JPWr: AtX 24-poliger Stromanschluss Hier können Sie ein AtX 24-Pin Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung ein- gesteckt wird und die Pins ausgerichtet sind. drücken Sie dann den Netzteilsteck- er fest in den Steckersockel.
  • Page 81 MS-7788 CPuFAN, SySFAN, SySFAN2: Stromanschlüsse für Lüfter die Netzteillüfter Anschlüsse unterstützen aktive Systemlüfter mit +2V. Wenn Sie den Stecker mit dem Anschluss verbinden, sollten Sie immer darauf achten, dass der rote draht der positive Pol ist und mit +2V verbunden werden sollte, der schwarze draht ist der erdkontakt und sollte mit GNd verbunden werden.
  • Page 82 JFP, JFP2: Frontpanel Anschlüsse die Anschlüsse für das Frontpanel dienen zum Anschluss der Schalter und Leds des Frontpaneels. JFP erfüllt die Anforderungen des intel Front Panel i/o Con- ® nectivity design Guide. JFP JFP2 JCoM: Serieller Anschluss es handelt sich um eine 6550A kommunikationsschnittstelle, die 6 Bytes FiFos sendet/empfängt.
  • Page 83 MS-7788 JAud : Audioanschluss des Frontpanels der Audio Frontanschluss ermöglicht den Anschluss von Audioein- und -ausgän- gen eines Frontpanels. der Anschluss entspricht den richtlinien des intel Front ® Panel i/o Connectivity design Guide. JtPM: tPM Module Anschluss dieser Anschluss wird für das tPM Modul (trusted Platform Module, optional) verwendet.
  • Page 84 JBAt: Steckbrücke zur CMoS-Löschung der onboard CMoS Speicher (rAM) wird über eine zusätzliche Betterie mit Strom versorgt, um die daten der Systemkonfiguration zu speichern. er ermöglicht es dem Betriebssystem, mit jedem einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Löschen daten).
  • Page 85 MS-7788 PCie (Peripheral Component interconnect express) Steckplatz der PCie-Steckplatz unterstützt eine erweiterungskarte mit der PCie-Schnitt- stelle. PCie x6-Steckplatz PCie x-Steckplatz PCi (Peripheral Component interconnect) Steckplatz der PCi-Steckplatz kann LAN-karten, SCSi-karten, uSB-karten und sonstige Zu- satzkarten aufnehmen, die mit den PCi-Spezifikationen konform sind. WiCHtiG Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine erweiterungskarte installieren oder...

  • Page 86: Bios Setup

    BioS SetuP Nach dem einschalten beginnt der Computer den PoSt (Power on Self test – Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint drücken Sie die taste <deL> , um das Setup aufzurufen. Press deL to enter Setup Menu (eNtF drücken, um das einstellungsprogramm zu öffnen) Sollten Sie die taste nicht rechtzeitig gedrückt haben und somit den Start des BioS verpasst haben, starten Sie bitte ihr System neu.
  • Page 87 MS-7788 overclocking Hier können Sie einstellungen zu drAM-timing und CPu Funktionen vornehm- M-Flash in diesem Menü können Sie das BioS vom Speicher-Antrieb abtasten/ aufblinken (nur FAt/ FAt32 Format). Security Mit diesem Menü können Sie Supervisor- und Benutzerkennwörter setzen. Boot Verwenden Sie dieses Menü, um die Priorität der Boot-Gerät vorzunehmen. Save &...
  • Page 88 internal PLL overvoltage diese option bietet ihnen an, die PLL-Spannung anzupassen. eiSt die erhöhte intel SpeedStep technologie erlaubt ihnen, den Leistungsgrad des Mikroprozessors einzustellen, ob der Computer auf Wechselstrom läuft. dieses Figur erscheint, nachdem Sie das CPu anbringen, das Speedstep technologie stützen.
  • Page 89 MS-7788 trCd Wenn drAM erneuert wird, werden reihen und Spalten separat adressiert. dies gestattet es, die Anzahl der Zyklen und der Verzögerung einzustellen, die zwischen den CAS und rAS Abtastsignalen liegen, die verwendet werden, wenn der drAM beschrieben, ausgelesen oder aufgefrischt wird. eine hohe Geschwindigkeit führt zu höherer Leistung, während langsamere Geschwindig- keiten einen stabileren Betrieb bieten.
  • Page 90 Memory Fast Boot Hier können Sie Memory-Fast-Boot aktivieren/ deaktivieren. Gt overClocking Hier können Sie die Übertaktung der integrierten Grafik aktivieren/ deaktivieren. Gt ratio diese einstellung steuert das Verhältnis der integrierten Grafikfrequenz, um die integrierten Grafik mit eine anderen Frequenzkombinationen zu arbeiten. Adjusted Gt Frequency Zeigt die angepasste iGPu-Frequenz.
  • Page 91 MS-7788 execute disable Bit es kann an den rechner gerichtete “Buffer overflow” Angriffe verhindern, bei denen Würmer, um ihr System mit Codeausführung zu beschädigen. es wird empfohlen, halten Sie diese stets aktiviert. intel Virtualization tech enhances virtualization and allows the system to act as multiple virtual sys- tems.
  • Page 92 Save & exit discard Changes and exit Verlässt das BioS-Setup, ohne die Änderungen zu speichern. Save Changes and reboot Speichert die Änderungen und zurücksetzt das BioS Setup. Save Changes Mit diesem Menüpunkt speichern die Änderungen. discard Changes Mit diesem Menüpunkt verwerfen die Änderungen. restore defaults Mit dieser option können die optimierten Standardwerte laden, die der BioS- Verkäufer setzen muss.

  • Page 93: Русский

    MS-7788 РУССКИЙ ПодготоВКа К РаботЕ Спасибо, что вы выбрали системную плату Micro-AtX серии H6M- P32/W8 (MS-7788 v4.x). Эта серия основана на базе чипсета intel H6. ® Плата разработана для процессоров intel LGA55 . данная серия плат ® демонстрирует высокую производительность в классе профессиональных настольных...

  • Page 94: Характеристики

    ХаРаКтЕРИСтИКИ Поддержка процессоров ■ Поддерживает процессоры intel Core™ i7/ Core™ i5/ Core™ i3/ Pentium ® ® Celeron 3-го поколения для сокета LGA55 ® Чипсет ■ intel ® Поддерживаемая память ■ 2x ddr3 diMMs поддерживают ddr3 066/ 333/ 600* (Макс. 6гб) ■...
  • Page 95 Форм Фактор ■ Micro-AtX (24.4 см X 9.0 см) отверстия для винтов крепления ■ 6x отверстий крепления для получения информации о поддерживаемых процессорах , пожалуйста, посетите http://www.msi.com/service/cpu-support/ для получения информации о совместимости оборудования, пожалуйста, посетите http://www.msi.com/service/test-report/ Если вы желаете приобрести дополнительные аксессуары и вам необходимы...

  • Page 96: Задняя Панель

    ЗадНЯЯ ПаНЕЛЬ На задней панели установлены следующие коннекторы: Параллельный PS/2 мышь Лнейный вход uSB 2.0 порты Линейный выход Микрофонный вход PS/2 Последовательный VGA порт uSB 2.0 клавиатура порт порты ВажНо для реализации 8-ми канального аудио, 7-й и 8-й каналы должны подключаться...
  • Page 97 MS-7788 для установки процессора и кулера следуйте указаниям ниже. Выведите из зацепления рычаг установки в полностью открытое положение. Установочная пластина должна автоматически подняться как только рычаг перемещен в открытое положение. Не дотрагивайтесь до ножек сокета. Выравняйте процессор относительно сокета. Процессор необходимо держать за края контактами вниз.
  • Page 98 отверстия для винтов крепления до установки системной платы в корпус сначала установите необходимые крепежные стойки на пластине крепления вашего корпуса. Если в комплекте с вашим корпусом поставлялась задняя заглушка с отверстиями портов ввода/вывода, пожалуйста, замените ее на заглушку из комплекта системной платы.
  • Page 99 MS-7788 Установка модулей памяти откройте защелки diMM слота в сторону. Вертикально установите модуль памяти в слот. Модуль памяти имеет смещенную от центра выемку, что исключает неверную установку модуля в diMM слот. Надавите на модуль памяти сверху так, чтобы он до конца вошел в слот.
  • Page 100 JPWr AtX 24-pin коннектор питания данный разъем позволяет подключить AtX 24-pin источник питания. для подключения источника питания AtX 24-pin совместите разъем кабеля блока питания с коннектором платы. Затем вставьте разъем в коннектор. При правильной установке пластиковый крючок разъема должен войти в зацепление...
  • Page 101 MS-7788 CPuFAN, SySFAN, SySFAN2: Коннекторы подключения вентиляторов Коннекторы подключения вентиляторов поддерживают вентиляторы систем охлаждения с напряжением питания +2В. Если на плате присутствует аппаратный мониторинг системы вы можете использовать специальный вентилятор с датчиком скорости. Это позволяет контролировать вентилятор процессора. Всегда подключайте все системные вентиляторы. Некоторые системные...
  • Page 102 JFP, JFP2: Коннекторы передней панели данные коннекторы подключаются к кнопкам и световым индикаторам передней панели. Коннектор JFP совместим с intel® Front Panel i/o Con- nectivity design Guide. JFP JFP2 JCoM: Коннектор последовательного порта данный коннектор является 6550A высокоскоростным коммуникационным портом с отправкой/приемом 6 байт FiFo. Вы можете подключить устройство...
  • Page 103 MS-7788 JAud: аудио коннектор передней панели данный коннектор позволяет подключить переднюю звуковую панель корпуса. данный коннектор совместим с intel® Front Panel i/o Connectivity design Guide. JtPM: Коннектор tPM модуля данный коннектор необходим для подключения внешнего tPM (trusted Plat- form Module) модуля. За дополнительной информацией по использованию tPM обратитесь...
  • Page 104 JBAt: джампер очистки CMoS На плате установлена CMoS память, которая питается от батареи, установленной на плате. CMoS отвечает за настройки конфигурационных данных. За счет CMoS памяти система может автоматически загружать операционную систему, каждый раз при включении питания. Если вы хотите сбросить...
  • Page 105 MS-7788 Слот PCie (Peripheral Component interconnect express) Слот PCie поддерживает установку карт расширения с интерфейсом PCie. PCie x6 слот PCie x слот Слот PCi (Peripheral Component interconnect) PCi слот поддерживает установку дополнительных LAN, SCSi, uSB и других устройств, совместимых со стандартом PCi. ВажНо...

  • Page 106: Bios Setup (Настройки Биос)

    BioS SetuP (НаСтРоЙКИ бИоС) Включите компьютер. Запуститься процесс самотестирования PoSt (Pow- er on Self test). Как только на экране появится сообщение ниже, нажмите <deL> для входа в меню настроек. Press deL to enter Setup Menu (для входа в меню настройки нажмите на клавишу deL) Если...
  • Page 107 MS-7788 overclocking (разгон) Используйте данное меню для настроек таймингов памяти и дополнительных настроек процессора. M-Flash Меню используется для чтения / обновления бИоС с внешнего носителя (только FAt/ FAt32). Security (безопасность) Используется для установки пароля пользователя и администратора. Boot (Загрузка) определяет приоритет загрузочных устройств. Save &...
  • Page 108 internal PLL overvoltage Позволяет задать напряжение на PLL. eiSt технология enhanced intel SpeedStep позволяет задать уровень производительности микропроцессора, когда компьютер работает от батареи или адаптера питания. данный пункт доступен только, если ваш компьютер поддерживает технологию speedstep. intel turbo Boost данный пункт доступен только, если ваш процессор поддерживает технологию intel turbo Boost.
  • Page 109 MS-7788 trCd При обновлении drAM, строки и столбцы опрашиваются раздельно. определяет время перехода из rAS (row address strobe) в CAS (column address strobe). Чем меньше число тактов, тем выше производительность drAM. данная настройка задает количество тактов для row Address Strobe (rAS), разрешенных...
  • Page 110 Memory Fast Boot Позволяет включить / выключить функцию быстрой загрузки памяти. Gt overClocking Позволяет включить / выключить разгон встроенной графики. Gt ratio Задает множитель частоты встроенной графики. Это позволяет встроенному графическому ядру работать на других частотах. Adjusted Gt Frequency Показывает частоту интегрированной графики. read-only (только для чтения).
  • Page 111 MS-7788 Limit CPuid Maximum Функция необходима для ограничения заявленной скорости процессора при использовании в старых операционных системах. execute disable Bit Позволяет предотвратить определенный класс атак вредоносного По (“buffer overflow”), при попытке выполнить код. Рекомендуется всегда включать данную функцию. intel Virtualization tech Позволяет...
  • Page 112 Save & exit (Сохранить и выйти) discard Changes and exit (не сохранять изменения и выйти) Используется для выхода без сохранения изменений. Save Changes and reboot (Сохранить изменения и перезагрузить систему) Используется для сохранения изменений и перезагрузки системы. Save Changes (сохранить изменения) Используется...
  • Page 113 MS-7788 简体中文 简介 感谢您购买了 H6M-P32/W8 系列 (MS-7788 v4.x) Micro-AtX 主板。这些系列是 基于 intel H6 芯片组为优化系统性能而设计的。为适合 intel LGA55 处理器 ® ® 所设计的。这些系列提供了高性能，专业化的桌面平台解决方案。 布局 CPUFAN1 Top : mouse Bottom: keyboard Parallel port Bottom: COM portA VGA port USB 2.0 ports JUSB_PW1 Top: LAN Jack Bottom: USB 2.0 ports T:Line-In M:Line- Out...
  • Page 114 规格 处理器支持 ■ 支持 LGA55 接口的第三代 intel Core™ i7/ Core™ i5/ Core™ i3/ Pentium ® ® Celeron 处理器 ® 芯片组 ■ intel H6 芯片 ® 内存支持 ■ 2 条 ddr3 diMM 支持 ddr3 066/ 333/ 666* (总计最大 6GB) ■ 支持双通道模式 *(ddr3 666 仅在...
  • Page 115 ■  个 PCie 3.0 x6 插槽 ■  个 PCie 2.0 x 插槽 ■  个 PCi 插槽 出厂规格 ■ Micro-AtX (24.4 公分 X 9.0 公分) 固定螺孔 ■ 6 个固定螺孔 要了解 CPu 的最新信息，请登录 http://www.msi.com/service/cpu-support/ 要了解更多模组兼容性问题信息，请登录 http://www.msi.com/service/test-report/ 如果您需要购买配件，并要求零件号码，您可以搜索该产品的网页来获得详细说 明。网址为: http://www.msi.com/index.php...
  • Page 116 后置面板 后置面板提供了以下接口: 并行端口 PS/2 鼠标 Line-in uSB 2.0 端口 Line-out PS/2 键盘 串行端口 VGA 端口 uSB 2.0 端口 注意 为了达到 8 声道音效，第 7 和第 8 声道必须从前置面板输出。 此 VGA 端口仅工作在集成显卡处理器下。 硬件安装 LGA55 CPu 和风扇安装过程 当您在安装CPu时，请务必确认您使用的CPu带有防过热的散热片。如果您的 CPu没有散热片，请与销售商联系，并在开机之前妥善安装。 LGA 55 CPu 简介 为了正确的将CPu放置在主板中，此 LGA55 CPu 的表面有两个对齐点和一个 黄色三角指示，黄色三角指示为...
  • Page 117 MS-7788 请根据以下步骤正确安装CPu和风扇。 开启钉钩，拉起拉杆到完全打开的位置。 当装载杠杆完全被推开到最大位置时，装载盘盖会 自动提起，不要触摸到任何 CPu 插座引脚。 将CPu对齐CPu插座。以手指抓稳CPu底部边 缘，将金属接触面向下轻放。CP u 对齐点应与 CPu插座边对齐。 合上装载盘盖，移除塑料盖。 仔细检查CPu是否正确的放置在插槽中，按下拉 杆并用底座边的钩子勾住压杆。 均匀的涂撒一层薄薄的散热膏(或散热胶)在CPu的 表面。这将有助于散热。防止CPu过热。 找到主板上的CPu风扇接口。 将散热器放置在主板上，风扇的电线朝向风扇接口 处，同时钉钩应该对齐主板上的孔口。 将风扇向下压稳，直到四个钉钩卡进主板的四个孔 里。当下压每个钉钩固定在正确位置后，将听到一 个咔嗒的声音。 检查主板，确认钉钩边缘已经完全被锁住。 最后，将CPu风扇电源线插入主板上的CPu风扇 电源接口。 注意 请勿触摸 CPu 插槽的引脚。 确认在系统启动前CPu风扇已经牢固的粘贴在CPu上。 只要CPu尚未安装，请把塑料保护盖覆盖在CPu插槽上，以避免插槽受损。 关于CPu风扇安装详细描述， 请参考CPu风扇包装里的文档说明。...
  • Page 118 螺丝孔 当安装主板时，首先必须将主板固定在机壳底座。如果机箱壳内带有一个i/o后背 板，请替换成主板包装里带有的i/o后档板。不需要任何螺丝，此后挡板将轻松的 卡在机箱上。调整主板上安装板的固定底座并且用机箱提供的螺丝固定好主板。 主板上的螺丝孔位置显示如下，更多信息请参阅机箱内附带的手册。 注意 安装的主板放在一个平坦的表面上以避免没必要的破碎。 为了防止损坏主板，禁止任何的主板电路与机箱之间相连，除了必要的固定螺丝 柱外。 请确认，没有任何金属组件放入主板或机箱里面，否则放入的金属组件可能造成 主板短路。...
  • Page 119 MS-7788 安装内存模组 推开装配夹打开内存插糟，把内存垂直插入插糟中。内存底部上有一个非在正 中心的糟口，它只允许内存以正确方式安装到插糟中。 将内存模组用力推入内存插槽中，当内存模组被放入正确的位置时，内存插槽 上的塑料夹将自动关闭并将听到“咔嗒”一声。 手动检查内存模块是否由内存槽孔夹完全锁定。 缺口 触点 注意 为了确保系统稳定性， 在双通道模式下一定要使用同类型同密度的内存模块。 必须首先将内存模块插入diMM插槽中。 由于硬件限制，您应该按照安装程序操作：第一安装内存模块，然后显卡。如有 必要卸载时，首先移除显卡。...
  • Page 120 JPWr: AtX 24-Pin 电源接口 此接口可连接AtX 24-Pin电源适配器。 在与AtX 24-Pin电源适配器相连时,将电源 适配器与接口对齐并牢固将电源线插置接口中。如果正确安装，电源线上的弹夹 将卡住主板的电源接口。 JPWr2: AtX 4-Pin 电源接口 此 2V 电源接口用于为 CPu 供电。 注意 确认所有接口连接到合适的AtX电源以保证主板的稳定运行。...
  • Page 121 MS-7788 CPuFAN, SySFAN, SySFAN2: 风扇电源接口 风扇电源接口支持+2V的系统散热风扇。如果您的主机板有集成系统硬件监控芯 片，您必须使用一个特别设计支持风扇速度侦测的风扇方可使用CPu风扇控制功 能。请记住连接所有的系统风扇，一些系统风扇可能无法连接到主板上，您可以 直接连接到电源上。系统风扇可以插入到任何可用的系统风扇接口上。 CPuFAN SySFAN SySFAN2 SAtA~4: 串行 AtA 接口 此接口是高速的串行AtA界面端口。每个接口可以连接一个串行AtA设备。串行 AtA 设备包括硬盘 (Hdd)，固态硬盘(SSd), 和光盘 (Cd/ dVd/ Blu-ray)。 注意 请勿将串行AtA数据线对折成90度。否则，传输过程中可能会出现数据丢失。 SAtA 线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板 上。...
  • Page 122 JFP, JFP2: 前置面板接口 ® 主板提供了机箱面板和指示灯的连接接口。JFP是和intel 前置输入输出连接规格 兼容的。 JFP JFP2 JCoM: 串行端头接口 (选配) 串行端口是一个每秒接收6 个字节FiFos 的6550A 高速通信端口。您可以连接 一个串行设备。 JuSB, JuSB2, JuSB3: uSB 2.0 扩展接口 此接口专为连接高速uSB外围设备而设计。例如 uSB Hdd，数码相机，MP3 播 放器，打印机，调制解调器等。...
  • Page 123 MS-7788 JAud : 前置面板音频接口 ® 此接口可以连接前置面板音频。它符合intel 前置面板i/o连接设计手册。 JtPM: tPM 模组接口 此接口连接一个tPM (trusted Platform Module)模块。请参考tPM安全平台手册 以获得更多细节和用法。 JCi: 机箱入侵开关接口 此接头与机箱开关相连。如果机箱被打开了，此接头会短接，系统会记录此状 态，并在屏幕上显示警告信息。要消除这一警告信息，您必须进入BioS设定工具 清除此记录。...
  • Page 124 JBAt: 清除 CMoS 跳线 主板上建有一个 CMoS rAM，其中保存的系统配置数据通过一枚外置的电池来 维持。通过 CMoS rAM，系统在每次启动时可以自动引导进入操作系统。如果 您想清除系统配置数据，可以通过使用一个金属物体快速短接这两个引脚来清除 数据。 保存数据 清除数据 注意 当系统关闭时，您可以通过短接跳线来清除CMoS。避免在系统开机时清除 CMoS ; 否则主板损坏。 JuSB_PW/ JuSB_PW2: uSB 电源跳线 此跳线允许您开启/关闭 “Wakeup from S3/S4/S5 by uSB and PS/2 device” 选项 功能。 JuSB_PW JuSB_PW2 关闭 打开 注意 如果您设置跳线为开启，电源供应必须能提供至少2A的电流。...
  • Page 125 MS-7788 PCie (Peripheral Component interconnect express) 插槽 此 PCie 插槽支持符合 PCie 界面的扩展卡。 PCie x6 插槽 PCie x 插槽 PCi (Peripheral Component interconnect) 插槽 此PCi插槽支持附加的网卡，SCSi卡，uSB卡和其它兼容PCi规范的扩展卡。 注意 在增加或移除扩展卡时，请首先拔除电源。同时查看关于扩展卡的文档为扩展卡 配置必要的硬件或软件，如跳线，开关或BioS配置。 PCi 中断请求队列 irQ或中断请求队列，是硬件线路。通过它设备可以将中断信号发送到微处理器。 PCi 的irQ针脚一般如下表所示连接到PCi总线针脚: 顺序 插槽 PCi  iNt A# iNt B# iNt C# iNt d#...

  • Page 126: Bios 设置

    BioS 设置 计算机加电后，系统将会开始PoSt(加电自检)过程。当屏幕上出现以下信息时， 按 <deL> 键即可进入设定程序。 Press deL to enter Setup Menu （按deL 键进入设定） 如果此信息在您做出反应前就消失了，而您仍需要进入Setup，请关机后再开机 活按机箱上reSet键重新启动您的系统。您也可以同时按下<Ctrl>，<Alt>和<de- lete> 键来重新启动您的系统。 注意 为了更好的系统性能，此章每个BioS分类下的项目都在不时更新。因此，这些描 述可能会与最新BioS有轻微不同，仅供参考。 菜单栏 Main Menu 使用此菜单来提供系统基本配置，例如时间，日期等。 Advanced 使用此菜单来设置BioS特别增强特性的选项。...
  • Page 127 MS-7788 overclocking 使用此菜单来指定drAM时序和CPu特性 M-Flash 使用此菜单可以从存储装置读取或刷新BioS（仅支持 FAt/FAt32 装置）。 Security 使用此菜单可以设置管理员和用户密码。 Boot 使用此菜单来指定设备的启动顺序。 Save & exit 此菜单允许你加载BioS默认值或工厂默认设置。并保存更改或不保存更改后退 出。 超频 Current CPu / drAM Frequency 此项用来显示当前 CPu 和内存速度频率。只读。 Adjust CPu ratio 此项用来控制决定处理器时钟频率的乘数，处理器时钟频率与外频或主板时钟频 率有关。此项仅在处理器支持此功能时可用。 Adjusted CPu Frequency 此项显示已调整的 CPu 频率。只读。...
  • Page 128 internal PLL overvoltage 此选项用来调整 PLL 电压。 eiSt 改进的 intel SpeedStep 技术允许您设定微处理器在电池或 AC 交流电源下的性能 水平。此项仅在您安装的 CPu 支持 speedstep 技术的情况下才出现。 intel turbo Booster 当你安装了一个带有 intel turbo Boost 技术的处理器后，该选项将会出现。该选 项用于打开/关闭 intel turbo Boost 技术。当应用程序需要更高的性能和技术成套 数据，该技术可以以更加动态的方式调整处理器的频率。它还可以准确地传送电 源的可扩展性（动态扩展，降速）。 oC Genie Function 此项用来打开/ 关闭超频功能。 drAM reference Clock 此项允许您为...
  • Page 129 MS-7788 trCd 在drAM重置时，列和栏位置是分开处理的。此项设定列位址(rAS)到行位址 (CAS)和信号之间的延迟时间。时序数越少，drAM 的效能越好。 此项控制列位址 (rAS)预充电的时序。若无足够时间，让列位址在 drAM 更新 之前预充电，更新可能会不完全，而且 drAM 可能漏失资料。此项仅适用于系 统安装同步动态随机存取内存时。 trAS 此设置决定了 rAS 由读取到写入内存所需时间。 trFC 此设置决定了 rFC 由读取到写入内存所需时间。 最后一次写操作和下一次开始预充电操作之间的最小时间间隔，允许感觉线路 恢复核心数据。 tWtr 最后一次有效写操作和下一次开始读操作之间的最小时间间隔。允许i/o在读命 令开始前超速感觉线路。 trrd 此项指定不同内存块active-to-active的延迟。 trtP 此项指定读指令和预充电之间的时间间隔。 tFAW 此项用来设置 tFAW (four activate window delay) 时序 。 tWCL 此项用来设置...
  • Page 130 Memory Fast Boot 此项允许您开启/ 关闭内存快速启动功能。 Gt overClocking 此项用来打开/ 关闭板载显卡超频。 Gt ratio 此设置控制板载显卡的比率，从而使板载显卡能在不同的频率组合下运行。 Adjusted Gt Frequency 此项用来调整板载显卡的频率。只读。 Spread Spectrum 此功能可以降低 脉冲发生器所产生的 eMi (电磁干扰) 。 注意 如果您没有任何eMi方面的问题，要使系统获得最佳的稳定性和性能，请设置为 [disabled]。但是，如果您被eMi所干扰的话，请选择Spread Spectrum(频展)的 值，以减少eMi。 Spread Spectrum (频展) 的值越高，eMi会减少，系统的稳定性也相应的降低。 要为Spread Spectrum (频展) 设定一个最合适的值，请参考当地的eMi规章。 当您超频时,请关闭 Spread Spectrum (频展) ，因为即使一个很微小峰值漂移也 会引入时钟速率的短暂推动，这样会导致您超频的处理器锁死。...
  • Page 131 MS-7788 execute disable Bit 此功能可以阻止某些类的恶意的“缓冲区溢出”攻击您的系统。建议您一直设置 开启。 intel Virtualization tech 增强的虚拟技术允许系统做为多个虚拟系统工作。要获得更多信息请访问英特 尔官方网站。 intel Vt-d tech 此项用来启用/禁用 intel Vt-d 技术。要获得更多信息请访问英特尔官方网站。 Power technology 此项允许您选择 intel dynamic Power 技术模式。 Ce Support 开启此项减少空闲时CPu能耗。并非所有的处理器支持增强停机状态(Ce)。 overSpeed Protection 超速保护（overspeed Protection）功能可以监视当前的CPu频率和它的能耗。 如果它超过一定水平，处理器自动降低它的时钟频率。如果您想对您的CPu超 频，请设置此项为[disabled]。 intel C-State C-state是一种电源管理状态。当CPu空闲时，它有效地减少处理器供电。此项 将在您安装了支持C-state技术的CPu后出现。 Package C State limit 此项允许您设置C-state模式。...
  • Page 132 保存 & 退出 discard Changes and exit 使用此选项来放弃所有更改并退出设置。 Save Changes and reset 使用此选项来保存更改并重启系统。 Save Changes 使用此选项来保存更改。 discard Changes 使用此选项来放弃所有更改。 restore defaults 使用此选项来加载BioS厂商默认优化值。 == 引导重载 == 已安装的存储设备将出现在此菜单中，你可以选择其中一个作为启动设备。...
  • Page 133 MS-7788 繁體中文 簡介 感謝您購買 H6M-P32/W8 系列 (MS-7788 v4.x) Micro-AtX 主機板。本系列主 機板搭載 intel H6 晶片組，以呈現極致的系統效能。本系列採用最新 intel ® ® LGA55 架構的處理器，提供您高效能及專業的桌上型電腦平台解決方案。 主機板配置圖 CPUFAN1 Top : mouse Bottom: keyboard Parallel port Bottom: COM portA VGA port USB 2.0 ports JUSB_PW1 Top: LAN Jack Bottom: USB 2.0 ports T:Line-In M:Line- Out...
  • Page 134 規格 支援處理器 ■ 支援第三代 LGA55 架構的 intel Core™ i7/ Core™ i5/ Core™ i3/ Pentium ® ® Celeron 處理器 ® 晶片組 ■ intel H6 晶片組 ® 支援記憶體 ■ 2 條 ddr3 066/ 333/ 600* 插槽 (支援總合最高 6GB) ■ 支援雙通道模式 *(ddr3 600 僅第三代處理器支援) ■...
  • Page 135 插槽 ■  個 PCie 3.0 x6 插槽 ■  個 PCie 2.0 x 插槽 ■  個 PCi 插槽 尺寸 ■ Micro-AtX (24.4 公分 X 9.0 公分) 裝機孔 ■ 6 個裝機孔 欲知更多 CPu 相關訊息，請造訪微星科技網站 http://www.msi.com/service/cpu-support/ 欲知更多相容元件的相關訊息，請造訪微星科技網站 http://www.msi.com/service/test-report/ 如須了解附件之型號以便進行選購，請至微星網頁依產品名稱搜尋： http://tw.msi.com...
  • Page 136 背板 主機板背板搭載下列各項連接器： 平行埠 網路接頭 PS/2 滑鼠 音效輸入 uSB 2.0 連接埠 音效輸出 麥克風 序列埠 PS/2 鍵盤 VGA 連接埠 uSB 2.0 連接埠 注意事項 為達到 8 聲道音效，第 7 及第 8 聲道須由前端輸出。 本主機板上的 VGA 連接埠僅提供內建圖形處理器使用。 硬體設定 安裝 LGA55 中央處理器及散熱風扇 在安裝中央處理器時，請確認上方是否隨附一個散熱風扇，以避免過熱並維持系 統穩定。請依下列步驟，正確地安裝中央處理器與散熱風扇。錯誤的安裝會使中 央處理器與主機板受損。 LGA55 CPu 簡介 LGA 55 CPu 表面有...
  • Page 137 MS-7788 請依下列步驟，正確安裝 CPu 與 CPu 散熱風扇。 鬆開拉桿到全開的位置。 鬆開拉桿的同時，上蓋連帶到全開位置。請勿觸摸 CPu 插座針腳。 將 CPu 對齊 CPu 插座。以手指抓穩 CPu 底座 邊緣，將金屬接點面朝下輕放。CPu 對齊點應與 CPu 插座邊緣切齊。 將上蓋合起，取下塑膠保護蓋。 檢查 CPu 是否已安裝好在插座上。將拉桿下壓 再扣住。 在 CPu 上方均勻塗抹一層厚的散熱膏 (或貼上散 熱膠帶) 有助 CPu 散熱。 找到主機板上的 CPu 風扇接頭。 將散熱風扇放上主機板，將風扇連接線往風扇接頭 方向放，卡榫對準主機板上的孔位。 將散熱風扇向下壓穩，再將這 4 個卡榫往下壓固 定散熱風扇。固定時應該會聽到喀嚓聲。...
  • Page 138 裝機孔 安裝主機板時，請先鎖上將主機板固定在機殼的支撐固定板。若機殼附有背板， 請以主機板包裝隨附的背板取代機殼那片。背板不需螺絲即可卡進機殼。將六角 螺絲柱對準主機板上的裝機孔，並以機殼所附的螺絲固定。主機板上的裝機孔如 下圖所示。欲知更多詳情，請參閱機殼的使用手冊。 注意事項 請將主機板放在平坦的桌面安裝。 主機板電路及機殼間嚴禁任何碰觸，禁止鎖上非必要的六角螺絲柱，以免主機 板受損。 為免主機板短路，請確認主機板上或機殼內均無鬆脫的金屬零件。...
  • Page 139 MS-7788 安裝記憶體模組 將記憶體兩側的卡榫往外推，鬆開記憶體插槽。將記憶體模組垂直插入插槽。 記憶體模組底部有個防呆凹槽，只能以一種方向安裝到插槽。 將記憶體模組穩固地插入插槽內。安裝無誤的話，兩側的卡榫自動扣上後會 發出聲響。 手動檢查記憶體模組是否已固定好。 防呆凹槽 防呆凸起 注意事項 要使用雙通道模式，請確認已於不同通道的記憶體插槽，安裝同密度容量及同 廠牌的記憶體。 務必先將記憶體插入 diMM 插槽以確保系統正常開機。 因晶片限制關係，請以先記憶體模組，再顯示卡的順序安裝; 移除則反之。...
  • Page 140 JPWr：AtX 24-Pin 電源接頭 本接頭用來接 AtX 24-pin 電源供應器。連接 AtX 24-pin 電源時，請確認電源接 頭插入的方向正確且對準腳位，再將電源接頭緊密地壓入接頭內。壓入方向正確 的話，電源排線應會扣住主機板的電源接頭。 JPWr2：AtX 4-Pin 電源接頭 本 2V 電源接頭是供 CPu 使用。 注意事項 確認接頭均接到所屬的 AtX 電源供應器，以確保主機板穩定運作。...
  • Page 141 MS-7788 CPuFAN, SySFAN, SySFAN2：風扇電源接頭 風扇電源接頭支援 +2V 散熱風扇。若主機板內建有系統硬體監控器晶片組，則 要使用速度感應器設計之風扇，才能使用 CPu 風扇控制功能。務必將所有風扇電 源接頭都接上。部份無法接到主機板的系統風扇，請直接接到電源供應器。系統 風扇可接至任一系統風扇接頭。 CPuFAN SySFAN SySFAN2 SAtA~4：SAtA 接頭 本接頭為高速 SAtA 介面，可各接一台 SAtA 裝置。SAtA 裝置包括硬碟 (Hdd)、固態硬碟 (SSd) 以及光碟機 (Cd/ dVd/ Blu-ray)。 注意事項 請勿摺疊 SAtA 排線超過 90 度，以免傳輸資料時產生錯誤。 SAtA 排線兩端接頭外觀相似。建議將平頭端接到主機板以節省空間。...
  • Page 142 JFP, JFP2：面板接頭 這些接頭連接到面板開關及 Led 指示燈。JFP 的規格符合 intel 面板輸入/ 輸出 ® 連接設計規範。 JFP JFP2 JCoM：序列接頭 本接頭是傳送或接收 6 位元組 FiFo 的 6550A 高速通信埠。您可直接接上序 列裝置。 JuSB, JuSB2, JuSB3：uSB 2.0 擴充接頭 這些接頭連接高速 uSB 介面，如 uSB 硬碟、數位相機、MP3 播放器、印表機、 數據機等相關週邊裝置。...

  • Page 143: Bios 設定

    MS-7788 JAud : 面板音效接頭 本接頭接到面板音效，且規格符合 intel 面板輸入/ 輸出連接設計規範。 ® JtPM：tPM 接頭 本接頭接到可信任安全模組。更多詳情請參閱 tPM 安全平台使用手冊。 JCi：機殼開啟警告開關接頭 本接頭接到機殼開啟開關排線。在機殼被打開時，會啟動機殼開啟機制，系統會 記錄該狀態，並於螢幕上顯示警告訊息。請進入 BioS 設定程式中清除此紀錄訊 息。...
  • Page 144 JBAt：清除 CMoS 跳線 主機板上有一個 CMoS rAM，是利用外接電池來保存系統的設定。CMoS rAM 可讓系統在每次開機時，自動啟動作業系統。若要清除系統設定，請使用本跳 線。 保留資料 清除資料 注意事項 系統關閉時，將本跳線短路後即可清除 CMoS rAM。然後再打開跳線。切記勿在 系統開機的狀態下清除 CMoS rAM，以免主機板受損。 JuSB_PW/ JuSB_PW2：uSB 電源跳線 本跳線啓動或關閉 「透過uSB 與 PS/2裝置將系統由 S3/S4/S5 喚醒」功能。 JuSB_PW JuSB_PW2 關閉 開啟 注意事項 若要將跳線設為啓動，請確認須能提供 2A 以上電流。...
  • Page 145 MS-7788 PCie (Peripheral Component interconnect express) 插槽 PCie 插槽支援 PCie 介面的擴充卡。 PCie x6 插槽 PCie x 插槽 PCi (Peripheral Component interconnect) 插槽 PCi 插槽支援網卡、SCSi 卡、uSB 卡及其它符合 PCi 規格的外接卡。 注意事項 新增或移除擴充卡時，請確認已將電源線拔掉。另外，請詳讀擴充卡的使用說 明，確認在使用擴充卡時所需變更如跳線、開關或 BioS 設定等軟硬體設定。 PCi 的中斷要求 irQ 是中斷要求 (interrupt request line) 的英文縮寫，是個可讓裝置傳送中斷訊號 至微處理器的硬體線路。PCi 的...
  • Page 146 BioS 設定 開機後，系統就會開始 PoSt (開機自我測試)程序。當下列訊息出現在螢幕上 時，請按 <deL> 鍵，進入設定程式。 Press deL to enter Setup Menu (按 deL 鍵進入設定) 若此訊息在您反應前就已消失，而您還想要進入設定時，請將系統關閉，再重新 啟動，或是按 reSet 鍵。亦可同時按下 <Ctrl>、<Alt> 及 <delete> 鍵重新開 機。 注意事項 本章各 BioS 目錄下的選項，仍以增進系統效能為目標持續更新中。內文敘述可 能與最新 BioS 版本稍有差異，因此本章說明僅供參考用。 選單頁籤 Main Menu 本選單用以時間、日期等基本系統設定。 Advanced 使用本選單設定特殊進階功能選項。...
  • Page 147 MS-7788 overclocking 本選單用以指定記憶體時序及 CPu 功能設定。 M-Flash 使用本選單由儲存裝置 (FAt 或 FAt32 格式) 讀取或 flash BioS。 Security 本選單用以設定管理者及使用者密碼。 Boot 本選單用以指定開機裝置順序。 Save & exit 本選單將 BioS 預設值或出廠預設設定載入 BioS 後，跳出 BioS 設定工具。 overclocking Current CPu / drAM Frequency 這些選項顯示目前的 CPu 及記憶體速度。唯讀。 Adjust CPu ratio 本項控制處理器倍頻比率。本項需安裝支援本功能的...
  • Page 148 internal PLL overvoltage 本項調整 PLL 電壓。 eiSt 增強型 intel SpeedStep 技術 (eiSt) 可設定微處理器的效能表現。本項在安裝支 援 intel SpeedStep 技術的 CPu 才會顯示。 intel turbo Boost 本項在安裝支援本技術的處理器時方會出現，用來開啟或關閉本技術。intel turbo Boost 技術可於程式有效能需求且指定 tdP 時，動態逐步提升處理器頻率。本技 術還可呈現流暢的電源效能 (動態提升或 Speed-Step 下降)。 oC Genie Function 本項用以開啓或關閉 oC Genie 功能。 drAM reference Clock 本項指定...
  • Page 149 MS-7788 trCd 在 drAM 更新時，列和欄位址是分開處理的。本項設定列位址 (rAS) 到行位址 (CAS) 之間的過渡時間。時脈數越少，記憶體的效能越好。 本項控制列位址(rAS)預充電的時脈。若未累積足夠時間，讓列位址在記憶體更 新之前預充電，更新可能會不完全，且記憶體可能漏失資料。本項僅適用於系 統安裝同步動態隨機存取記憶體時。 trAS t本項指定 rAS 由讀取到寫入記憶體所需時間。 trFC 本項指定 rFC 由讀取記憶體到寫入記憶體所需時間。 本項是寫入資料結束到預充電指令開始間的最短間距。本項透過感覺放大器 (sense amplifier)回復資料。 tWtr 本項是寫入資料脈衝結束到列讀取指令開始間的最短時間。輸出入閘道會先驅 動感覺放大器，再開始讀取指令。 trrd 本項設定不同記憶體分組之間 (active-to-active) 的延遲時脈。 trtP 本項設定讀取到預充電間的間隔時間。 tFAW 本項設定 tFAW (four activate window delay) 時序。 tWCL 本項設定...
  • Page 150 Memory Fast Boot 本項開啓或關閉 MrC 快速開機。 Gt overClocking 本項開啓或關閉內建圖形處理器超頻。 Gt ratio 本項控制內建圖形處理器頻率倍頻比率在不同頻率組合下執行。 Adjusted Gt Frequency 本項顯示調整後的顯卡頻率。唯讀。 Spread Spectrum 本功能減少由調節時脈產生器的脈衝所引起的電磁波干擾。 注意事項 若無電磁波干擾 (eMi) 的問題，請將本項設為關閉 [disabled]，以達較佳的系統 穩定度及效能。但若要符合 eMi 規範，請選擇展頻數值以減少電磁波。 展頻的數值越大，可減少較多電磁波，相對系統就越不穩定。欲知展頻適當數 值，請查詢當地規範。 如需進行超頻，請務必將本功能關閉，因為即使是些微的劇波，皆足以引起時脈 速度突然增快，進而使超頻中的處理器被鎖定。 drAM Voltage 本項設定記憶體電壓。 oC retry Count 超頻失敗後將本項設為 [, 3] 讓系統以相同超頻設定重開機  或 3 次。若超頻每次 都失敗，則系統會回復為預設值。...
  • Page 151 MS-7788 execute disable Bit 本項功能在病毒試著於緩衝區內置入病毒碼時，處理器即可關閉該碼執行以免 病毒擴散。建議將本項設為開啟。 intel Virtualization tech 本項開啟或關閉 intel 虛擬化技術的最高值設定。詳情請參閱 intel 官方網站。 intel Vt-d tech 。 本項開啟或關閉 intel Vt-d 技術。詳情請參閱 intel 官方網站 Power technology 本項選擇 intel 動態電源技術模式。 ® Ce Support 開啟本功能會在 CPu 閒置時，減低電量的耗損。僅特定處理器支援 enhanced Halt state (Ce) 功能。 overSpeed Protection 超速保護可監控目前...
  • Page 152 Save & exit discard Changes and exit 本項放棄所有變更及離開設定畫面。 Save Changes and reboot 本項儲存變更後重開機。 Save Changes 本項儲存變更。 discard Changes 本項放棄所有變更。 restore defaults 本項下載由 BioS 廠商所提供最佳的預設值。 Boot override 已安裝的儲存裝置會出現在本選單中，您可於其中選定開機裝置。 Built-in eFi Shell 本項進入 eFi Shell 設定。...
  • Page 153 MS-7788 日本語 はじめに　 この度はH6M-P32/W8シリーズ (MS-7788 v4.x) Micro-AtXマザーボードをお買 い上げいただき、誠にありがとうございます。これらのシリーズはintel H6チ ® ップセットを搭載し、intel LGA55プロセッサに対応したハイパフォーマンス ® デスクトップソリューションを構築することができます。 レイアウト CPUFAN1 Top : mouse Bottom: keyboard Parallel port Bottom: COM portA VGA port USB 2.0 ports JUSB_PW1 Top: LAN Jack Bottom: USB 2.0 ports T:Line-In M:Line- Out B:Mic-In PCI_E1...

  • Page 154: I/Oパネル

    マザーボードの仕様 対応プロセッサ ■ LGA55 3世代のintel Core™ i7/ Core™ i5/ Core™ i3/ Pentium / Celeron ® ® ® プロセッサをサポート チップセット ■ intel H6チップセット ® 対応メモリ ■ ddr3-diMMスロット2本搭載、ddr3 066/ 333/ 666*をサポート (最大 6GB搭載可能) ■ デュアルチャンネルメモリアクセス対応 *(ddr3 666はただインテル 3世代のプロセッサによるサポートされます。) ® ■ realtek 8e LAN 0/ 00/ 000をサポート ®...
  • Page 155 MS-7788 スロット ■ PCie 3.0 x6スロット × ■ PCie 2.0 xスロット × ■ PCiスロット × 寸法 ■ Micro-AtX (24.4 cm X 9.0 cm) 取付穴 ■ 6 穴 最新のCPu対応表は下記Webサイトをご参照ください。 http://www.msi.com/service/cpu-support/ 最新のメモリモジュール対応状況については下記Webサイト をご参照ください。 http://www.msi.com/service/test-report/ 製品について詳しい情報を求めの場合は、弊社のWebサイトを参照してくださ い。http://www.msi.com/index.php...
  • Page 156 i/oパネル リアパネルの構成は以下の通りです。 パラレルポート PS/2マウス Line-in uSB 2.0 ポート Line-out PS/2キーボード シリアルポート VGAポート uSB 2.0 ポート 注意 8チャンネル音響のために、7番目と8番目のチャンネルは必ずフロントパネル から出力してください。 VGA ポートは統合したグラフィックスプロセッサのみと動作しています。 ハードウェアセットアップ LGA55 CPuおよびクーラーの装着 CPuを取り付ける場合には、オーバーヒートを防ぐためにヒートシンクが CPuに密着するように確実に取り付けてください。下記の手順に従って正しく CPuとCPuクーラーを装着してください。装着方法を誤ると最悪の場合CPuや マザーボードなどの破損を招きます。 LGA 55 CPuについて マザーボードの置くことには、CPuを正しく並べるために、LGA 55 CPuの ヒートスプレッダ側には位置決めの窪み2箇所、黄色い三角印一個があります。 黄色い矢印マークが指した方向をピンの方向に向けて装着します。 位置決めの窪み 位置決めの窪み 黄色い矢印マークが指した方向をピン の方向に向けて装着します。...
  • Page 157 MS-7788 下記の手順に従って正しくCPuとCPuクーラーを装着してください。 最大開放位置まで ローディングレバーを外して起こします。 レバーが最大開放位置に引っ張られると、ローデ ィングプレートが自動的に起こします。CPuソ ケットのピンを触れないで下さい。 CPuを並べてCPuソケットに合わせます。下向 きの金属接点のある台座でCPuを固定してくだ さい。位置決めの窪みがCPuソケットの縁と一 列に並び、ぴったり合うことを確保します。 ローディングプレートを閉めて、保護用のプラス チックキャップを外します。 CPuが正しくソケットに収まっていることを確 認してください。レバーを下ろして固定つまみの 下にロックします。 効果的な放熱とCP u の過熱の防止のために、 CPuの上に薄い層の熱ペースト(または熱テー プ)を均等に塗布してください。 マザーボードのCPuファンコネクターを探し出 してください。 ファンのワイヤがファンコネクターに向き、それ にフックが穴に似合って、ヒートシンクをマザー ボードに置きます。 CPuクーラーの四隅のピンをマザーボードの固 定穴に合わせ、ゆっくりと押し込みます。ぴった りすると、クリックが聞こえるべきです。 位置が正しいことを確認します。 最後に、CPuファンケーブルをマザーボードの コネクターに接続します。 注意 損害を防止するために、CPuソケットのピンを触れないで下さい。 システムを起動する前に、必ずCPuクーラーがしっかり装着されたことを確 認してください。 ソケットに添付されるプラスチックカバーは捨てないでください。CPuを外 して保管する場合は、このプラスチックカバーを装着し、ソケットのピンを保 護してください。 CPuファンの装着についてはCPuファンの同梱の説明書をご参照ください。...
  • Page 158 取付穴 マザーボードをインストールする時、最初にマザーボードに対して必要な取り 付けスタンドをケース内の取付プレートにインストールしてください。ケース 同梱のi/oバックプレートをマザーボードの同梱物と共に提供されたi/oバックプ レートに取り替えます。i/oバックプレートがねじを使用しないで、簡単にケー スに嵌め込めるべきです。取付プレートのスタンドをマザーボードのねじ穴と 整列させて、ケースと共に提供されたねじでマザーボードを固定します。ねじ 穴の位置が以下のように表示されます。詳細についてはケース同梱のマニュア ルを参照してください。 注意 マザーボードを平面にインストールして、不要な破片の発生を防止します。 マザーボードの損害を防止するために、マザーボードの回路とケースの間の接 触あるいはケースに取り付けた不必要なスタンドオフが禁止されます。 ショートを引き起こす恐れがあるために、マザーボード/ケースの内に金属の コンポーネントを取り付けないことを確認してください。...
  • Page 159 MS-7788 メモリモジュールの装着 メモリモジュール中央付近には左右非対称の場所に切り欠きが１ヶ所設けら れており、このため間違った向きでは差し込めないように作られています。 diMMメモリモジュールをdiMMスロットへ垂直に差し込むとdiMMスロット の両側にあるモジュール固定ラッチが自動的に閉じ、モジュールを固定しま す。メモリモジュールがしっかりと装着されると、モジュールの端子部分が 見えなくなります。 電源投入前にモジュールが両側のモジュール固定ラッチによって正しく固定 されているかどうかを必ず確認してください。 切り欠き 出っ張り 注意 デュアルチャンネルアクセスで有効にするには同一のメモリを装着してくだ さい。 メモリスロットはdiMMを優先的に使用してください。 ハードウェアの制限のために、インストールの手順に従ってください。先ずメ モリモジュール、それからグラフィックスカードです。取り外す時、必要なら グラフィックスカードをはずして下さい。...
  • Page 160 JPWr: AtX 24ピン電源コネクター AtX電源24ピンコネクターを接続します。接続の際にはコネクターの向きに注 意して奥までしっかり差し込んでください。通常はコネクターのフックの向き を合わせれば正しく接続されます。 JPWr2: AtX 4ピン電源コネクター この2Vの電源コネクターは、CPuに電源を供給します。 注意 本製品を動作させるには上記のコネクターを正しく接続している必要がありま す。...
  • Page 161 MS-7788 CPuFAN, SySFAN, SySFAN2: ファン電源コネクター ファン電源コネクターは+2Vの冷却ファンをサポートします。本製品にはシス テムハードウェアモニタチップセットを搭載すると、CPuファンコントロール を利用するために、スピードセンサー付けの、特に設計されたファンを使用し なければなりません。必ずすべてのファンを接続してください。部分のシステ ムファンがマザーボードに接続されなくて、その代わりに直ちに電源に接続さ れます。システムファンを何れかの利用可能なシステムファンコネクターに接 続することができます。 CPuFAN SySFAN SySFAN2 SAtA~4: シリアルAtAコネクター このコネクターは高速シリアルAtAインターフェイスポートです。一つのコ ネクターにつき、一つのシリアルAtAデバイスを接続することができます。 シリアルAtAデバイスはディスクドライブ(Hdd)、フラッシュメモリドライブ (SSd)と光学ドライブ(Cd/ dVd/ Blu-ray)を含みます。 注意 シリアルAtAケーブルは絶対90度以上に折らないようにして下さい。データ転 送に障害が起きる可能性があります。 SAtAケーブルの両端が同一です。然し、スペースの節約のために、平らなコ ネクターに接続することをお薦めします。...
  • Page 162 JFP, JFP2: フロントパネルコネクター 本製品には、フロントパネルスイッチやLedを対象とした電子的接続用に、二 つのフロントパネルコネクターが用意されています。JFPはインテル のフロン ® トパネル接続デザインガイドに準拠しています。 JFP JFP2 JCoM: シリアルポートコネクター 6550Aチップを採用した6バイトFiFoにてデータ転送を行います。このコネク ターにシリアルマウスまたは他のシリアルデバイスを接続できます。 JuSB, JuSB2, JuSB3: uSB 2.0拡張コネクター このコネクターはintel i/o Connectivity design Guideに準拠して、uSB Hd、デ ® ィジタルカメラ、MP3プレーヤ、プリンタ、モデム、そのほかの高速uSBイン ターフェース周辺機器へ接続することができます。...
  • Page 163 MS-7788 JAud : フロントパネルオーディオコネクター フロントパネルオーディオピンヘッダを使用すると、フロントパネルからのオ ーディオ出力が可能になります。ピン配列はインテル のフロントパネル接続デ ® ザインガイドに準拠しています。 JtPM: tPMモジュールコネクター このコネクターはtPM (trusted Platform Module)モジュールを接続します。詳細 についてはtPMセキュリティプラットホームマニュアルを参照してください。 JCi: ケース開放センサーコネクター このコネクターはケーススイッチに接続されます。ケースが開けられると、ケ ース開放センサーはショートになります。システムはこの状態を記録し、警 告メッセージを画面に表示します。この警告メッセージをクリアするには、 BioS画面を開いてメッセージを消去します。...

  • Page 164: Biosの設定

    JBAt: クリアCMoSジャンパ 本製品にはBioSの設定情報を保持するなどの目的でCMoSメモリを搭載してお り、搭載するボタン電池から電力を供給することで情報を保持しています。こ のCMoSメモリに蓄えられたデバイス情報によって、oSを迅速に起動させるこ とが可能になります。システム設定をクリアしたい場合はこのジャンパを押し てください。 データを保存 データをクリア 注意 システムがオフの間に、このジャンパをショートすることでCMoS rAMをクリ アします。それからジャンパを開きます。システム起動時のCMoSのクリアは 絶対止めてください。マザーボードの破損や火災などに及ぶ危険があります。 JuSB_PW/ JuSB_PW2: uSB電源ジャンパ このジャンパは“Wakeup from S3/S4/S5 by uSB and PS/2 device”機能を有効/無 効にします。 JuSB_PW JuSB_PW2 無効 有効 注意 ジャンパを[enabled]に設定すると、2A以上の電源供給を持ちます。...
  • Page 165 MS-7788 PCieスロット PCieスロットはPCieインターフェース拡張カードをサポートします。 PCie x6スロット PCie xスロット PCiスロット PCiスロットは最も汎用性の高い拡張スロットで、対応する様々な拡張カードが 発売されています。拡張カードのセッティング方法については、拡張カードに 同梱される説明書を参照してください。 注意 拡張カードを挿入したり取り外したりする時は、必ず最初に電源プラグを抜い てください。拡張カードについて記述挿入したりされたマニュアルを読んで、 ジャンパ、スイッチ、BioSなど必要なハードウェア設定、ソフトウェア設定を 全て実行してください。 PCi割り込み要求ルーティング ハードウェアがCPuに対して割り込み要求信号を発し、PCはこれを受けてデバ イスの動作(イベントの発生)を処理します。標準的なPCiバスのirQ設定は以下 の通りです: 順序 スロット PCi  iNt A# iNt B# iNt C# iNt d#...
  • Page 166 BioSの設定 コンピューターを起動するとシステムはPoSt (Power on Self test)過程に入り ます。下記のメッセージが画面に表示されている間に<deL>キーを押すと設定 画面に入ることができます。 Press deL to enter Setup Menu (<deL>キーを押して設定画面を呼び出す) <deL>を押す前にこのメッセージが消えてしまった場合、電源を再投入するか <reSet>を押してシステムを再起動してください。<Ctrl>と<Alt>と<delete>を 同時に押しても再起動できます。 注意 より優れたシステムの性能のために、本章の各BioSカテゴリーは継続的に開発/ 改良が行われております。それで、この解説は参照用だけで、最新のBioSと異 なる場合があります。 メニューバー Main Menu 日付/時刻などのシステムの基本的な設定を行います。 Advanced 拡張BioS機能の設定を行います。...
  • Page 167 MS-7788 overclocking drAMタイミングやCPu機能の各種設定を行います。 M-Flash uSBメモリドライブを使ったBioS更新を行う際に使用します。(FAt/FAt32フ ォーマットのみ)。 Security 管理者やユーザーパスワード設定などを行います。 Boot システム起動デバイスの優先順位を設定します。 Save & exit BioSデフォルト値または工場出荷時の設定をロードし、変更した設定値を保存 して終了します。 オーバークロック Current CPu / drAM Frequency CPuとメモリスピードの周波数を表示します。読取専用です。 Adjust CPu ratio この項目は倍率をコントロールし、外部あるいはマザーボードのクロックスピ ードに関するプロセッサの内部クロックのスピードを決定します。プロセッサ が本機能をサポートする場合には有効です。 Adjusted CPu Frequency 調整したCPu周波数を表示します。読取専用です。...
  • Page 168 internal PLL overvoltage PLL電圧を調整します。 eiSt 拡張版インテル SpeedStepテクノロジ(eiSt)の有効/無効を設定します。Speed ® StepテクノロジはCPuの負荷に応じて電圧と周波数を変化させ、パフォーマン スと省電力を両立させCPuの発熱を抑える機能です。拡張版インテル Speed ® Stepテクノロジ(eiSt)をサポートするCPuを搭載した場合に設定が可能です。 intel turbo Boost インテル turbo BoostテクノロジをサポートするCPuを装着するとこの項目が ® 表示され、インテル turbo Boostテクノロジの有効/無効を選択可能にします。 ® アプリケーションソフトが性能の向上を要求した場合や熱的な余裕がある場合 にプロセッサ周波数をCPu規定の動作クロックを超えて動的に変化させること が可能になります。 oC Genie Function oC Genie機能を有効/無効にします。 drAM reference Clock CPuのためのdrAM参照クロックを指定します。オーバークロックによる故障 は製品保証の対象外となりますのでご注意ください。 drAM Frequency メモリ周波数を調整します。 Adjusted drAM Frequency 調整したdrAM周波数を表示します。読取専用です。...
  • Page 169 MS-7788 trCd rAS(行アドレス信号)とCAS(列アドレス信号)の信号間隔を手動で設定しま す。一般的にクロックサイクル値が小さいほどdrAMの動作速度が上がりま す。 drAMがリフレッシュに必要とする電荷を蓄積する時間を手動で設定しま す。rAS信号のクロック数がこの時間を規定しますが、電荷を蓄積するため の時間が足りない場合はdrAMのリフレッシュは不完全になり、drAMがデ ータを保持できなくなることがあります。システムに同期drAMをインスト ールした場合のみこの項目が利用できます。 trAS rAS(行アドレス信号)が発信してからデータが読み出されるまでの時間を決定 します。 trFC rFCが発信してからデータが読み出されるまでの時間を決定します。 プリチャージが掛かる前のデータの書込みに要する時間を手動で設定するの がtWrです。この設定ではプリチャージが掛かる前に、書込みバッファのデ ータがメモリセルに完全に書き込まれるように設定する必要があります。 tWtr 同じメモリバンク内で処理される書き込み命令から読み取り命令までの間隔 時間を手動で設定します。読み取り命令の始める前にi/o gatingがセンス増幅 器を増速駆動できます。 trrd 異なるメモリバンク間でデータアクセスを行うための遅延時間を手動で設定 します。 trtP この設定はデータ読み込みとプリチャージ命令の時間間隔をコントロールし ます。 tFAW tFAWタイミングを設定します。 tWCL tWCLタイミングを設定します。 tCke tCkeタイミングを設定します。 trtL 往復遅延の設定を行います。 Advanced Channel / 2 timing Configuration <enter>キーを押すと、サブメニューが表示されます。各チャンネルのための...
  • Page 170 Memory Fast Boot Memory Fast Bootを有効/無効にします。 Gt overClocking 統合したグラフィックスのオーバークロックを有効/無効にします。 Gt ratio 統合したグラフィックス周波数の倍率をコントロールし、統合したグラフィッ クスが異なる周波数組合せで動作させます。 Adjusted Gt Frequency 調整した統合グラフィックス周波数を表示します。読取専用です。 Spread Spectrum 本機能はクロック変換器パルスを変調することで、電磁妨害を軽減する効果が あります。 注意 特に電波障害などの問題が無い場合は、システムの安定性と性能を確保するた めに[disabled]に設定して下さい。また、電波障害などが発生した場合は、必 ず[enabled]に設定して障害の軽減に努めて下さい。 Spread Spectrumの値は大きければ大きいほどノイズ除去効果が高まります が、システムの安定度は低下します。 オーバークロック動作実験をする場合は、必ず[disabled]に設定して下さい。 drAM Voltage メモリ電圧を調整します。 oC retry Count オーバークロックが失敗の場合は、この項目を[, 3]に設定すると、システムを 同一のオーバークロック配置で/ 3回再起動させます。再度失敗すると、システ ムがデフォルト値に戻ります。 CPu Features <enter>キーを押すと、サブメニューが表示されます。CPuの性能を調整できま...
  • Page 171 MS-7788 execute disable Bit 本機能を有効にすることで、「バッファオーバーフロー攻撃」と呼ばれる悪 意を持った行為からシステムを保護することができます。本機能はCPuがア プリケーション毎のメモリエリアをコントロールすることで、ワームやウイ ルスなどが悪意の有るコードをバッファエリアなどに挿入しようとする行為 を防止し、システムの損害や外部への伝播をおさえることができます。 intel Virtualization tech この項目ではインテル仮想化テクノロジの有効/無効を選択できます。詳しい 情報についてはインテル社のWebサイトを参照してください。 intel Vt-d tech この項目ではインテルVt-dテクノロジの有効/無効を選択できます。詳しい情 報についてはインテル社のWebサイトを参照してください。 Power technology intel dynamic Powerテクノロジモードを選択します。 Ce Support CPuがアイドル状態の時に消費電力を低減できます。ただし、全てのCPuが この拡張命令(Ce)をサポートしているわけではありません。 overSpeed Protection 本機能はCPuの消費電力だけではなく、現在のCPu動作も監視します。あ る程度を超えると、プロセッサが自動的にクロック回転速度を落とします。 CPuをオーバークロックしたい場合には、この項目を[disabled]に設定してく ださい。 intel C-State C-stateはアイドル動作時のプロセッサ消費電力を削減します。C-stateテクノ ロジをサポートするCPuを搭載した場合に、この項目が表示されます。 Package C State limit C-state limitを選択します。...
  • Page 172 保存および終了 discard Changes and exit 変更した設定値を保存せず終了します。 Save Changes and reboot 変更した設定値を保存して、システムを再起動します。 Save Changes 変更した設定値を保存します。 discard Changes 変更した設定値を保存しません。 restore defaults 工場出荷時の設定を呼び出します。 Boot override インストールされたストレージデバイスはメニューに表示されます。ユーザー がその中の一つを選択して、ブートデバイスとします。 Built-in eFi Shell この項目でeFi Shellに入ります。...
